Modular Pole Organizer

Sistema modulare regolabile progettato per organizzare in modo pratico lo spazio attorno a ombrelloni, pali, aste verticali, supporti da campeggio, strutture da balcone e componenti della barca.

La base si apre lateralmente e può quindi essere montata senza dover sfilare il palo dall’alto. Una vite completamente stampata permette di adattare il serraggio a diametri differenti, mentre gli attacchi esterni a coda di rondine consentono di aggiungere, rimuovere e sostituire rapidamente gli accessori.

Il progetto comprende due misure di morsetto, entrambe compatibili con gli stessi accessori.

Per chiudere e bloccare correttamente la base è necessario stampare almeno un accessorio, da inserire nella coda di rondine posta sul lato apribile del morsetto.

Accessori inclusi e accessori compatibili

In questa pubblicazione sono inclusi:

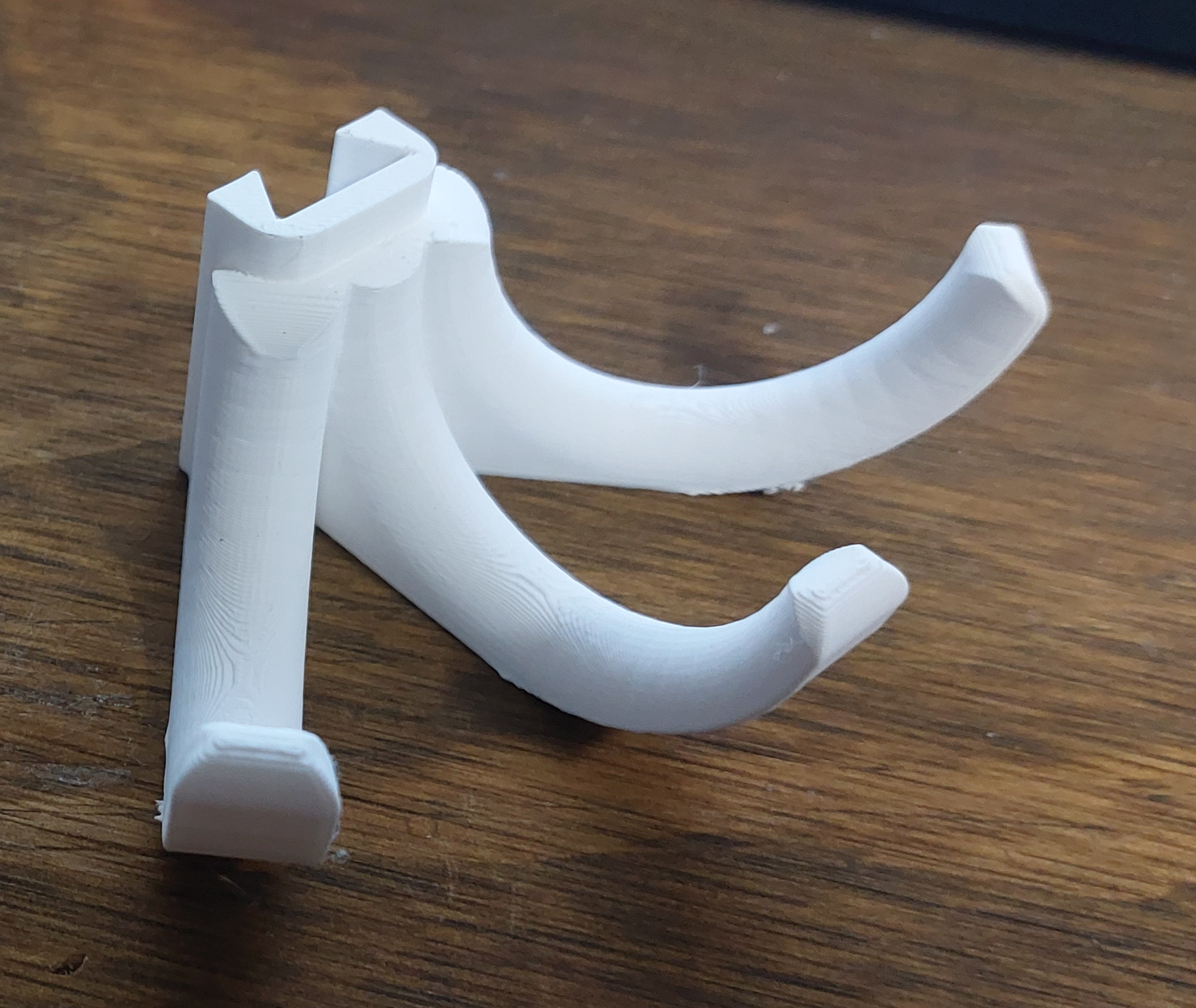

• Gancio piccolo singolo

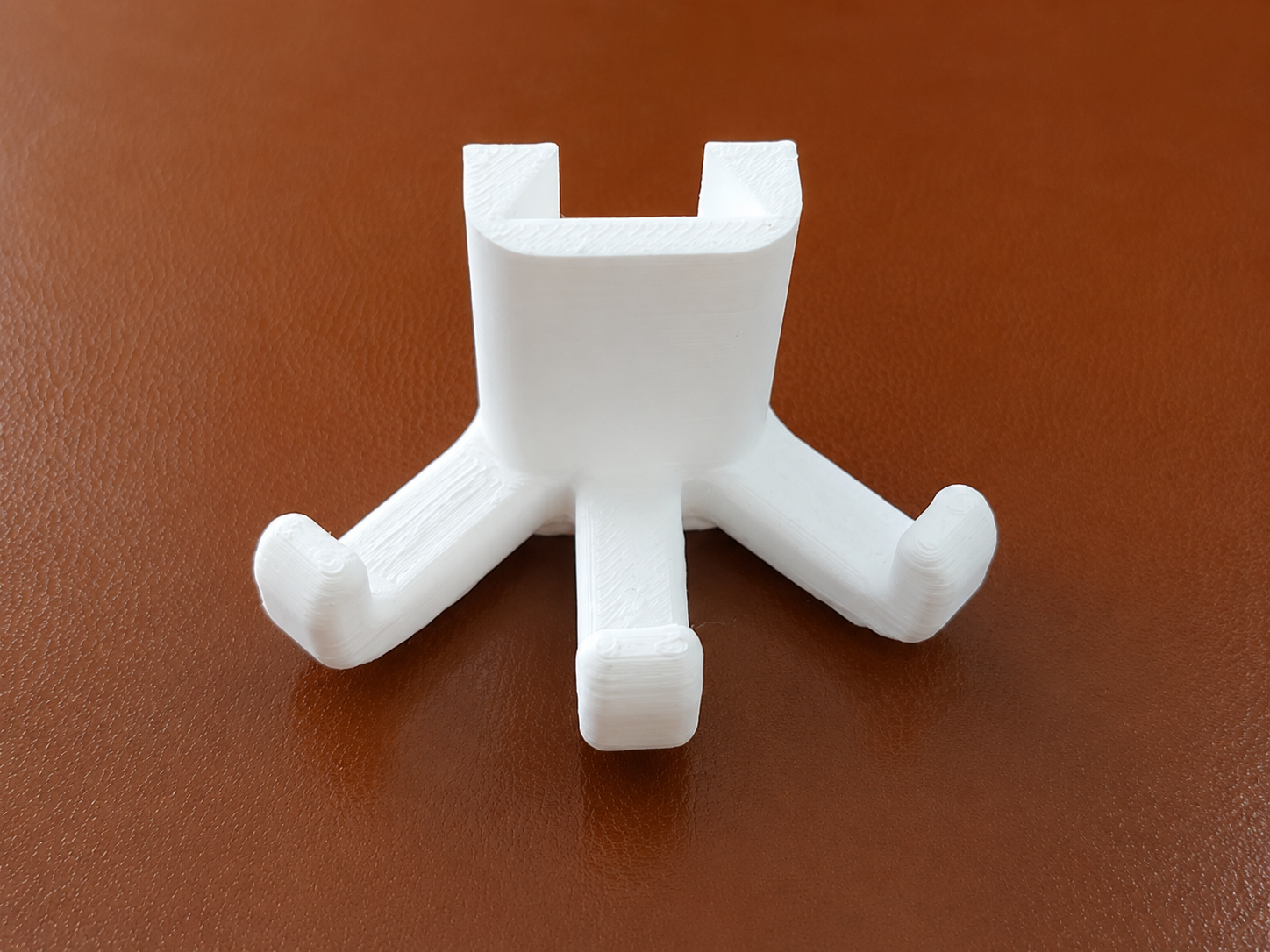

• Gancio piccolo triplo

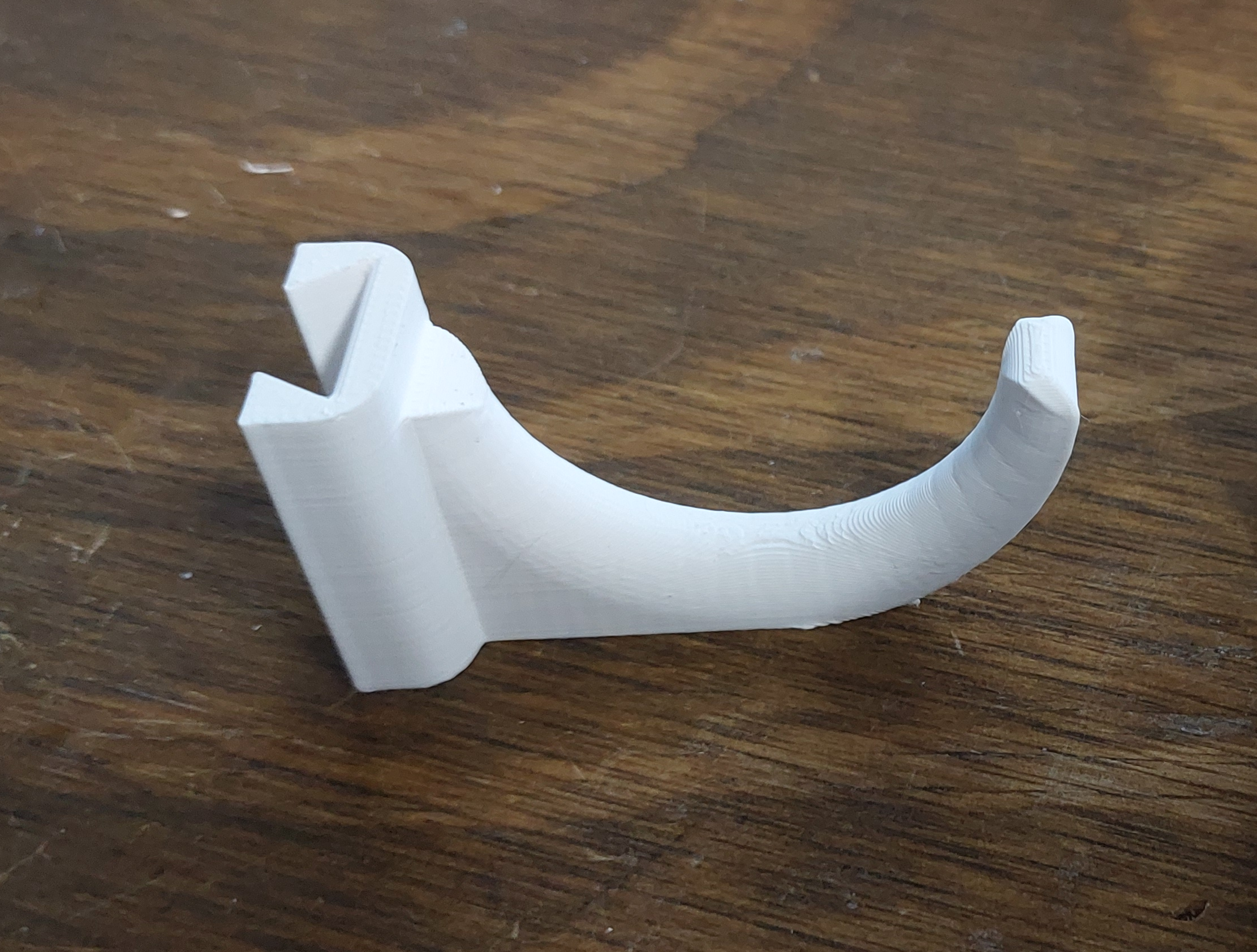

• Gancio grande singolo
• Gancio grande triplo

Gli altri accessori compatibili con il sistema sono disponibili come pubblicazioni separate, così da permettermi una migliore gestione dei profili di stampa e di eventuali aggiornamenti o modifiche.

Tutti gli accessori utilizzano lo stesso attacco a coda di rondine e possono essere montati su entrambe le misure della base.

Accessori disponibili in pubblicazioni separate

• Supporto per Telecamere, Ø50 e Ø70, orizzontale e verticale



• Porta cellulare con rotazione e inclinazione regolabili


• Set porta bicchieri singolo, doppio e triplo



• Portasacchetto spazzatura modulare – Porta Sacchetti con manici



• Contenitore con coperchio/posacenere e contenitore interno



• Tavolini/piani d'appoggio rettangolari disponibili in 4 misure e tavolino a forma delfino



• Tavolini/Piani d'appoggio a tema carte da gioco (cuori, quadri, fiori e picche)





Per utilizzare gli accessori pubblicati separatamente è necessario stampare anche una delle due basi del Modular Umbrella & Pole Organizer.

Altri accessori sono in fase di sviluppo e verranno pubblicati successivamente mantenendo lo stesso sistema di aggancio.

È possibile richiedere la progettazione di accessori specifici: valuterò di volta in volta la fattibilità della richiesta.

Caratteristiche principali

• Base apribile e smontabile
• Montaggio laterale senza sfilare il palo
• Serraggio regolabile tramite vite stampata
• Nessuna vite o componente metallico necessario
• Due misure disponibili
• Attacchi modulari a coda di rondine
• Accessori intercambiabili tra entrambe le basi
• Possibilità di installare più accessori contemporaneamente
• Adatto a ombrelloni, pali, aste, ringhiere e supporti verticali
• Progettato per essere ampliato con nuovi accessori

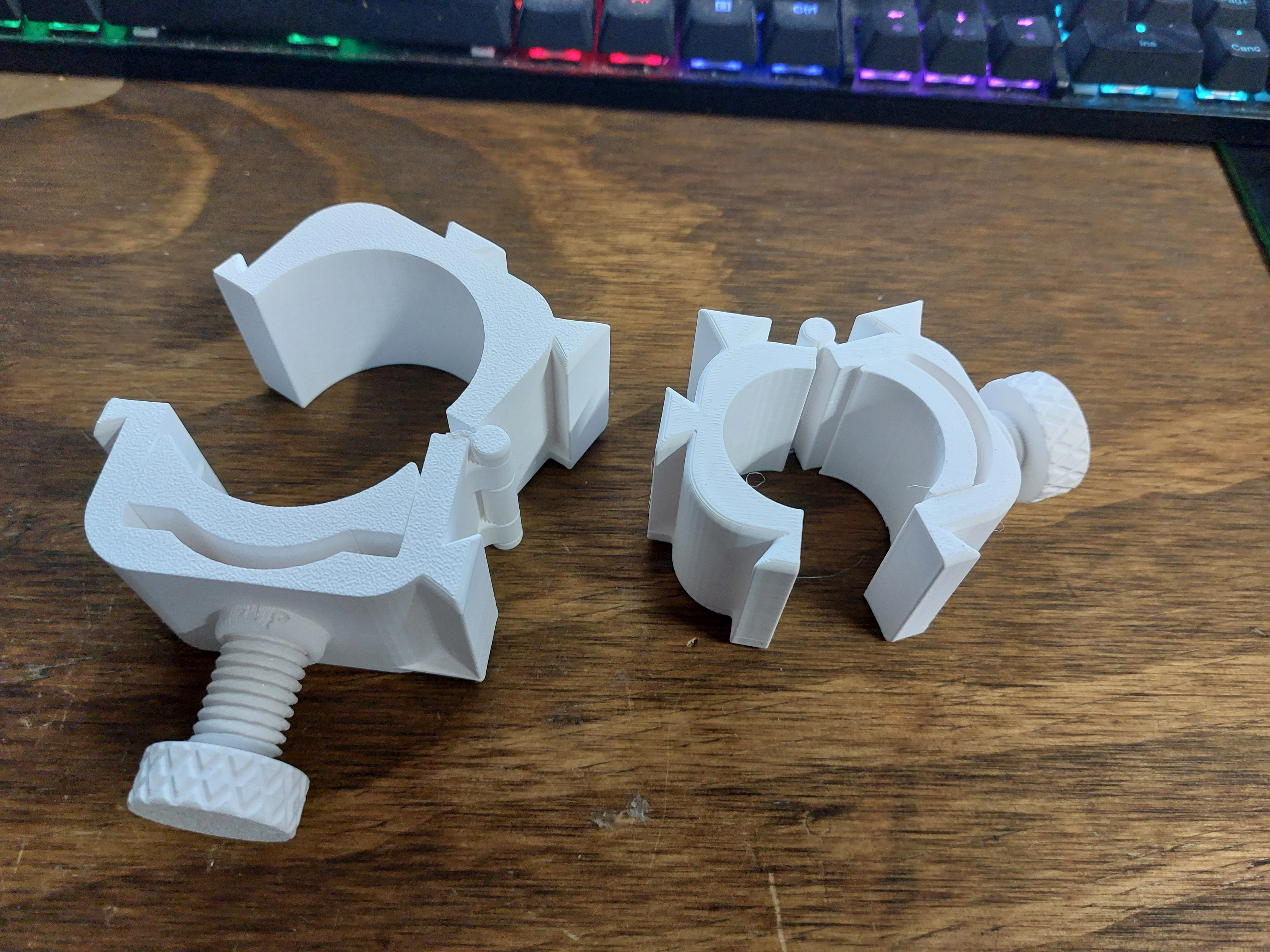

Misure delle basi

Base Small

Base Large

Le due basi utilizzano lo stesso attacco a coda di rondine. Tutti gli accessori possono quindi essere montati indifferentemente sulla versione Small o Large.

Sistema modulare

Ogni base dispone di più guide a coda di rondine distribuite lungo il corpo.

Questo permette di:

• montare più accessori sulla stessa base;
• cambiare rapidamente configurazione;
• orientare gli accessori sui diversi lati del palo;
• utilizzare la stessa collezione di accessori con entrambe le misure di morsetto.

Gli accessori vengono inseriti facendoli scorrere nelle apposite guide.

Possibili utilizzi

Il sistema è particolarmente adatto per:

• ombrelloni da spiaggia;
• ombrelloni da giardino;
• pali e aste verticali;
• strutture da campeggio;
• ringhiere e supporti da balcone;
• bitte, tientibene e supporti verticali in barca;
• officine, garage e postazioni di lavoro.

L’ombrellone rappresenta l’utilizzo principale, ma il sistema può essere montato su qualsiasi supporto verticale compatibile con il diametro delle basi.

Materiale consigliato

Per l’utilizzo esterno è consigliato stampare il modello in:

• PETG;
• ASA;
• ABS.

Il PLA può essere utilizzato per prove o impieghi interni, ma non è consigliato lasciarlo a lungo sotto il sole o in ambienti molto caldi.

Impostazioni di stampa consigliate

• Altezza layer: 0,20 mm
• Pareti: almeno 4
• Riempimento: 30–40%
• Supporti: da valutare in base all’orientamento dei singoli componenti
• Materiale consigliato: PETG

Preparazione e montaggio

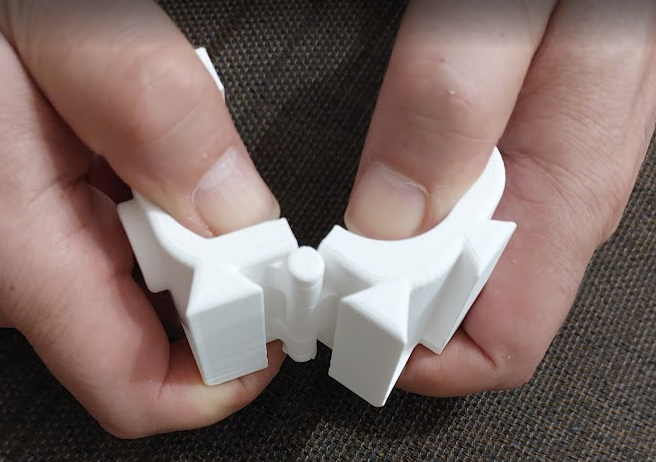

Dopo la stampa, togliere i supporti e aprire delicatamente le due metà del morsetto utilizzando entrambe le mani, fino a sganciare la cerniera apribile.

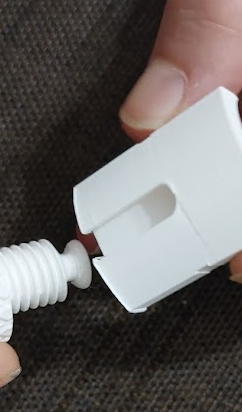

• Prima del montaggio definitivo, provare a inserire la punta della vite nell’apposita sede presente sulla parte mobile del morsetto. Una volta inserita, ruotare la vite per alcuni giri, in modo da verificare che l’accoppiamento sia libero e corretto, quindi sfilarla nuovamente.

• Con il morsetto aperto, avvitare la vite nel corpo principale fino a portarla completamente in avanti.

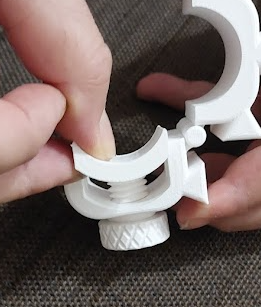

• Inserire la parte mobile del morsetto nell’incavo presente sulla punta della vite, verificando che sia correttamente centrata rispetto al corpo principale.

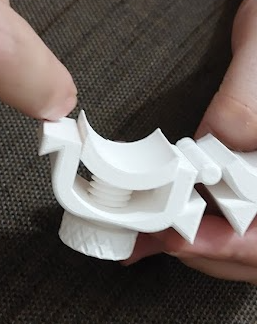

• Svitare lentamente la vite per richiamare indietro la parte mobile, controllando che questa si inserisca correttamente nelle guide centrali e possa scorrere senza impuntamenti.

• Posizionare la base attorno al palo o al supporto verticale.
• Richiudere il morsetto.
• Inserire almeno un accessorio nella coda di rondine situata sul lato apribile, in modo da bloccare correttamente la base.

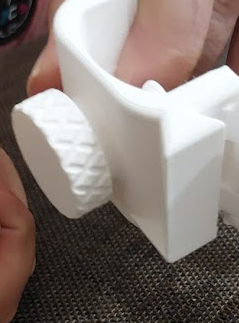

• Stringere la vite stampata fino a ottenere un fissaggio stabile.
• Inserire gli altri accessori desiderati nelle restanti guide a coda di rondine.

Non è necessario serrare eccessivamente la vite. È sufficiente eliminare il gioco e verificare che la base non possa ruotare sul palo.

Avvertenze

• Verificare sempre la stabilità del morsetto prima di appoggiare telefoni, bicchieri o altri oggetti.
• Non utilizzare il sistema per sostenere carichi pesanti.
• La compatibilità effettiva può variare in base alla forma e alla superficie del palo.
• Durante il primo montaggio, muovere delicatamente la parte mobile e verificare che sia correttamente inserita nelle guide prima di stringere la vite.

Compatibilità

Gli accessori inclusi utilizzano tutti lo stesso profilo a coda di rondine e sono compatibili con entrambe le basi:

• Small: Ø20–32 mm
• Large: Ø30–50 mm
