拓竹 X/P 系列通用｜磁吸散热增高架 带遥控调光灯光（P1/X1/P2S/X2D 通用）

拓竹桌面打印机散热增高架，完美适配 P1、X1、P2S、X2D。整机采用四面磁吸开合散热窗结构，开盖即可快速排风散热；后置支持双版本散热结构，既可选择加装 3010 主动风扇的后部散热口（X1/P1）

也可选择直接兼容 P2S/X2D 原厂外排风扇的后部散热口（详情见下方链接）

本增高架为拓竹X/P系打印机 必打 配件，增高后可舒展进料特氟龙管彻底杜绝打印时打印头前段管路磨损；

机身抬高后舱内热气流自然向上，顶部外排风道散热效率远优于后置排风，官方外排置顶安装对 P2S、X2D 外排效果的提升尤为显著！！！！

相关模型文件与详细安装指南详见链接：[https://makerworld.com.cn/zh/models/2656193-tuo-zhu-x2d-han-p2s-yuan-han-feng-shan-ding-bu-ci#profileId-3069641](https://makerworld.com.cn/zh/models/2656193-tuo-zhu-x2d-han-p2s-yuan-han-feng-shan-ding-bu-ci#profileId-3069641)

散热窗采用磁吸设计，冬季保温可快速闭合，夏季高温散热时直接取下，拆装便捷

X1、P1可后部加装3010风扇，搭配磁吸散热窗能避免反复拿取顶部玻璃盖板散热，更加方便。
自带舱内补光灯，可要开PWM调光，解决X1/P1舱内昏暗、P2S/X2D 断电维护无光难题，兼顾保温与快速散热双重需求。

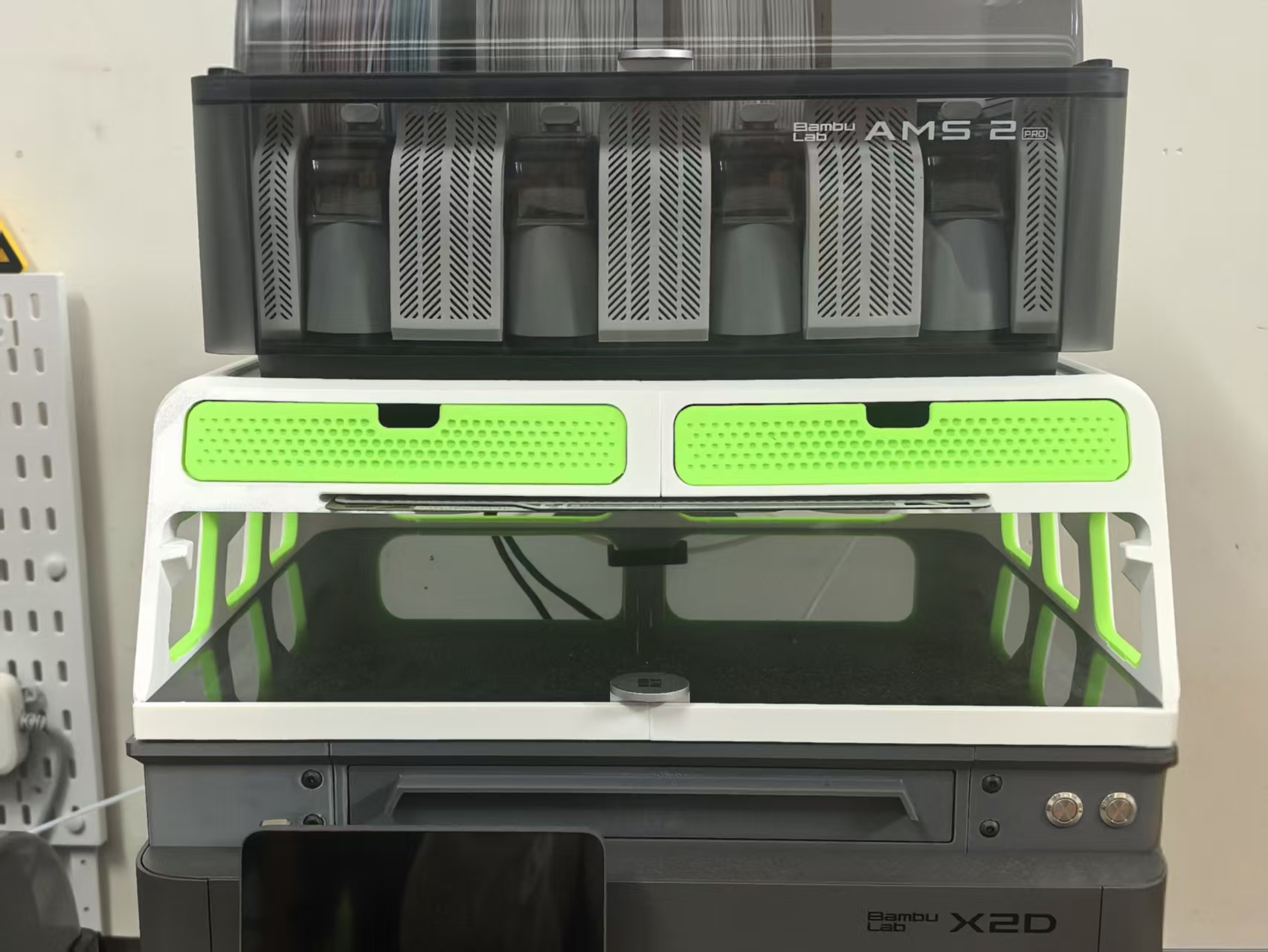

顶部支持堆叠加装独家改进版本带抽屉多功能增高架

可在本增高架上方叠加加装独家改版的带抽屉款多功能增高架，大幅提升使用体验与功能，组合成完整的一体式顶部增高方案，适配贴合无间隙，兼顾散热、照明、整洁收纳，是一套实用性极强的拓竹打印机一体化改装增高架，相关模型文件与详细安装指南详见链接：

一、整体结构特点

全打印机身：所有外壳、框架、结构件均可自行打印，无需钣金件。
四面磁吸盖板：前后左右磁吸可开，日常防尘，开盖即形成对流散热窗口，快速排出底部积热。
双形态后置散热
P1 / X1：预留位可装 3 个 3010 风扇主动排风。
P2S / X2D：专用后置结构，可直接安装原厂外置风扇组件（安装说明链接另行附上）。
独立双控电路：前板两个按键，分别控制补光灯和后置风扇，X2D与P2S闲置的风扇按钮可预留后续拓展套件供电。
遥控调光氛围灯：内置灯槽搭配 PWM 遥控模块，支持亮度遥控调节。
可堆叠拓展：顶部可叠加独家改版的带抽屉增高架，收纳工具配件。

二、**详细安装指南（必看）**

1. 主体框架组装（螺丝 + 内嵌螺母固定）

整机所有拼接结构 统一采用「内置螺母 + 外锁螺丝」方式固定：
每一块拼接件内侧都预留了螺母隐藏孔位；
先把螺母全部卡入对应槽位固定；
部件对位贴合后，外侧拧入螺丝锁紧即可；
无外露杂乱结构，整体刚性强、不震不晃。


2. PWM 调光模块安装（右后方专属仓位）

增高架右后方为Type‑C进电区域，该位置自带带散热孔的独立小仓，专门放置调光模块；
在 PWM 模块背面打少量热熔胶，平整固定在仓内；
务必对准方向：模块红外接收头朝外、对准散热孔，保证遥控器信号可以正常接收。

3. 走线、藏线与盖板安装

机身设计全隐藏走线结构，杜绝明线杂乱：
顶部带有一体式通线槽，所有灯线、按键线、供电线全部埋入线槽；
机器四角预留空心藏线仓（前左、前右、后左、后右），多余长线、多余元件全部可以收纳在四角空位；

灯带安装槽可用固定卡扣固定之后，在边缘有几个M2的螺丝孔，可使用M2×6毫米的圆头螺丝固定在外框，将灯带沿着槽贴入，然后把灯带的线头从右前的槽口伸出与PWM调光模块连接即可。
分区布局固定：
右前角：安装两个控制按键；
右后角：Type‑C 输入 + PWM 调光模块；
所有走线、元件固定完成后，盖上各位置盖板，并在上面粘贴好海绵条线路完全隐藏。

4. 电路接线方式（统一规范）！！

接线逻辑简单规整、安全稳定：
Type‑C 总输入接入后，所有负极全部并联汇总为公共负极；
正极分出两路，分别接入前面两个独立按键；
按键输出两路：一路给到 PWM 调光模块，再由调光模块连接至灯带；

另一路如果是X1/P1打印机用即可直接接到3010风扇，
若是X2D/P2S用则需预留好收纳在模块旁，用于后续拓展套件供电，多余线头使用黑电工胶布全包绝缘。

5. 磁吸侧板安装

需要注意磁铁的极性！！建议盖板和底座各统一一种极性，可用502等类型的液体强力胶滴一点点在磁铁安装孔位，然后找准磁铁极性按入即可。

除X2D/P2S专用后部散热口和专用散热器使用直径6mm*高度6mm的磁铁（可买6*3版本的两个叠加用）外，其余的散热座和盖板均是采用5*2mm的钕磁铁，不要搞混型号

6. 底部收尾安装

整机装好后，在线槽上整圈粘贴自带背胶海绵垫，起到防滑、减震作用，最后整体放置打印机顶部即可。

三、重点注意事项（必看）

PWM 模块的红外接收头必须对准后方散热孔才可接收到外部遥控信号。
线路必须分路、负极统一共地
不要正负极乱分路，统一负极共地、正极按键分路，避免灯光闪烁、供电不稳。
P1/X1 装 3010 风扇款后板；P2S/X2D 使用原厂风扇专用风道后板，不要混用

X2D/P2S一路开关未接3010风扇，将线预留至右后方电路安装处，可用于后续扩展附件的安装（会开源）

备用线头必须绝缘胶带包裹，防止内部触碰短路。
磁吸盖板切勿硬扣暴力安装。

四、零件采购清单

必备基础件：

①强磁铁：5*2MM【至少52颗】+6*6MM【16颗】（X2D/P2S专用后散热口以及外排风扇需要，也可购直径6*高度3MM的两个堆叠用32颗）

[https://e.tb.cn/h.RJgeGydGK4qDIUr?tk=6UuMghNSSlU](https://e.tb.cn/h.RJgeGydGK4qDIUr?tk=6UuMghNSSlU)

②螺丝：M4*16 +M2*6+ 螺母：M4标准螺母

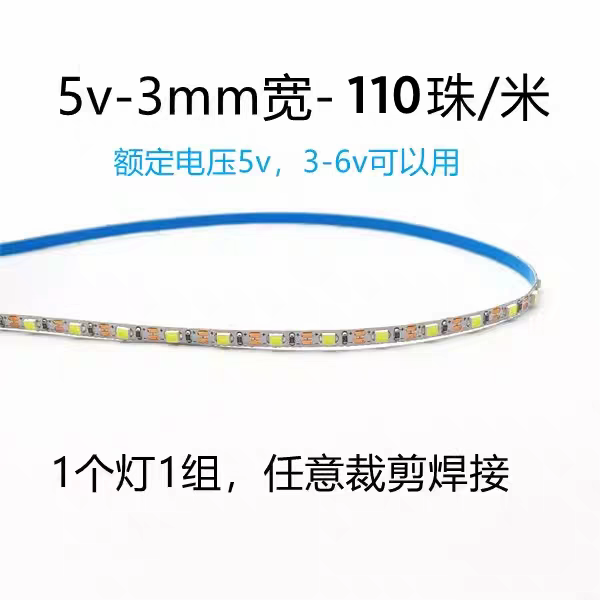

③5V LED 灯带：白光即可，[https://e.tb.cn/h.RKSnqy40SADy8fO?tk=zKtGgh7l34h](https://e.tb.cn/h.RKSnqy40SADy8fO?tk=zKtGgh7l34h)

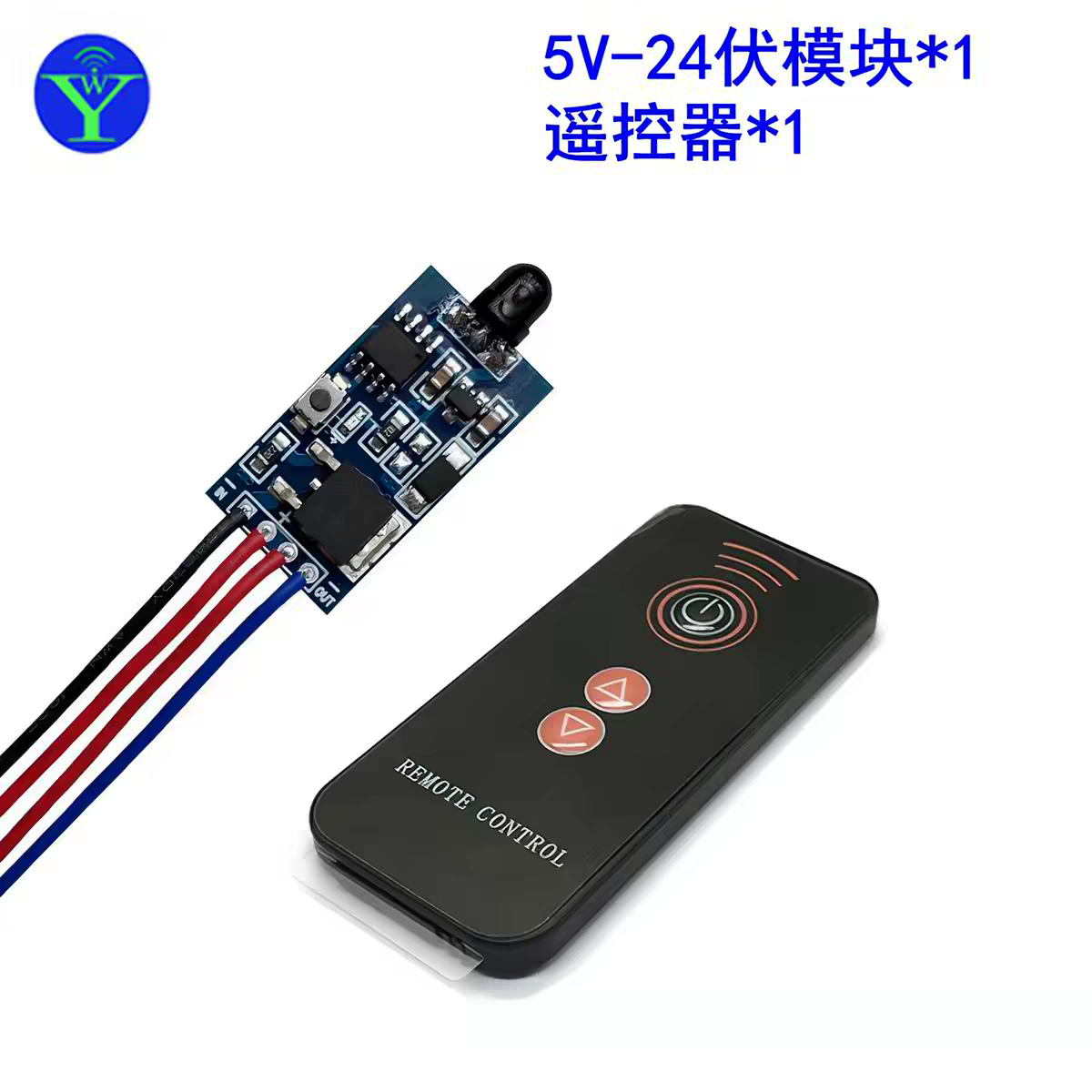

④PWM 遥控调光模块一套：[https://e.tb.cn/h.Rq33aFyfVxL1Cwe?tk=o72xgh7hpJV](https://e.tb.cn/h.Rq33aFyfVxL1Cwe?tk=o72xgh7hpJV)

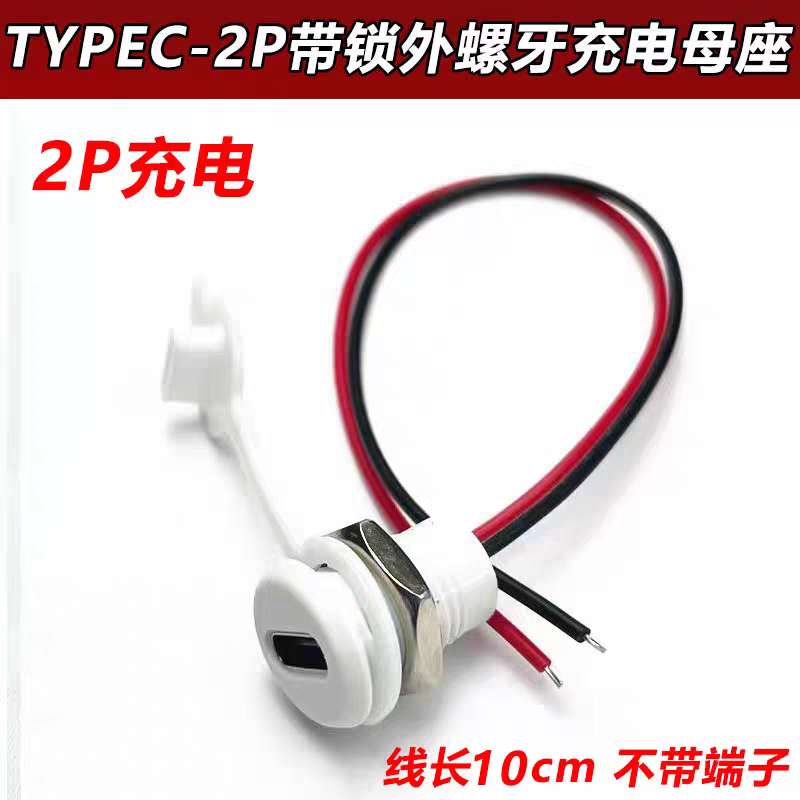

⑤Type‑C 供电接口（如图同款） ：[https://e.tb.cn/h.RrQPPN8MKnA3Cwq?tk=9ZMYgh7fSNM](https://e.tb.cn/h.RrQPPN8MKnA3Cwq?tk=9ZMYgh7fSNM)

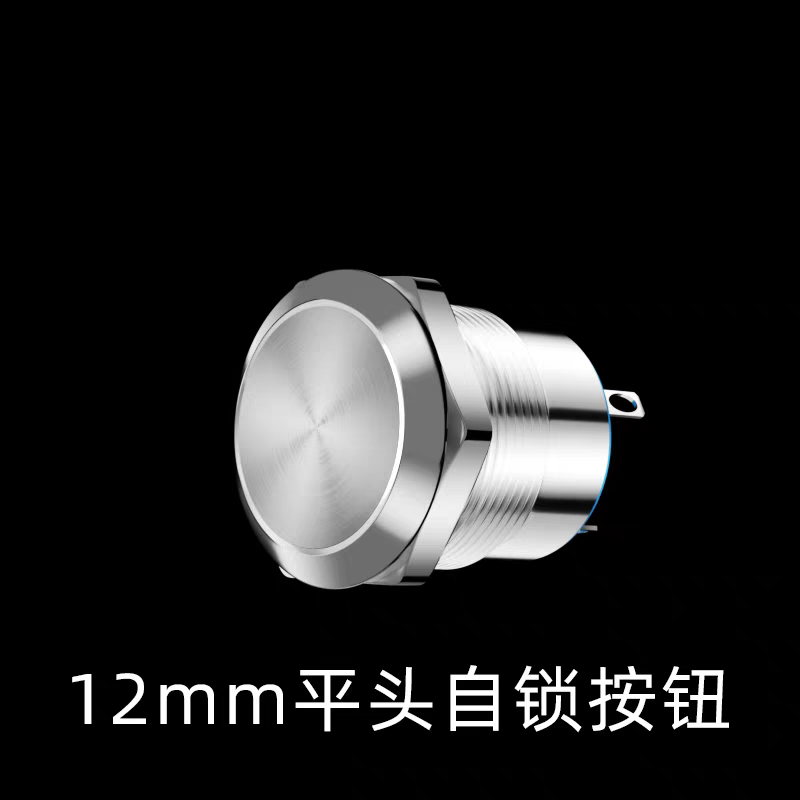

⑥超短款自锁按键 ×2（必须是超短款）12mm平头自锁两脚短款：[https://e.tb.cn/h.RKSk9eGRWChhTU1?tk=dyJ5gh78gKo](https://e.tb.cn/h.RKSk9eGRWChhTU1?tk=dyJ5gh78gKo)

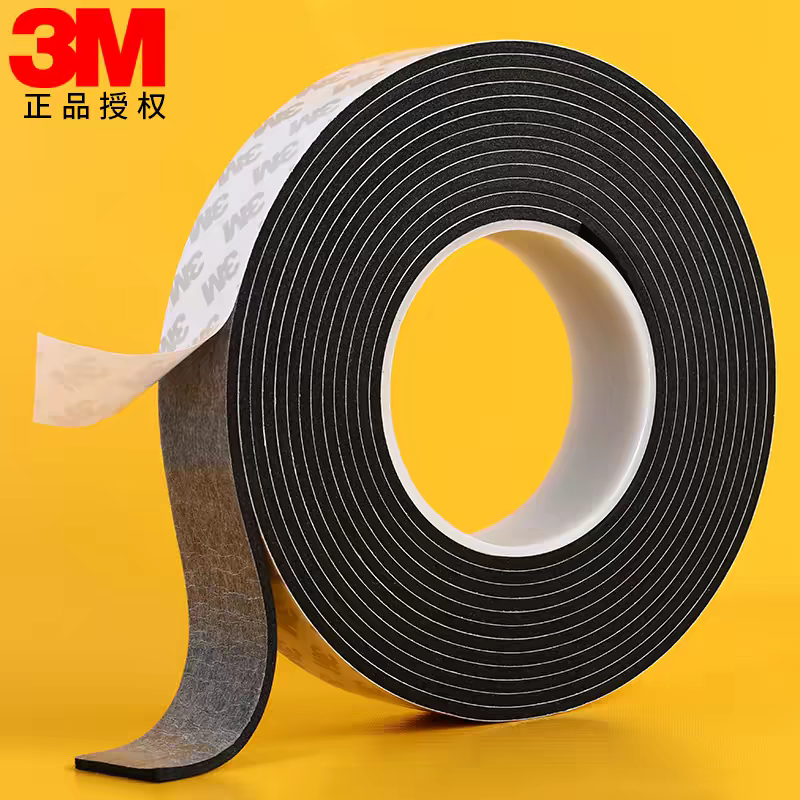

⑦带背胶海绵贴条，2cm宽2mm厚：[https://e.tb.cn/h.RrKUSVDn9emWO0R?tk=6beYghNtGZJ](https://e.tb.cn/h.RrKUSVDn9emWO0R?tk=6beYghNtGZJ)

⑧电线、热熔胶、电工绝缘黑胶布若干\502类液体强力胶

机型专属配件（二选一）

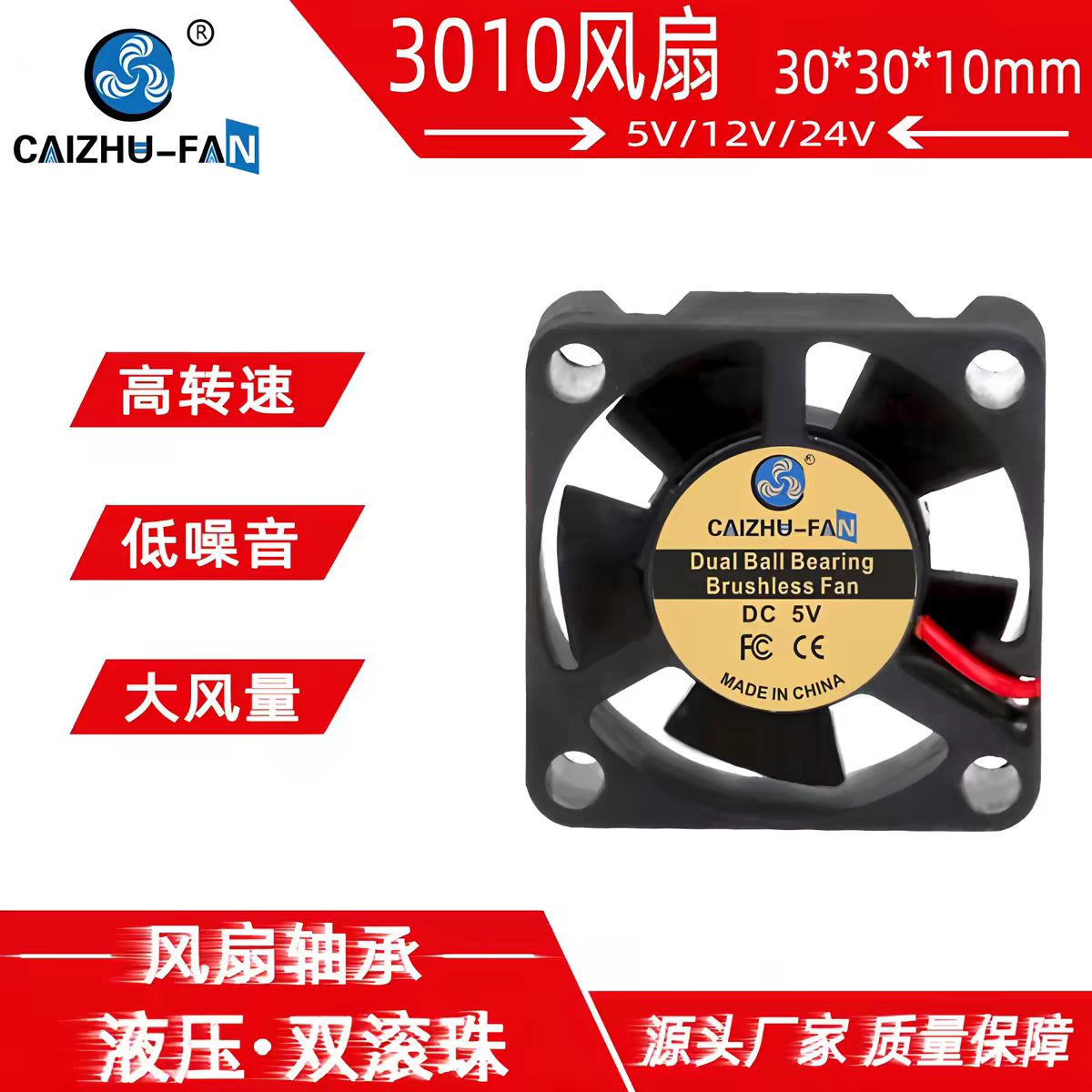

3010双滚珠风扇11000转【5V ×3个】（P / X1 用户）：[https://e.tb.cn/h.RrKuv6IedvH7NKn?tk=ww7jghnRALi](https://e.tb.cn/h.RrKuv6IedvH7NKn?tk=ww7jghnRALi)

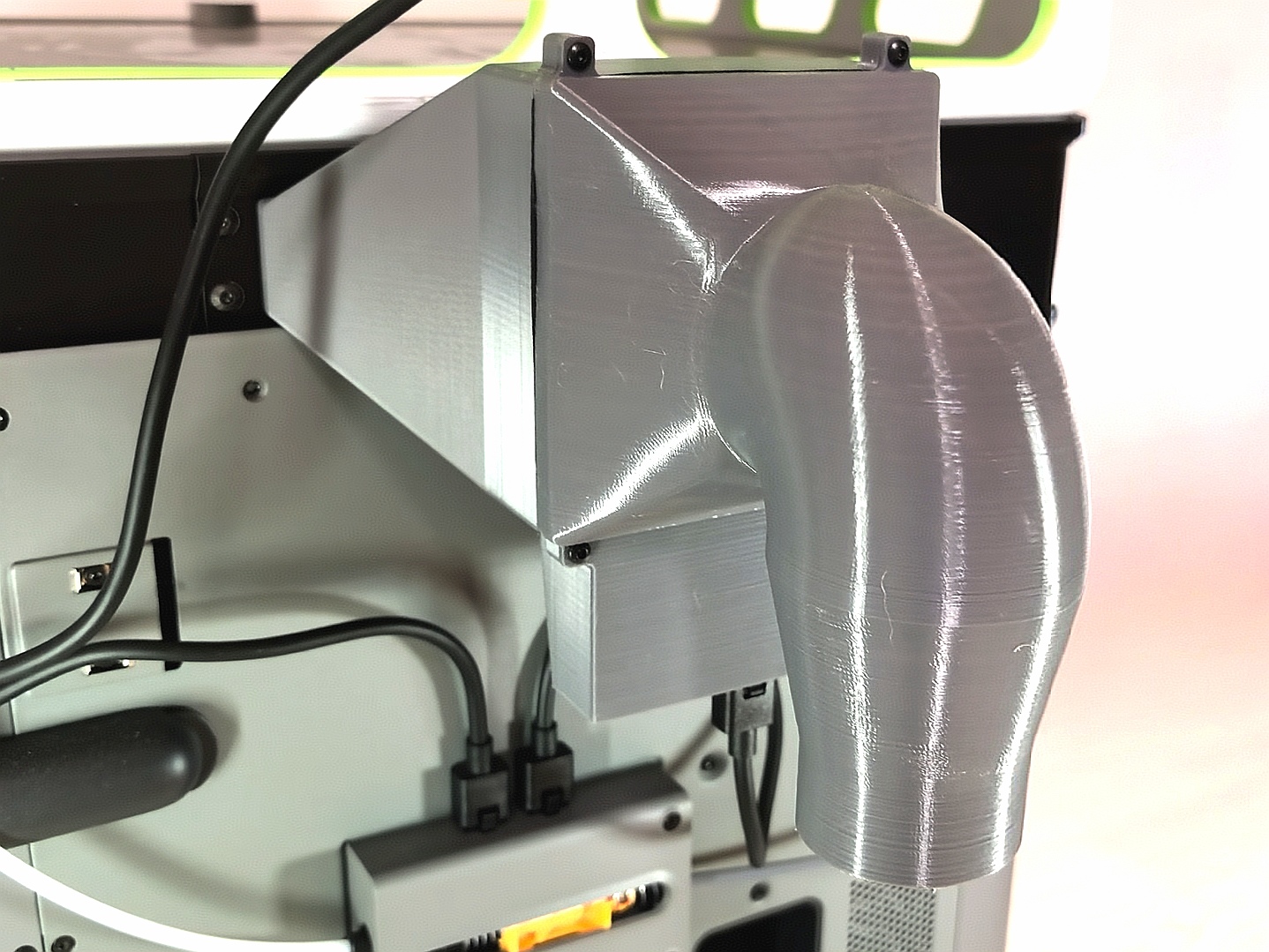

拓竹原厂 P2S / X2D 外排风扇组件，安装详情及模型详见链接：[https://makerworld.com.cn/zh/models/2656193-tuo-zhu-x2d-han-p2s-yuan-han-feng-shan-ding-bu-ci#profileId-3069641](https://makerworld.com.cn/zh/models/2656193-tuo-zhu-x2d-han-p2s-yuan-han-feng-shan-ding-bu-ci#profileId-3069641)

拓展可选配件
堆叠式抽屉增高架，安装详情及模型详见链接：

后续专属拓展套件（正在开发，开源，完成后会更新进来链接，可收藏一下后续进来看链接）
