回响测试塔（Ringing Test Tower）全面解析

回响测试塔是熔融沉积成型（FDM）3D 打印领域用于诊断与调校机械振动的标准测试件，也是调校输入塑形（Input Shaping）、评估结构阻尼改造效果的核心工具。其通过特定的阶梯结构设计，将打印机 X/Y 轴运动产生的机械共振以可视化的振纹形式放大呈现，从而实现对振动强度、衰减速率与共振频率的精准量化评估。

一、历史起源与发展

回响测试塔的诞生与 3D 打印向高速化发展的进程深度绑定。早期低速 3D 打印机（打印速度多在 30~80mm/s）运动惯性小，振动问题并不突出，行业内仅通过简单方块件肉眼观察表面质量即可。

萌芽阶段：振动问题的显现

2015 年前后，随着 CoreXY 结构普及与打印速度突破 100mm/s，换向冲击引发的振纹（业内俗称 "鬼影"" 回声 "）逐渐成为制约表面质量的核心瓶颈。早期玩家多采用带凸台的自制方块进行粗略测试，并无统一标准形态。Thingiverse 等社区开始出现各类" 共振测试件 ""振动测试塔"，但结构差异巨大，缺乏统一的观测标准。

普及阶段：高速机的标配

2023 年以来，以拓竹为代表的消费级高速打印机将打印速度推高至 300mm/s 以上，振动调校从 "进阶玩法" 变为刚需。回响测试塔随之成为玩家调校输入塑形、皮带张力、结构阻尼的通用工具，衍生出圆柱形、八边形等多种变种，但方形台阶款始终是精度最高的主流标准。

二、振铃现象的成因原理

物理本质：二阶阻尼振动系统

3D 打印机的 XY 运动系统在物理上可等效为一个经典的质量 - 弹簧 - 阻尼系统：运动部件（打印头、龙门）为质量块，皮带与框架形变提供弹性刚度，结构摩擦与材料内耗提供阻尼。当系统受到外部冲击时，会以固有频率做衰减振荡，数学表达式为：

x(t)=A0⋅e−ζωnt⋅cos(ωdt+ϕ)

其中ζ为阻尼比，ωn为固有角频率，振幅随时间指数衰减。

振纹的形成机制

当打印头运动至直角转角时，运动方向发生突变，电机产生的换向冲击相当于对系统施加了一个脉冲激励，激发出机械结构的固有振动。此时喷嘴相对于理论路径产生微小的周期性偏移，正在挤出的耗材便会在垂直壁面上留下一串等间距的平行虚影纹路 —— 这就是振铃纹（Ringing Artifact）。

振纹的波长与打印速度满足严格的数学关系：λ=fv其中λ为振纹波长，v为打印速度，f为系统固有共振频率。因此在已知打印速度的前提下，测量振纹间距即可反推出共振频率，这也是回响测试塔的核心计算依据。

振动来源分类

当激励频率接近系统固有频率时，会发生共振放大现象，振幅可放大数倍，这也是特定速度下振纹突然加重的根本原因 —— 即在颗粒阻尼器调试中需要警惕的频段。

三、回响测试塔的设计原理与测试效果

核心设计思想

回响测试塔的精妙之处在于用极简的结构解决了三个测试难题：

1. 独立的振纹触发点每隔固定高度设置一圈薄凸台台阶，台阶的直角棱边形成一个全新的换向冲击点。每经过一次台阶，系统都会获得一次独立的脉冲激励，振纹从台阶处从零开始产生并向上衰减，形成一段完整的振动衰减曲线。这避免了连续壁面上振纹层层叠加、无法区分起点的问题。

2. 单一变量控制主体塔身采用等截面直壁设计，全程周长、运动惯量、冷却条件完全一致。唯一变量是每层设定的打印速度，确保振纹强度的差异仅由速度与共振的对应关系决定，排除模型结构本身的干扰。

3. 扫频式测试效率通过从下到上逐级提升打印速度，一次打印即可覆盖宽速度区间，相当于完成一次频率扫描。哪个高度层的振纹突然加剧，就对应哪个速度段触发了共振，效率远高于多次打印不同速度的方块。

标准结构参数

经典款回响测试塔的典型尺寸设计：

• 主体截面：40×40mm 方形直壁，全程等宽
• 台阶规格：每 5mm 高度一圈，向外突出 1.5mm，台阶自身高度 1mm
• 总高度：80~100mm，可覆盖 10~20 档速度
• 打印方式：单壁薄壳，壁厚等于线宽，无填充无顶底
• 底部基座：加宽 5mm 薄边，防止翘边与模型自身晃动

测试能力与效果

1. 共振频率精准定位：通过振纹波长计算，可精确到 1Hz 级别，为输入塑形参数校准提供数据支撑
2. 阻尼效果量化评估：测量振纹从出现到消失的延伸长度，可直接对比加装颗粒阻尼器前后的振动衰减速率
3. 负优化频段排查：快速定位特定速度下的共振峰，判断阻尼改造是否诱发了新的共振点

4. 双轴同步诊断：方形四个立面可同时观测 X 轴与 Y 轴的振动差异，判断两轴阻尼是否均衡



四、标准检查与评估方法

测试前准备

1. 关闭主动补偿：务必关闭固件自带的输入塑形 / 振动补偿功能，避免算法消振掩盖机械系统的真实振动表现
2. 统一参数基准：层高、线宽、温度、加速度全程固定，仅改变外壁速度，保证变量唯一
3. 解除速度限制：关闭最小层时间降速、提升最大体积流量，确保设定速度能够实际跑满

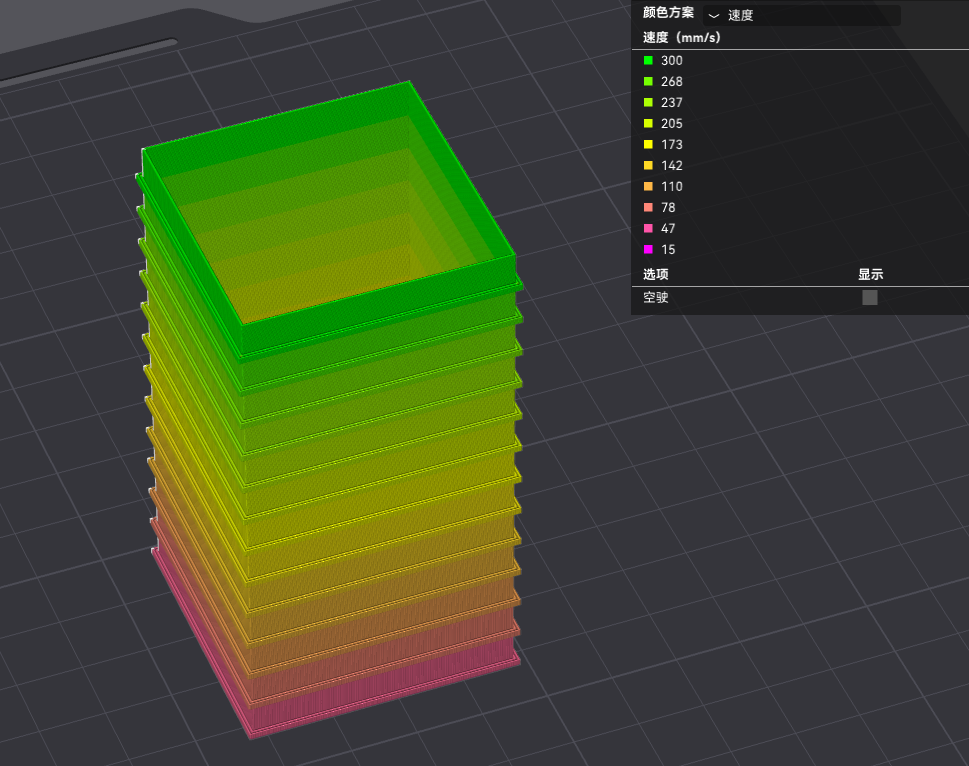

4. 速度分层设置：从下到上速度递增，建议间隔 30~50mm/s 设置一档，覆盖常用速度区间

目视检查步骤

1. 整体趋势观察：从下往上扫视塔身立面，正常情况下振纹应随速度提升呈现 "由浅到深、由短到长" 的平滑渐变
2. 共振峰定位：寻找振纹突然明显变长、变密的层级，该层对应的速度即为共振速度点
3. 衰减长度测量：以台阶上沿为起点，用卡尺或直尺测量振纹从清晰到消失的垂直距离，长度越短说明阻尼越强、振动衰减越快
4. 双轴对比：分别观察 X 方向立面与 Y 方向立面，判断两轴振动水平是否均衡

定量计算方法

通过振纹波长计算共振频率：

1. 在振纹清晰区域，数出 N 个完整周期的总长度 L
2. 计算单波波长：λ=L/N
3. 代入公式计算共振频率：f=v/λ

通过振纹衰减长度评估阻尼比：振纹振幅按指数规律衰减，衰减长度越短，阻尼比ζ越大。加装颗粒阻尼器后，若全速度段振纹衰减长度普遍缩短 30% 以上，说明阻尼改造效果显著；若某一速度段衰减长度反而增加，则说明该频段出现了负优化。

阻尼器调试的特殊检查要点

针对 DIY 阻尼器的场景，检查时需重点关注：

• 有无新增共振峰：加装后是否出现之前没有的振纹加重层
• 高频段表现：高速段振纹是否改善 —— 颗粒阻尼在高频下通常效果更优
• 锁死失效迹象：极高速连续换向区域振纹是否突然恶化，这可能是细颗粒动态团聚锁死的信号

结语

回响测试塔看似结构简单，实则是机械振动理论在 3D 打印领域的经典应用。它将肉眼难以察觉的微米级机械振动转化为清晰可见的表面纹路，为从输入塑形调校到结构阻尼改造的各类优化提供了客观、可重复、能量化的评判标准。对于颗粒阻尼器这类效果高度依赖参数匹配的改造方案，回响测试塔更是不可或缺的调试工具 —— 唯有通过精准的扫频测试，才能在全速度区间内验证优化效果、规避负优化风险。
