SIKIRI10用 横引き出し式スタッキングラック

通常版・深型の両方に対応

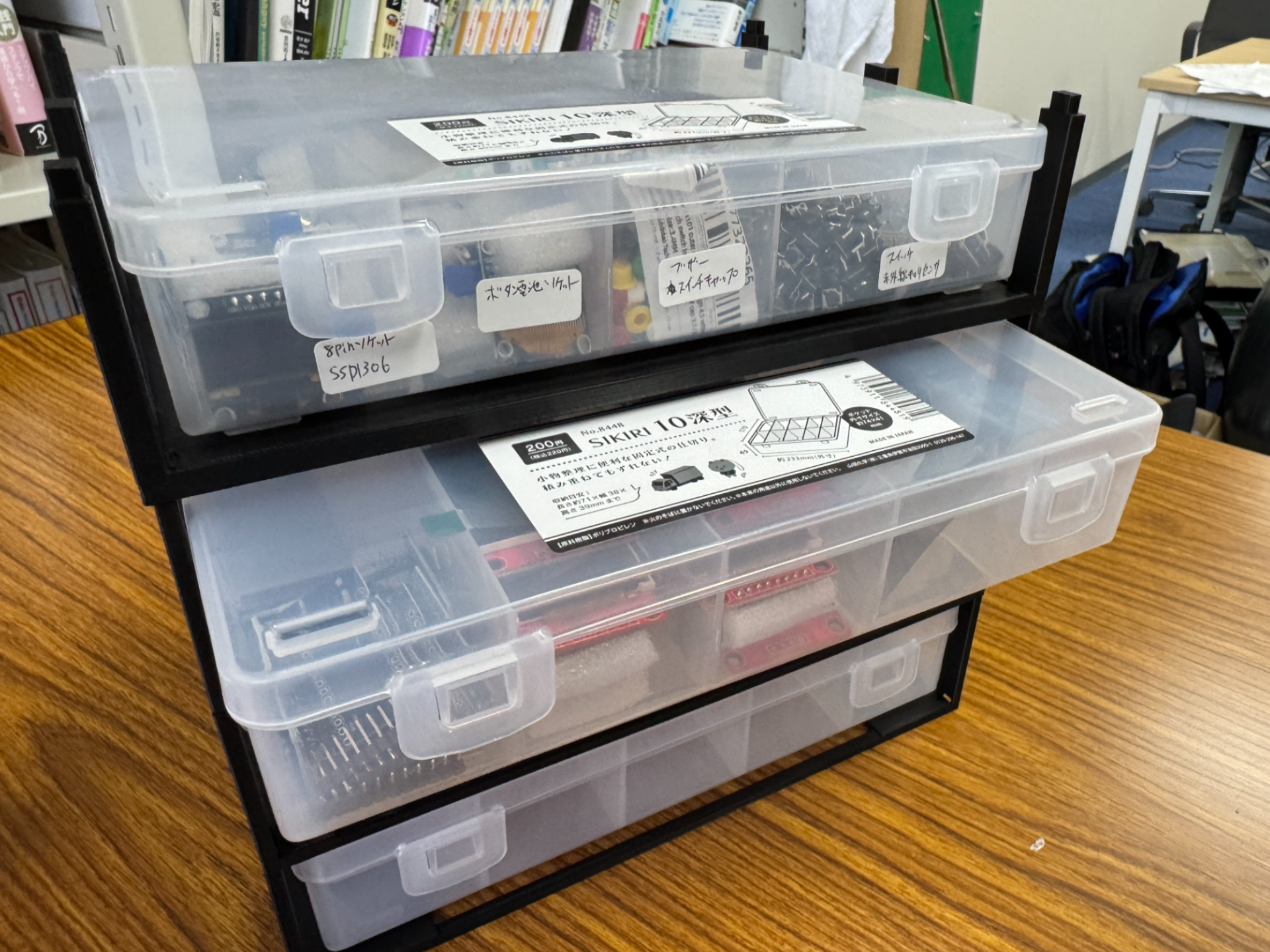

SIKIRI10を、積み重ねた状態でも横から1個ずつ取り出せるようにするスタッキングラックです。

SIKIRI10をケース同士で直接積み重ねると、下のケースを取り出すたびに上のケースを持ち上げる必要があります。このラックを使用することで、それぞれのケースを引き出しのように横から取り出せます。

SIKIRI10通常版とSIKIRI10深型の両方に対応しています。
ケースの高さが異なるため、通常版用と深型用で別のSTLデータを用意しています。使用するケースに合ったモデルを選択してください。

対応ケース

SIKIRI10 通常版

外寸：約233 × 170 × 34mm

使用するファイル：

SIKIRI10_standard

SIKIRI10 深型

外寸：約233 × 170 × 49mm

使用するファイル：

SIKIRI10_deep

※通常版用と深型用ではラックの高さが異なります。
※横幅、奥行、補強構造、積み重ね構造は共通です。

特徴

• SIKIRI10通常版・深型の両方に対応
• 横からケースを取り出し可能
• 1段単位で必要な数だけ増設可能
• 上面の突起と底面の穴による位置合わせ
• ケース底面の突起を支える幅広レール

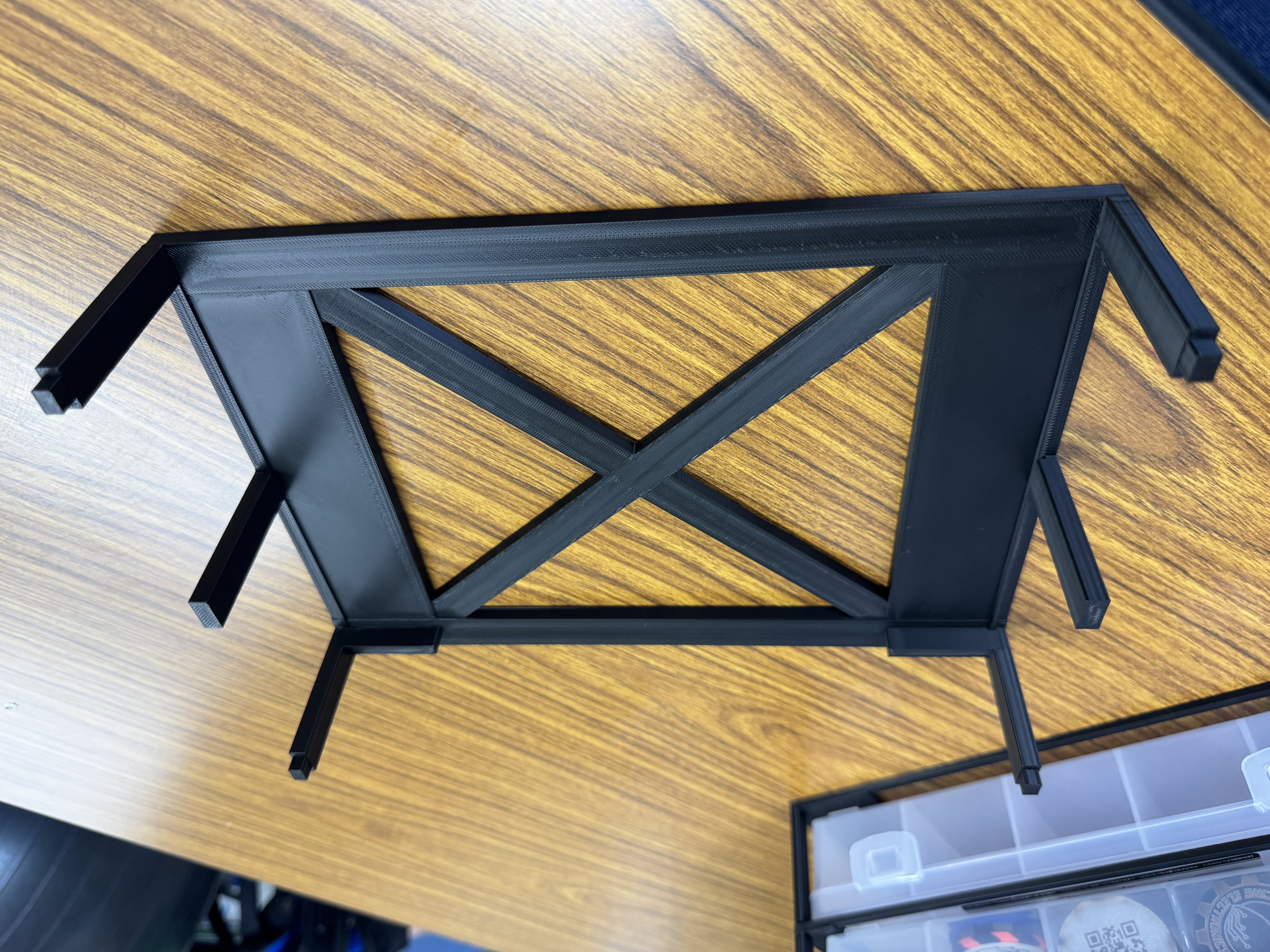

• 中央部分のX字補強
• ケースが横へ外れにくいサイドガイド
• サポート材なしで印刷可能
• 一体型モデルのため組み立て不要

印刷方向

STLの底面を、そのままビルドプレートに接地させて印刷してください。

モデルの向きを変更せずに印刷することを推奨します。

推奨印刷設定

• 材料：PLAまたはPETG
• ノズル径：0.4mm
• 積層ピッチ：0.20～0.28mm
• 壁数：3～4周
• インフィル：15～25%
• サポート：不要
• ブリム：必要に応じて使用

複数段を積み重ねる場合は、壁数を4周にすると安定しやすくなります。

使用方法

1. 使用するケースが通常版か深型かを確認します。
2. ケースに対応したSTLを選択します。
3. 必要な段数分を印刷します。
4. 上面の突起と、次の段の底面にある穴を合わせて積み重ねます。
5. SIKIRI10を正面から差し込みます。
6. 使用時はケースを横方向へ引き出します。

通常版と深型を組み合わせて使うこともできます。
それぞれのケースに対応した高さのラックを印刷し、上下の位置合わせ部分を合わせて積み重ねてください。

注意事項

• 通常版と深型では、必ず対応するSTLを使用してください。
• プリンターや材料の収縮により、ケースの入り具合や積み重ね部分のきつさが変わる場合があります。
• 最初に1段だけ印刷し、ケースの入り具合を確認することを推奨します。
• 高く積み重ねる場合は、転倒防止のため壁面への固定などを検討してください。
• 重い物を収納する場合は、積み重ね段数を控えてください。
• SIKIRI10本体は付属しません。
• 本モデルはSIKIRI10のメーカーとは関係のない非公式アクセサリーです。

SIKIRI10を直接積み重ねた際に、下のケースが取り出しにくかったため制作しました。

電子部品、ネジ、工具、工作用品、文房具など、頻繁に中身を取り出す収納におすすめです。
