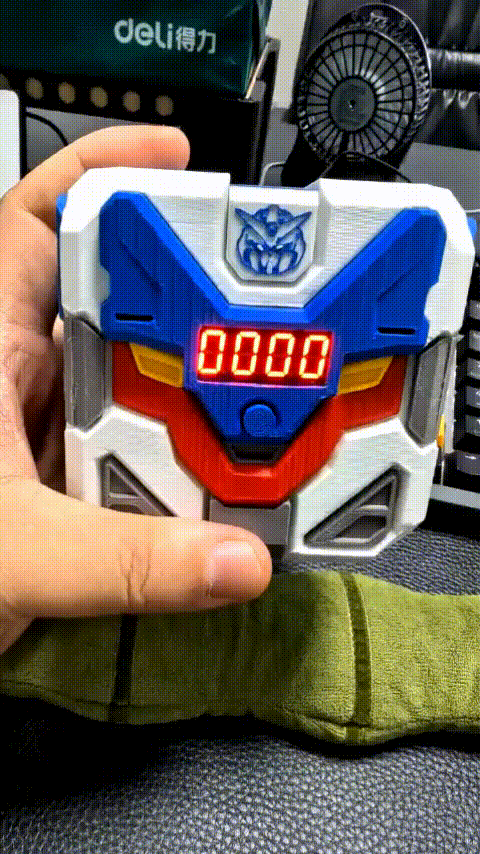

自由高达风格的桌面翻转计时器

小时候男孩挥之不去的机甲风格梦化身计时器来啦!

主要功能：

1. 久坐倒计时提醒。按照设定的时间执行倒计时，计时结束后发出声音提醒。
2. 通过翻转（旋转）方式调整倒计时时长。多个时长档位调节功能。
3. 桌面装饰。自由高达风格，不使用倒计时时，作为桌面摆件也不错。（因为仅自己使用，采用基本的PLA Lite 和Petg打印。采用更高级的材料可能表面效果会更好。）

时间调整方式：

（1）向右倾斜从45分钟倒计时开始，大于15度，每增加10度，计时减少5分钟，直到最大95度减为10分钟；大于95度，每增加10度，从10开始减少1分钟，直到最大180度减为1分钟。

（2）向左倾斜从45分钟倒计时开始，小于-15度，每减少10度，从45开始增加5分钟，直到最大增加到100分钟。

设计初衷：

因为工作性质原因，经常坐在座位上好几个小时不知道起来走一回，会严重损害身体健康。于是打算找一个定时器，起到久坐提醒的作用。

一是没找到合适鸿蒙系统使用的APP，二是网上售卖的翻转计时器也不便宜，三是手头上有前几年购买的Arduino限制开发板和一些廉价元件，四是有3D打印机不能闲着。

所以，最终自己动手设计了一个计时器（本身对开发板知识有限，所以电子电路部分是通过和豆包交流后设计的），至于高达风格——源自小时候看的高达动画，蓝红白黄灰的配色真的好喜欢。

整体用到的电子类元件如下：

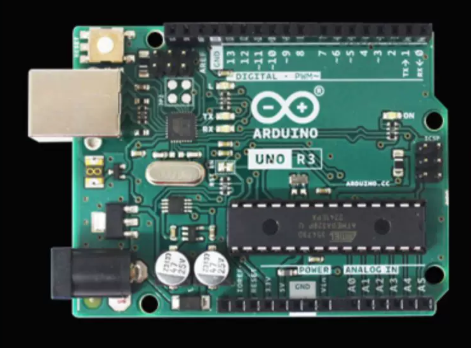

1.arduino uno r3 开发板——【用于连接各元件并运行计时程序】

应该现在有更小巧的开发板，但是出于废物利用的原则，就用了这个，也导致整体体积比市面售卖的计时器产品大。但是恰好满足功能性和桌面饰品的装饰性的要求，太小不适合做桌面装饰

购买链接：我好几年前买的这家

[https://detail.tmall.com/item.htm?id=537125841243&mi_id=0000Hjq1EAA1eNZ7uIGn5wDw2FTZnGEqBMC9cUccdwP9ufA&skuId=5799393720511&spm=tbpc.boughtlist.suborder_itemtitle.1.4bdc2e8d4ElQqV](https://detail.tmall.com/item.htm?id=537125841243&mi_id=0000Hjq1EAA1eNZ7uIGn5wDw2FTZnGEqBMC9cUccdwP9ufA&skuId=5799393720511&spm=tbpc.boughtlist.suborder_itemtitle.1.4bdc2e8d4ElQqV)

里面带了一些基本的元件，59元。除了角度传感器外，做这个计时器的线材、电阻、蜂鸣器、按钮基本都涵盖了。也可单买开发板，咸鱼上20一个

2.4位数码管——【用于显示旋转选定的倒计时时间，以及倒计时过程】

使用的是开发板自带的，12个针脚，需要焊接的线比较多。采用新式的数码管好像只需要5个针脚，内行可自行调整。液晶显示器可能显示效果更好，但考虑尺寸和价格问题，觉得老式的4位数码管更符合机甲复古风格

3.有源蜂鸣器——【用于在倒计时结束时发出提示音，以及设置倒计时时的反馈音效】

开发板自带的，可能是5V9mm蜂鸣器，整体声音很小。但是因为我在办公室使用，太大了会打扰别人，符合自己要求。可以更换成5v12mm尺寸的，可能会声音更大，且不影响安装，不受尺寸限制。换成无源蜂鸣器声音应该更大

4.按键开关——【用于开始、终止倒计时】

自带的。很简单的电动式开关，1个就够

5.200欧电阻若干——【防止数码管烧毁】

开发板自带的。主要用在数码管和开发板之间的连接

6.电线若干——【面包线，方便元件与开发板连接，直接插入即可，各元件之间需要焊接】

7.9·12v外接电源，DC接口——【作为计时器供电】

原本想采用电池供电，但考虑充电问题（还得买充电模块和电池），以及成本，直接采用了外接电源供电（家里现成的）。家中常见的路由器等设备一般都有这种电源，如果有淘汰下来的可以直接废物利用。也可网上单买，二十块钱左右。计时器后盖设置了走线孔位，方便DC头插入和线材的固定。

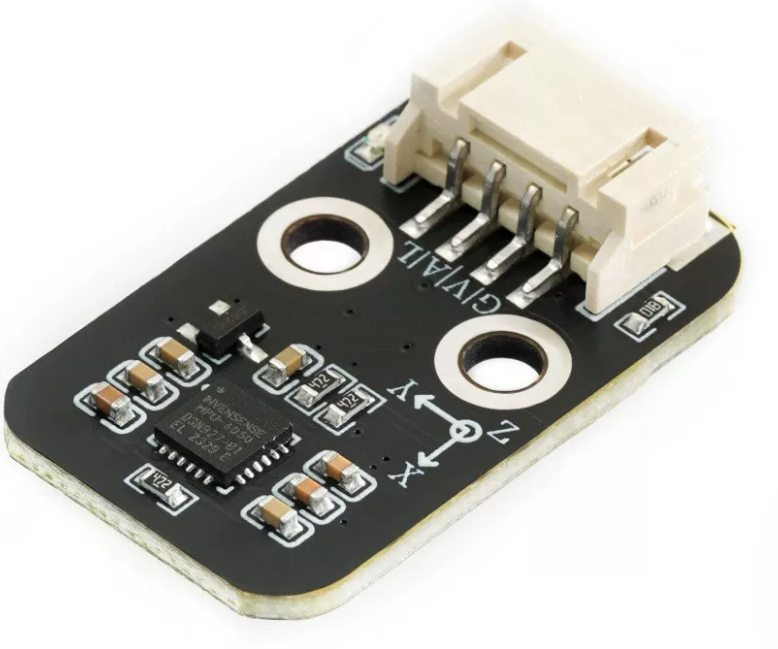

8.MPU6050角度传感器——【用于获取倾斜角度来达到旋转设置时间的效果】

需单独购买，15元包邮。包含xyz三个维度的角度传感和加速度传感，以及一个温度传感（理论上也可以增加一个温度功能——即不计时时显示温度，但感觉传感器闷在盒子里，温度应该不准确，就没做。感兴趣的可以试一试修改一下代码）

我买的这家：

[https://item.taobao.com/item.htm?id=1036731791292&mi_id=0000-sqdw4SRIZ1e1b7Yb3zNrwj1sJjdGW73Ca6D5SUIlME&skuId=6055253048423&spm=tbpc.boughtlist.suborder_itemtitle.1.4bdc2e8d4ElQqV](https://item.taobao.com/item.htm?id=1036731791292&mi_id=0000-sqdw4SRIZ1e1b7Yb3zNrwj1sJjdGW73Ca6D5SUIlME&skuId=6055253048423&spm=tbpc.boughtlist.suborder_itemtitle.1.4bdc2e8d4ElQqV)

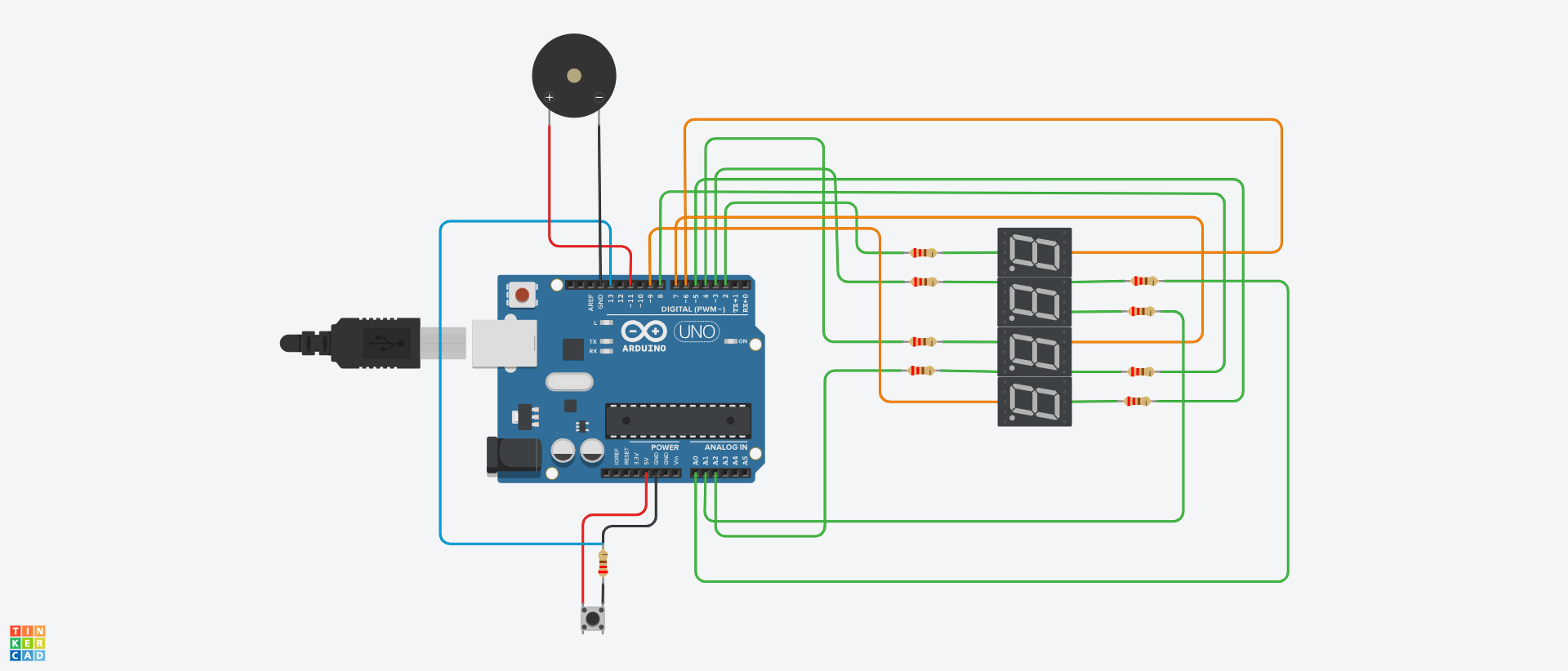

整体安装还算简单，毕竟我是电子电路小白，最终也安装好了（封装前忘了拍一张了）。电路图如下：

4位数码管的引脚总共12个，其中引脚3是控制小数点的，我最后没使用（其实测试时都使用了，但焊接时忘了，就放弃了）。数码管、开关、电阻、蜂鸣器的引脚都需要焊接一下，到连接开发板的时候直接用面包线插进去就行。计时器主体里预留的空间很大，能够塞下。（除了开发板和角度传感器设置了专门的卡槽，其他都元件都一股脑和电线塞进去就行。）

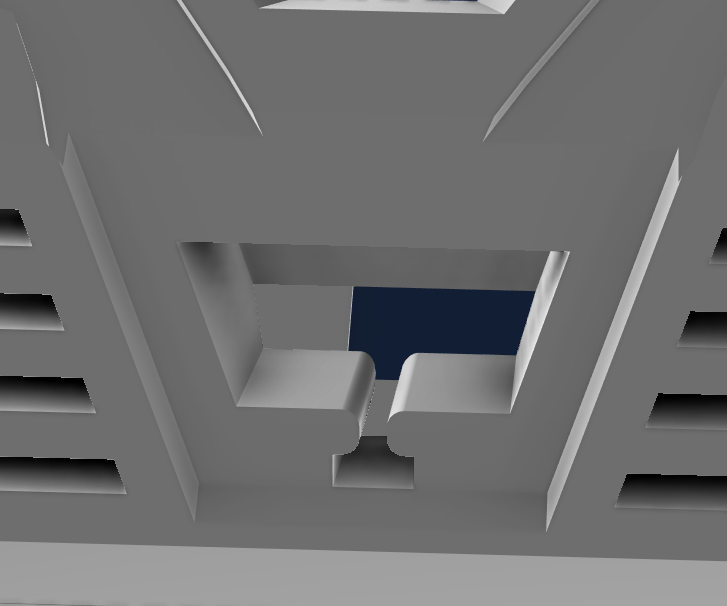

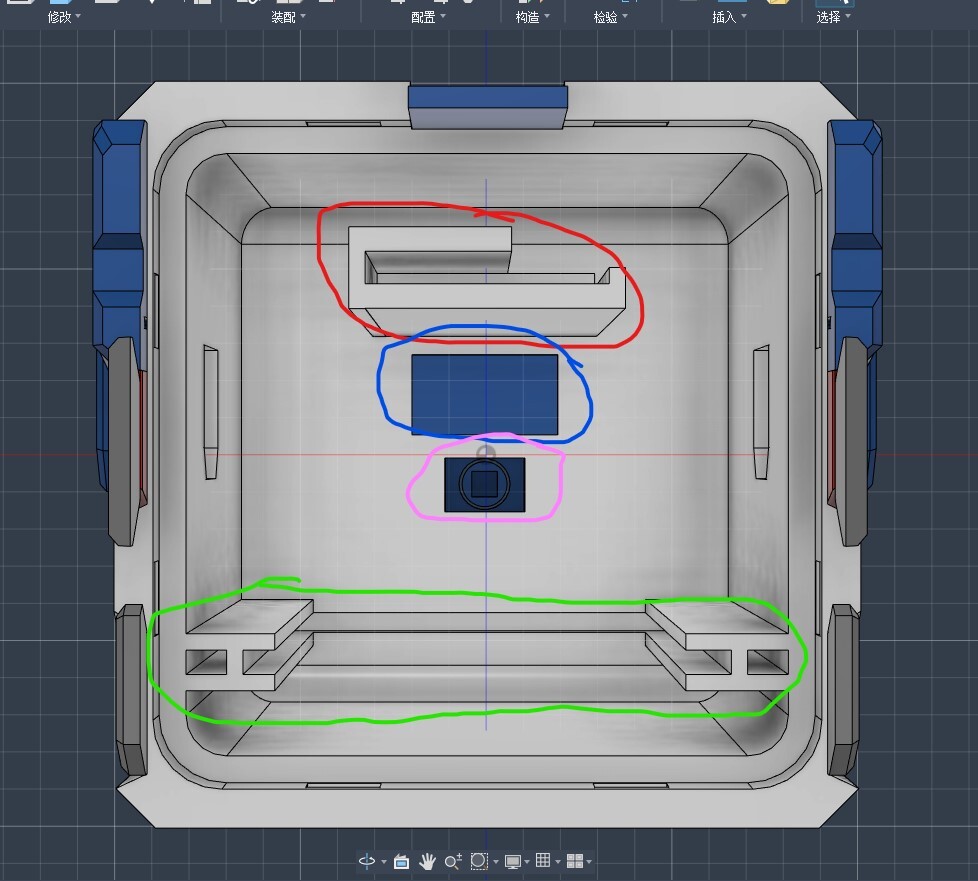

其中红色区域是角度传感器卡槽，起到固定作用，确保角度获取准确。

蓝色区域是4位数码管插槽。

粉色区域是电动开关插槽。

绿色区域是开发板插槽。蜂鸣器、数码管和开关需要在外部焊接好电阻和线后，安装到相应的插槽后，再和开发板连接。角度传感器可以直接连接到开发板。

建议线都留长一点，方便插线。

连接好硬件后，向开发板中烧录程序即可（程序文件在后附文档中，需要一个arduino的软件，问一下豆包应该就能学会。实在不会也可以找我，发给大家网盘链接）

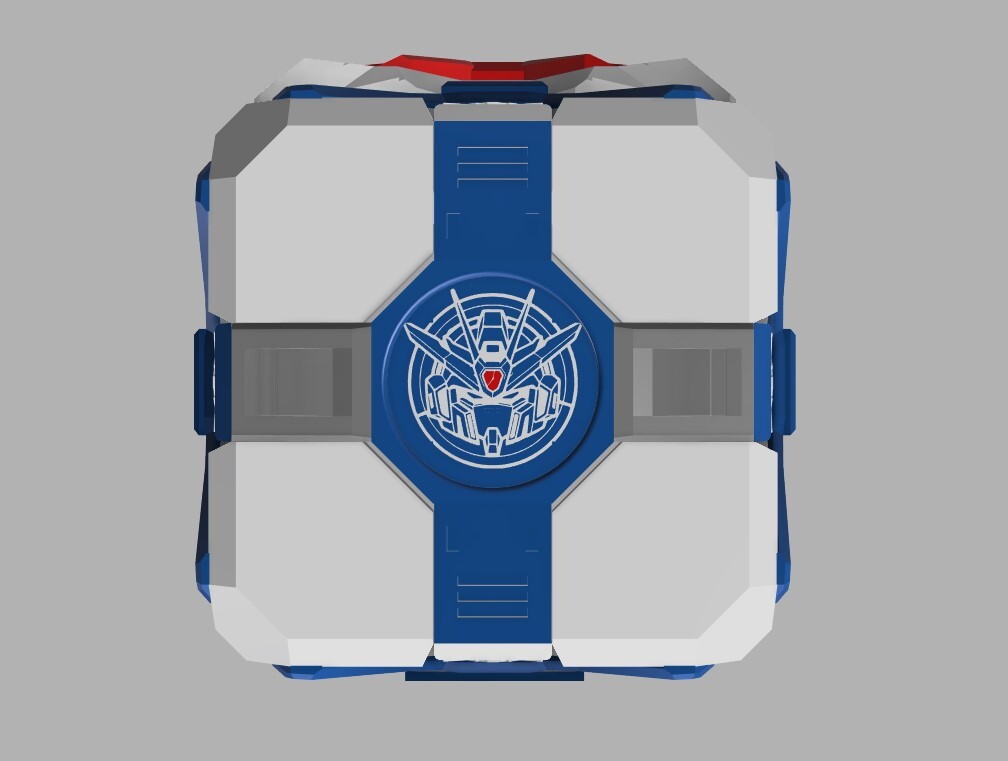

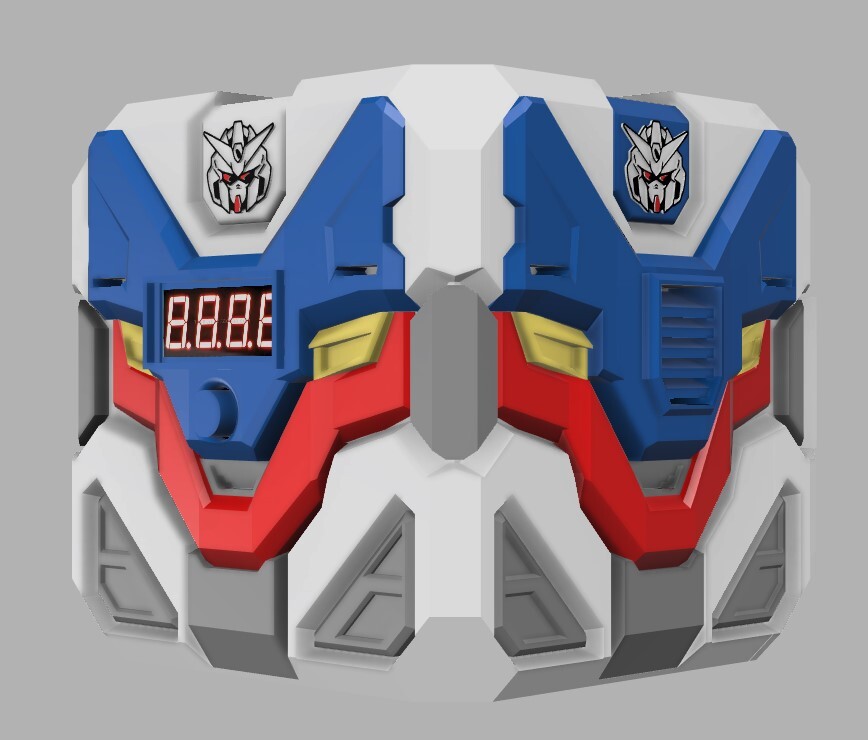

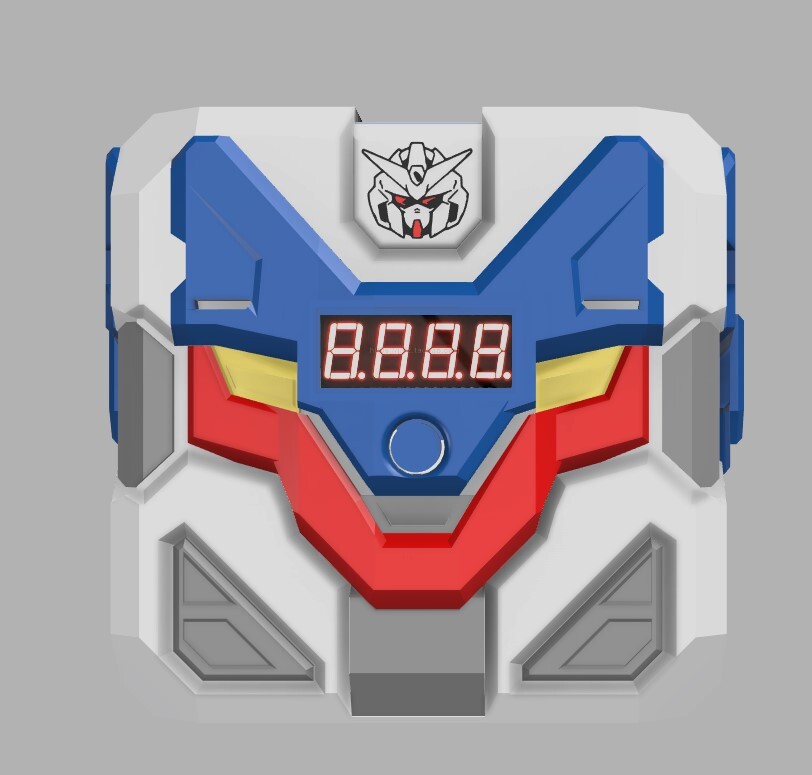

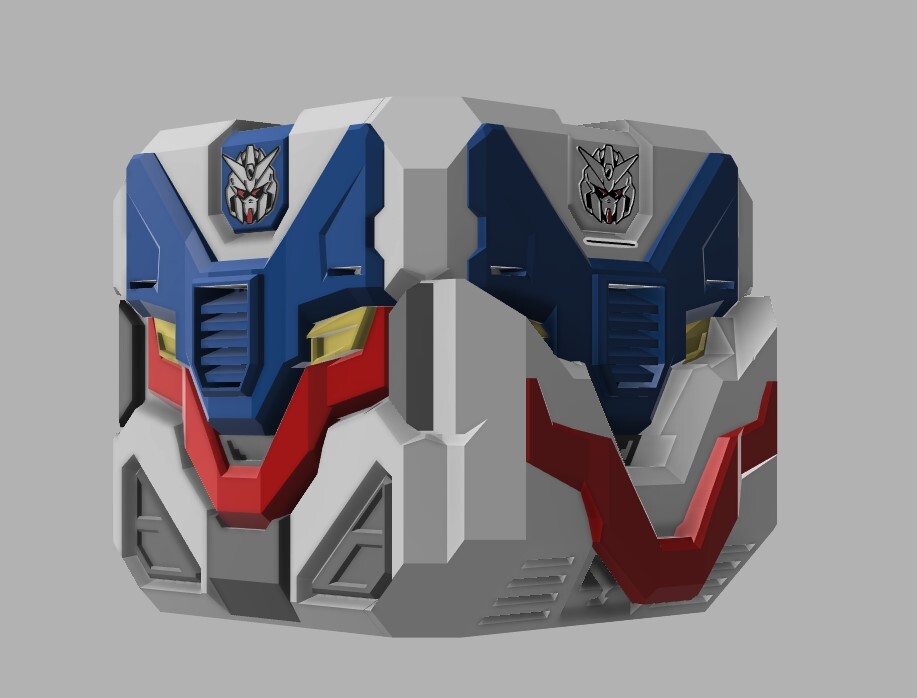

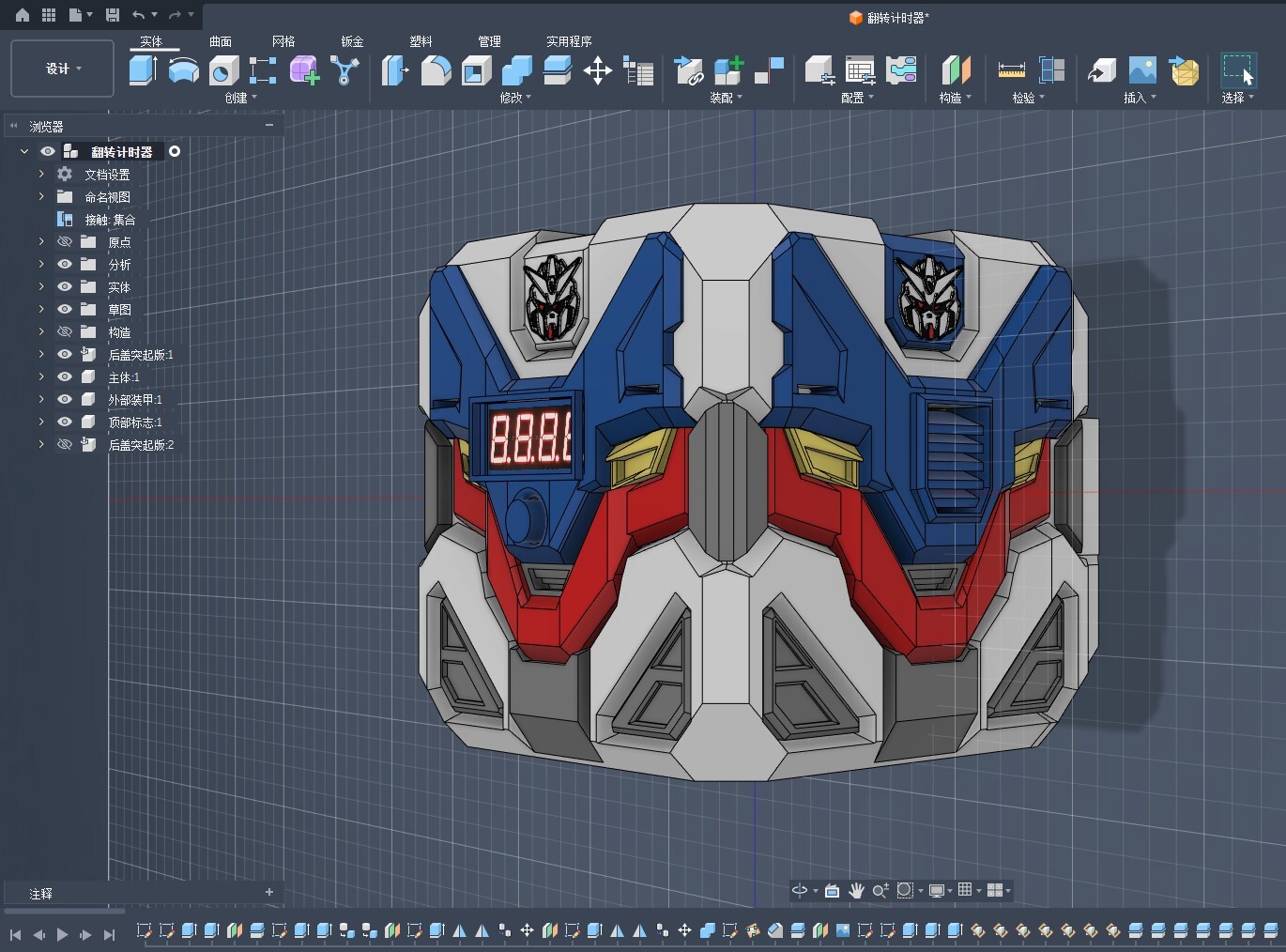

渲染效果图供参考

目前只使用了角度传感器的一个维度，有兴趣的可以自己开发其他功能或一起交流。

希望有感兴趣的人能够打印出更好的效果。欢迎返图、交流、助力。
