Collezione Pomelli M6 (Dado Esagono 10 mm) – 4 Stili, 3 Misure

Una collezione completa di pomelli M6 progettati per applicazioni meccaniche, elettronica, stampanti 3D, attrezzature da banco, dime, piccoli morsetti e progetti fai-da-te.

Compatibili con dadi M6 standard, dadi autobloccanti Nyloc e comuni viti/bulloni M6 conformi alle norme DIN 934, DIN 985, DIN 933, DIN 931 e DIN 912.

🔗 Altre versioni disponibili

• M4 (esagono 7 mm) [https://makerworld.com/it/models/2920542-m4-knobs-7mm-hex-4-styles-3-sizes#profileId-3267855](https://makerworld.com/it/models/2920542-m4-knobs-7mm-hex-4-styles-3-sizes#profileId-3267855)

• M8 (esagono 13 mm) [https://makerworld.com/it/models/2868831-m8-13mm-hex-knobs-4-styles-3-sizes#profileId-3202541](https://makerworld.com/it/models/2868831-m8-13mm-hex-knobs-4-styles-3-sizes#profileId-3202541)

• M10 (esagono 17 mm) [https://makerworld.com/it/models/2899419-m10-knobs-17mm-hex-4-styles-3-sizes#profileId-3240856](https://makerworld.com/it/models/2899419-m10-knobs-17mm-hex-4-styles-3-sizes#profileId-3240856)

La raccolta comprende

• Lobed Knobs

• Wing Knobs

• Diamond Knurled Knobs

• Star Knobs

Nuova geometria Wing Knob

Anche in questa versione M6 è stata adottata la nuova geometria per il modello Wing.

Rispetto alle versioni precedenti, il nuovo design offre una migliore efficienza dimensionale, maggiore robustezza strutturale, migliore rapporto tra ingombro e presa e in più una stampa più pulita e consistente.

Questa nuova forma verrà progressivamente adottata anche nelle altre collezioni già pubblicate.

A differenza delle precedenti collezioni, in questa versione M6 ho raccolto tutte le varianti all'interno di un unico profilo di stampa con piatti nominativi. In questo modo è più semplice individuare il modello desiderato e scegliere rapidamente la misura più adatta consultando le immagini quotate presenti nella galleria.

Ogni modello è disponibile in tre misure:

• Small
• Medium
• Large

per un totale di 12 varianti differenti.

Compatibili sia con dadi che con bulloni

Tutti i pomelli sono stati progettati per poter essere utilizzati in due configurazioni.

Versione Femmina

Inserendo un dado M6 nella sede esagonale interna.

Ideale per:

• barre filettate
• viti
• tiranti
• sistemi regolabili

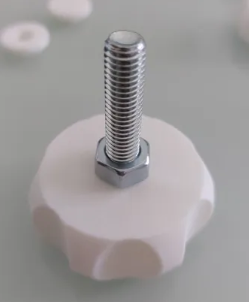

Versione Maschio

Inserendo direttamente un bullone M6 all'interno del pomello.

Ideale per realizzare:

• viti di serraggio
• manopole di regolazione
• sistemi di bloccaggio personalizzati

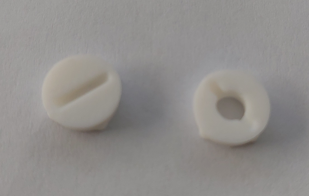

Doppio tappo incluso

Ogni modello include due tappi di chiusura:

Tappo forato

Per l'utilizzo come pomello femmina passante.

Tappo chiuso

Per l'utilizzo come pomello maschio con bullone integrato.

I tappi sono progettati con fissaggio ad avvitare, in modo da:

• evitare la rottura dei dentini durante il montaggio e lo smontaggio
• consentire aperture e richiusure ripetute
• garantire una chiusura più stabile ed efficace
• ottenere una finitura pulita e professionale

Durante il primo montaggio potrebbe essere necessario applicare una lieve pressione per consentire il corretto innesto del tappo nella sede dedicata.

Dopo il primo montaggio e smontaggio il funzionamento diventa normalmente più fluido.

Se prevedi di utilizzare esclusivamente una delle due configurazioni, puoi semplicemente non stampare il tappo non necessario.

Sede dado ottimizzata

La sede interna è progettata per ospitare dadi M6 con esagono da 10 mm.

Caratteristiche

• profondità sede esagono: circa 7 mm
• Foro passante inferiore: Ø6.25 mm

La profondità della sede consente l'utilizzo non solo di dadi standard ma anche di:

• dadi autobloccanti con inserto in nylon (Nyloc)
• dadi autobloccanti a coppia prevalente
• altri sistemi di bloccaggio equivalenti

Montaggio consigliato

La sede esagonale è stata volutamente progettata con una tolleranza stretta per impedire che il dado possa ruotare o sfilarsi durante l'utilizzo.

Configurazione Femmina

Inserire il dado nella sede e utilizzare una vite dal lato opposto per trascinarlo completamente fino al fondo della sede.

Per facilitare l'operazione può essere utile serrare la vite con una chiave.

Configurazione Maschio

Inserire il bullone nel pomello e avvitare un dado esterno sulla parte filettata per trascinare il bullone completamente all'interno della sede fino alla battuta.

Continuare a serrare finché il bullone non risulta perfettamente bloccato.

Questa procedura garantisce il corretto posizionamento dell'hardware e la massima resistenza meccanica.

Ideali per

• Officina
• Fai-da-te
• CNC
• Stampanti 3D
• Dime e attrezzature
• Morsetti
• Modellismo
• Elettronica
• Attrezzature regolabili
• Progetti meccanici personalizzati

Specifiche Tecniche

Caratteristiche comuni

• Filettatura: M6
• Esagono dado: 10 mm
• Profondità sede dado: 7 mm
• Foro inferiore passante: Ø6.25 mm
• Compatibili con dadi e bulloni M6
• 4 stili differenti
• 3 misure per ogni stile
• 12 modelli inclusi
• Compatibili con dadi standard e dadi autobloccanti (Nyloc)

Pomello Lobed

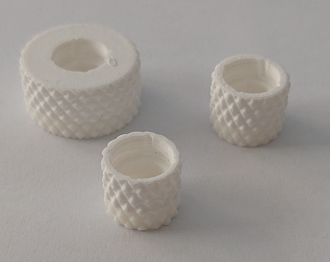

Pomello Diamond Knurled

Pomello Star

Pomello Wing

Impostazioni di stampa consigliate

Altezza layer: 0.16 mm
Infill: 20–40%
Pareti: 2–5
Materiale: PLA, PETG, ABS, ASA
Supporti: non necessari

Progettati per offrire un'elevata resistenza meccanica, una stampa semplice e una presa confortevole nelle applicazioni quotidiane.
