〔物质宇宙〕014 模块化多层组合堆叠置物架

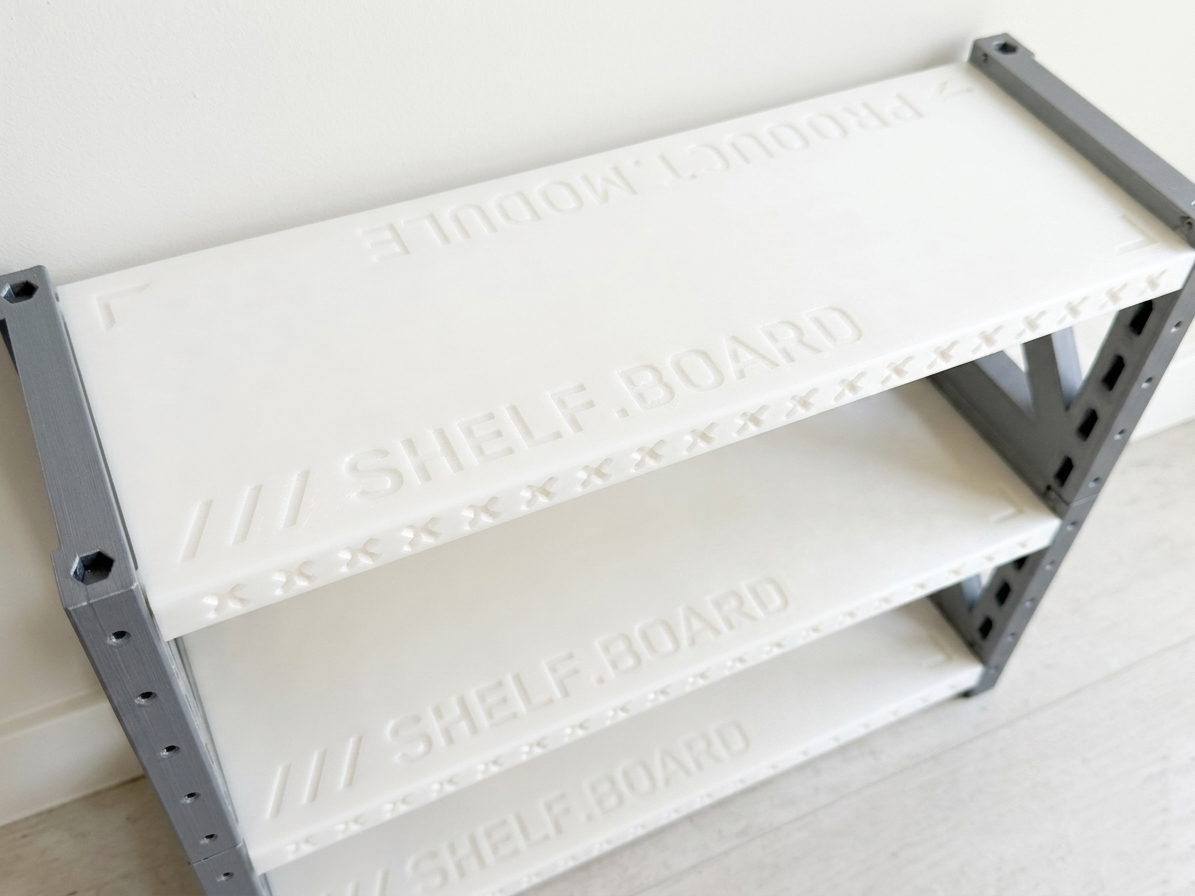

厨房需要一些置物架，为应对高湿且瓶罐较多的环境，设计了这款自由调节、稳固耐用的模块化堆叠置物架。

👏 欢迎助力，激励我解锁更多配置尺寸

模型说明

• 模块组合：根据不同组合用途分为 Board（层板）、SidePanel（侧面板）、Base（底座） 和 Guardrail（护栏） 等模块，可根据需要自行组合
• 风格鲜明：设计语言杂糅了科幻中的赛博朋克、未来主义、工业等元素
• 设计合理：利用镂空和拉筋，在关键部位做到提高强度、减少应力集中、节省材料的同时，还不依赖切片软件配置
• 配件自由：所有五金配件均可使用耗材丝替代
• 极少支撑：模型支撑量极少，仅 SidePanel 插销部分使用了树状支撑，Base 底部垫片凹槽部分留有细小支撑走线，且支撑部分均有优化且实测过打印质量

配件参考

• 8*0.5mm 圆形硅胶垫片（非必需，粘在 Base 底部凹槽处即可）

以下五金配件均可使用耗材丝替代

• M2*12mm 沉头螺丝
• φ1.8mm 圆柱销

安装指南

1. 竖直方向：将 SidePanel 底部的六角柱体插入另一个 SidePanel 或 Base 顶部的凹槽到位，再将圆柱销插入凹槽侧壁上的小孔中，如果有一定阻力，可使用小锤或其他硬物轻轻将其敲入；如使用耗材丝，只需同样方法插入并剪断多余部分
2. 水平方向：将 Board 或 Guardrail 两侧的插销插入 SidePanel 上对应的倒角长方形孔洞中，对齐中心小孔位置，再使用螺丝刀将 M2*12mm 沉头螺丝拧入到底即可（模型设计中五金配件主要在关键部位提供一定刚性支撑，对连接性的要求不高，同时还考虑了耗材丝的情况，因此留有余量，无需也无法拧入太紧）；如使用耗材丝，只需插入并剪断多余部分

打印建议

• 强烈建议使用 PETG / ABS / ASA 等韧性较强的材料打印
• 建议打印前做好耗材收缩率校准（可以参考我的相关模型），以保证你的工况与我尽可能一致，最大程度解决可能造成的公差问题。
• 打印前请务必清洁打印板以防止翘边，必要时可选择喷涂打印胶水

• 打印 Base 和 Base Small 模型时，请记得将底部凹槽处的细小支撑丝去除（下图绿色部分）
