Modelo 3D 桌面台钳（双螺柱，可更换夹持面） por Ms no MakerWorld

Descrição

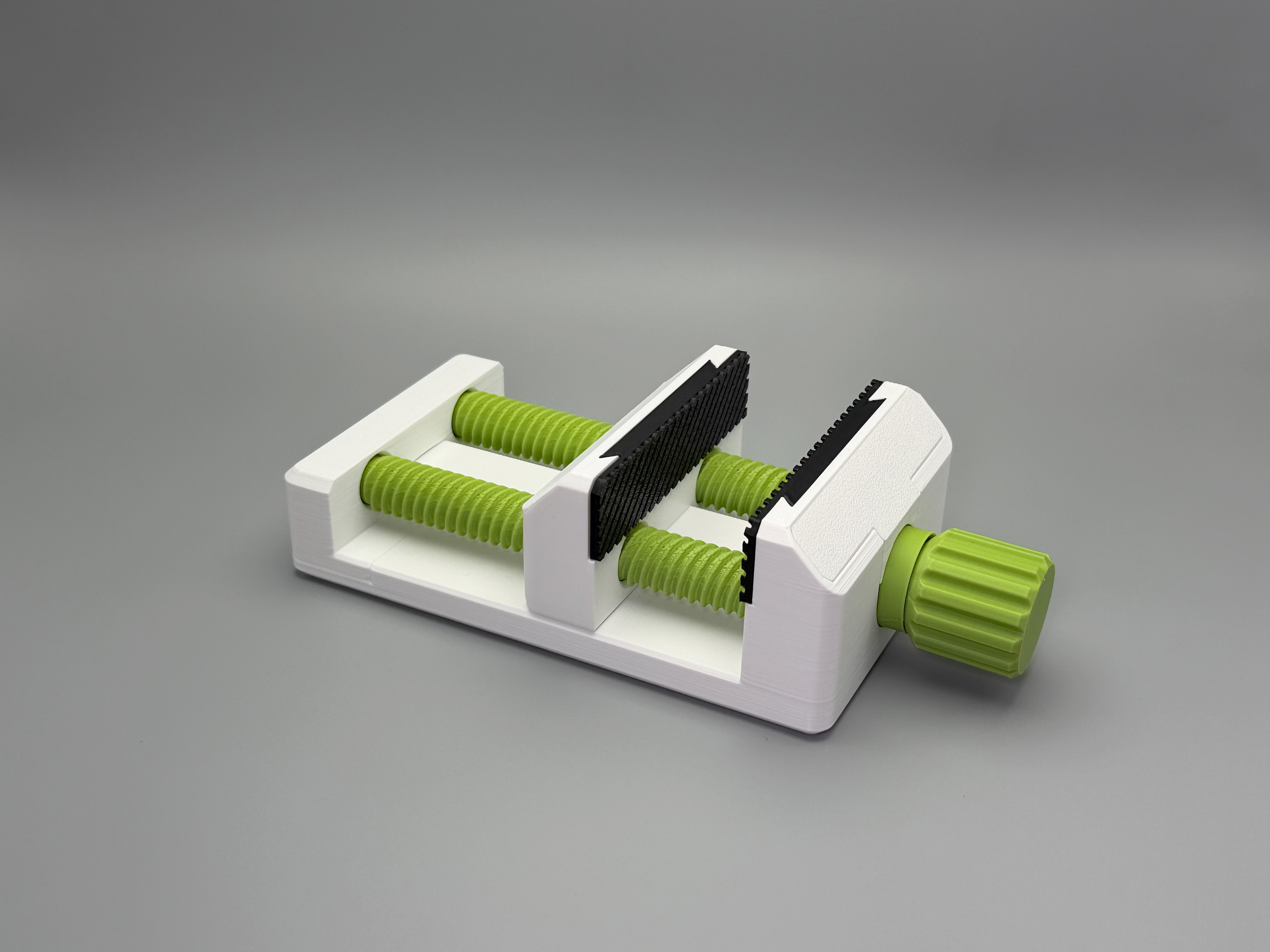

这是一个由齿轮组和双螺柱组成的桌面台钳，尺寸为140*78*49mm，夹持范围0-80mm，夹持宽度78mm。

它具有外观精美、坚固顺滑、实用的特点。



特点：

  • 无支撑打印，150g耗材使用量。
  • 简约风设计，在机械与美感之间达到平衡。
  • 可更换夹持面，支持TPU材料打印。
  • 坚固耐用，受力合理，可以在您的爱好中给与帮助。
  • 组装简单可靠，无需五金件，请详细阅读组装方法。

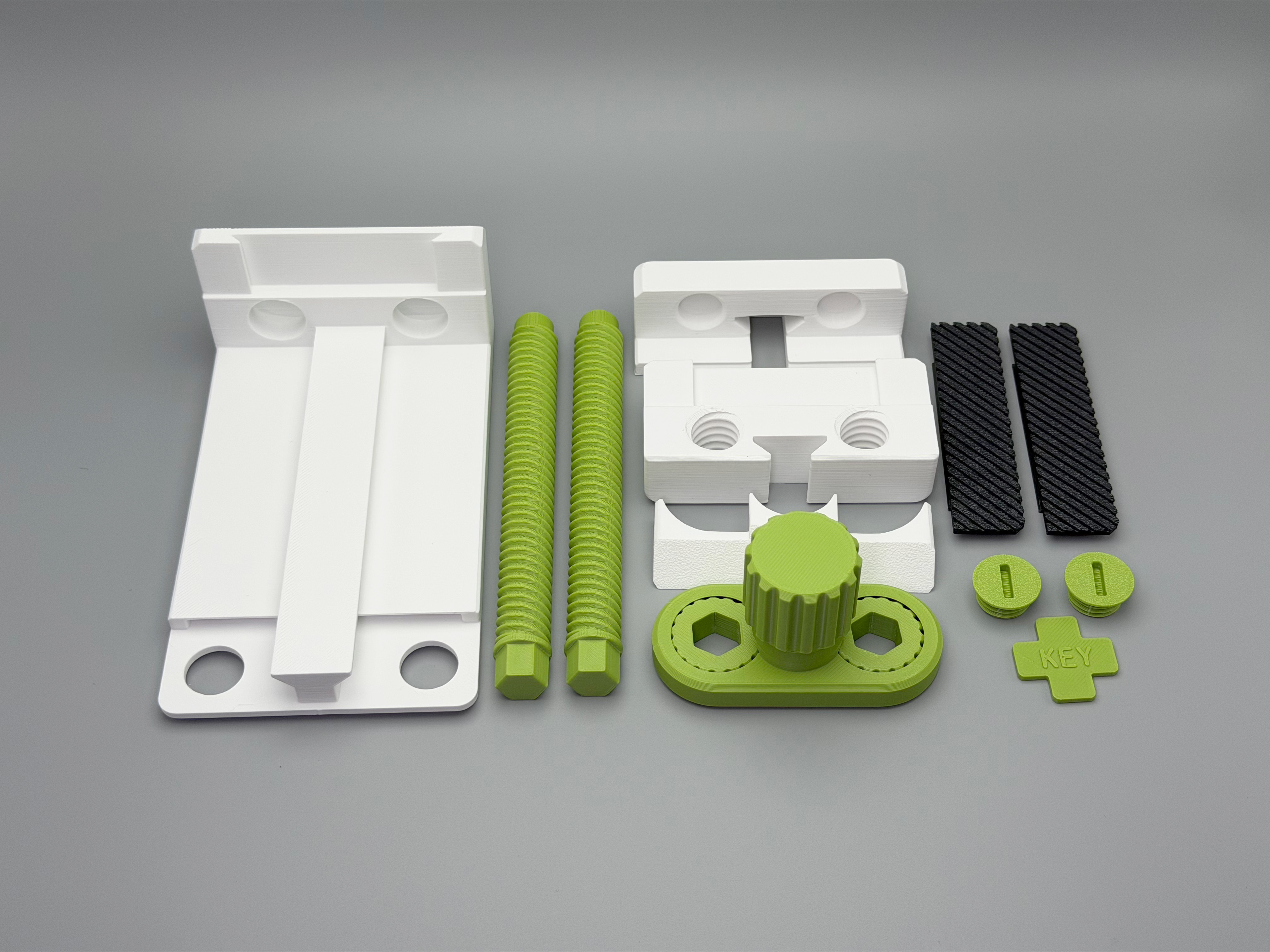

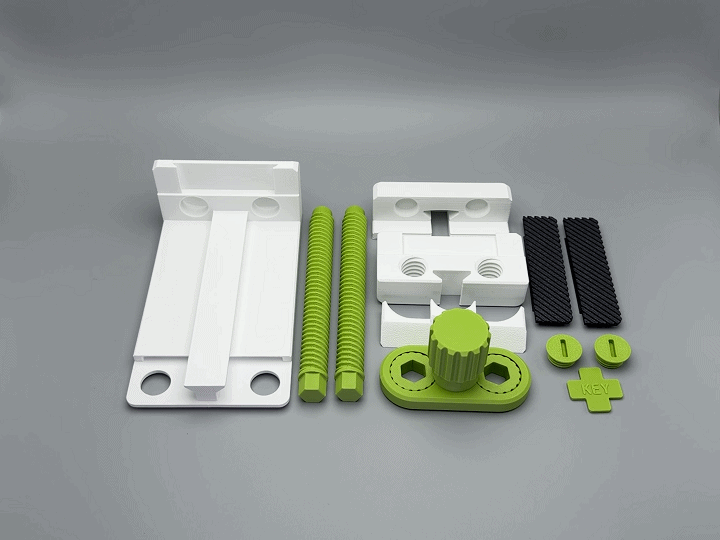

零部件：

  • 双螺柱螺纹为平行的三条螺纹线，以保证与滑块的接触面与六边形头部对应，但更要注意两根螺柱的同步性，组装时请按照介绍组装。
  • 尾盖与主体螺丝连接，大力夹持可能会有细小缝隙，可选使用胶水永久连接。
  • 如需更更顺畅的使用，可提前在齿轮组、尾盖两个圆孔中滴入少量打印机润滑油。
  • 夹持垫使用硬质材料或TPU打印均可。
  • 经测试在打印机以及耗材设置正常时，比例缩小至85%可正常使用，可适当缩放以满足需求。

组装及注意事项：

  1. 将齿轮组安装进主体，并盖好上盖。
  2. 将两根螺柱六边形部位插入齿轮组底部，并保持平面（螺纹切割面）朝向一致。（一定要使劲插到底部，不然会导致螺纹错位，以致尾盖无法插到底（滑块不顺畅或者尾盖无法插入到底，请检查两根螺柱平面是否一致或者是否两根都插到位））。
  3. 将滑块插入，旋转手柄使滑块入轨（如滑动不顺畅，请检查第二步）。
  4. 将尾盖插入到底，并锁紧底部螺丝。（如尾盖插入有缝隙，请检查第二步）。



*此模型与此前发布的双轴桌面台钳完全不同，滑块朝向改变、齿轮组结构不同、整体结构与不同，以满足不同用户的需求。制作中在结构稳定性、组装简易性、外观合理性、实用性等方面，设计以及测试无数次，最终得到此方案，希望此模型能够帮助到您！
