【低多边形】履带式反铲挖掘机全可动拼装模型

模型简介

鸣谢
本模型的履带机构设计过程中参考学习了SOFUN_ART 的优秀作品，在此表示感谢。

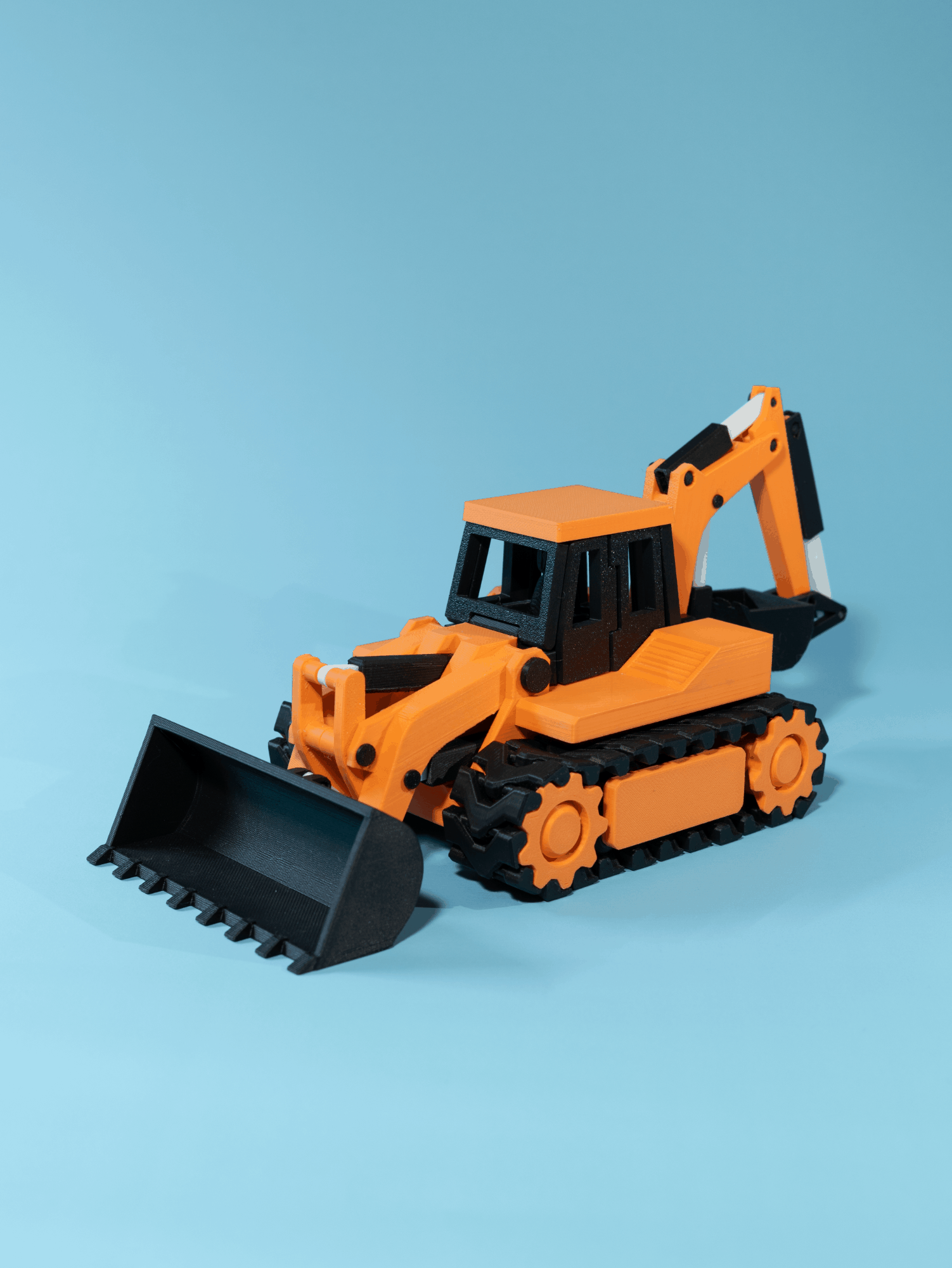

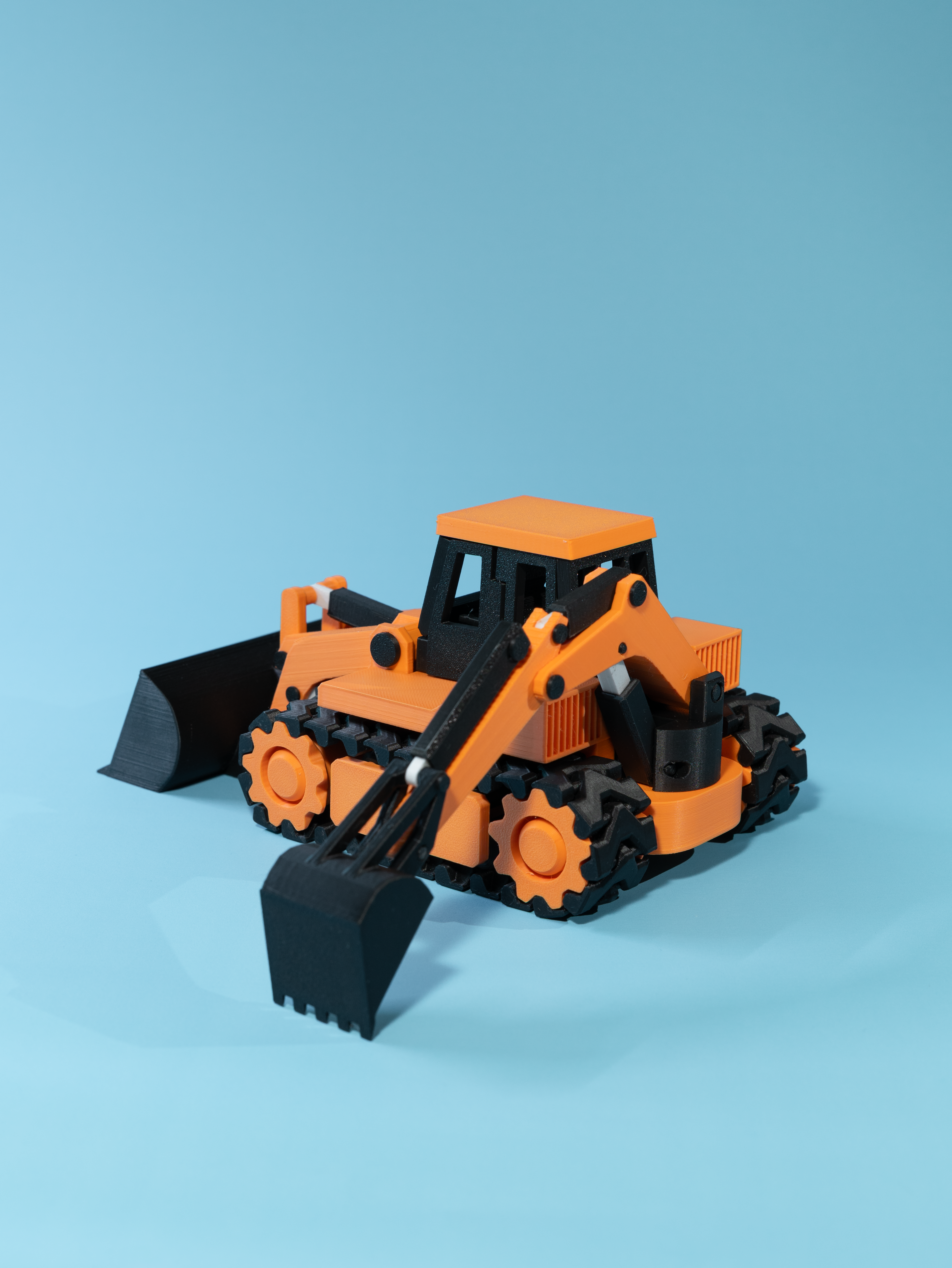

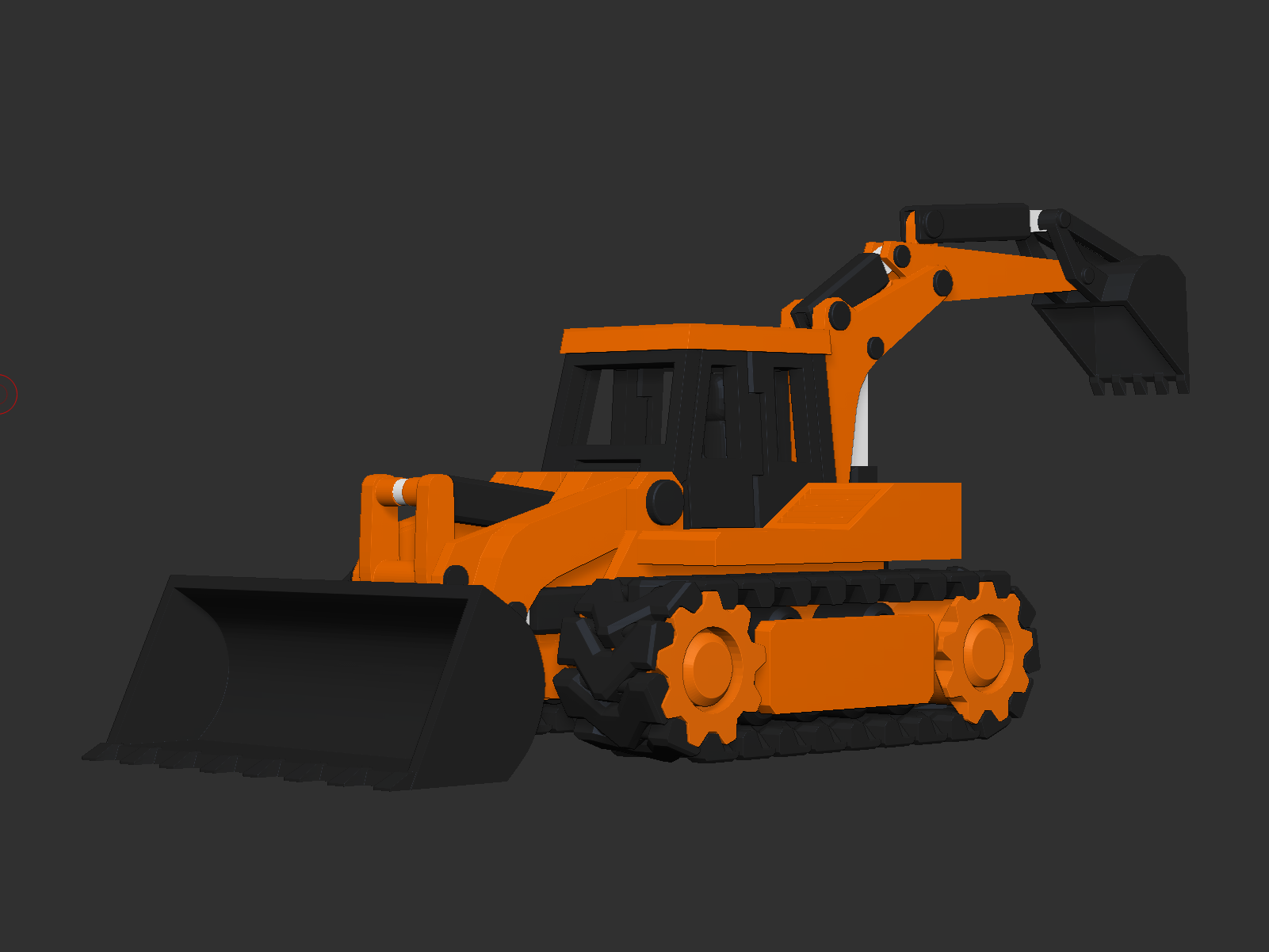

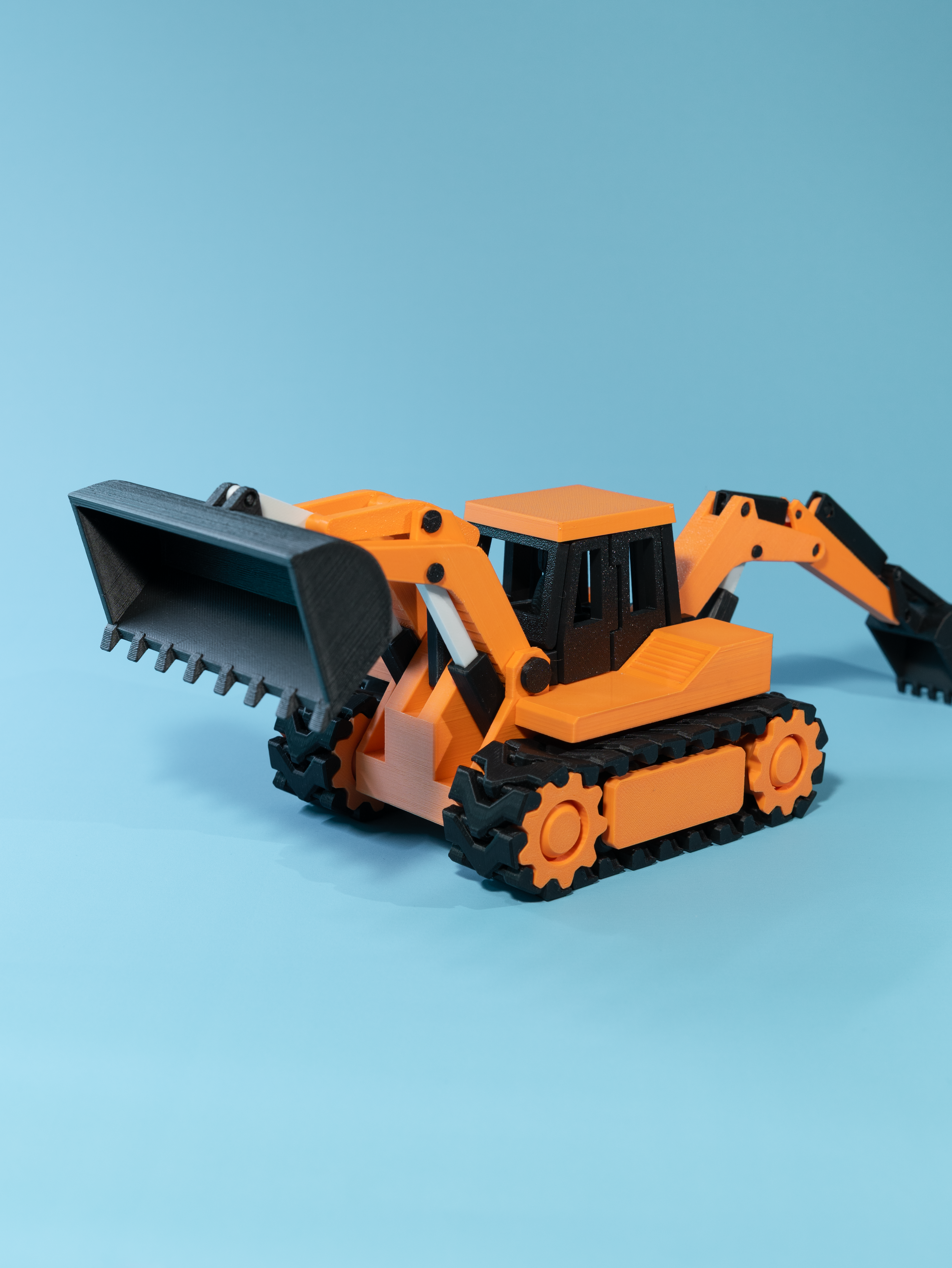

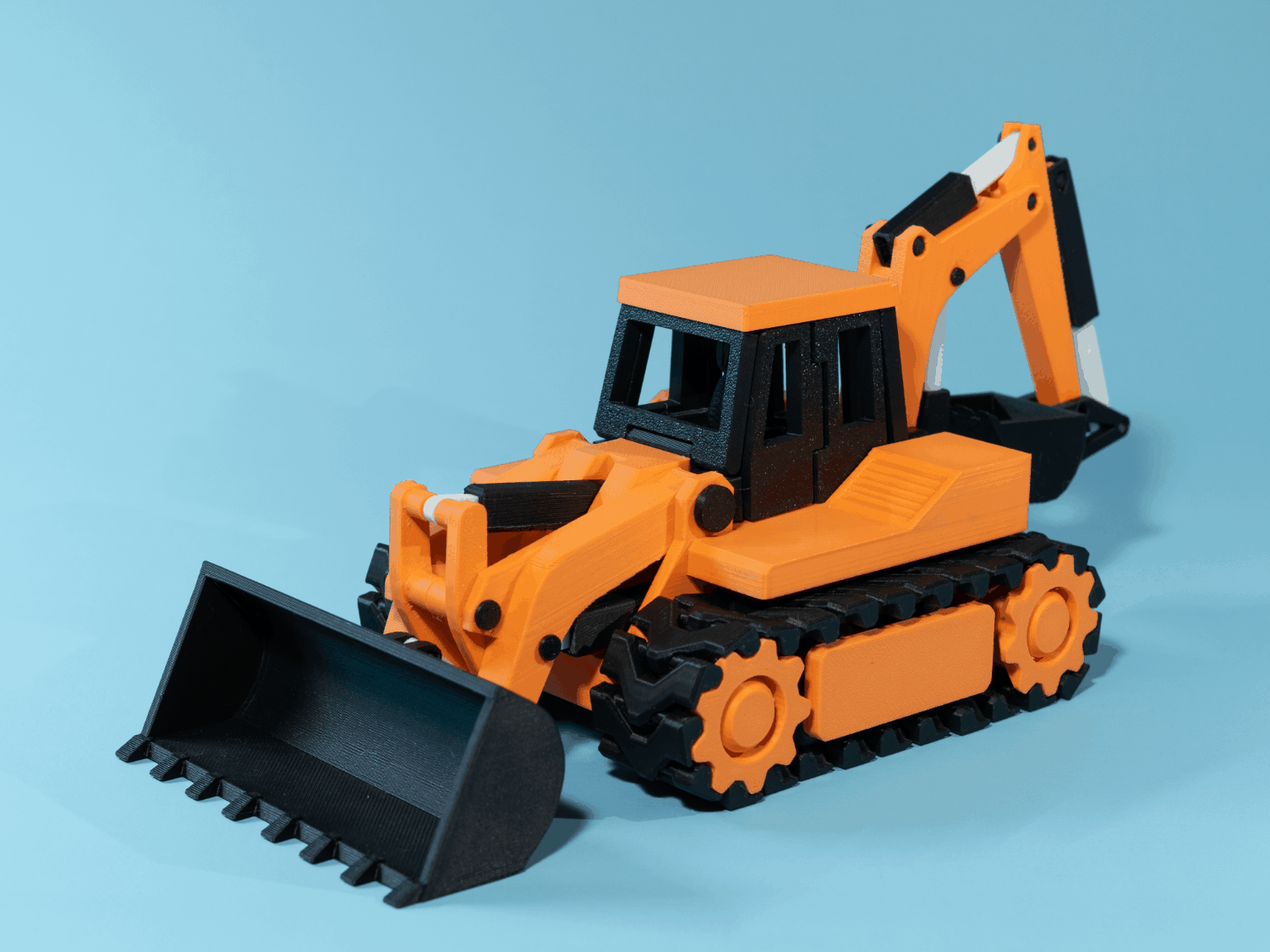

我注意到反铲挖掘机（两头忙）几乎没有履带式的，而我觉得履带式的看起来更酷，所以自己设计并制作了这款履带式反铲挖掘机，采用低多边形风格设计，兼顾美观和可动。

模型设计亮点

• 打印友好：整体无支撑，无AMS，仅部分模型有裙边
• 免五金件：全部为打印零件，无需五金件
• 全可动设计：车门、座椅、铲斗、挖斗、轮子、履带全部可动

打印设置建议

为了获得最佳的效果展示，建议参考以下设置：

• 打印耗材：拓竹PLA Matte
• 打印设置：建议不要改动加粗部分（2层墙、0.2mm层高、填充率15%~20%、桥接流量1.5、桥接速度10mm/s、液压套杆开启Brim仅外侧，4mm）

组装说明

备份零件：我上传了缩小了5%的固定钉和液压杆的文件，如果原版文件很难装入，请下载缩小版本

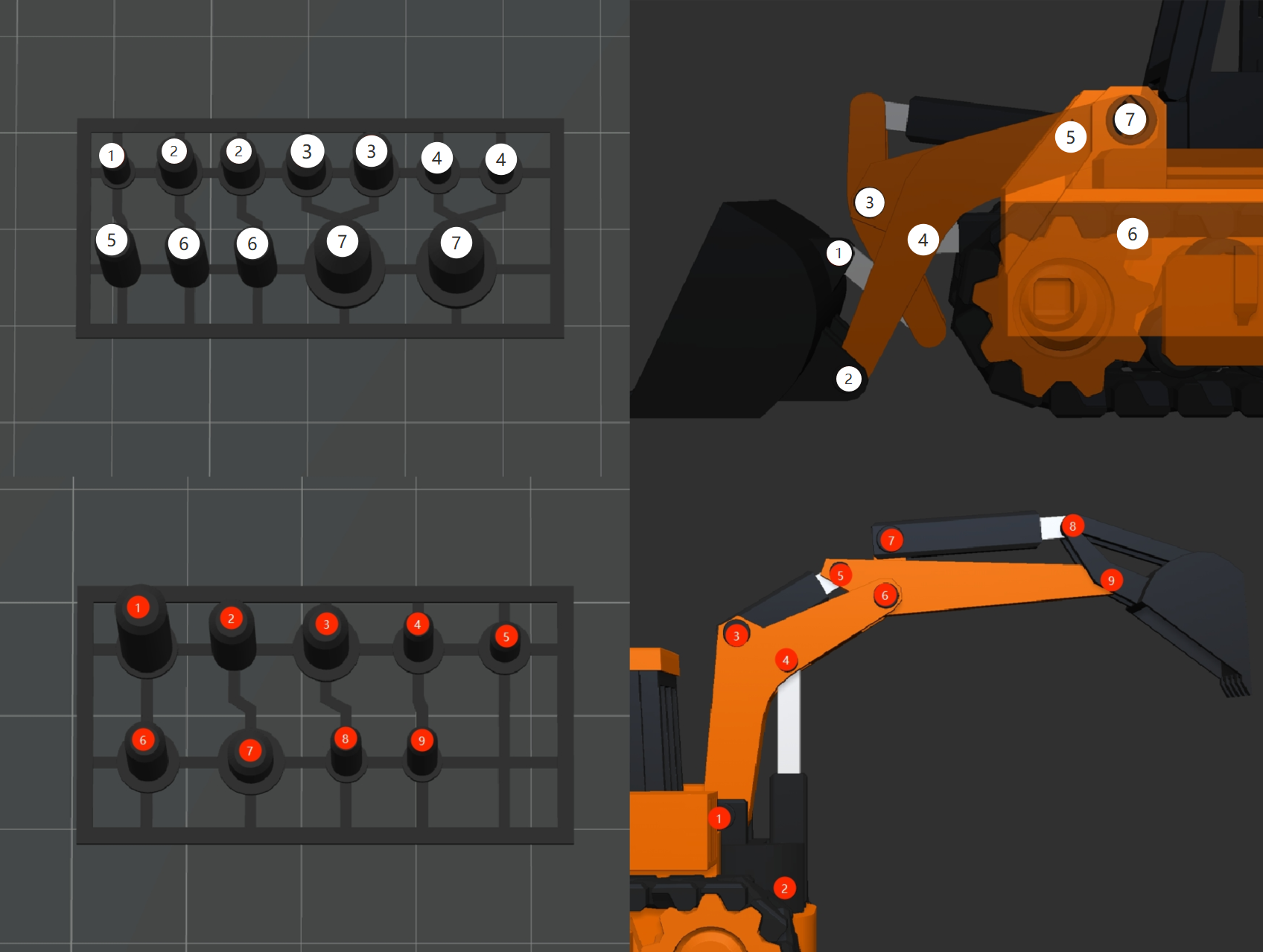

固定钉标注：固定钉采用流道设计，请按标注装配

如果你喜欢这个模型，请点赞并分享你的作品照片！如果有任何改进建议，欢迎再评论区留言。

组装指南

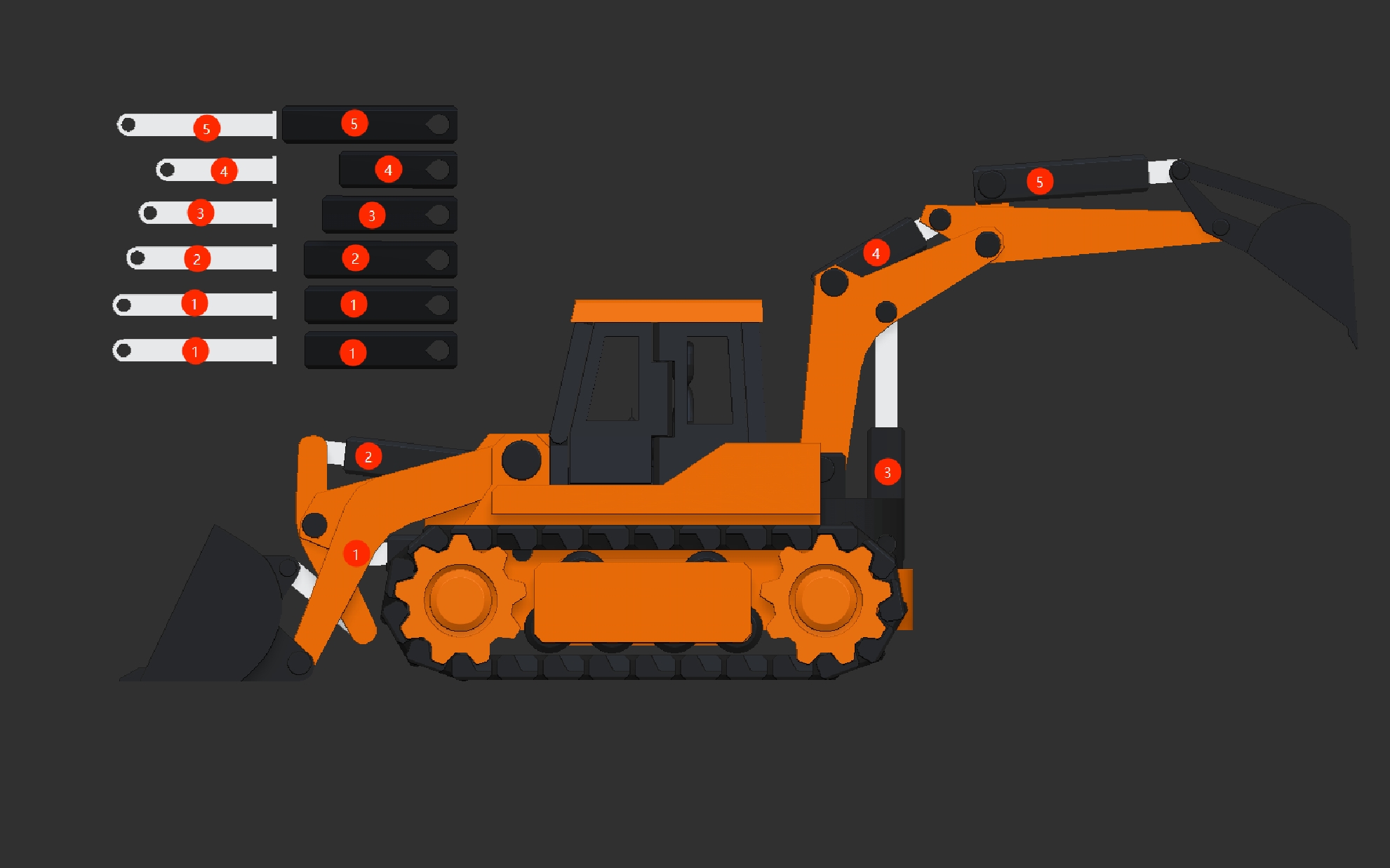

按标注数字区分零件位置，液压装置请按长短粗细区分

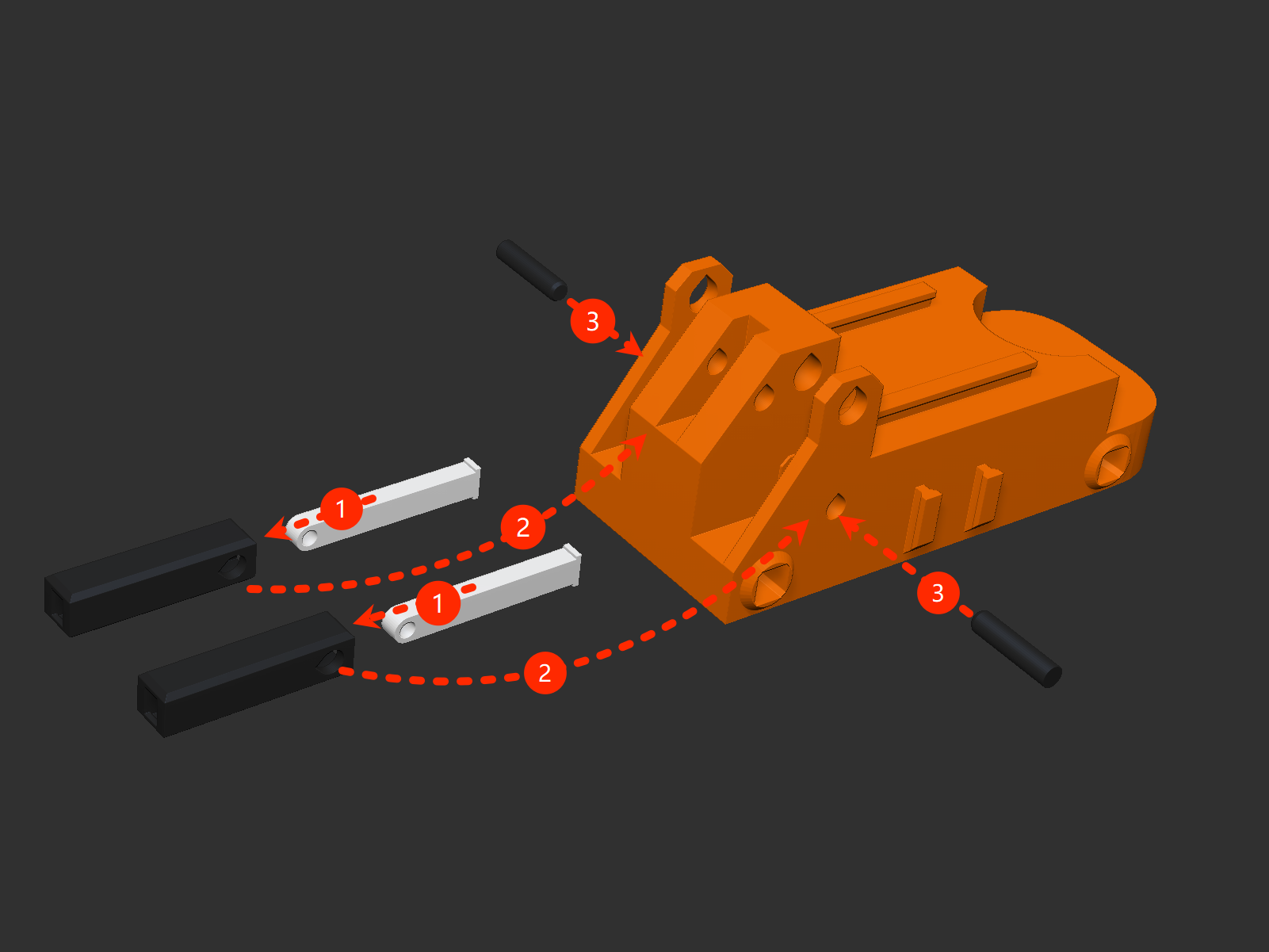

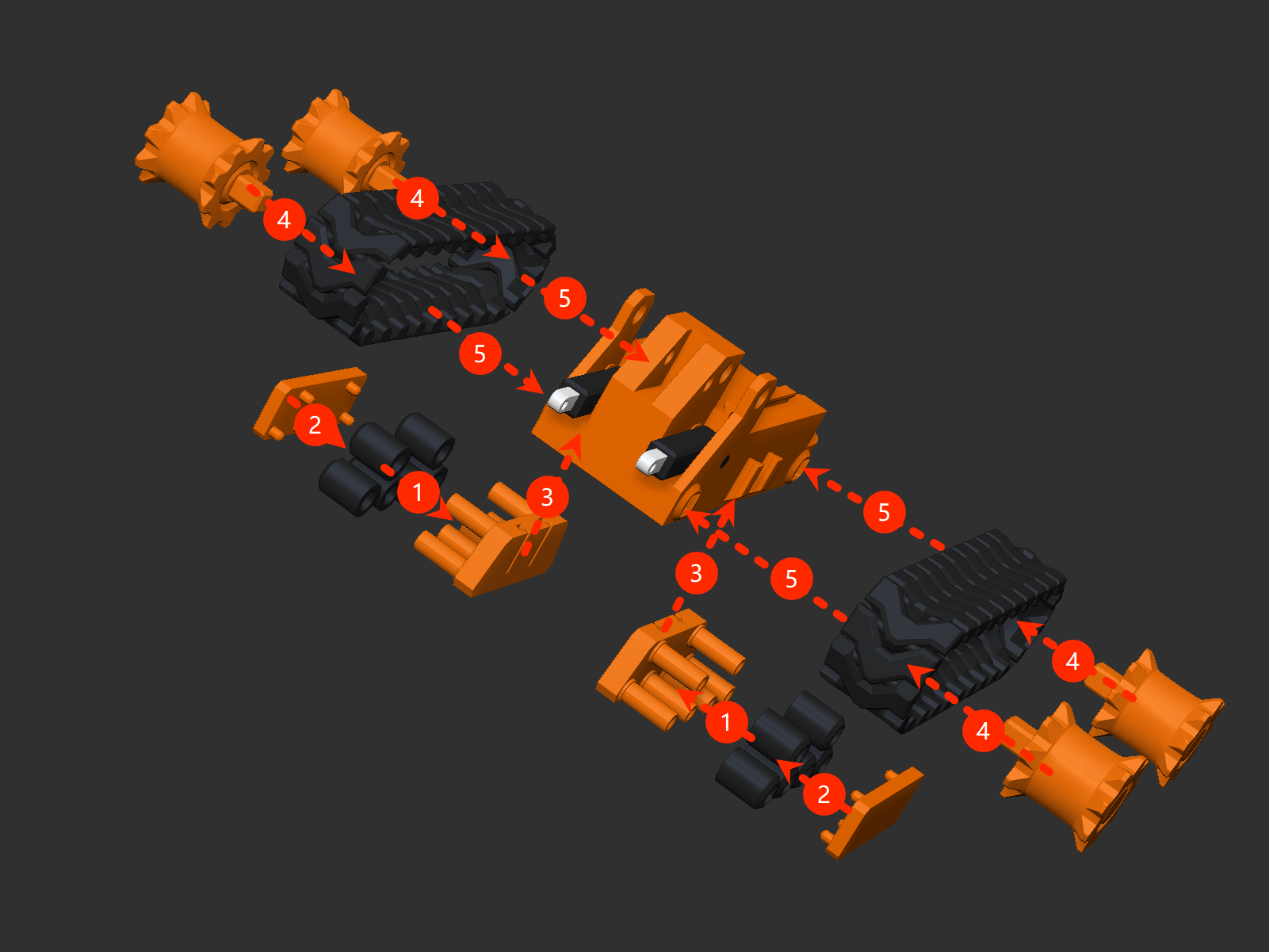

1. 按照序号顺序先组装液压装置，然后再将液压装置装入底盘（不要先安装履带）





2. 按照序号先组装辅助轮并安装到底盘上，然后再将履带套在驱动轮上，两个轮子携带着履带一起装入底盘（否则将无法装入履带）

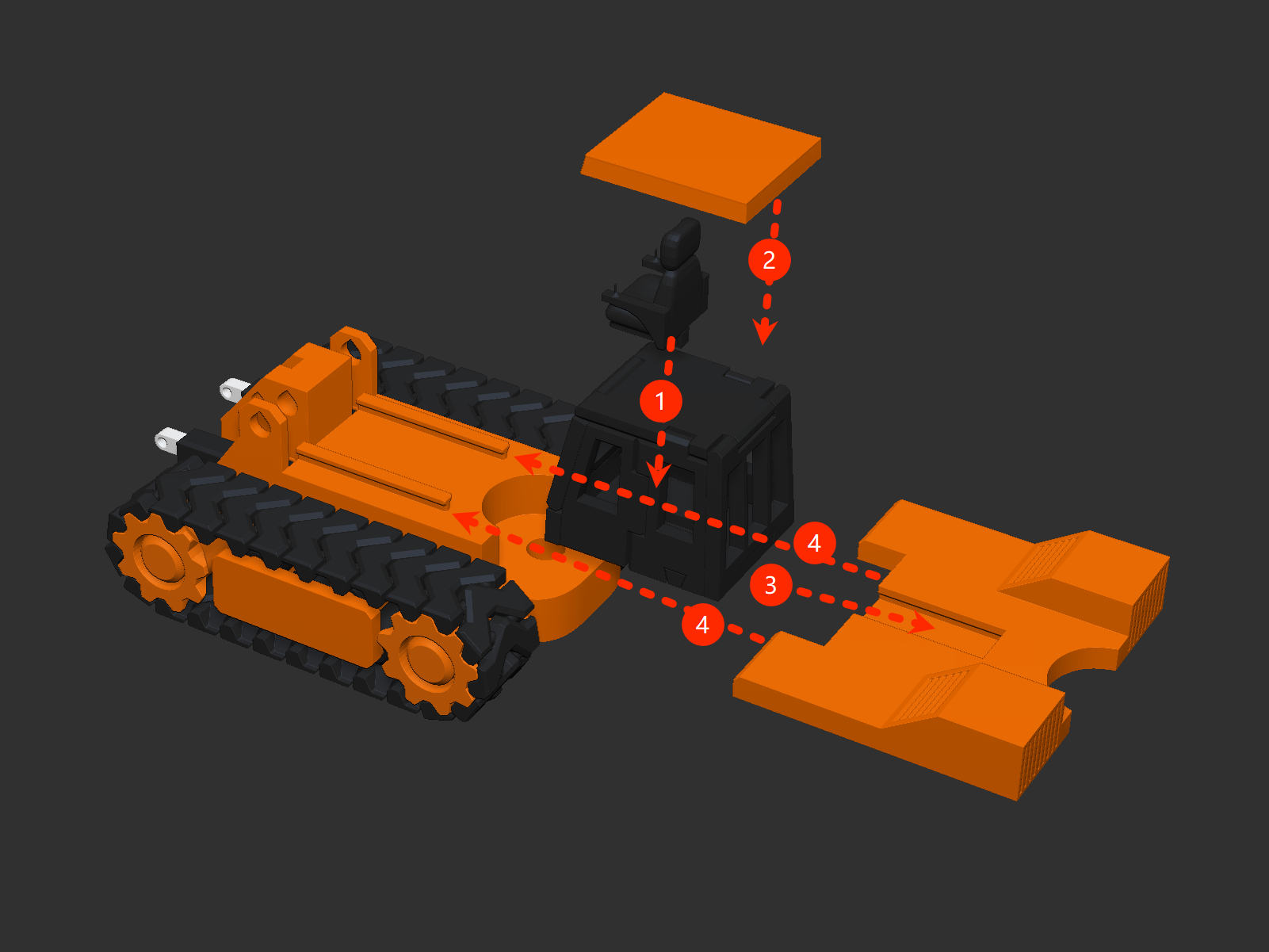

3. 先将座椅装入驾驶室，然后折叠驾驶室直至图中样子，按照图例组装驾驶平台

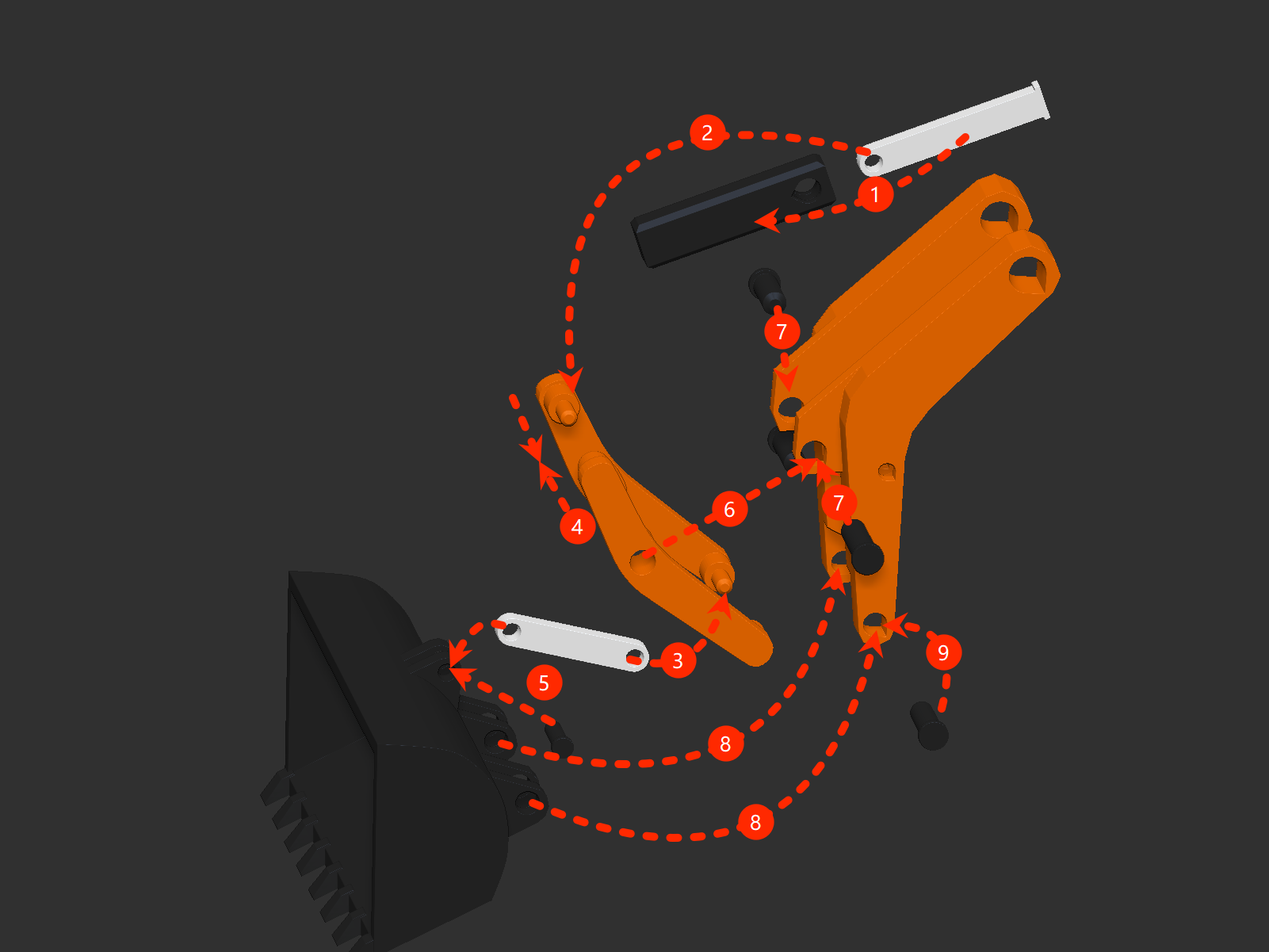

4. 如图所示组装铲斗与机械臂

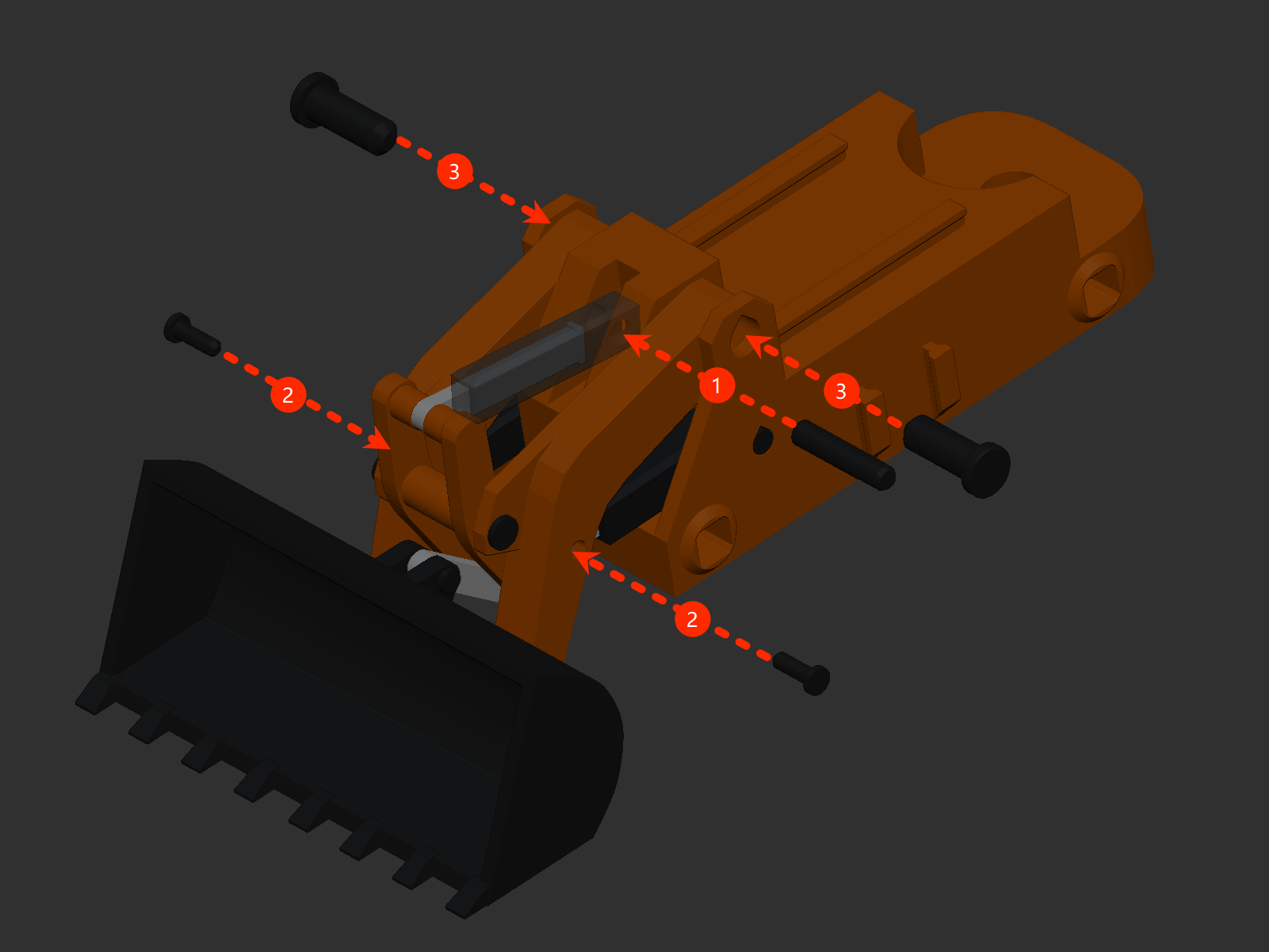

5. 将整个铲斗与机械臂装入底盘，按图例顺序组装固定钉

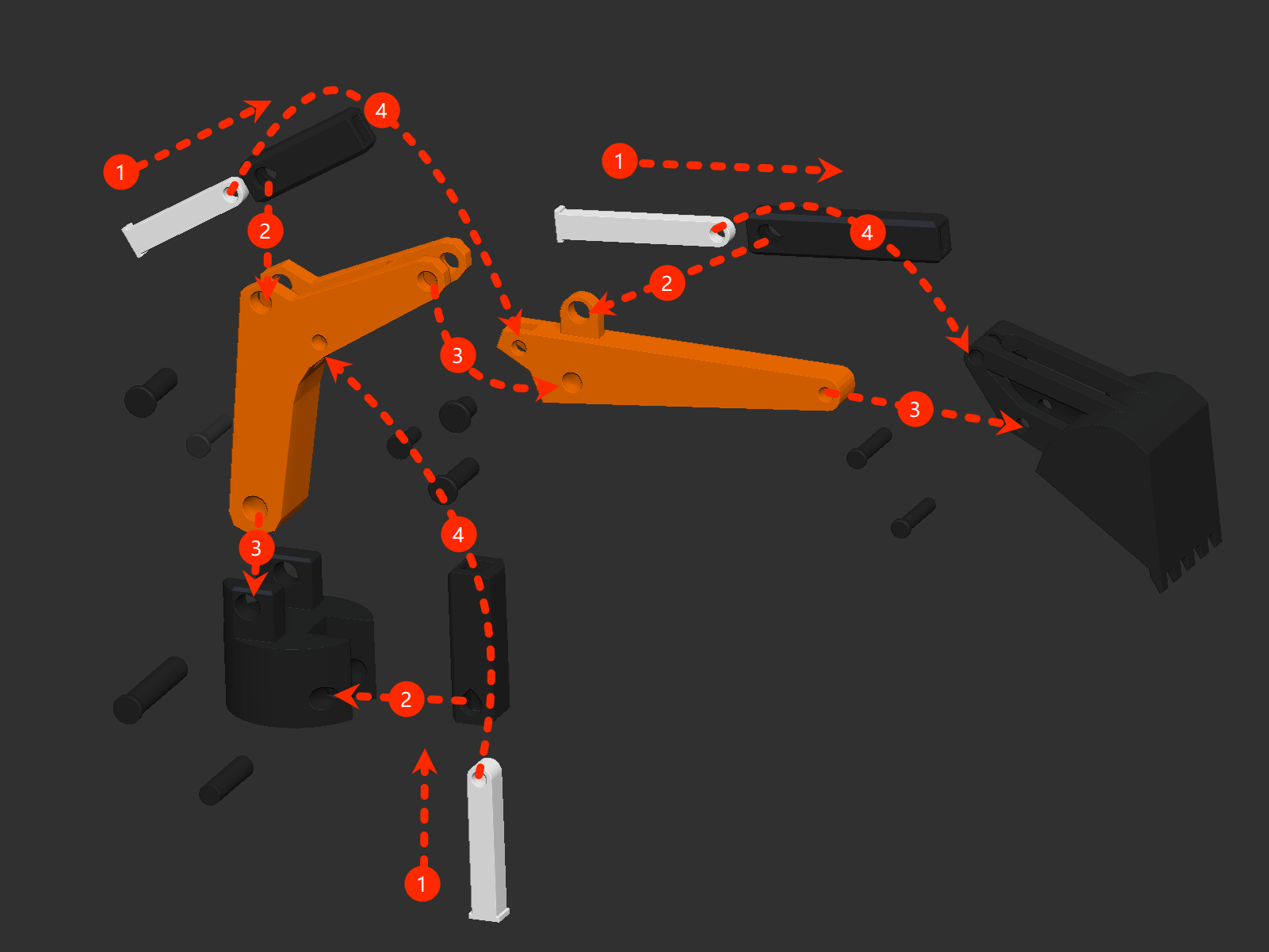

6. 按图例顺序组装挖斗和机械臂

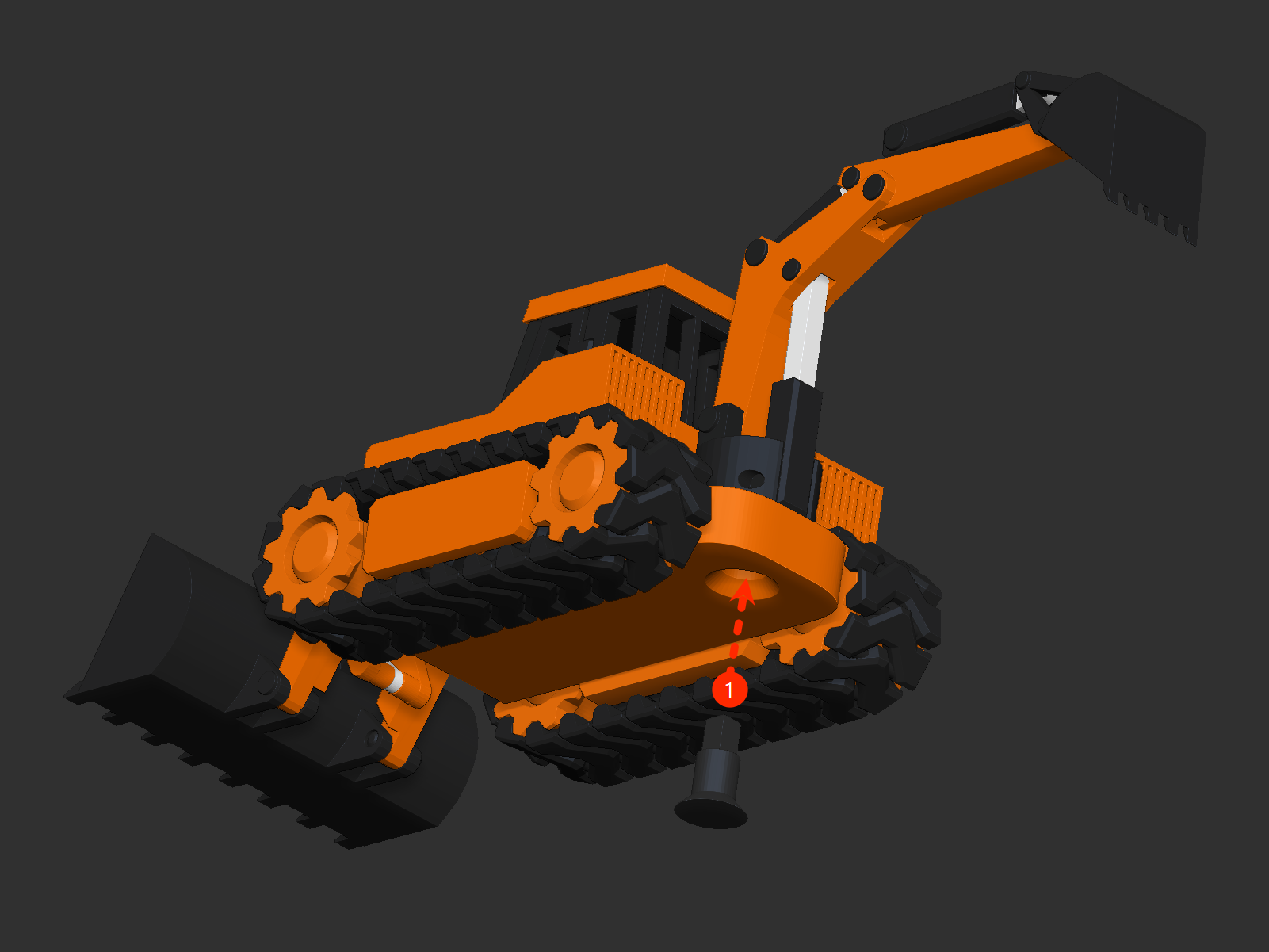

7. 将整个挖掘模块装入底盘



8. 大功告成！
