个人图鉴NO.136，制作难度：⭐⭐⭐⭐⭐

原作者：速玩S-ONE

蒜Q。其实外观挺适合打印的，骡子最大的问题都是配重，开甲陀螺更甚。整体结构已按照打印做了重新设计，使用大量的3*6mm定位销解决配重问题，安装完了手非常痛。整体是高难度模型，零件细碎，且定位销都不好装，需要工具或者手钻扩孔，手残党劝退。

PETG打印必须喷胶，否则大概率翻车！

常规打印盘1-3。盘4-5是5mm磁铁版，方便磁力不够的时候更换N52

• 需要准备的配件：
  • 1个高品质R188轴承
  • 3个6*3mm强力磁铁（N35基本够玩）
  • 6个6*2mm强力磁铁（N35基本够玩）
  • 18个M2*4沉头螺丝
  • 6条2mm*10mm定位销
  • 6条3mm*8mm定位销
  • 24条3mm*6mm定位销
  • 1对M3*16外六角螺丝螺母
  • 定位销安装需要2mm手钻或者扩孔装备

  • 502或其他胶水按需

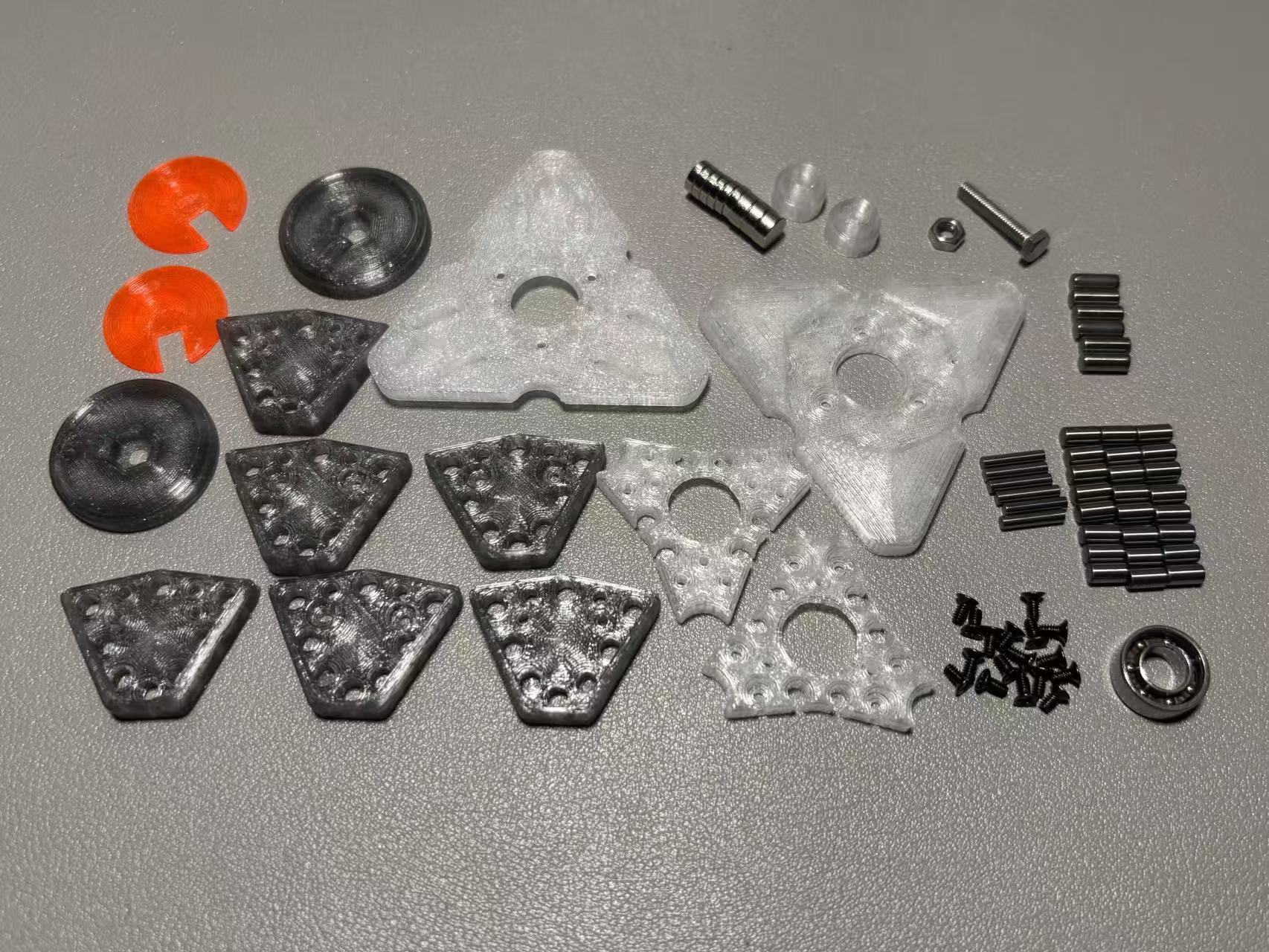

• 零件一览：

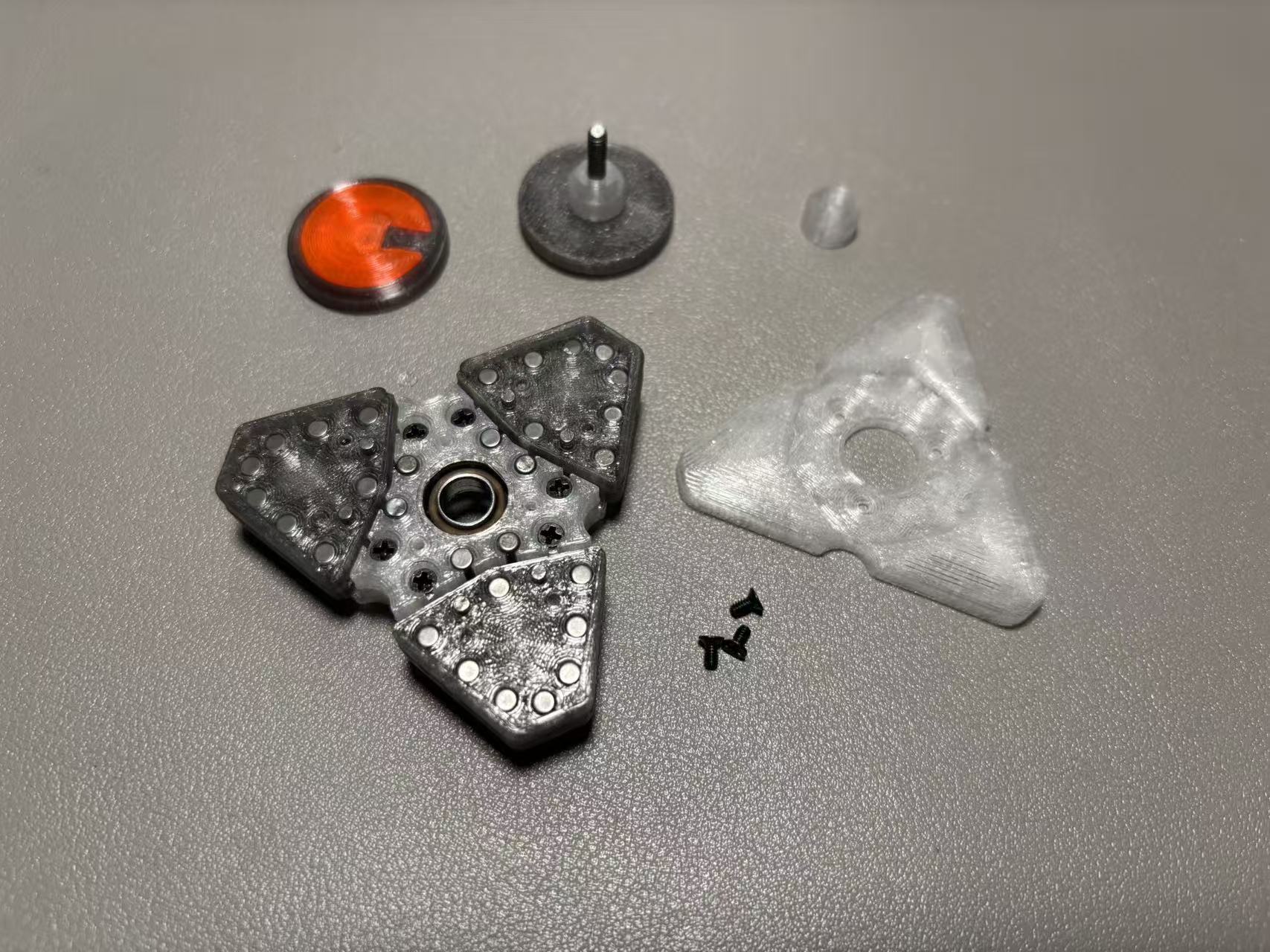

• 装配步骤：

  ①取出两片外甲，装入6个6*2mm强力磁铁备用，注意磁力方向，整个陀螺的所有磁铁都为同向

  ②取出放轴承的两片核心零件，卡入R188轴承，使用6个M2*4沉头螺丝扭紧固定

  ③接第二步核心零件，安装6条3mm*8mm定位销后，使用3个M2*4沉头螺丝扭紧到一片外甲上

  ④取出3对开甲结构，分别装入3个6*3mm强力磁铁（注意方向）和24条3mm*6mm定位销，合并后扭入6个M2*4沉头螺丝固定

  ⑤接第四步零件，使用手捻钻扩孔后，装入6条2mm*10mm定位销；之后把3对开甲零件，全部卡入第三步准备好的零件上

  ⑥合并另一侧的外甲，使用剩下的3个M2*4沉头螺丝扭紧；

  ⑥将M3*16六角螺丝螺母分别放入对锁的六边形位置，使用对锁外边的装饰盖盖住孔位

  ⑦公母对锁连接、拧紧，即大功告成



  整体结构其实和本人制作的太虚游基本一致，剩余安装提示可参考

  【解压EDC】太虚游古风棱镜开甲陀螺 - 免费 3D 打印模型 - MakerWorld。
