一个按照特定3A大电流聚合物三元锂电池充电保护板设计的快速安装面板（上图有该模块PCB图，一样就可以用），可以应用在加装、改造、设计等场景。

      分2个打印配置，卡扣固定面板以及螺丝固定面板，面板类型打印件配置有辅助开孔定位器。

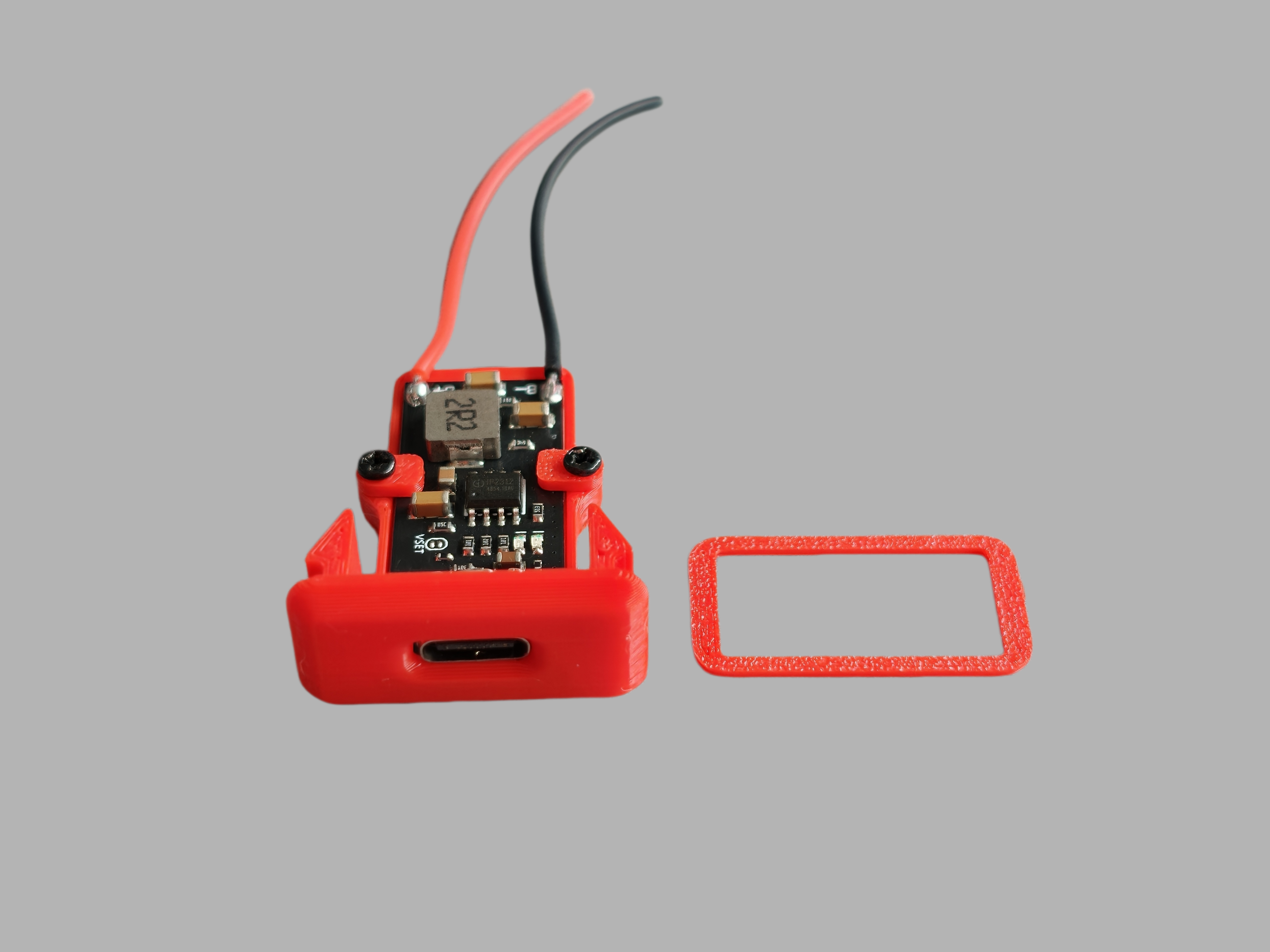

1、卡扣固定面板：该面板需要M2*5螺丝2颗（PCB2颗），卡扣版设计卡扣厚度为3mm（辅助开孔定位器可充当垫片，并且可以根据具体应用壁厚在切片软件自行更改辅助器Z轴高度）。

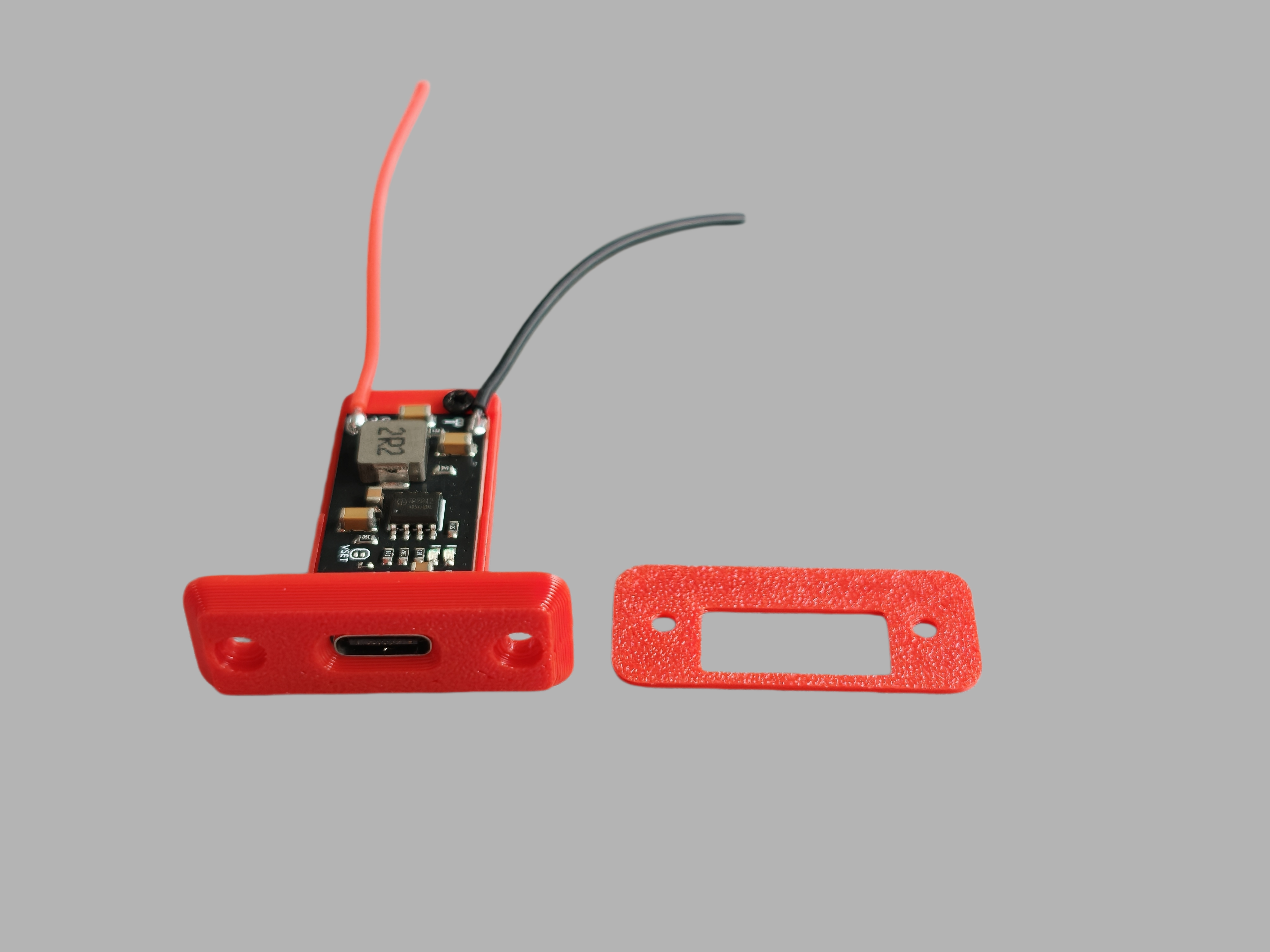

2、螺丝固定面板：该面板需要M2*5螺丝1颗（PCB1颗），M3螺丝2颗（固定面板）。辅助开孔定位器可充当M3螺丝咬合垫片，并且可以根据需求在切片软件自行更改辅助器Z轴高度。

注：仔细观察会发现Type-c口与模型有一点缝隙，这其实不是测量失误，而是我发现一些PCB板在焊接元件时并不是100%居中垂直的，保留一定的缝隙是为了更好的应对此类问题。
