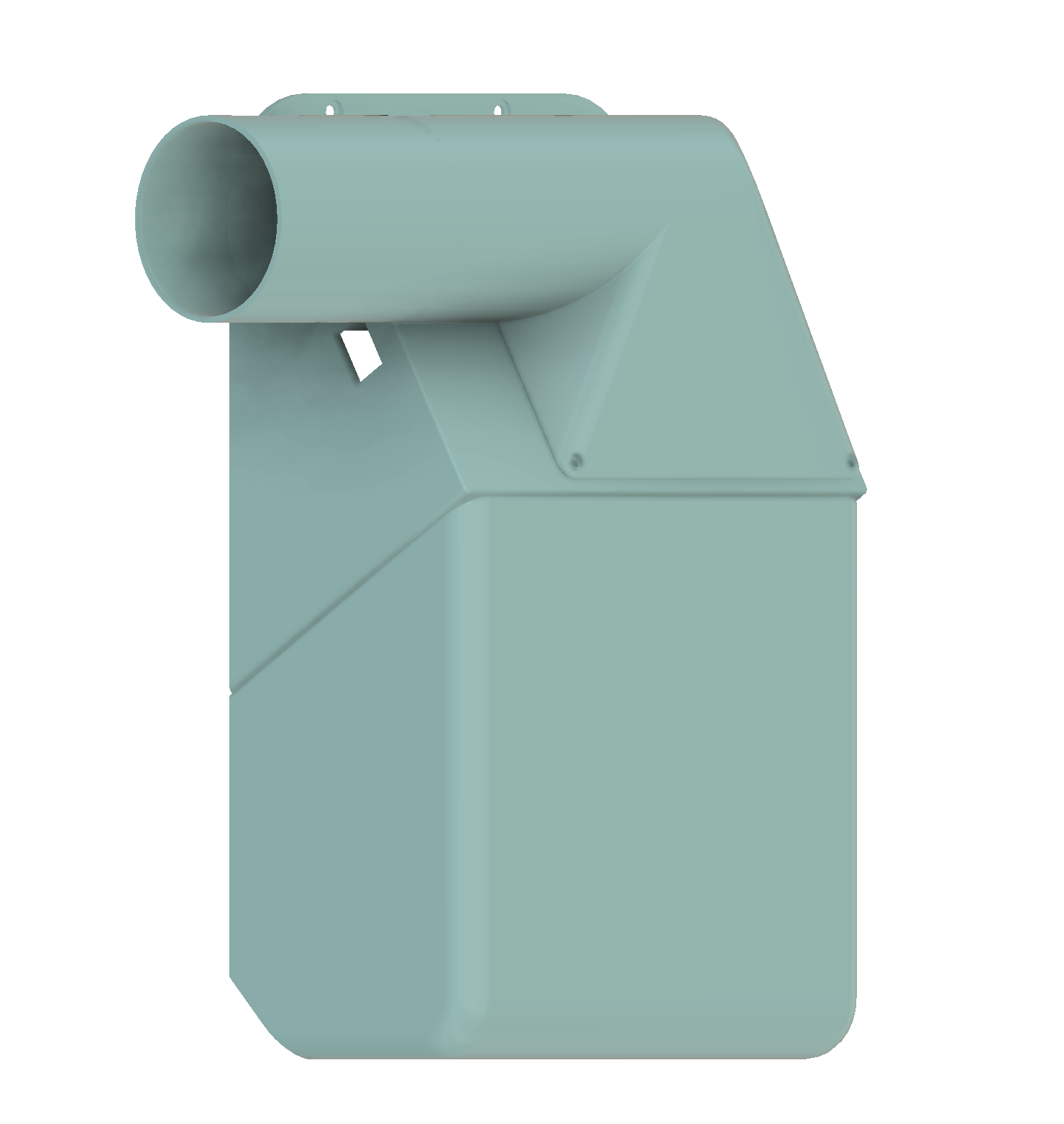

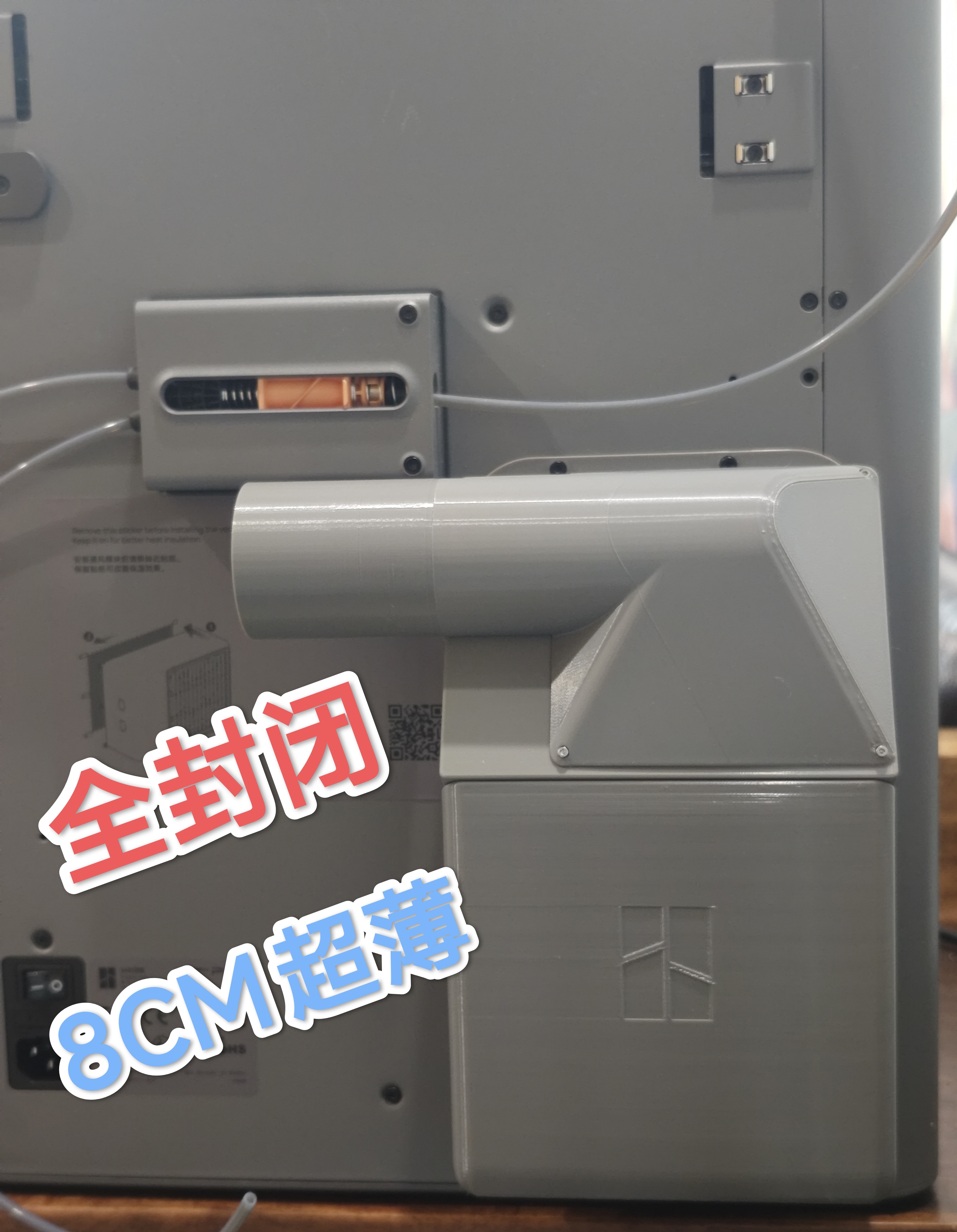

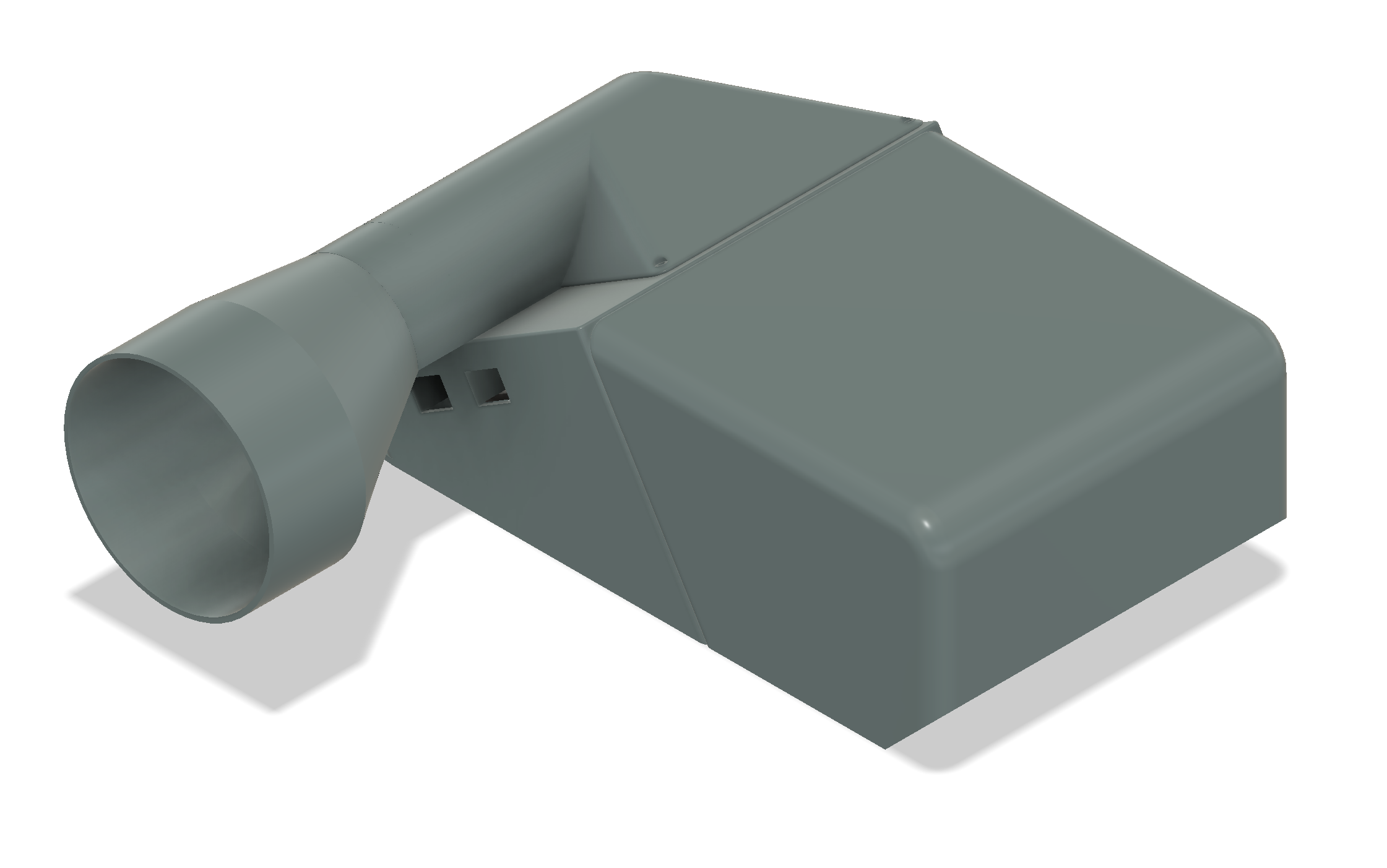

本模型基于官方外排风扇套件设计，将竹屎口与主板散热口这两处容易发生废气外溢的部位封在风扇内侧。

旨在提升拓竹P2S的密封性，最大程度封住废气外排通道。

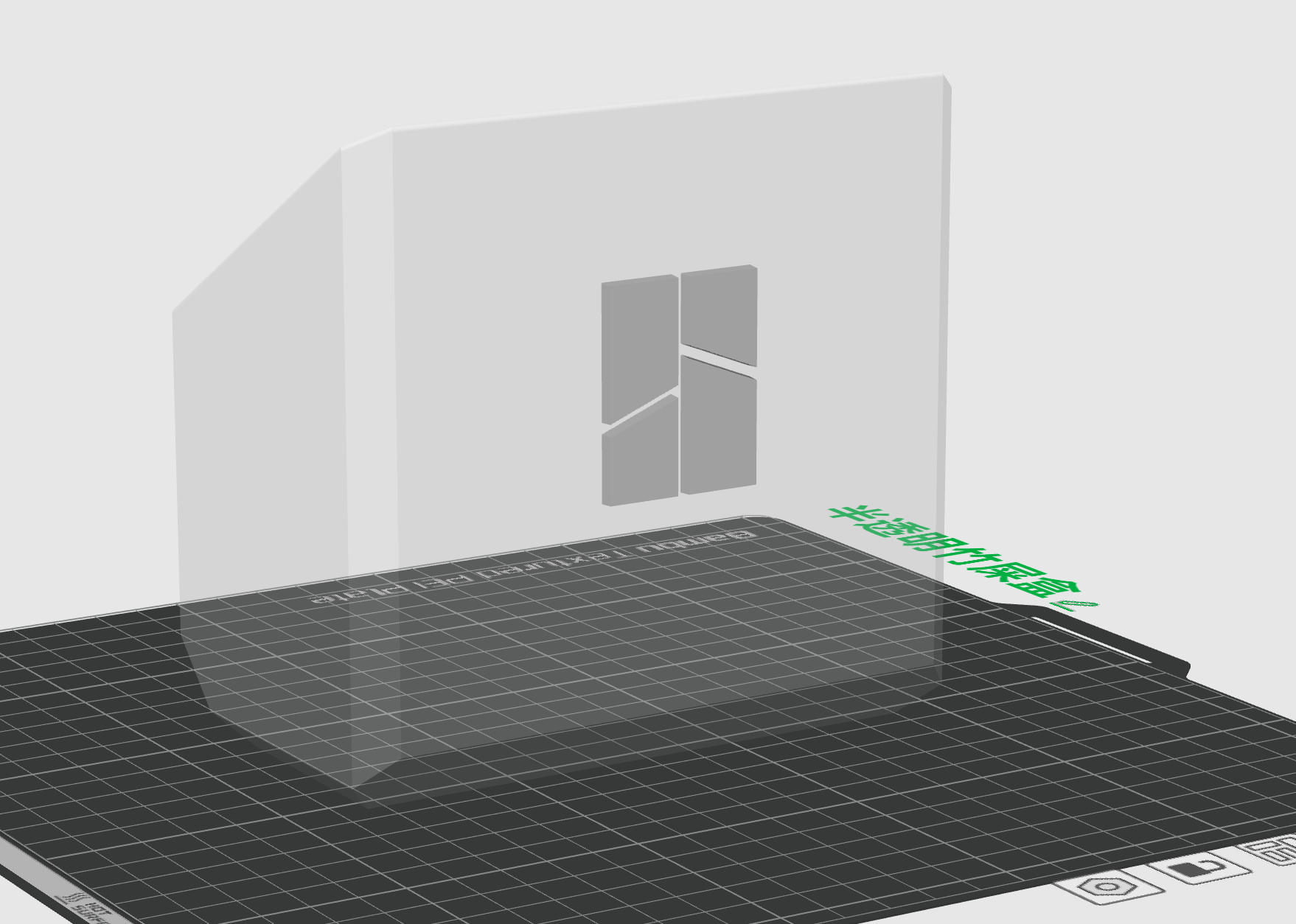

模型包含一个容量0.8升的超大封闭竹屎盒，可选择用透明耗材方便观察。

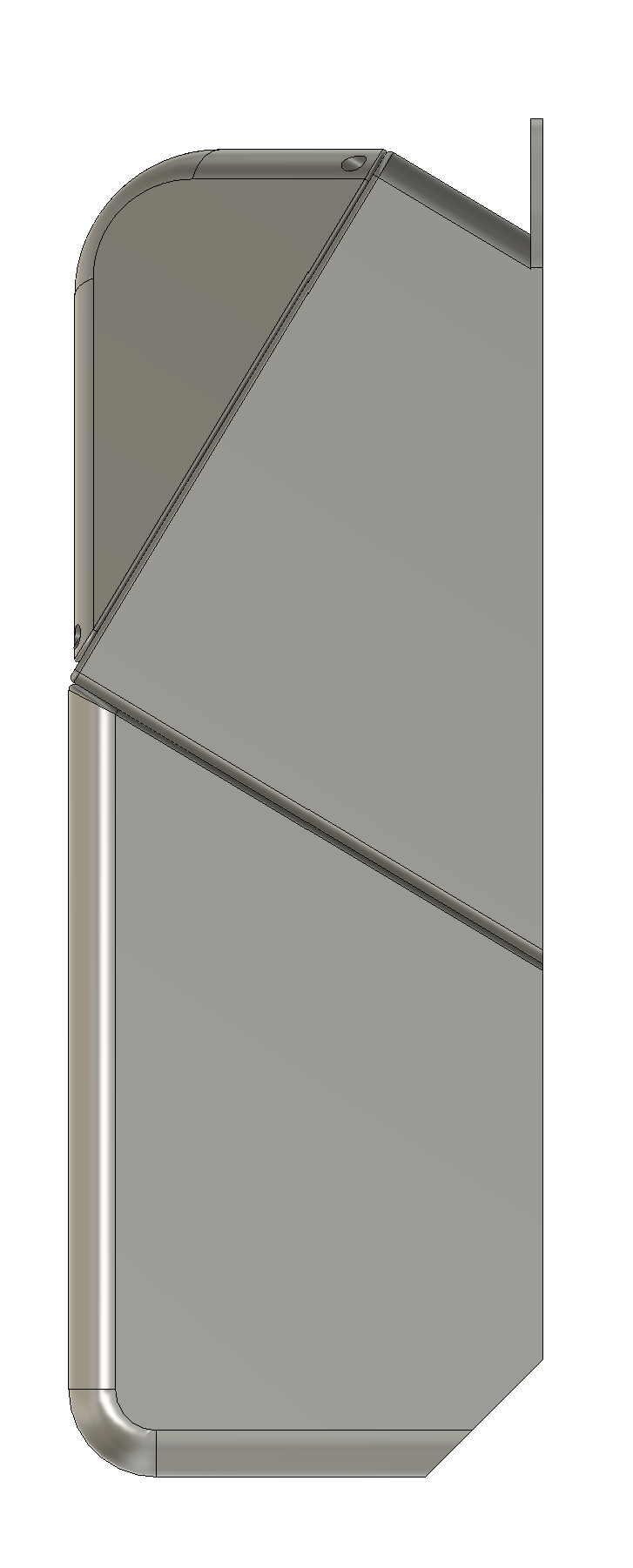

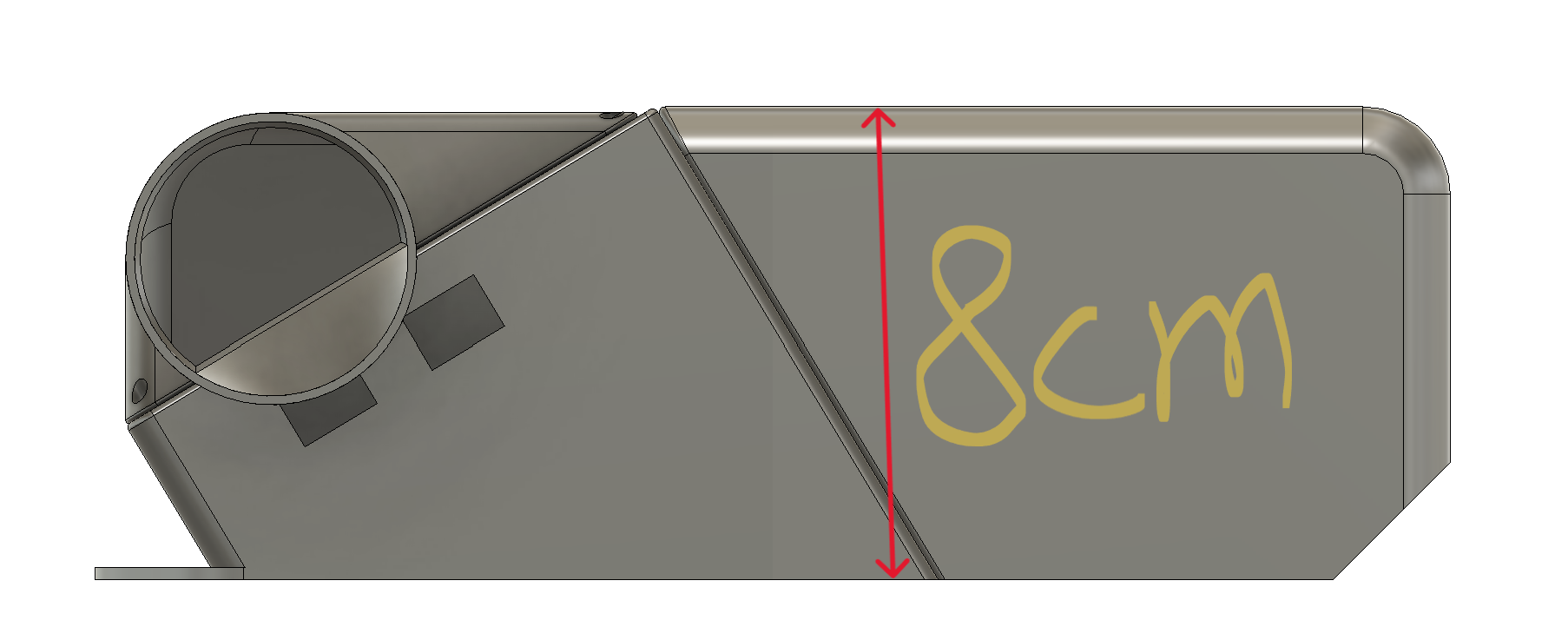

超薄设计，整体厚度仅8CM，安装后机身背部仅需要预留10CM空间（装卸竹屎盒需2CM左右空间）。

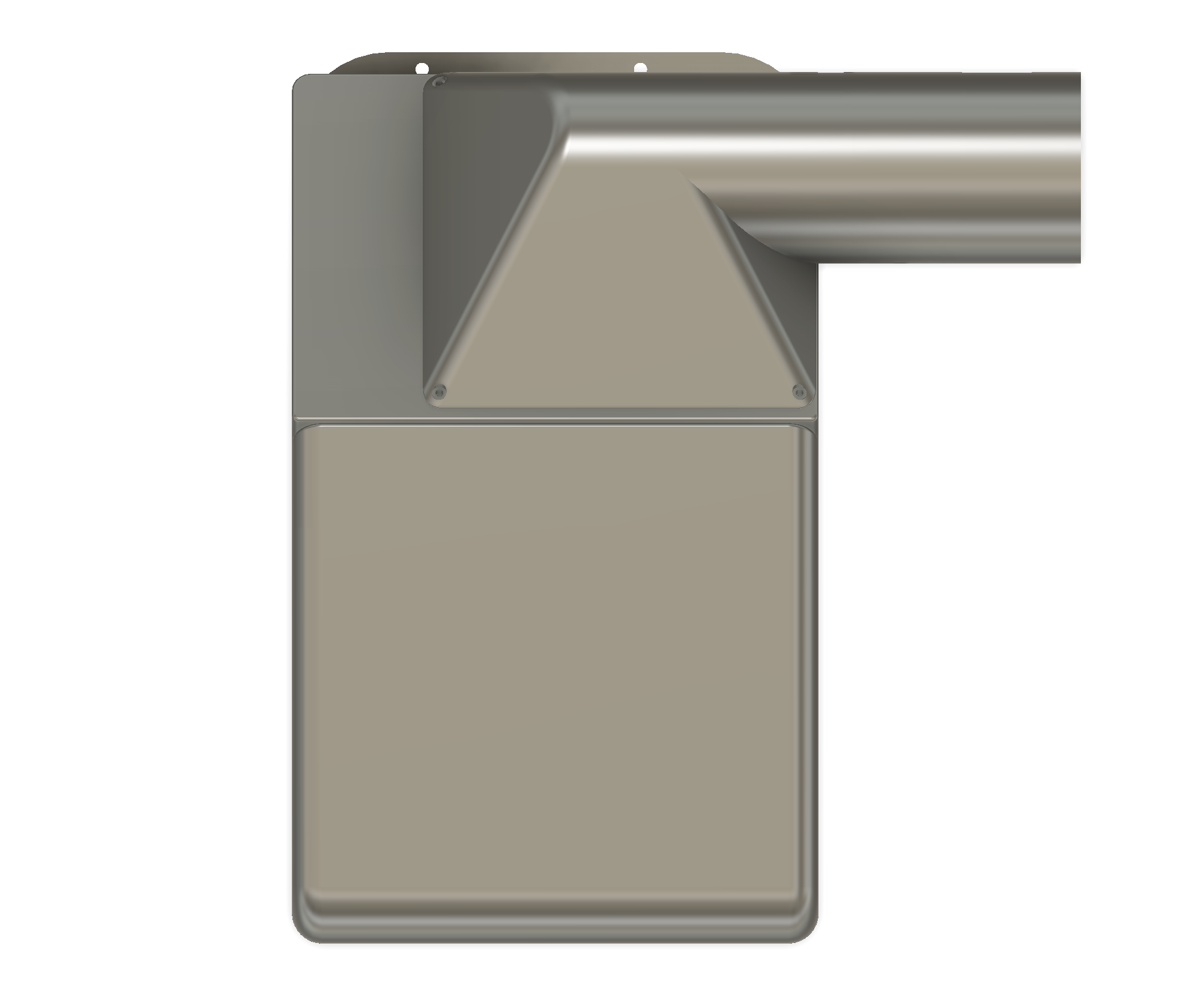

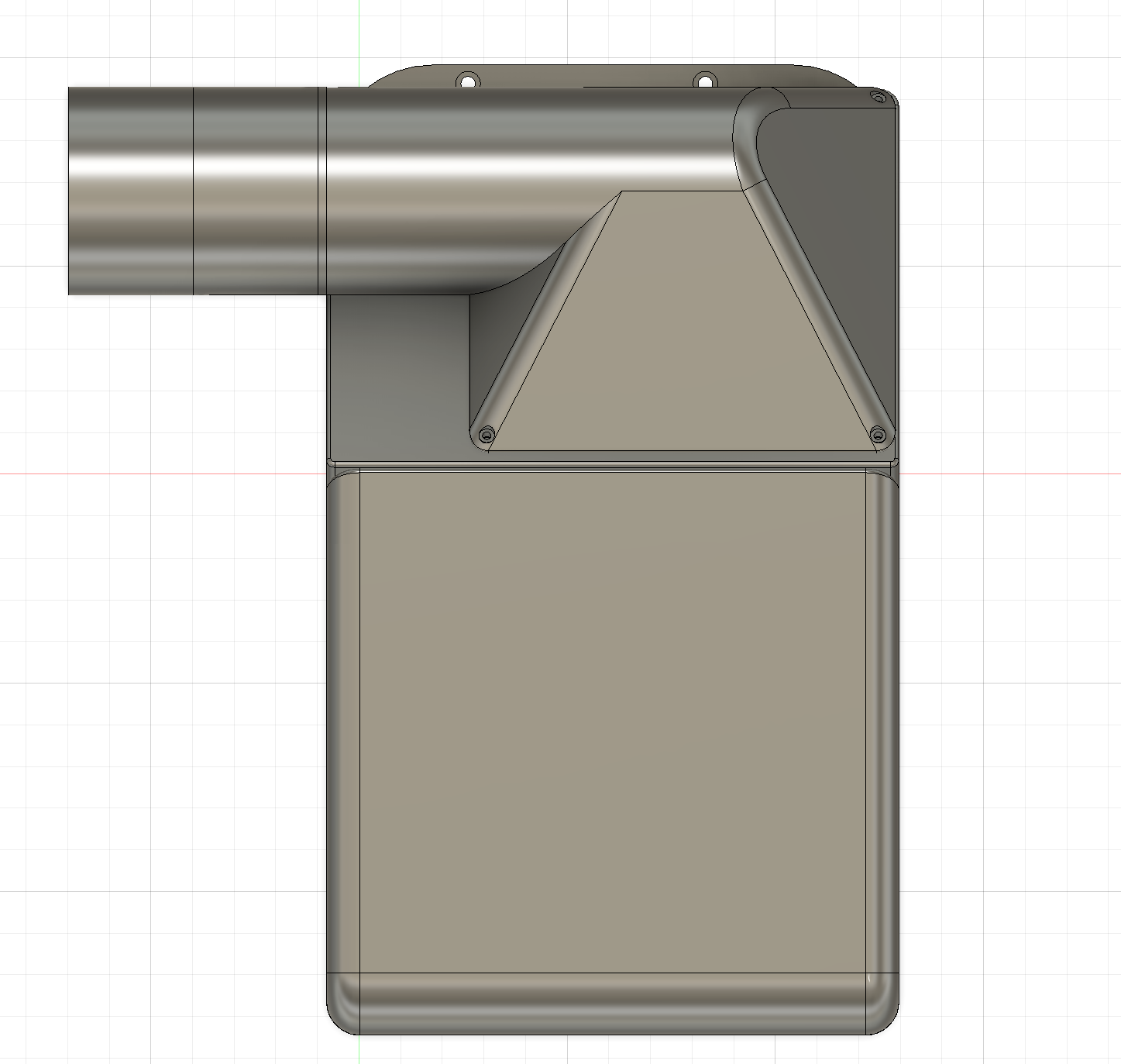

出风口分左右两个版本，为机器正面方向之左右，如本示例中为右出风版本，切勿打错。

转接口外径为50mm，如有其他尺寸需求请留言。

1.增加免磁铁版风扇盒和竹屎盒配置文件（免磁铁版需预留15cm以上机身背部空间）

2.增加80mm口径风管，右排（朝电源开关方向）和左排两个版本风管按需打印。

物料清单：

1. 拓竹官方外排风扇套件

2. bt2*5螺丝×10和M3*6螺丝×2（官方风扇套件中包含）

3. 薄头内六角平尾自攻螺丝bt3*8×2（参考安装第6步，按需购买）

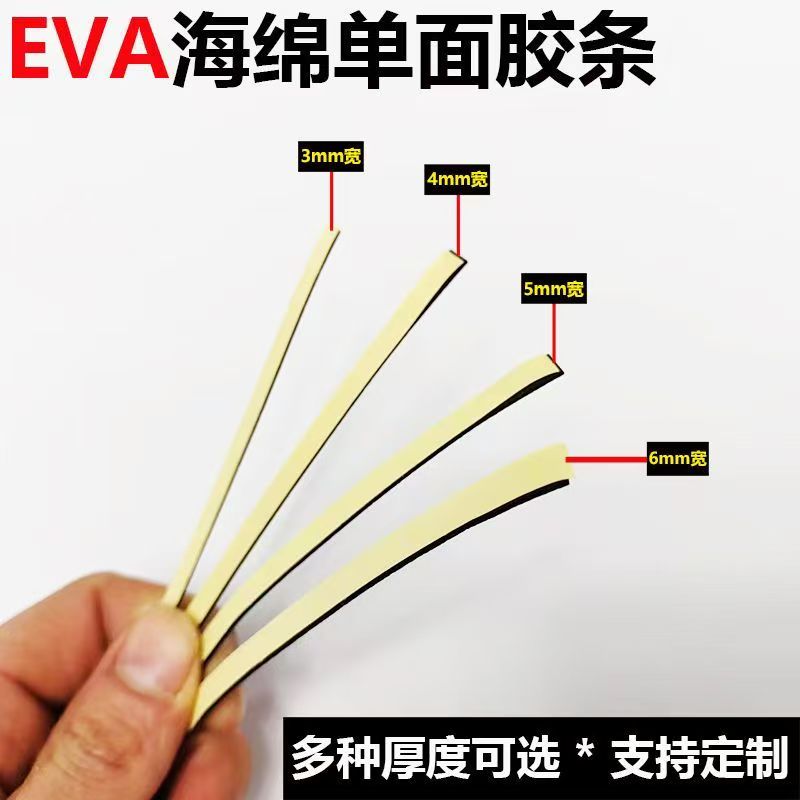

4. 3mm宽0.5mm厚密封条(建议网购，也可用套件中的密封条)

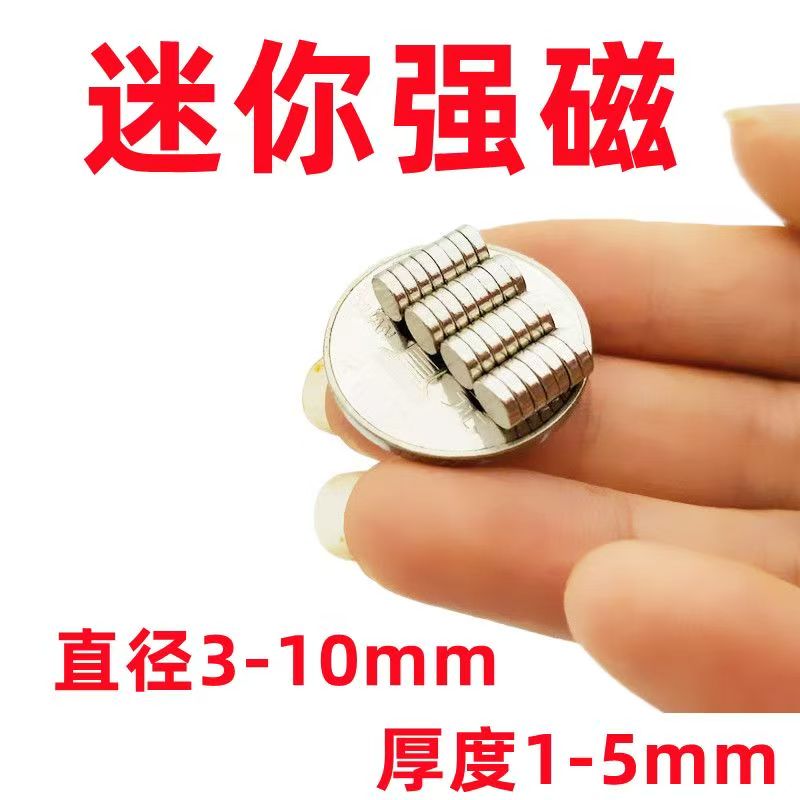

5. 直径6mm厚度2mm磁铁×15枚



6. 速干胶水（用于粘贴磁铁）

安装流程：

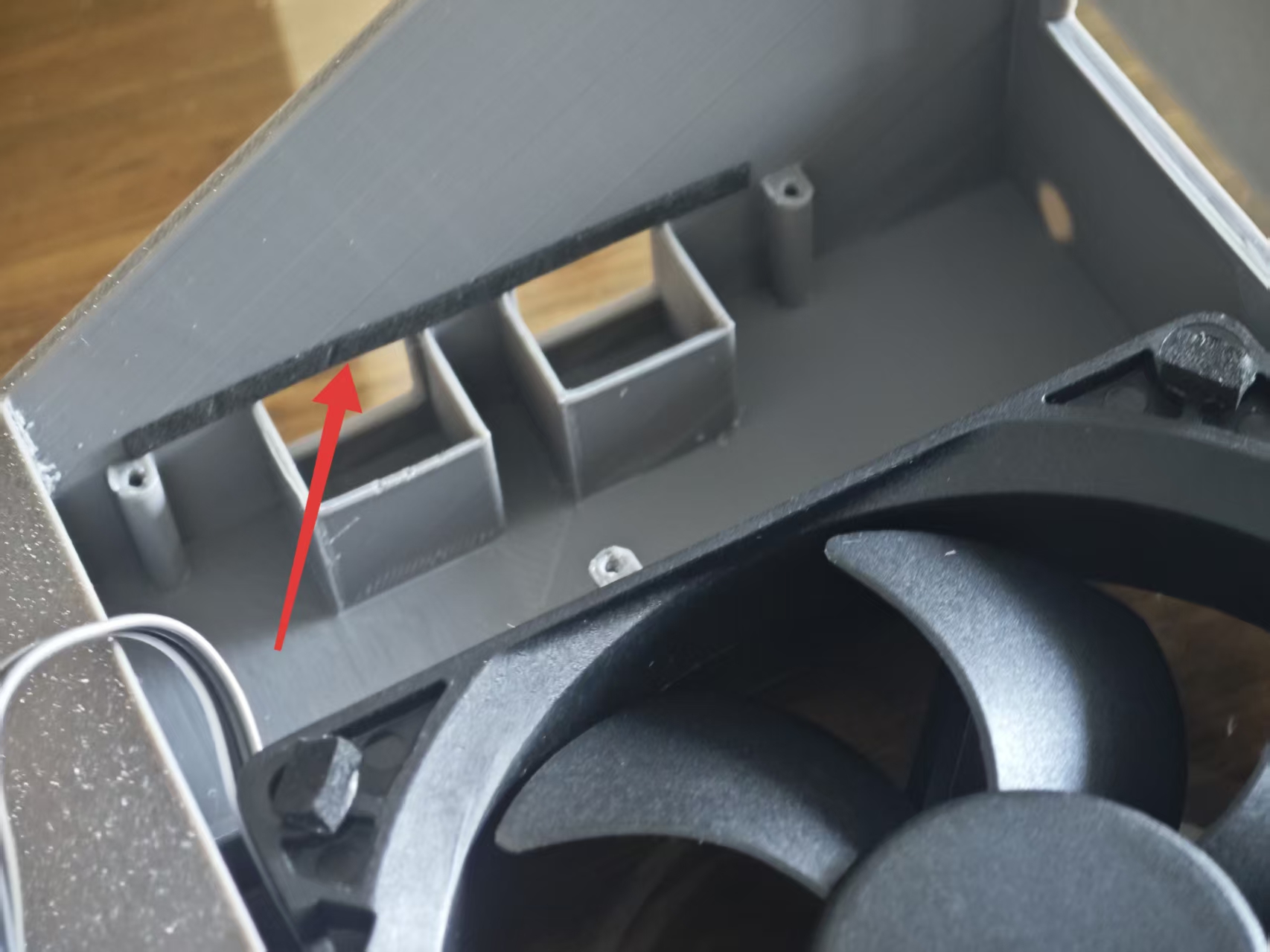

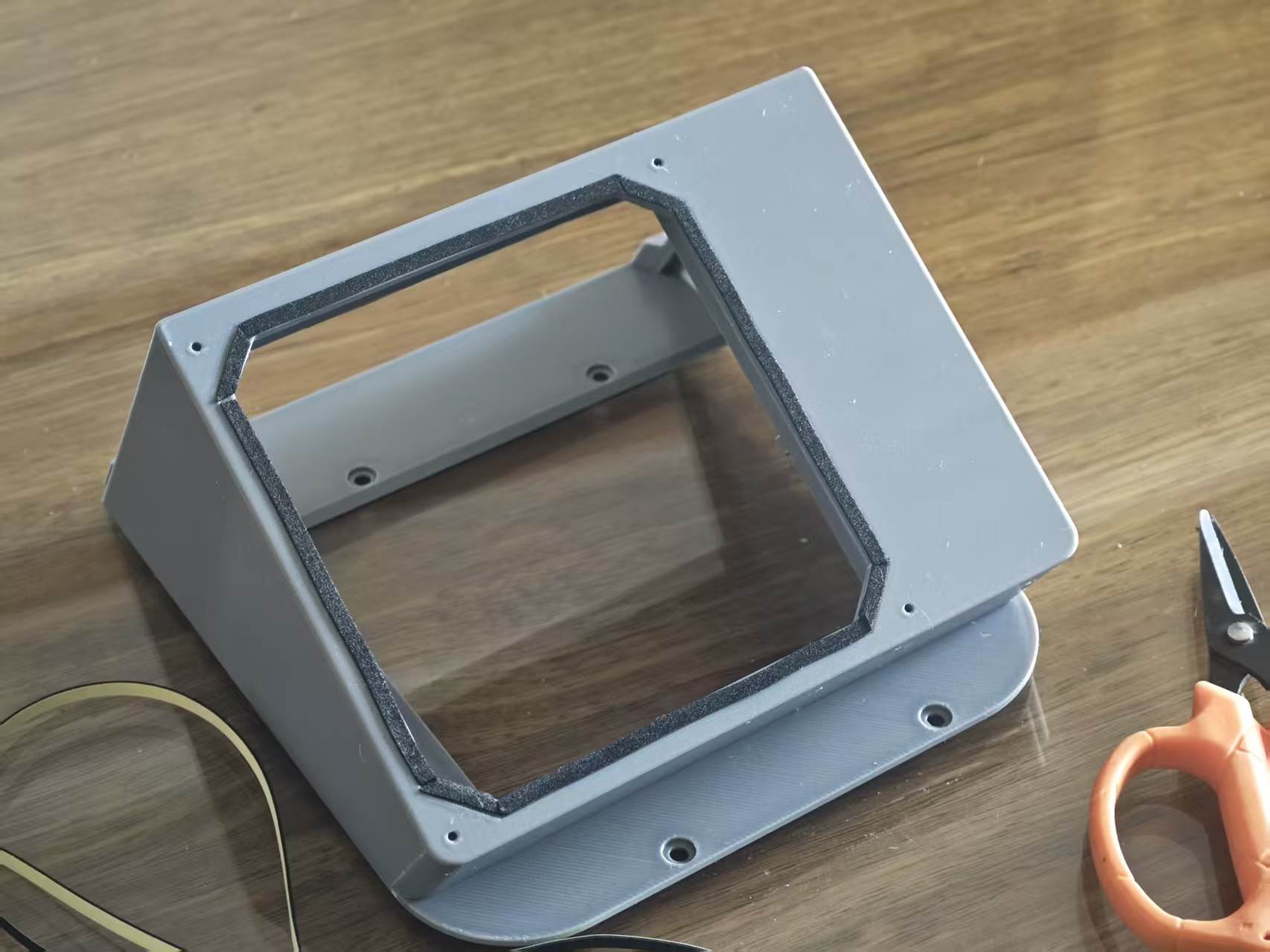

1. 在风扇盒预留凹槽粘贴密封条，尽量不要留空隙。



   取合适长度密封条贴在下图所示处

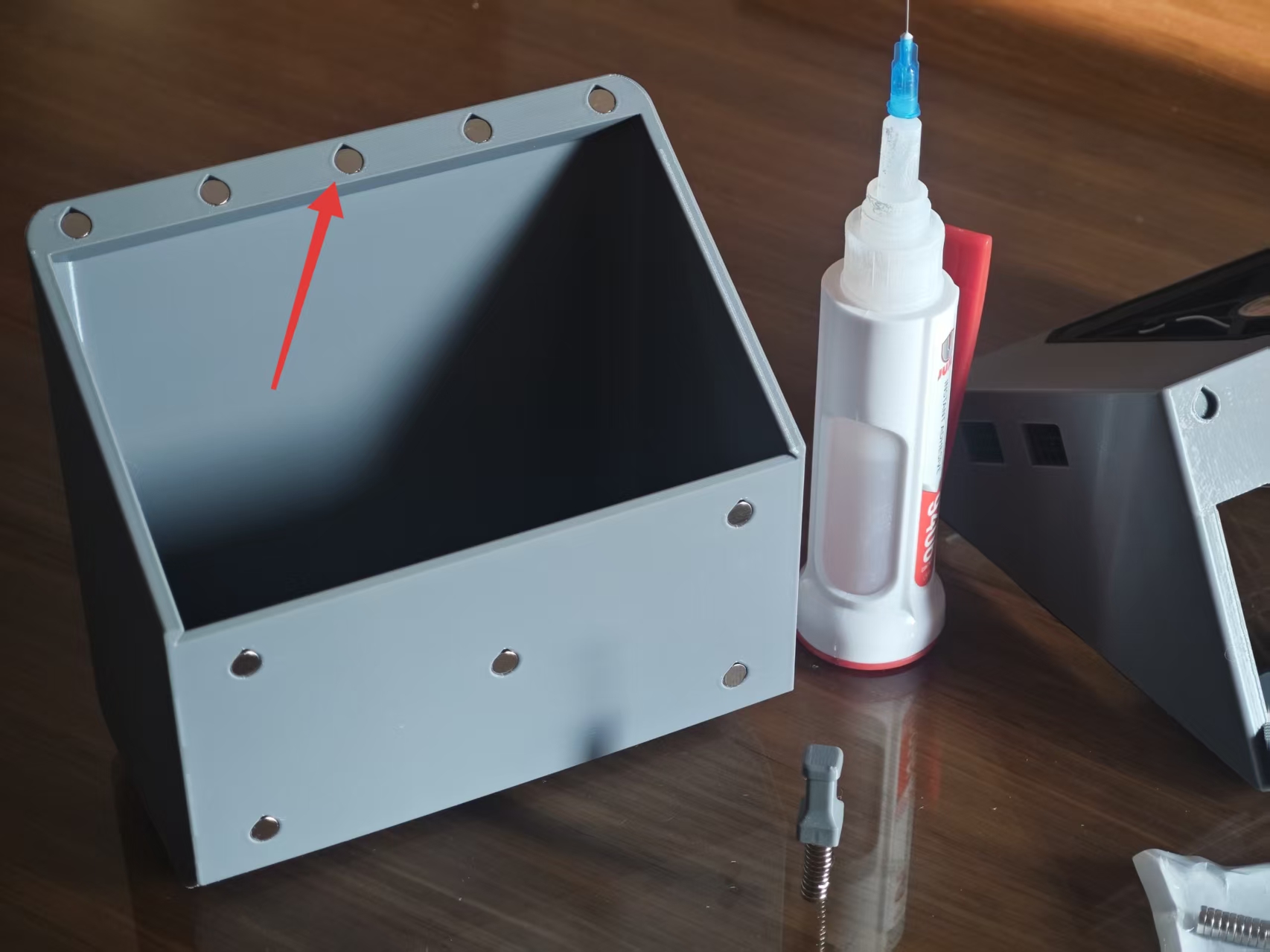

2. 将15枚磁铁按NS极用胶水安装于水滴型槽孔中。建议竹屎盒用同一磁极，风扇盒用另一磁极。

   这步不要装错，打印一个磁铁安装器将会事半功倍。

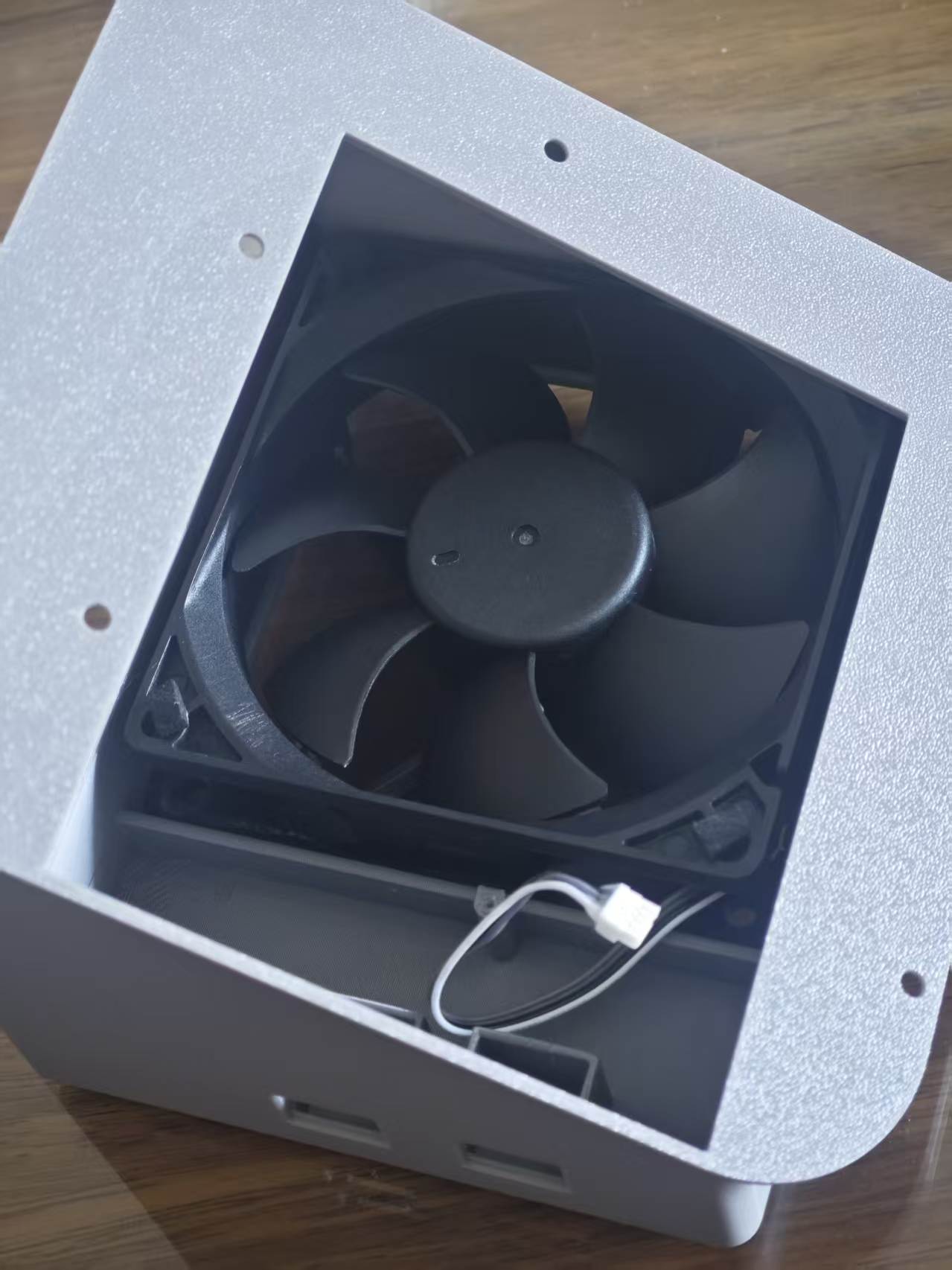

3. 将风扇标签页朝外从侧面推入风扇槽位，风扇电源线整理到控制板方向。

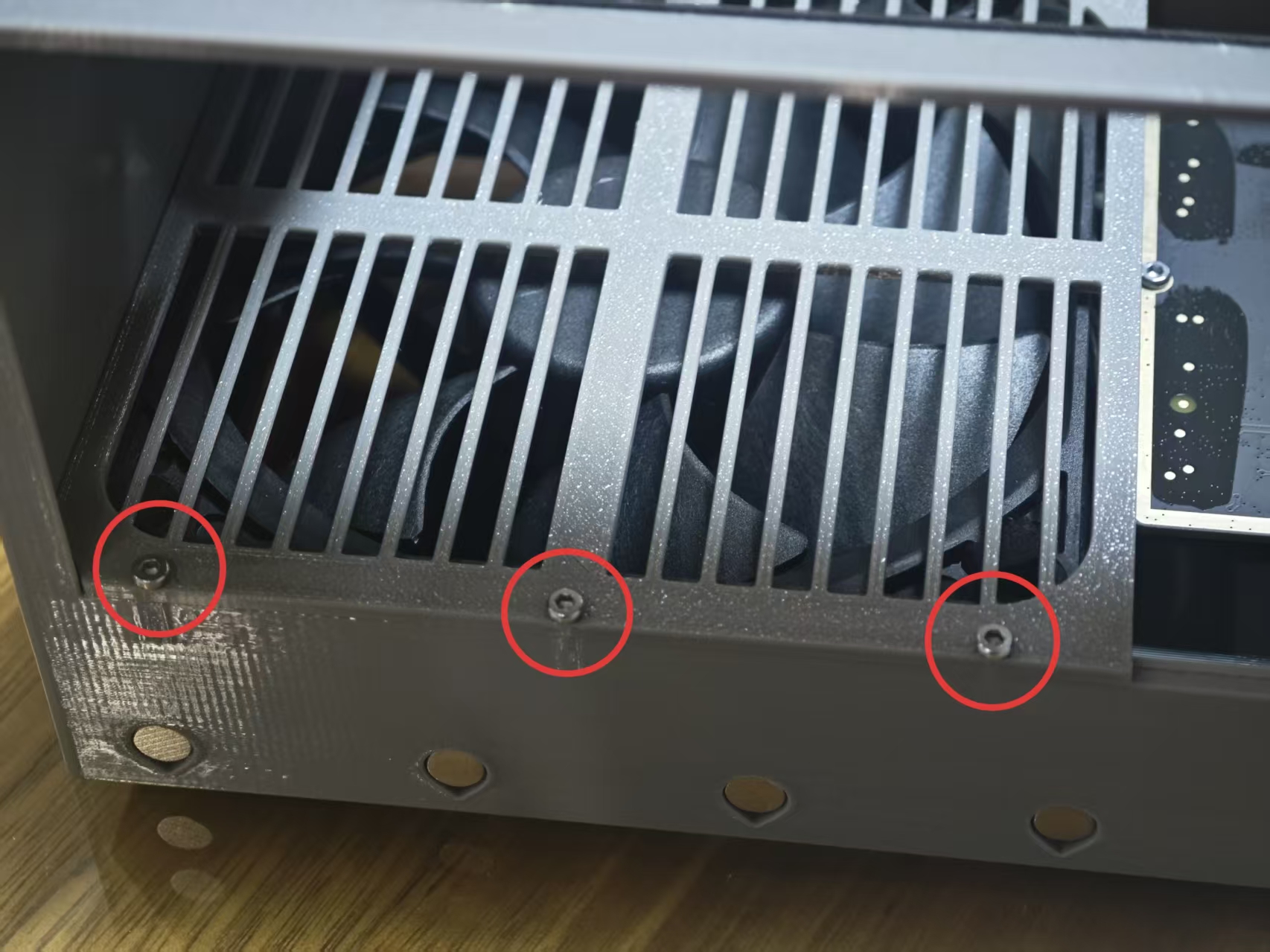

   在预留的三个卡槽中卡入格栅（防呆设计不会装反），然后用3枚BT2*5螺丝固定格栅板。锁上即可，不用拧太紧以免滑丝。

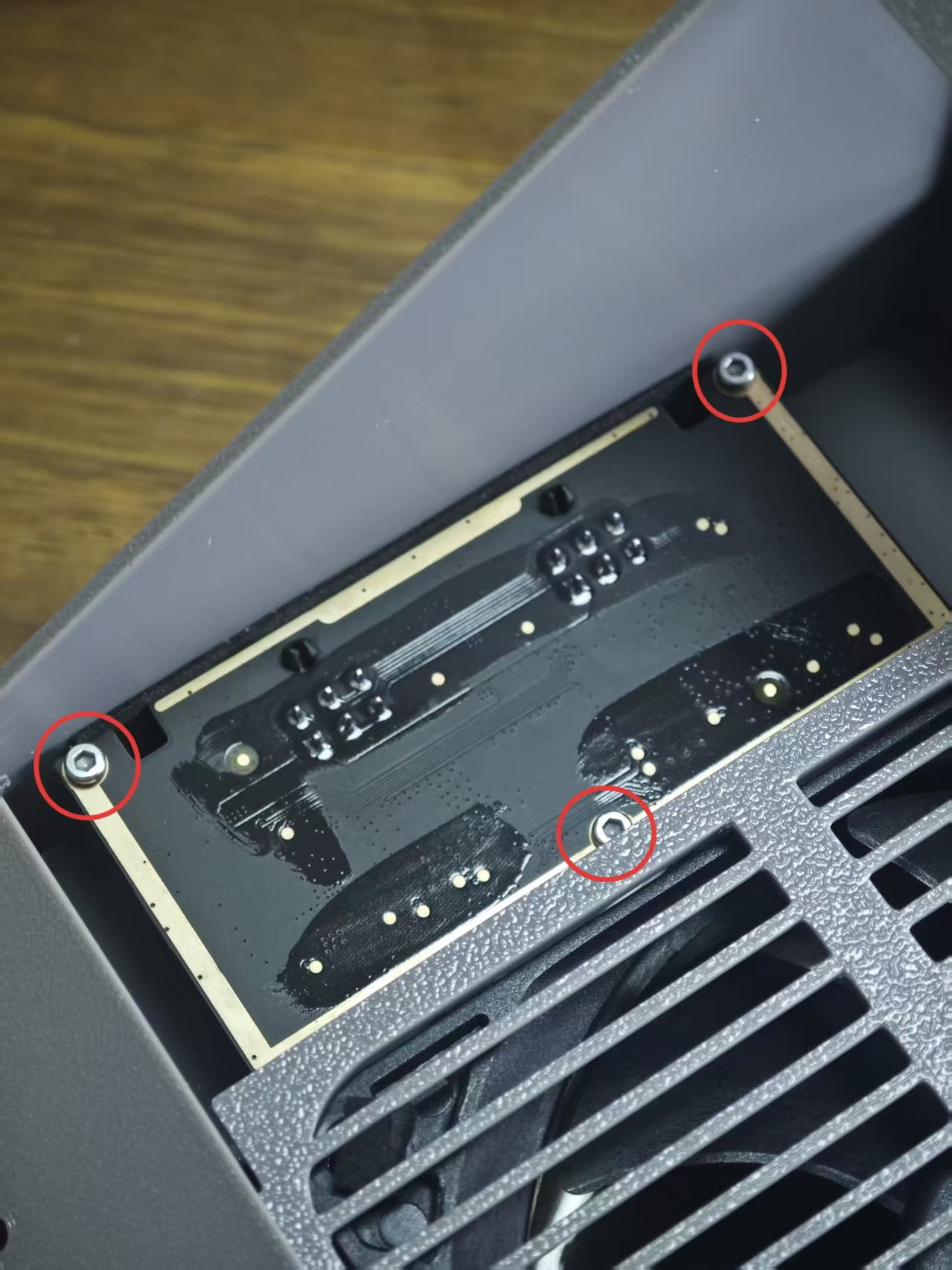

4. 将风扇电源线接入控制板，理顺线束后将控制板对准电源开孔推入，用3枚BT2*5螺丝固定。锁上即可，不用拧太紧以免滑丝。

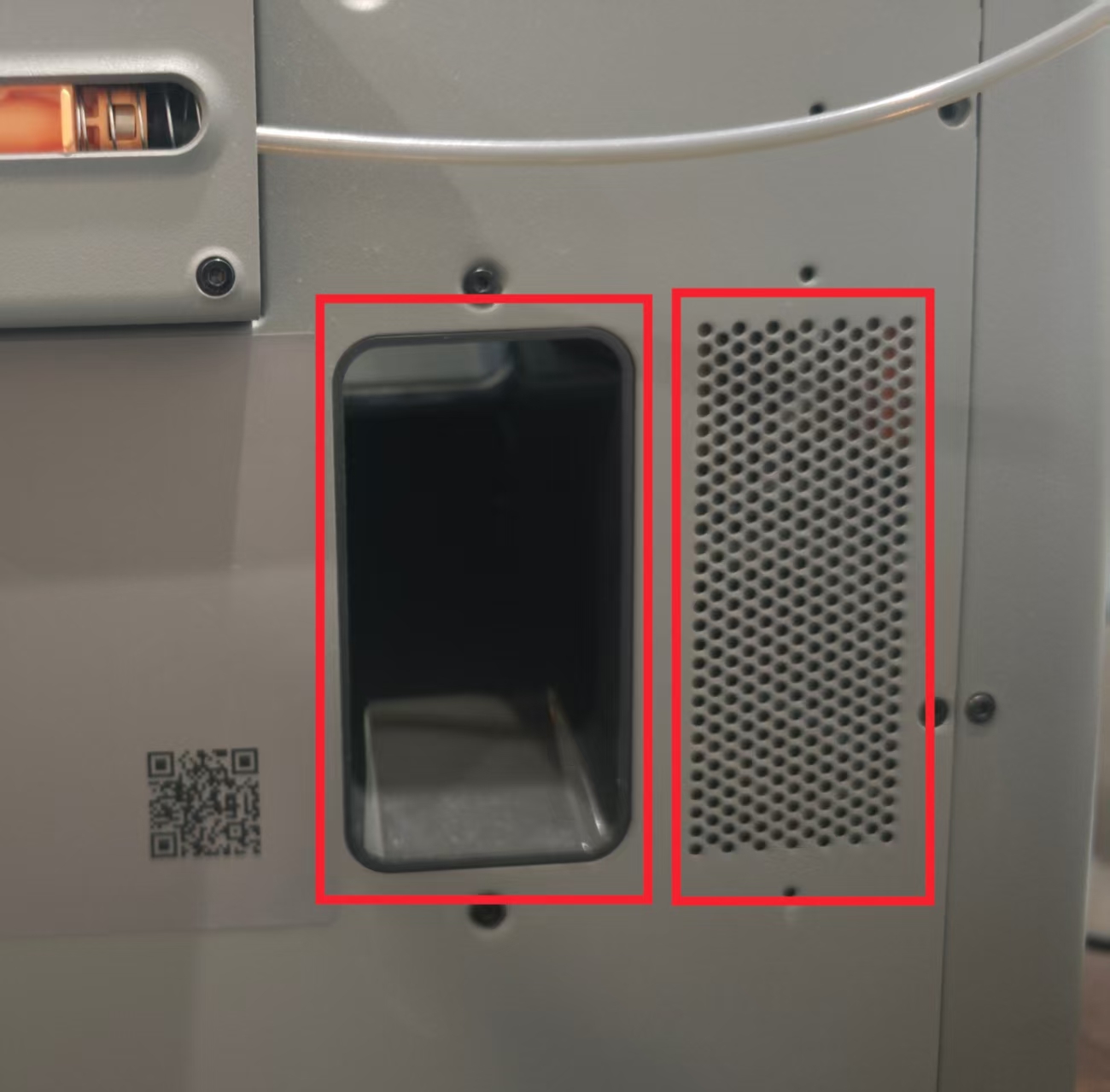

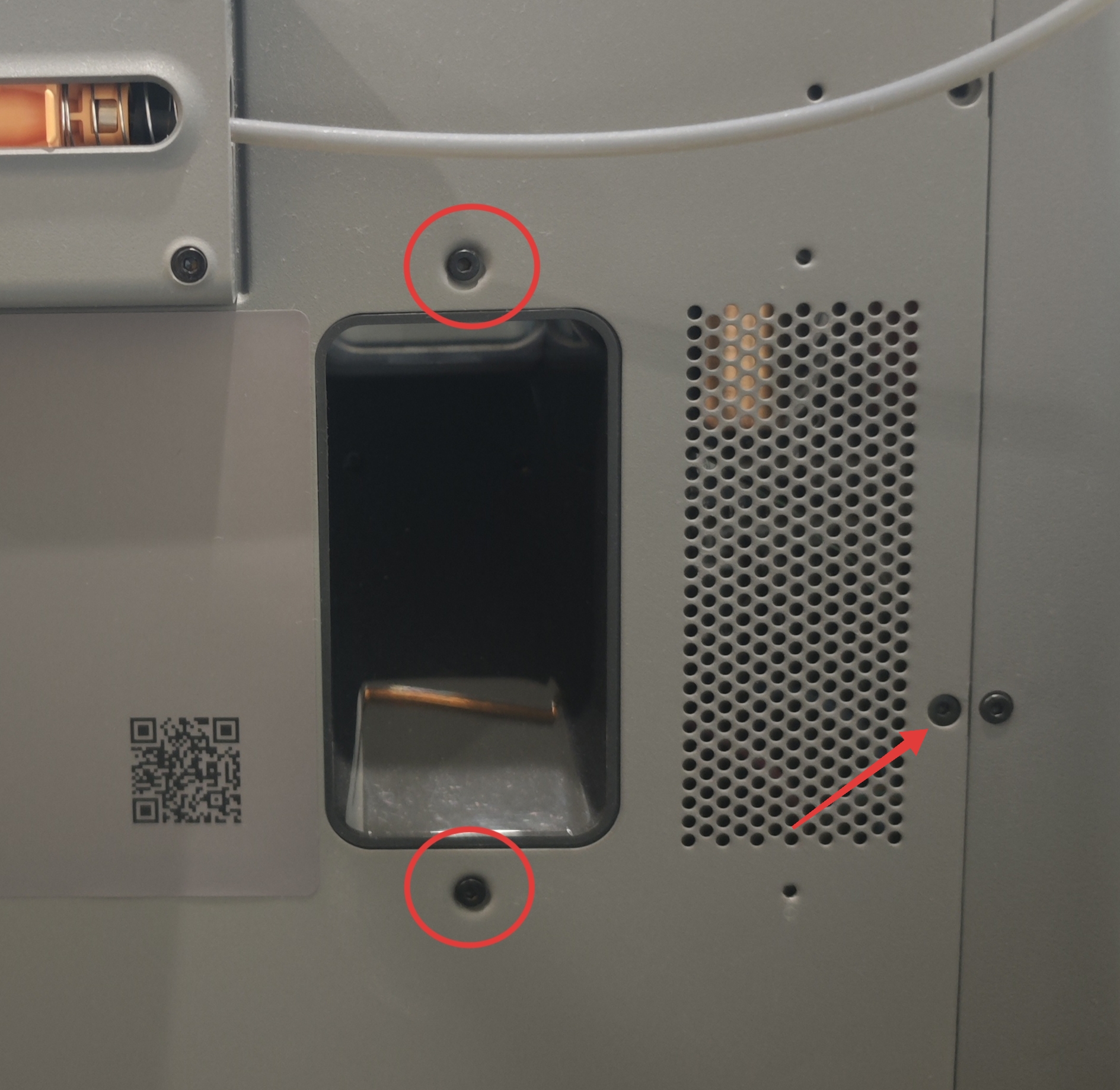

5. 将废料口红圈处两枚自攻螺丝拧下备用

   箭头所指螺丝不动！！！

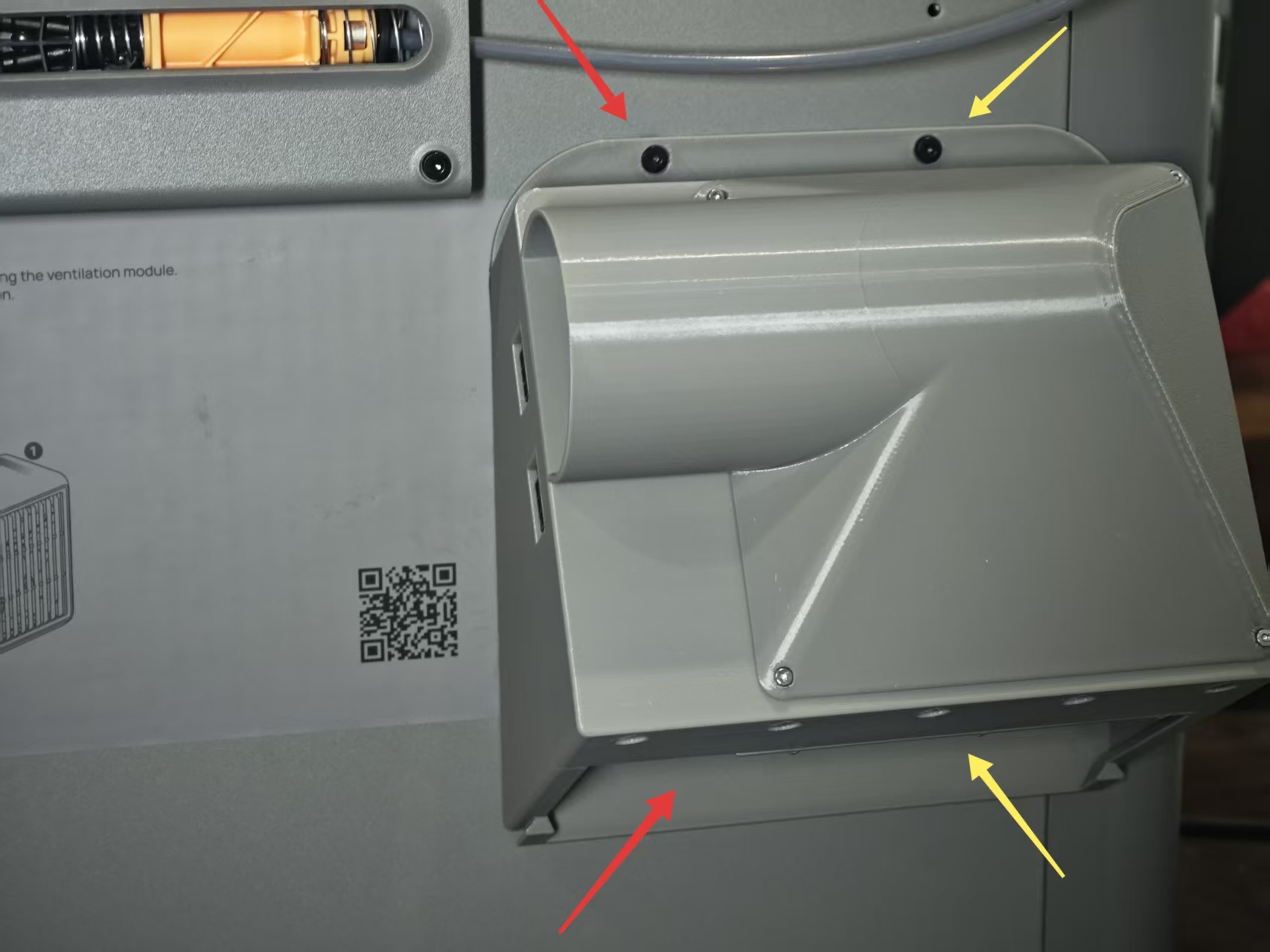

6. 将风扇盒主体用4枚螺丝固定

   黄色箭头处先用风扇套件中的M3*6螺丝固定。

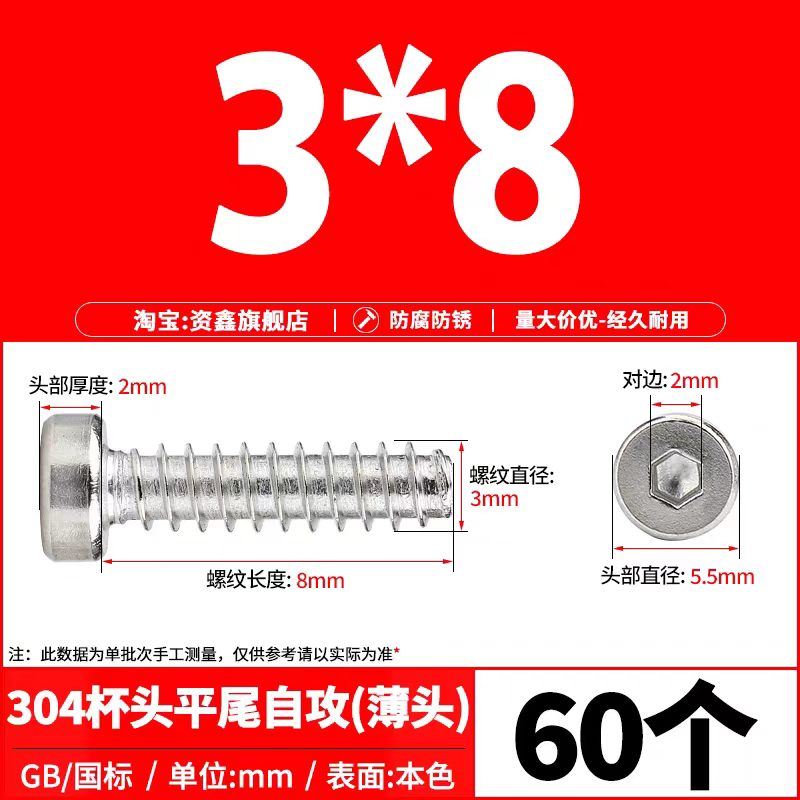

   红色箭头处用上面拆下的两枚自攻螺丝固定(若锁不上丝，可购买两枚薄头内六角平尾自攻螺丝BT3*8替换。)

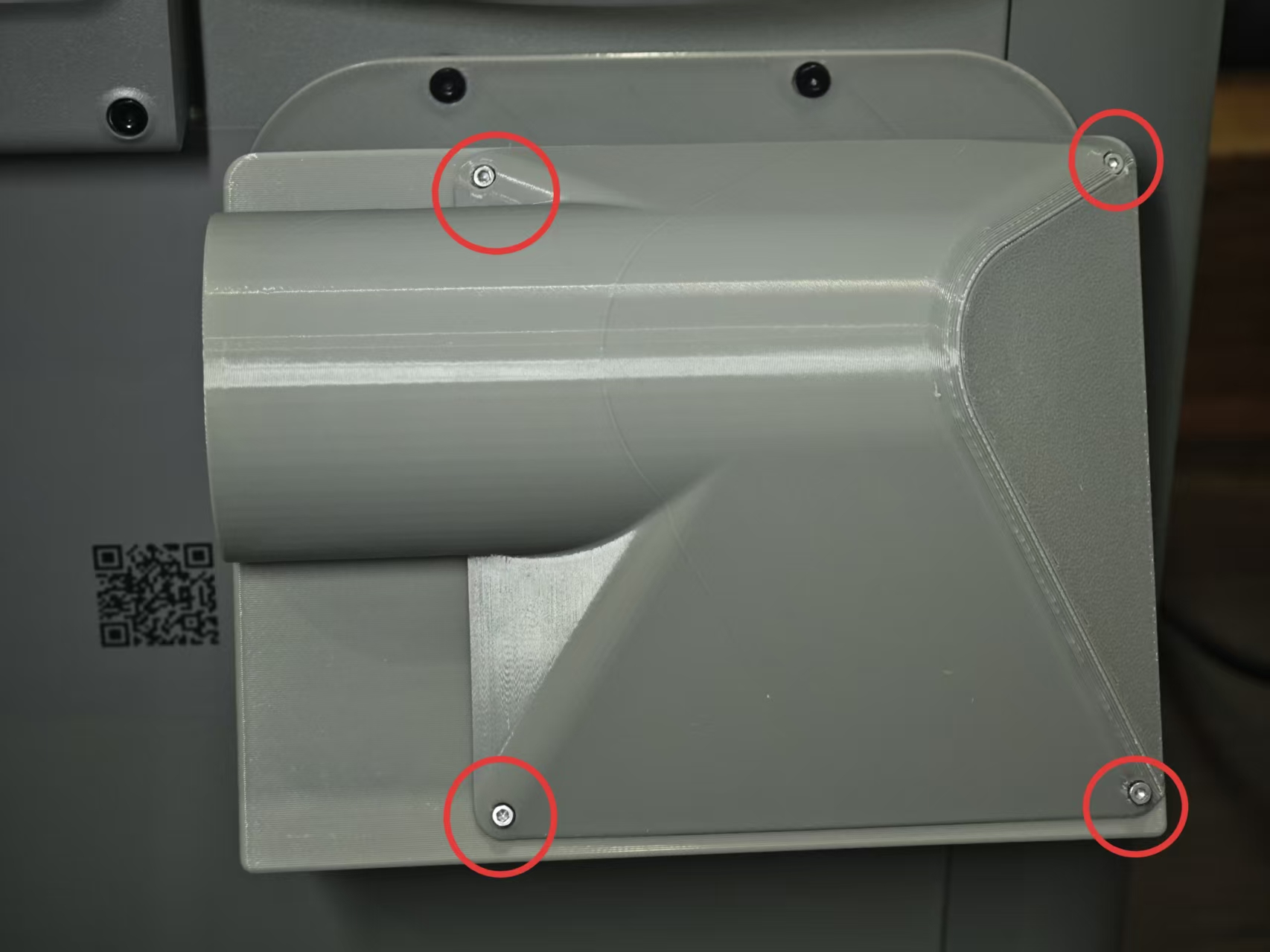

7. 将转接风道用4枚BT2*5固定在风扇盒上，同样不要拧过紧，以防滑丝开裂。

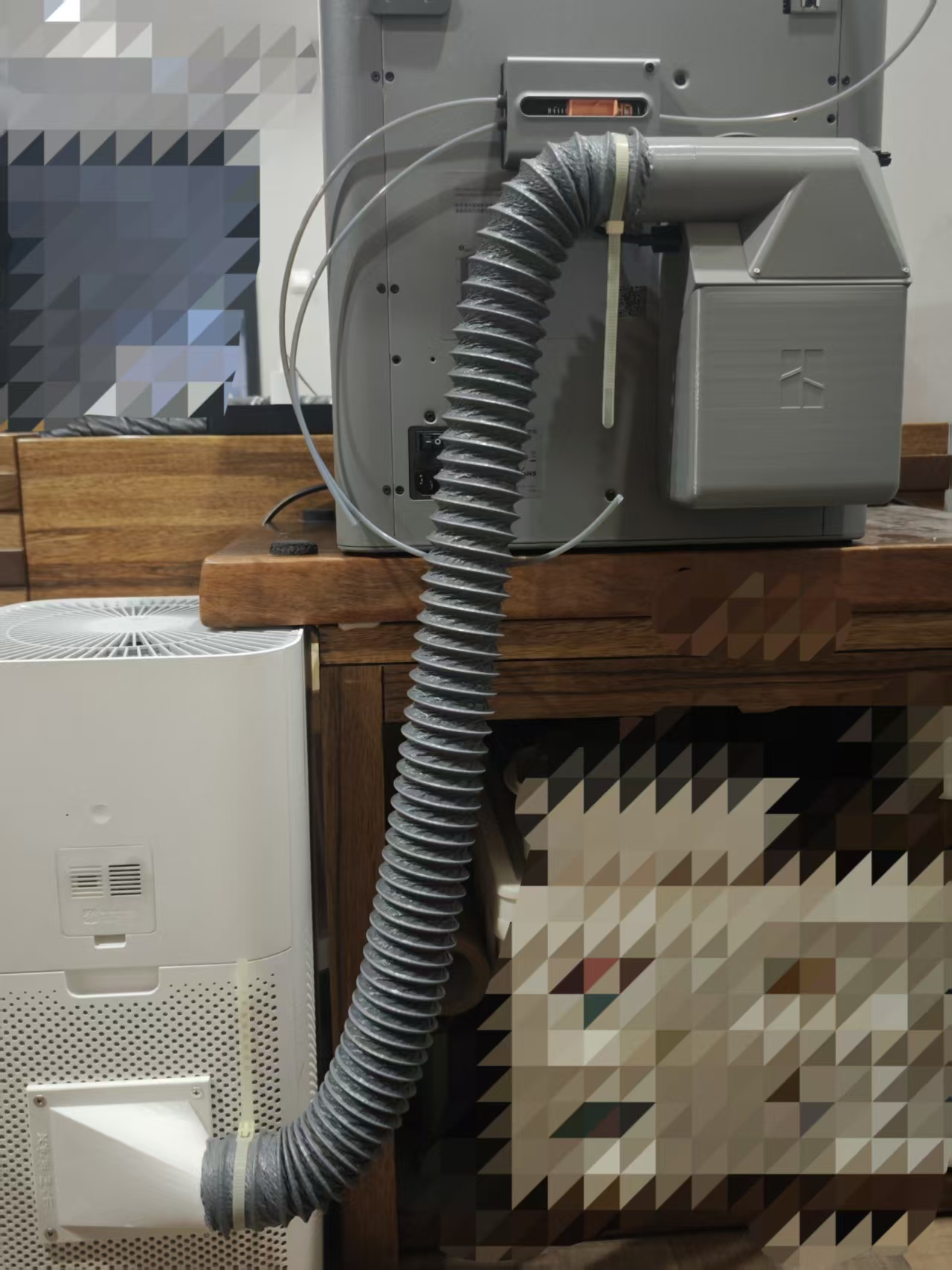

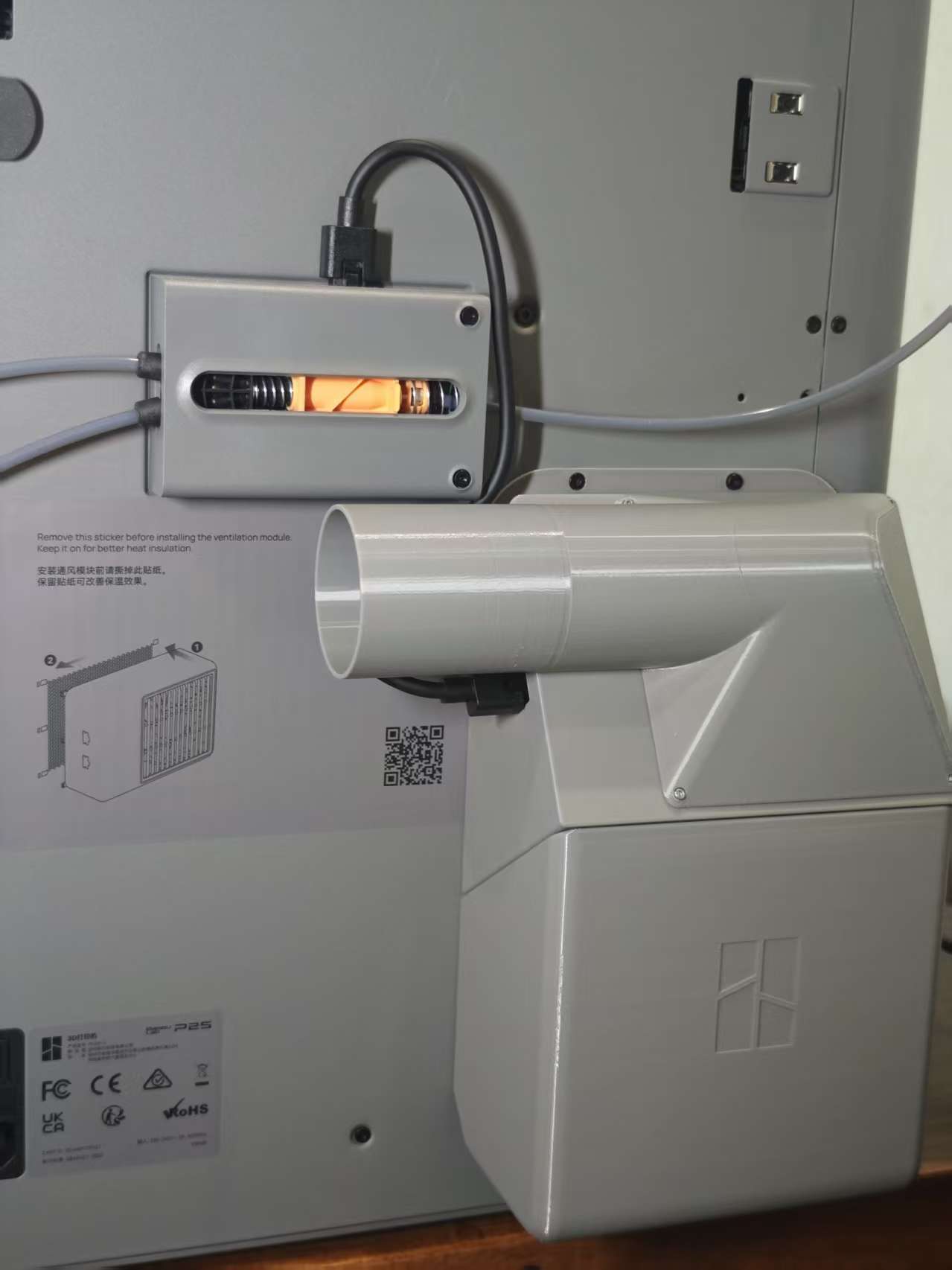

8. 最后接上6pin电源线，风道转接口连接上尼龙布风管，挂上竹屎盒，就可以开始打印啦！



   风道壁较薄，风管一定买长一些，建议多买一米，不要卡的太极限。
