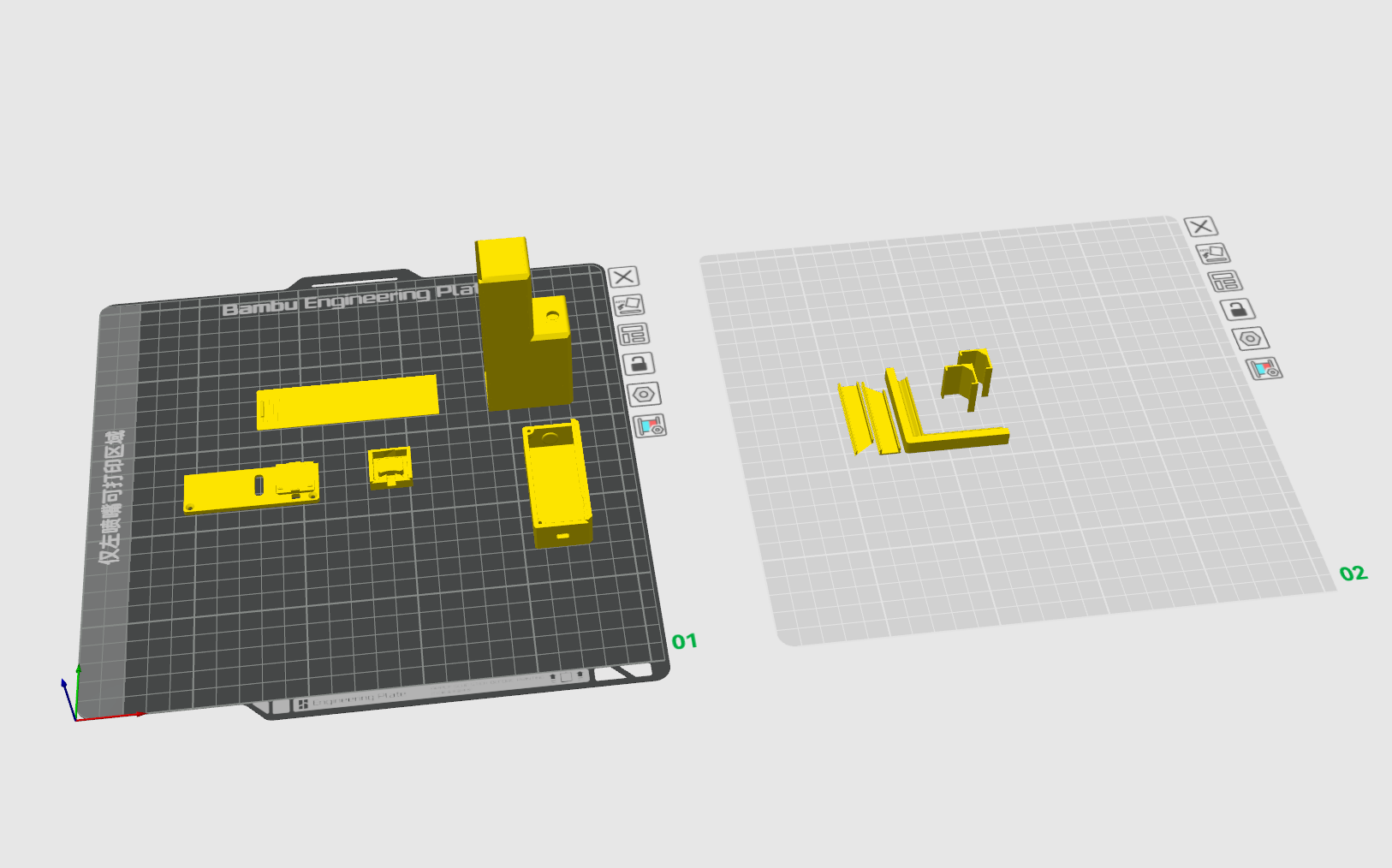

低成本磁控柜灯解决方案

0617更新：增加磁吸18650充放电模块，增加90度直角型材连接件，统一通过型材+卡扣完成走线和照明

基础灯带组装：

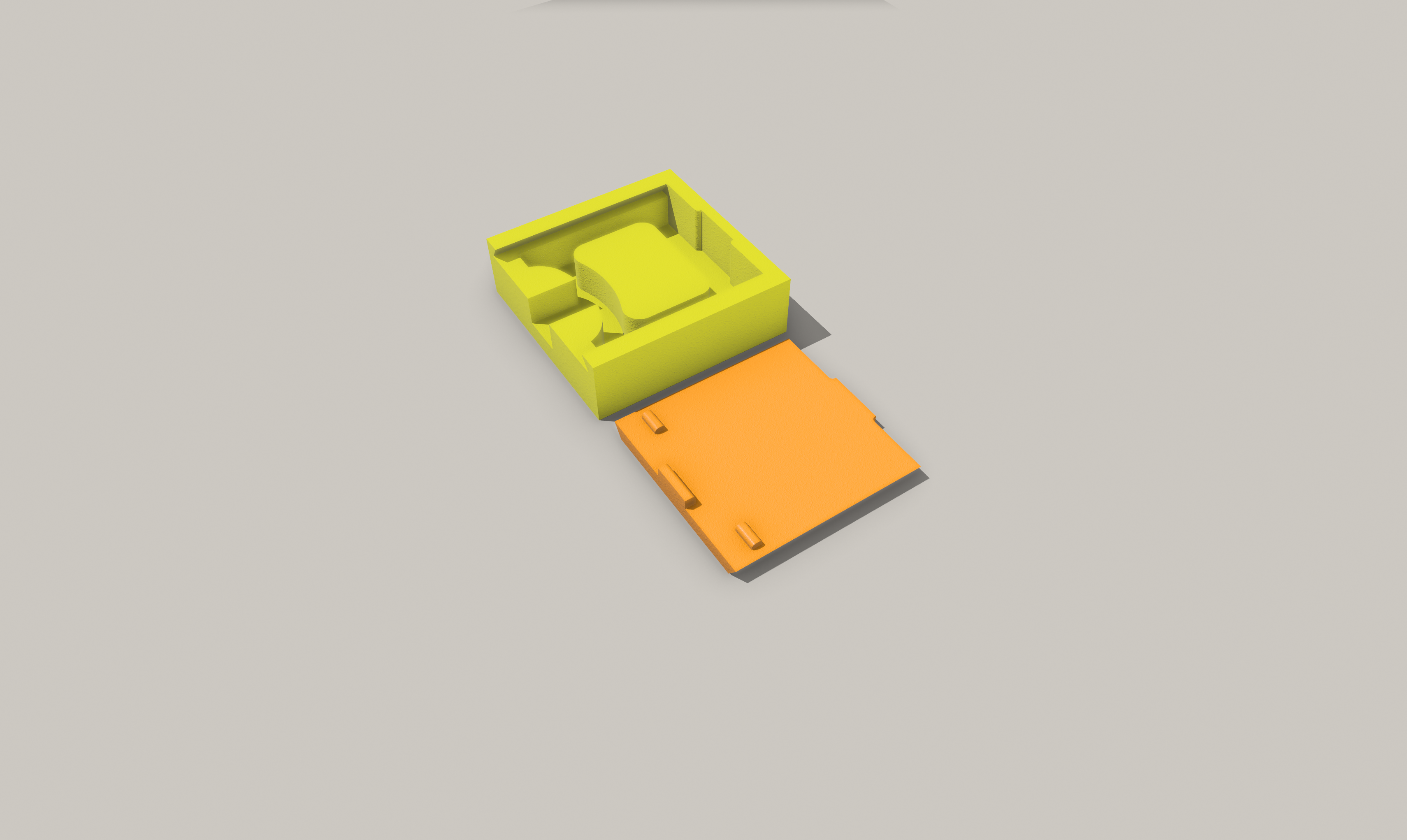

磁吸电源组装：

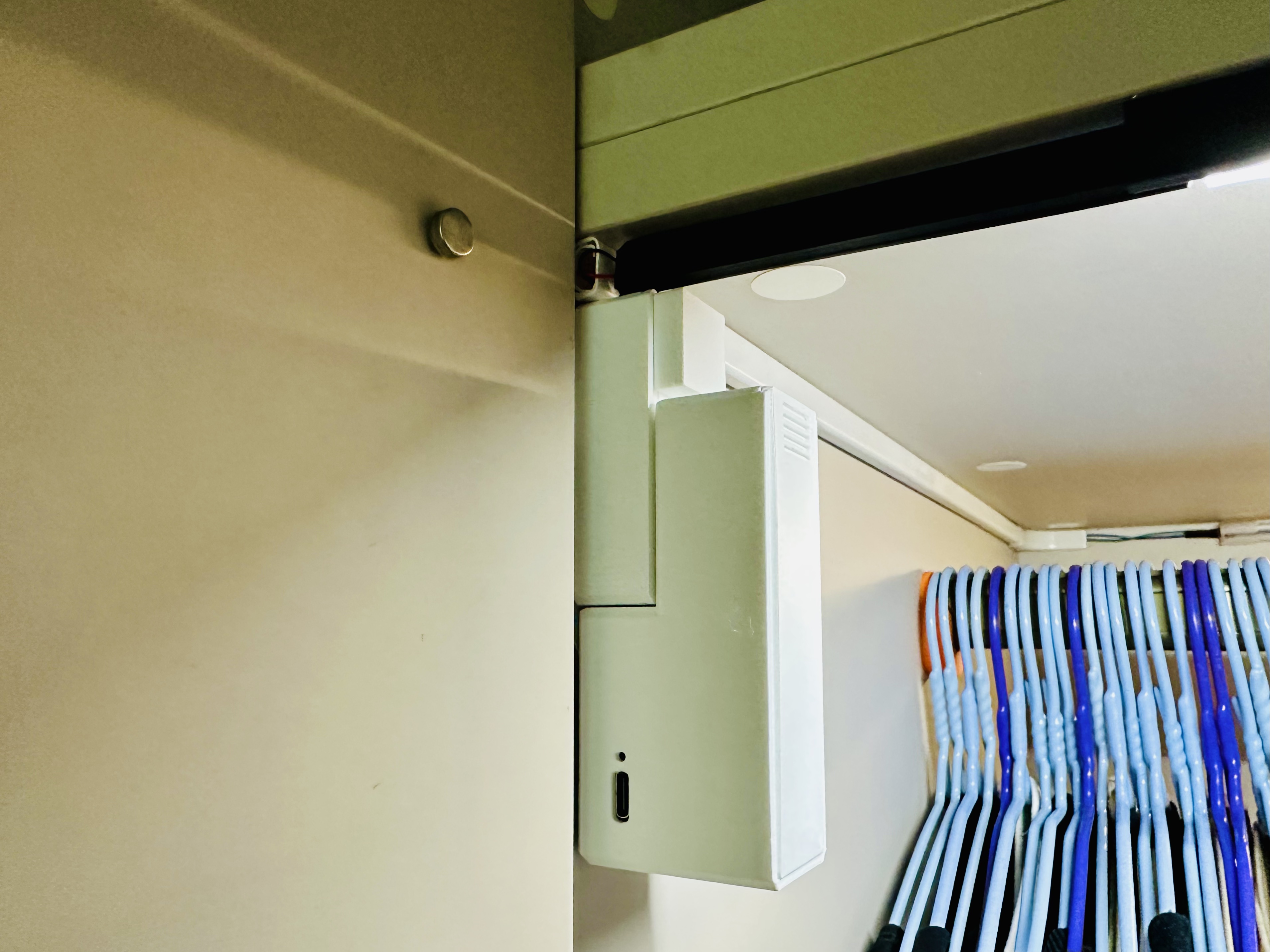

柜内安装示意：

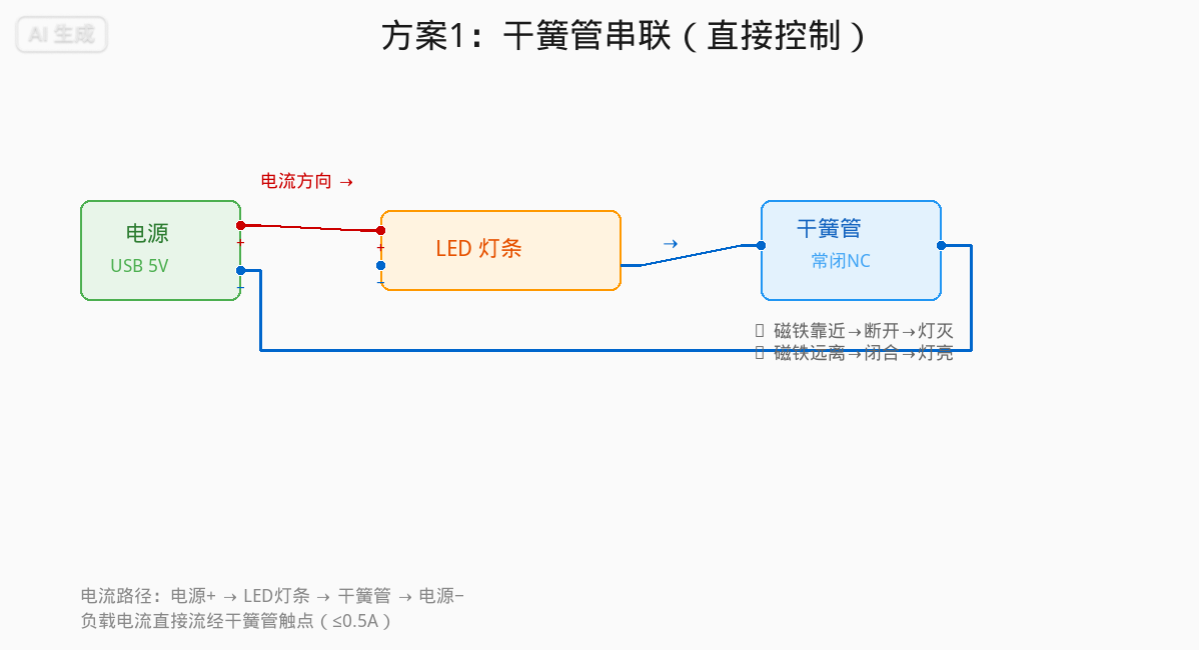

接线图：


BOM：

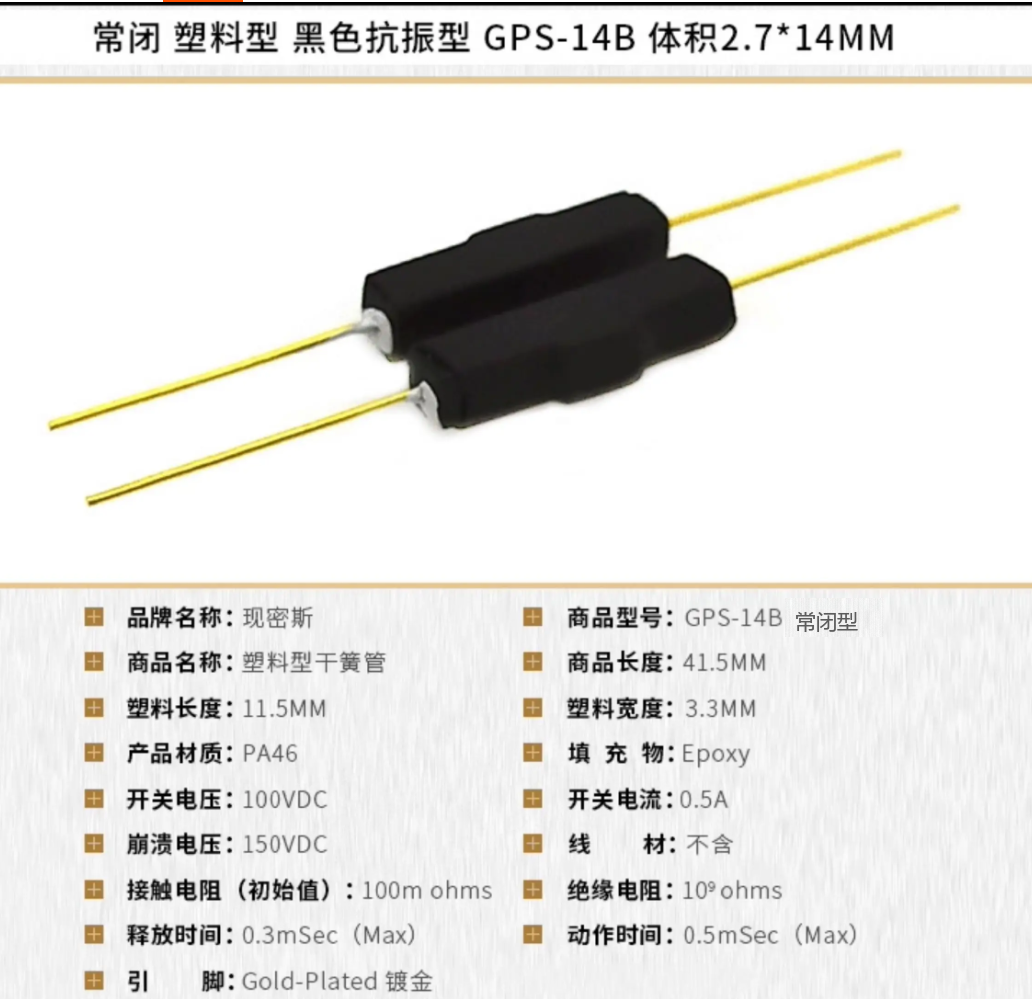

1. 常闭型干簧管GPS-14B，taobao链接：[https://detail.tmall.com/item.htm?id=568105003025](https://detail.tmall.com/item.htm?id=568105003025)





2. 宽度为5-8mm的LED灯带（5V），taobao链接：[https://item.taobao.com/item.htm?id=566842448150](https://item.taobao.com/item.htm?id=566842448150)
3. 大于6mmx2mm的磁铁
4. 双面胶（固定干簧管外壳、磁铁和LED灯条卡扣，推荐3M透明纳米双面胶）
5. 你已经淘汰的老式USB充电宝（什么？你没有？😄）

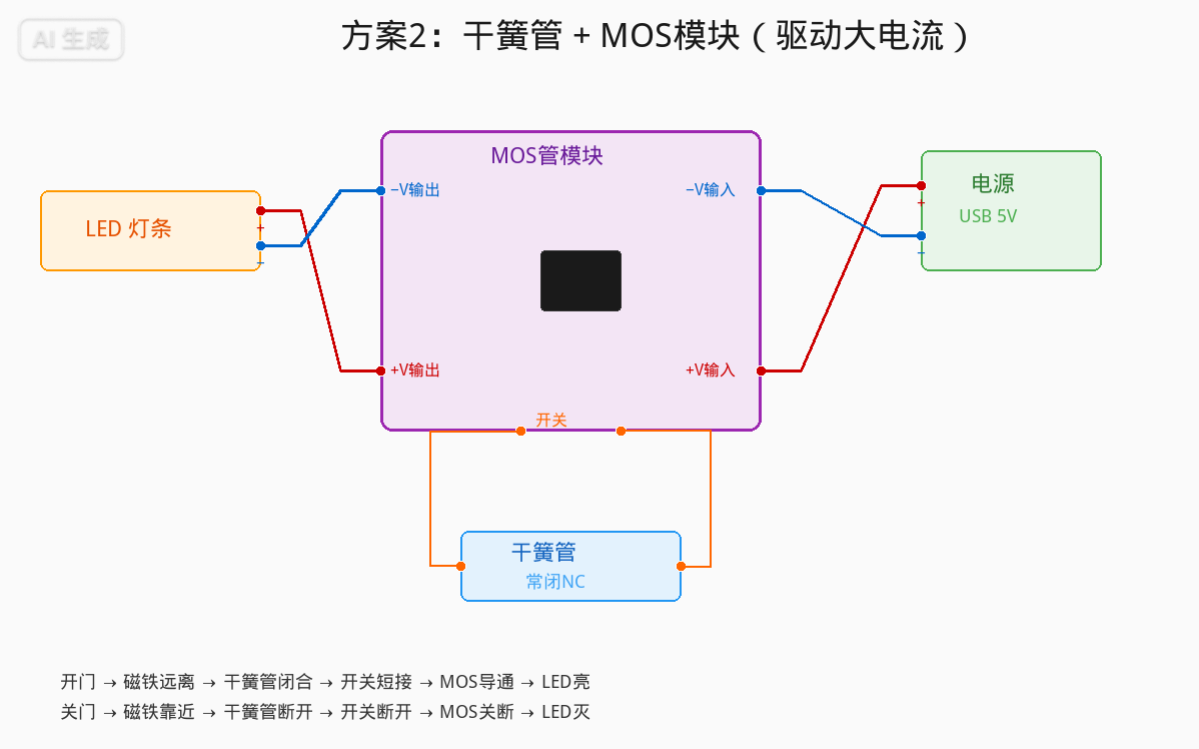

6. （可选）因为干簧管只能过0.5A电流，理论上只能负载1米长的5V LED灯条，所以如果你需要很长的LED（或者一个干簧管控制多个LED），则需要额外购买MOS开关，taobao链接：[https://item.taobao.com/item.htm?id=780884398189](https://item.taobao.com/item.htm?id=780884398189)
7. 我尝试在Amazon搜索了一下GPS-14B和MOS开关，都很容易找到，国际站的朋友请自行搜索配件
8. v2版本更新，磁吸电源需要的硬件：

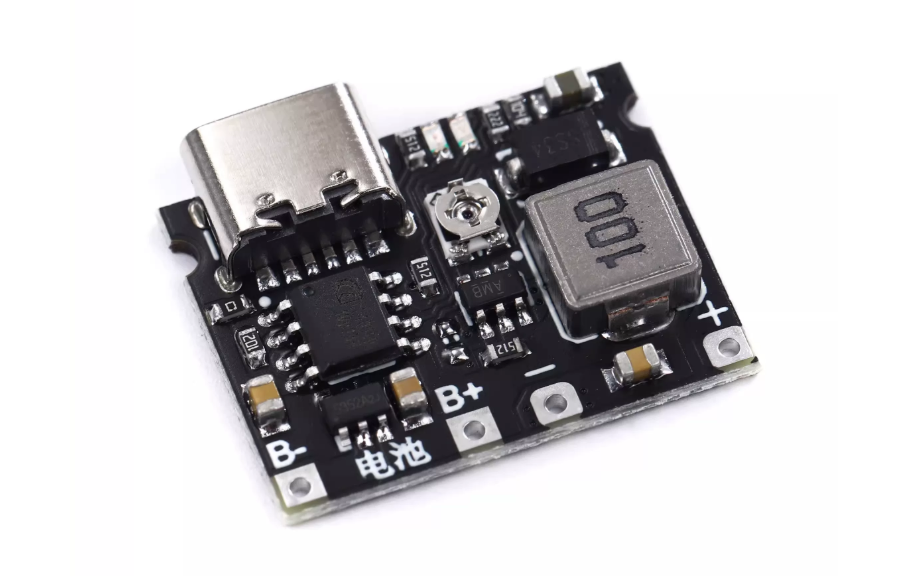

   1. 充放电+电位器调压一体模块，taobao连接：[https://item.taobao.com/item.htm?id=792418370088](https://item.taobao.com/item.htm?id=792418370088)

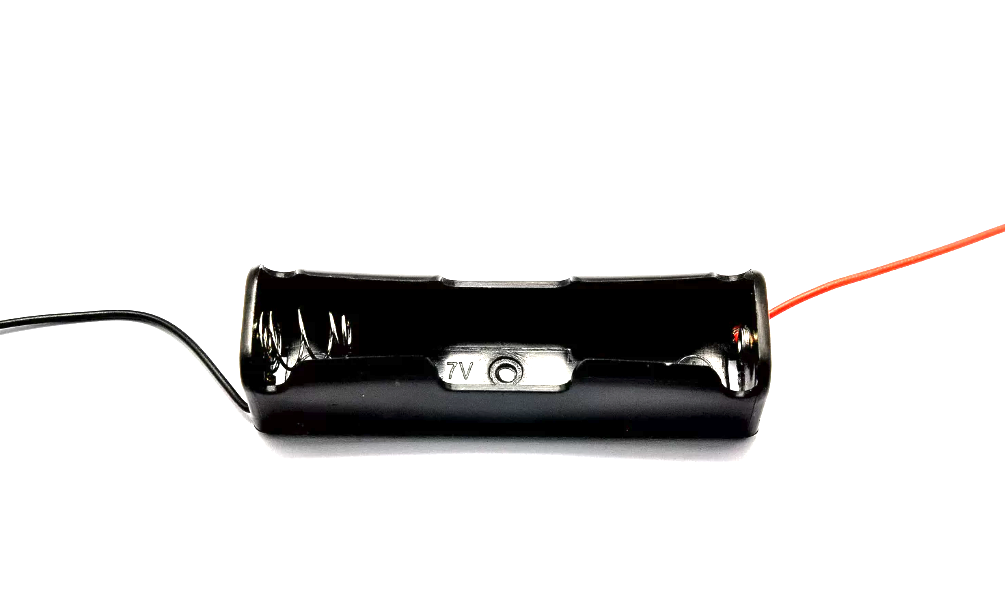

   2. 18650电池盒，taobao连接：[https://item.taobao.com/item.htm?id=613789641428](https://item.taobao.com/item.htm?id=613789641428)

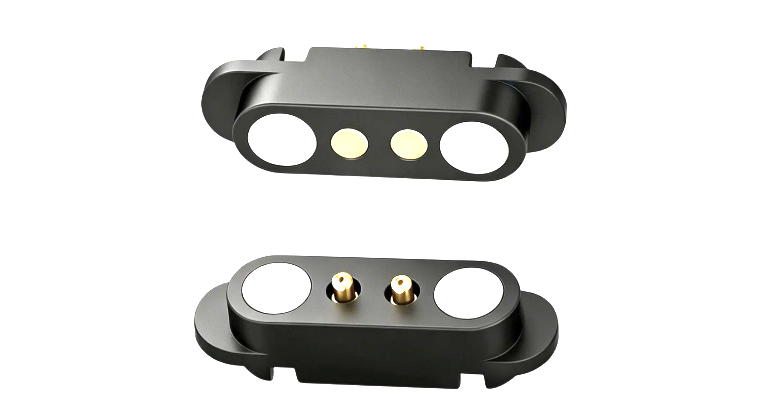

   3. 磁吸电源接口，taobao连接：[https://detail.tmall.com/item.htm?id=1045672903380](https://detail.tmall.com/item.htm?id=1045672903380)



   4. M2 * 5 沉头螺丝 x 5 ，用于干簧管外壳面版固定、电路板固定、电池盒固定（电池盒可用M2x8）
   5. 6mm * 2mm 磁铁 x 2
