2026-07-13补充两张照片

打印了一个完全护罩，照片已上传。

因为是给朋友打印的，所以没获得装配后的照片。

---------------------------------------------------------------------------------------------

2026-06-27更新内容

调整补充了如下内容：
1、电极测保护板分体两个
2、普通两侧护板
3、整体电池护罩（非必须）

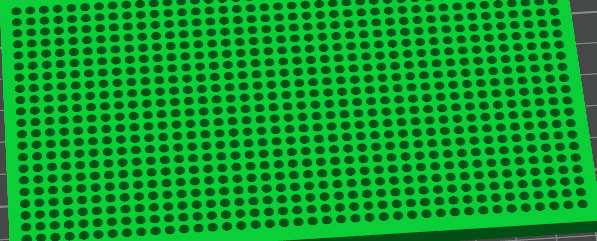

4、整合了万能保护板固定转换板（太费时间，不如用整版自己打孔或者自攻丝）

5、打印配置2里发布了一块需要自攻丝固定板子

---------------------------------------------------------------------------------------------

一、概述

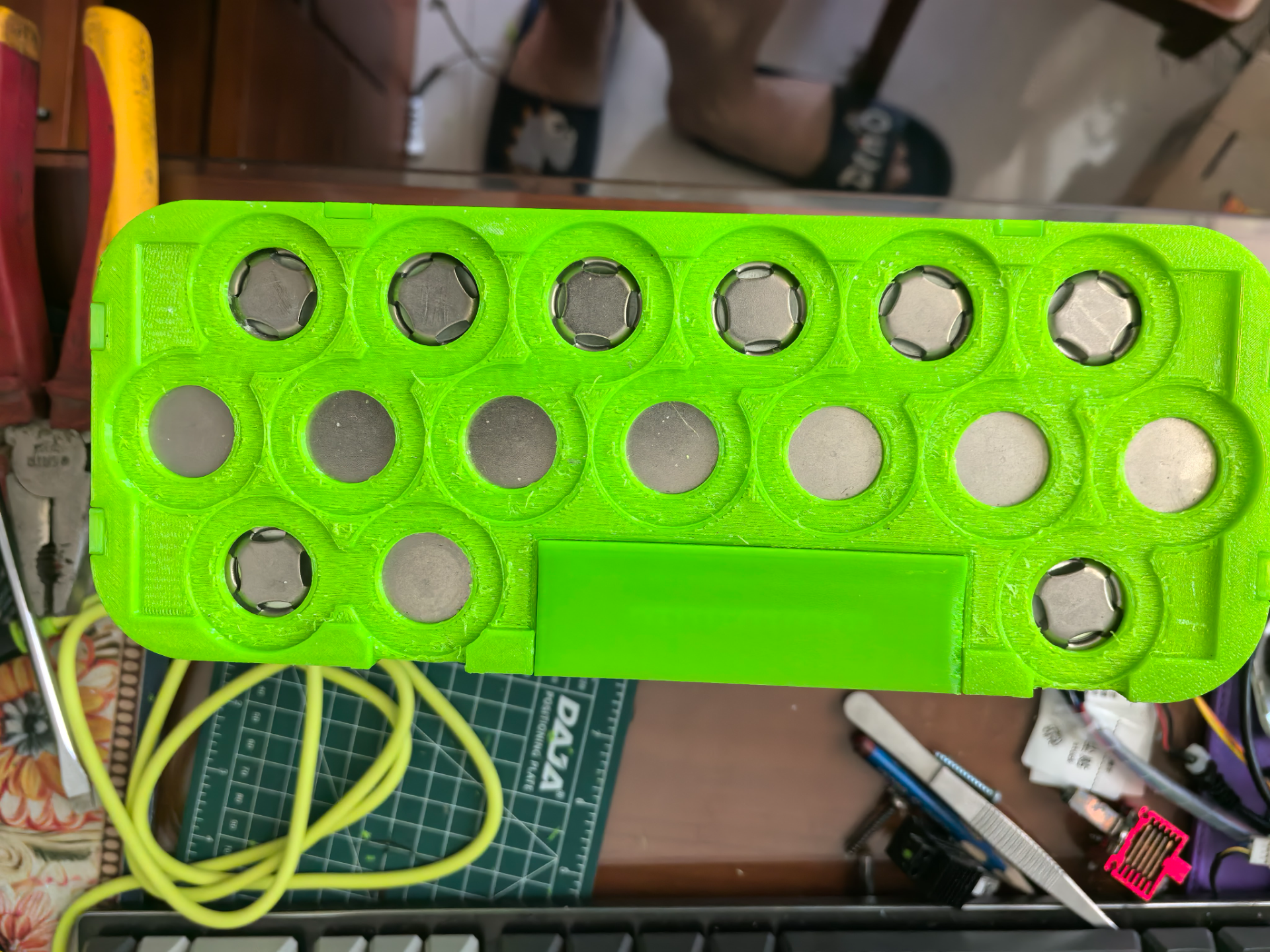

模型为佳士凯32140电芯专用电池支架，专为32140规格锂电池模组组装设计，结构适配电芯安装固定、镍片焊接走线及保护板集成装配，整体结构稳固、装配容错率高，可满足两种常用锂电模组规格的组装使用需求，适用于储能、动力设备电池组搭建场景。

二、适配规格
本支架支持双规格电池模组组装，兼容两种主流接线方案，适配性极强：
- 48V 16串 32140锂电池组装配
- 24V 8串两并 32140锂电池组装配

三、核心结构设计
1. 镍片走线导槽设计
支架预留专属镍片连接导槽，槽位尺寸适配常规电池连接镍片规格，走线规整、限位精准。可有效固定镍片走线路径，避免镍片偏移、重叠、弯折破损，同时规范模组布线布局，减少线路短路、接触不良风险，提升电池组整体装配规范性与用电安全性。
2. 均衡保护板专属安装位
模型预留充足的电池均衡保护板安置空间，卡位、限位结构贴合常规配套保护板尺寸。无需额外开孔、打磨改造，可直接适配均衡保护板的贴合安装与固定，保证保护板装配平整、贴合牢固，便于后续电池均衡、过充过放保护功能正常发挥，同时简化模组整体组装流程。
3. 电芯固定结构
支架电芯卡位采用精准公差设计，适配32140圆柱电芯尺寸，安装松紧适中，可牢固固定单节电芯，防止电芯松动、移位、碰撞。电芯排布间距合理，预留自然散热间隙，避免电池组工作时积热，保障模组长期稳定运行。

四、3D打印建议参数
为保障支架结构强度、尺寸精度与使用耐久性，推荐以下打印参数，适配常规FDM 3D打印机：
- 推荐耗材：PETG/ABS（韧性强、耐高温、不易变形，适配电池模组长期使用场景）
- 层高：0.2mm（兼顾打印精度与效率）
- 壁厚：2层及以上，保证结构刚性
- 填充密度：15%-20%（平衡强度与轻量化，无需高填充冗余）
- 支撑：仅复杂槽位按需添加，避免多余支撑残留影响装配

五、装配说明
1. 打印完成后清理模型毛刺、支撑残留，确认电芯卡位、镍片导槽、保护板安装位无堵塞、变形；
2. 对应48V16串、24V8串两并规格有序摆放32140电芯，确保电芯完全卡入限位槽；
3. 沿专属导槽铺设、排布连接镍片，完成电芯串并联焊接；
4. 将均衡保护板嵌入预留安装空间，固定到位后完成整体模组接线装配。
