3D打印机工作室排风终极解决方案

排风系统设计目的：

整合现有的FDM及光固化3D打印机排风管道，实现统一室外排放。

现状与痛点：

原有墙面未预留排风孔，临时接管至窗外操作不便，导致排风系统使用率极低。
尽管工作间已按淋浴房标准做了封闭隔断，但目前的排气方式仅将废气从机箱转移至室内，并未真正排出室外。
非PLA耗材打印时产生的异味会在房间内积聚，并在开门时扩散至其他区域，存在健康隐患。

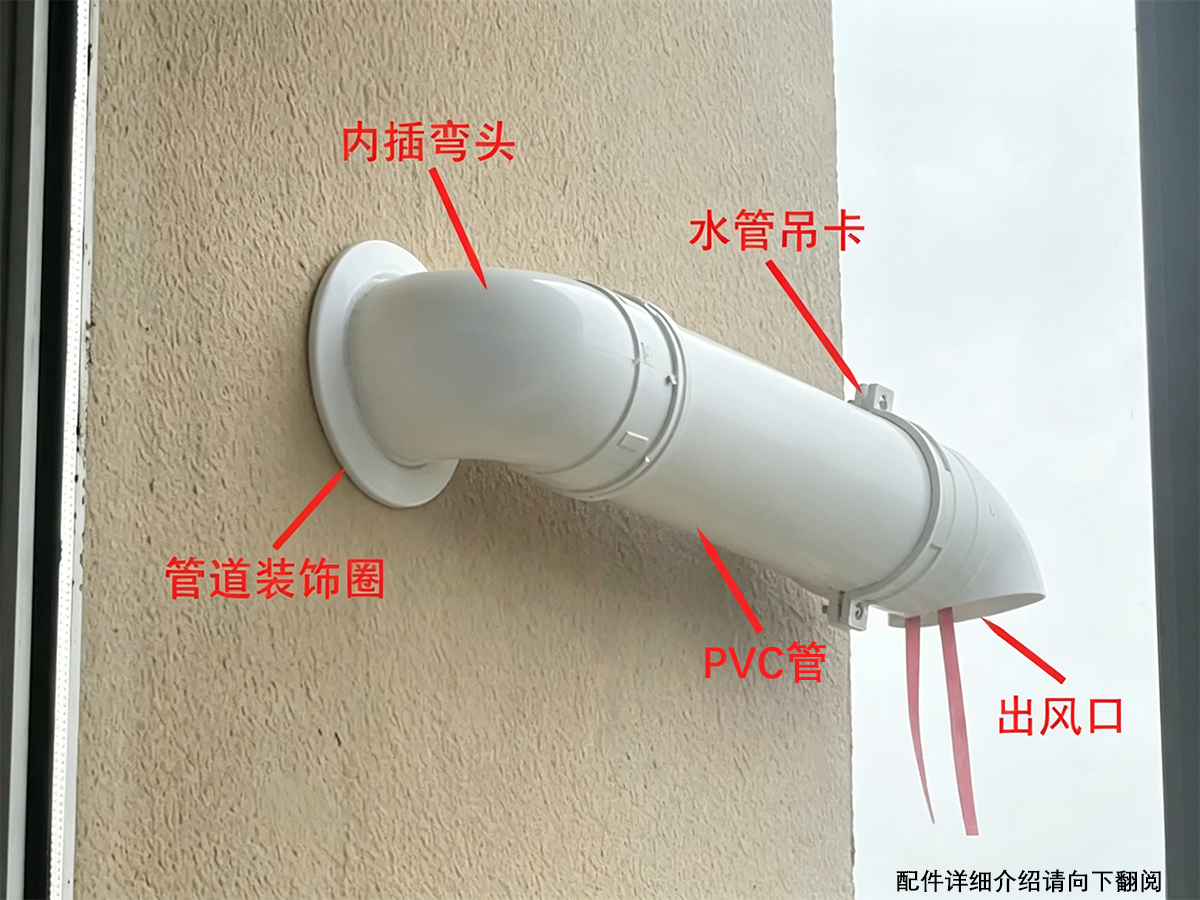

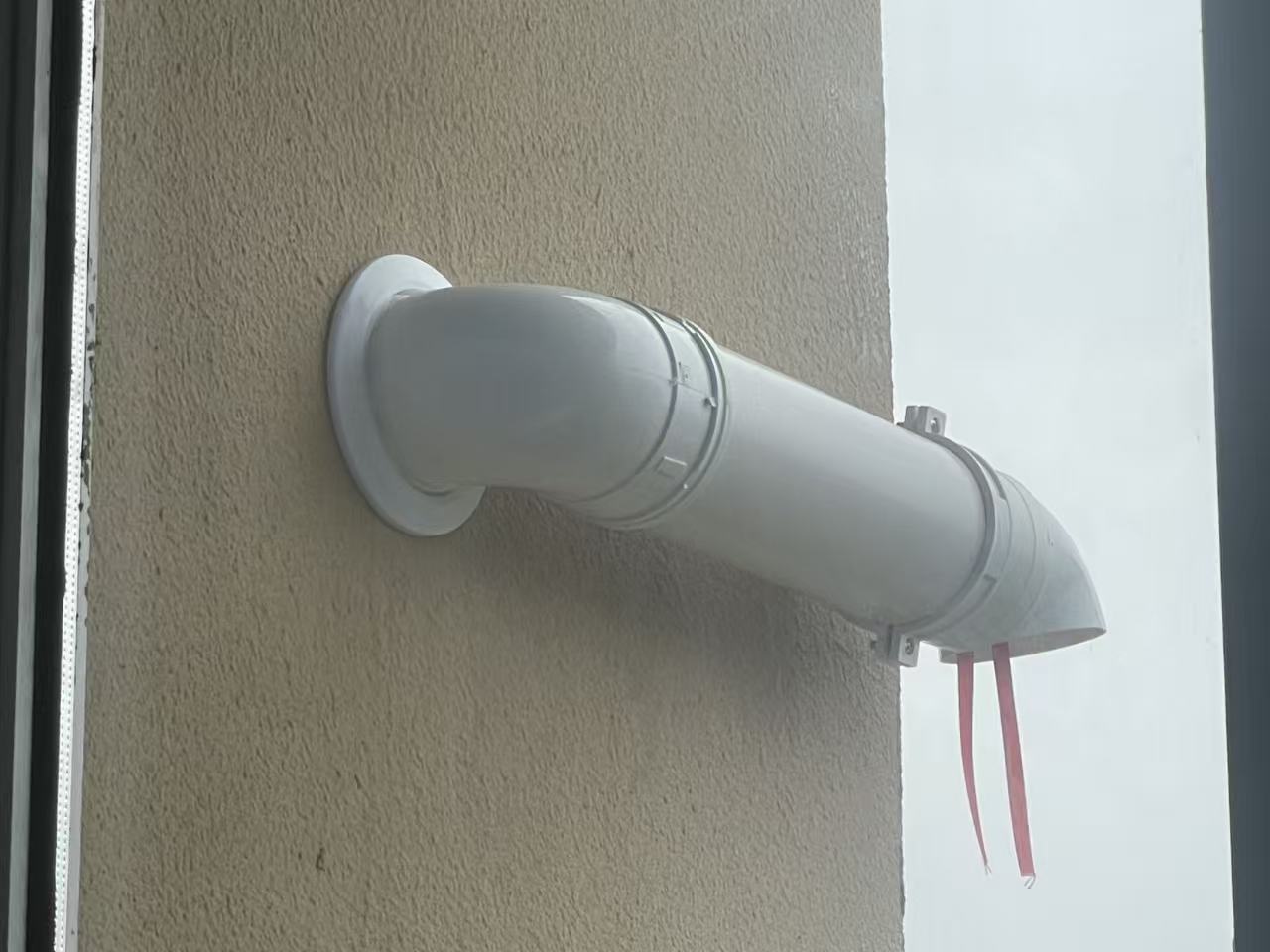

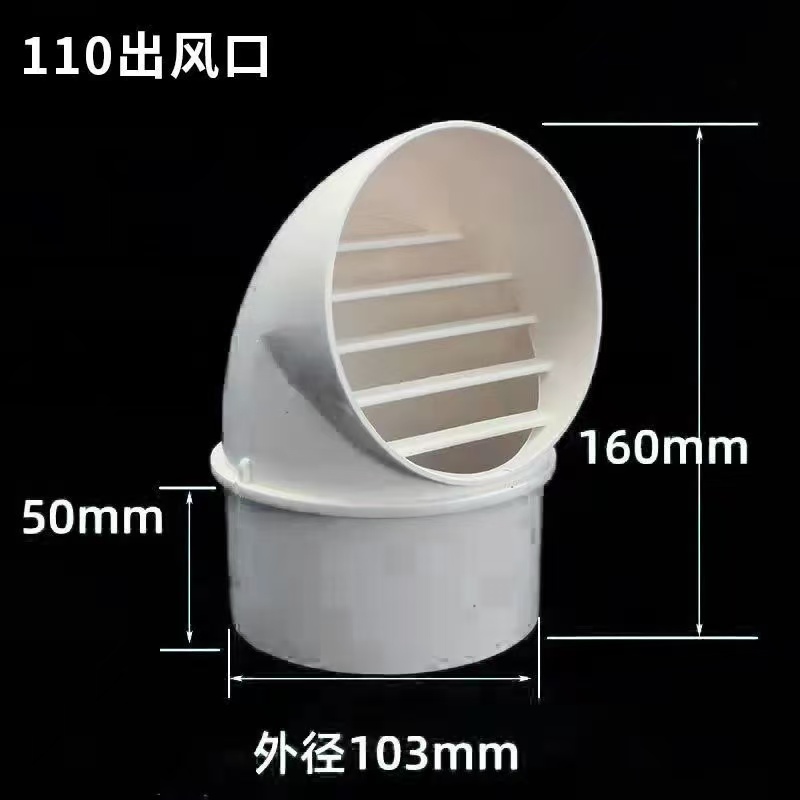

墙上开孔（110mm口径）并采用了这套装备后，就再也不用纠结开窗会影响空调效果、会有蚊虫、会窜风、会影响制暖等等情况了。

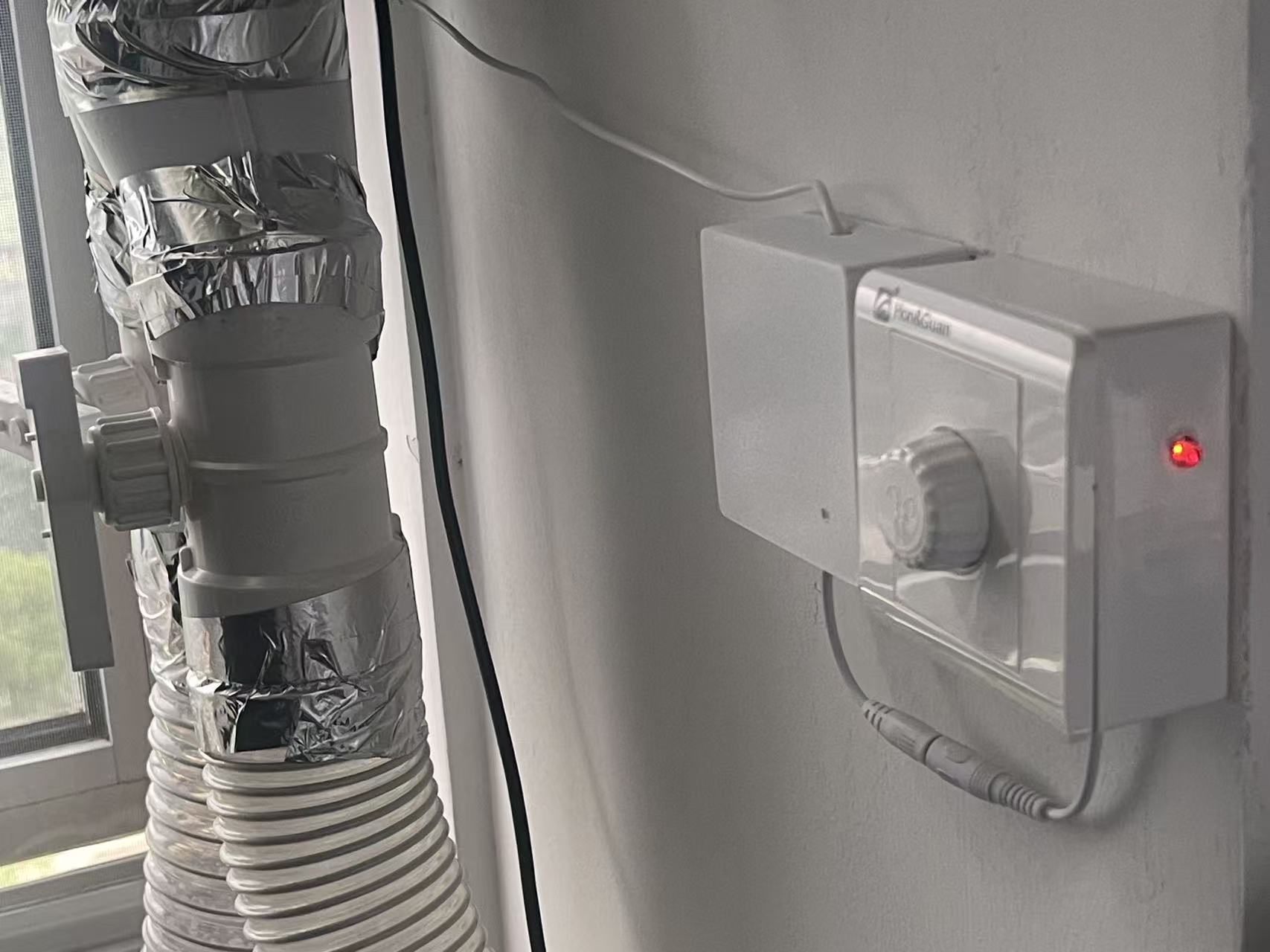

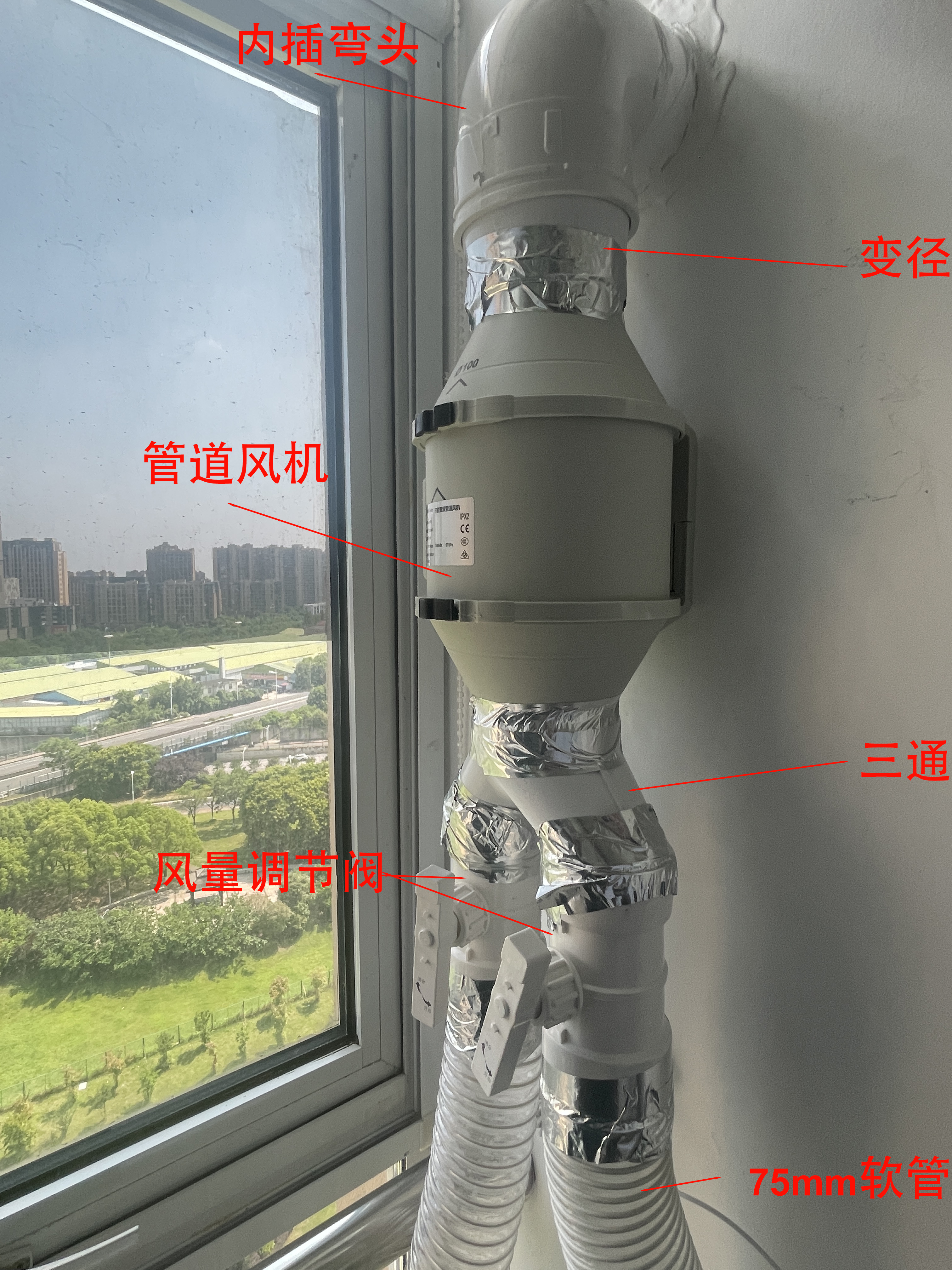

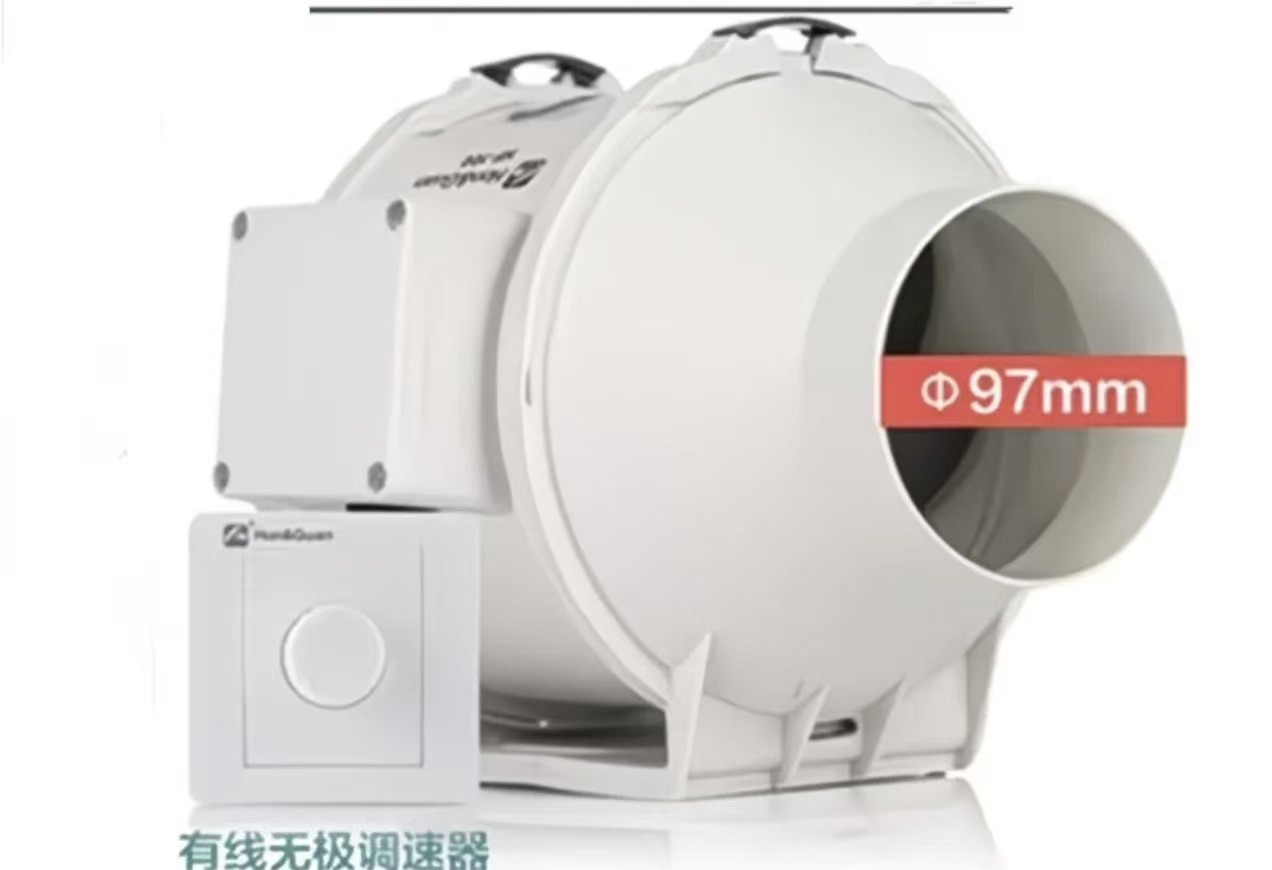

室内外完全隔绝，所有废气只在管路里直接排到室外。顺带给管道风机也做了升级，管径从3寸变成了4寸（≈10cm），也改用了变频无刷电机以满足静音使用和长时间使用需求。

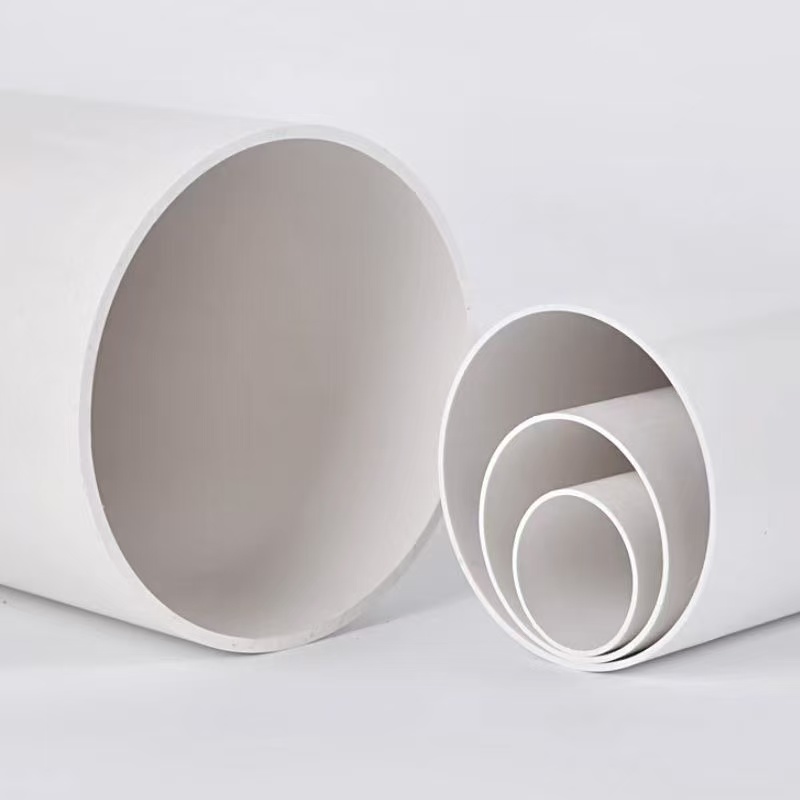

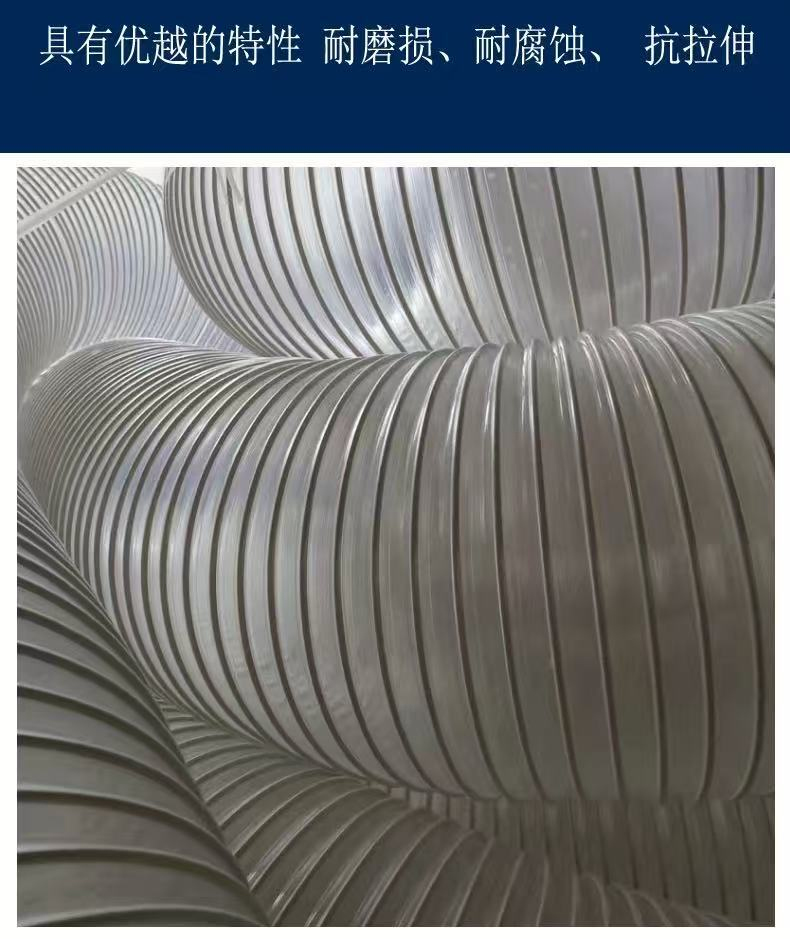

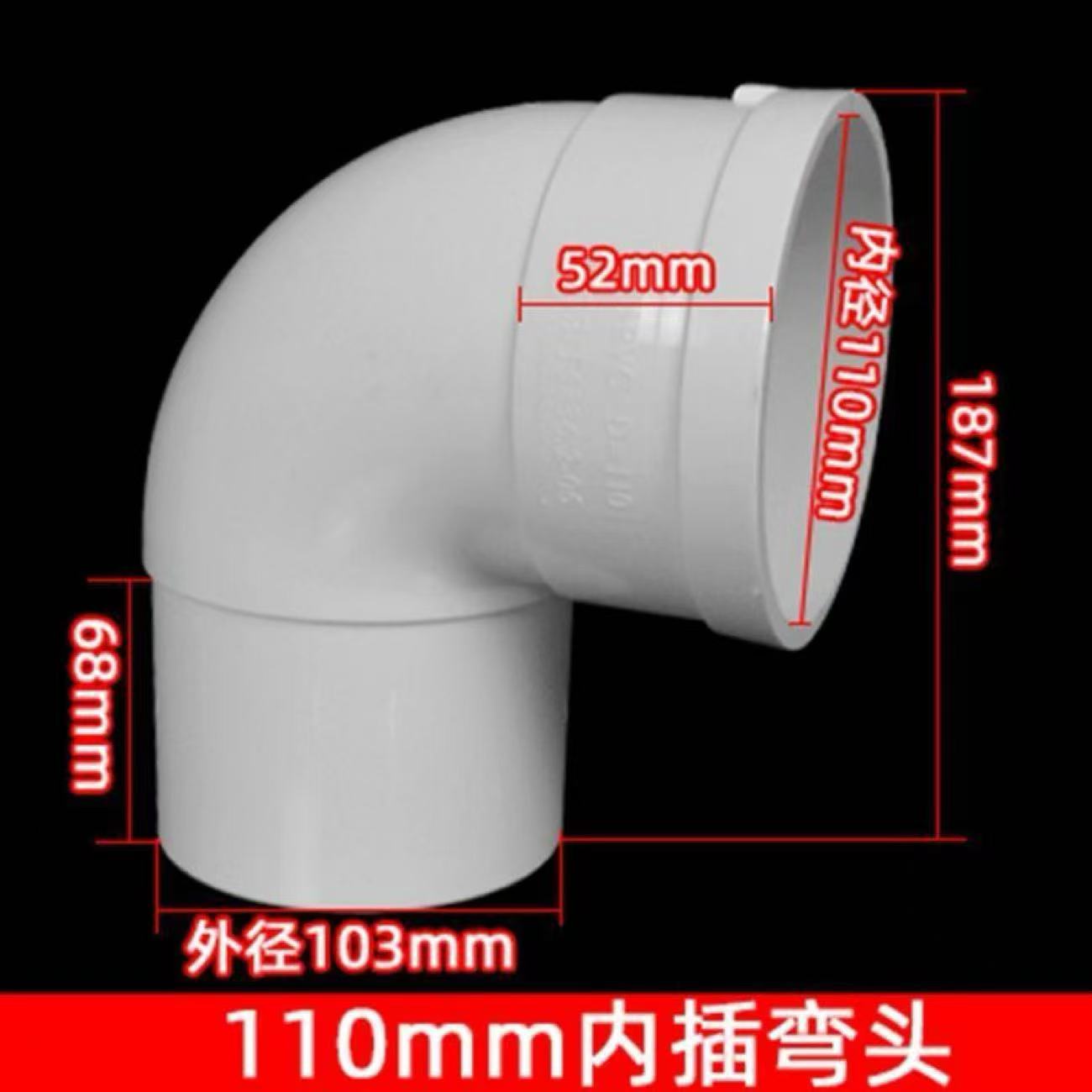

当然，此种方案前提是墙上能有条件去开排风孔。而且硬管比那种铝箔软管的排风效率会高很多，因为内壁光滑没有皱褶，弯折部分也是光滑过渡不会卡住。

多数用户在打印机排风改造中存在认知误区：认为仅通过延长管路、向上抬升管道至高处，或在末端缩径即可实现定向高效排风。❌️❌️❌️

实际上，设备原厂腔体轴流风扇静压偏低，仅适用于短距离、低阻力的直排工况。向上布设管道会叠加重力与沿程阻力，末端缩径则会产生局部节流损失，二者均会显著提升管路系统阻力。受限于风扇的低静压特性，系统无法形成稳定且足够的气流压差，废气难以沿管路定向输送至末端，多滞留于腔体及管路前段，导致排风系统形式上完整，但实际废气导出效率极低，无法达到预期的VOC（Volatile Organic Compounds，挥发性有机化合物）与异味控制效果。

另外还有，本身打印机自身机箱的排风口就是75mm左右的尺寸，如果后面用小直径的管道可能导致风阻剧增导致排风效率断崖式下跌。如果用大直径的排风管，则会降低风阻，提升效率，并且因为气流速度降低，大幅减少管道内的风声和涡流噪音。

这是“豆包”关于拓竹3D打印排风的说明和建议，可见如果软管过长或者方向不合适，排风效果是受影响的。

平台上大多数排风方案都只是给管道找了个放的地方，无论是连接打印机，还是伸到窗户外面去……至于内里气体究竟有没排出去并不知道，效果其实差强人意！

一、基础原理
普通机型靠空气自然扩散，单软管排风效果有限。
拓竹封箱机型带主动调速排风扇，软管仅做定向导流；管路越长、走向 / 弯折不合理，风阻越大，排风越差。
二、方案对比
1. 仅接软管
适合管路短直、打印 PLA/PETG、可开窗通风的场景。打印 ABS/ASA 等工程料时，机身会自动降低风扇转速，易出现废气堆积。
2. 软管 + 变频管道风机
风机低速导流，不扰动舱温，可抵消管路阻力，适配长管路、多弯折、密闭空间及各类工程耗材。
三、软管布设注意（仅软管参考）
长度：总长超 2 米，排风效果明显减弱。
走向：小幅下倾最优；水平次之；全程向上爬坡阻力最大，严重影响排风。
弯折：避免 90° 硬弯、连续折弯，尽量用大弧度缓弯。
四、选用建议
短直管路、打印 PLA/PETG：单用软管即可。
管路长 / 爬坡 / 多弯折、打印工程料、密闭环境：加装风机低速运行，禁止高速强抽。
五、无风机优化
软管短直微向下，管口引至窗外，开窗通风，可搭配桌面风扇辅助散味。
六、提示
封闭舱气流偏弱，复杂管路 + 高气味耗材，建议搭配低速风机辅助排风。
