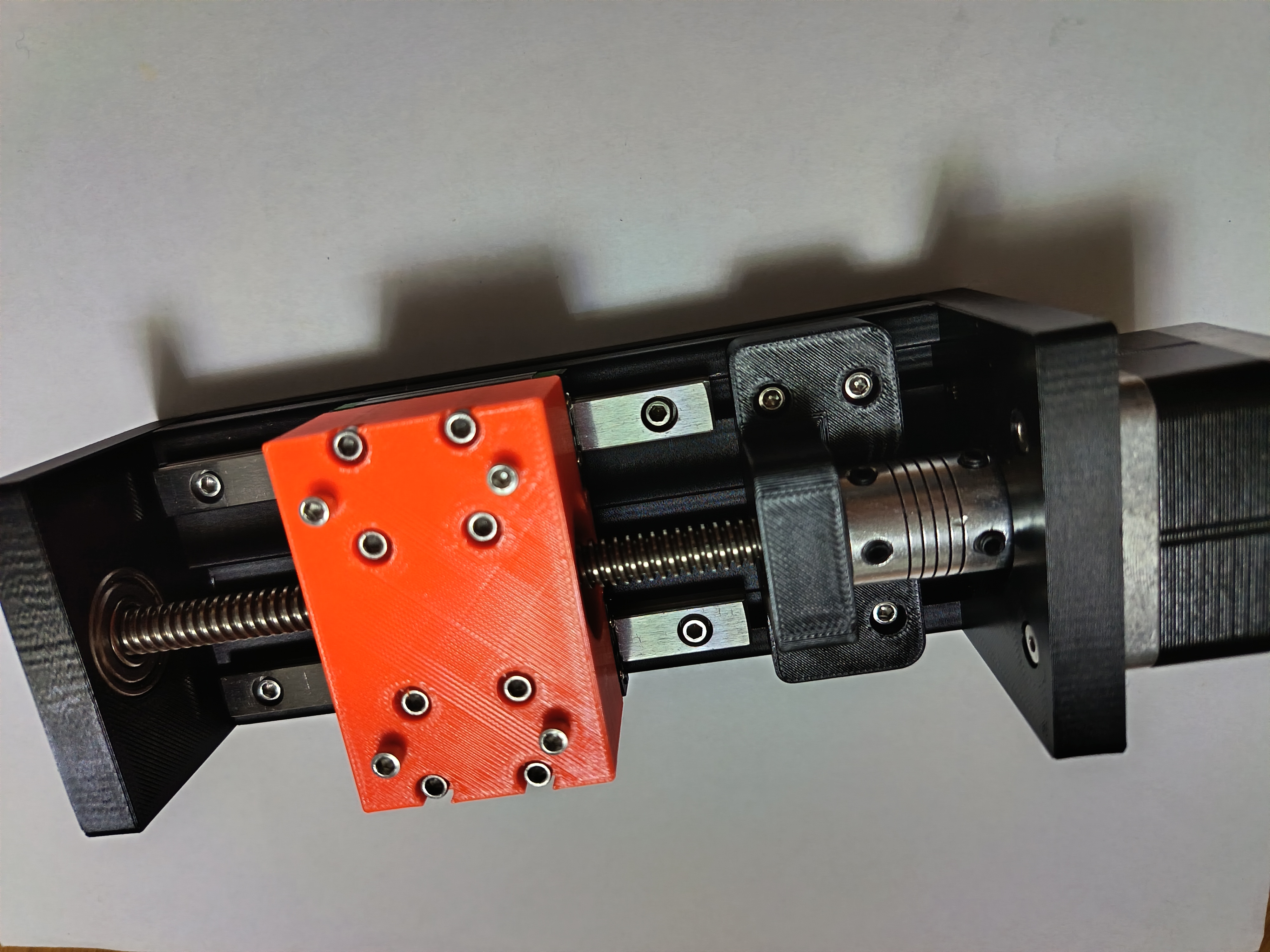

这是适用于 42 步进电机的直线滑台，行程大约 60mm。如果希望有更大的行程，需要打印更长的底座，配备更长的直线导轨和丝杆。

----------

BOM

打印要求

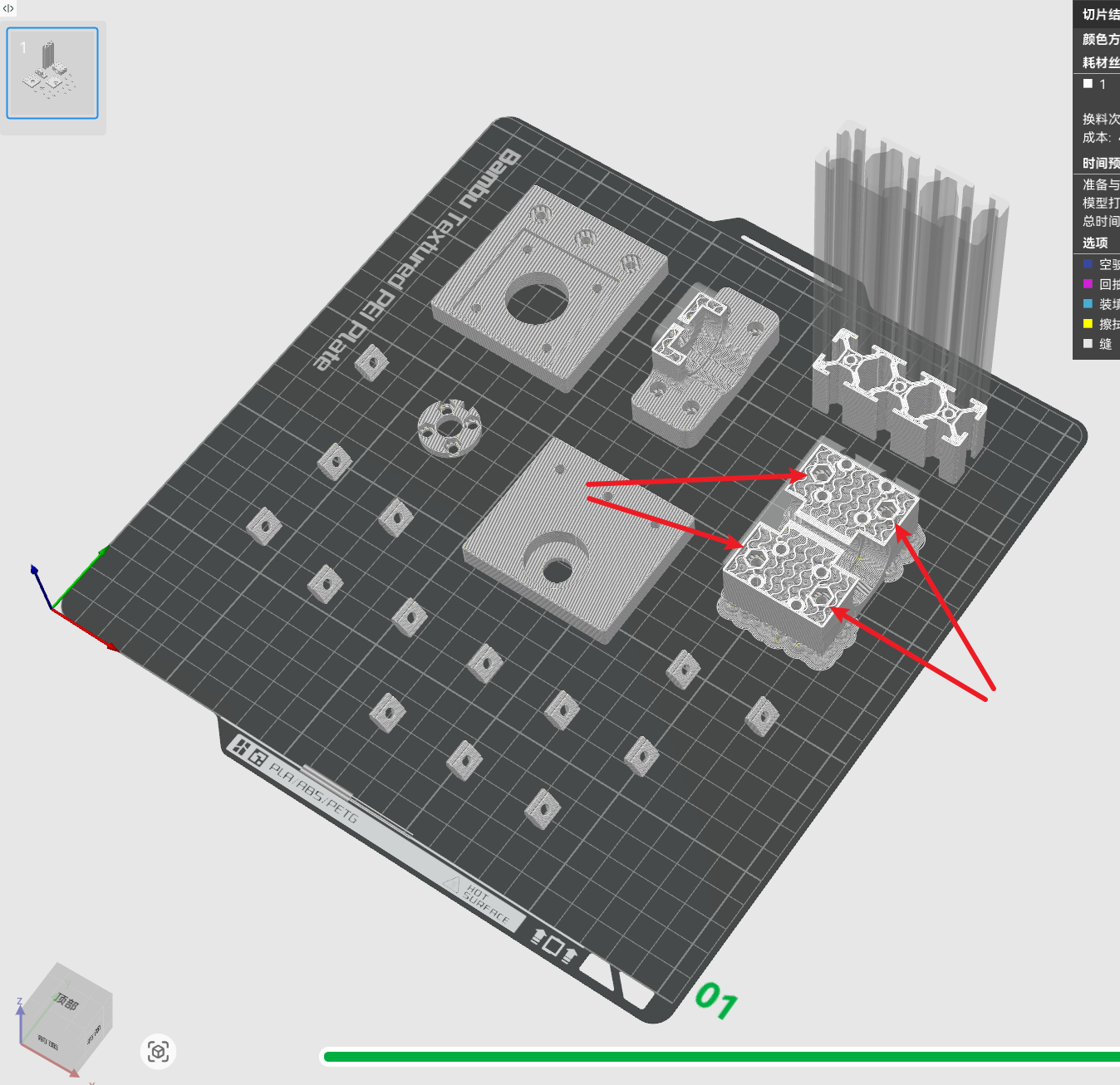

在125层设置了暂停，在滑台滑块中放入 4 枚 M3 的螺母后继续打印

安装步骤

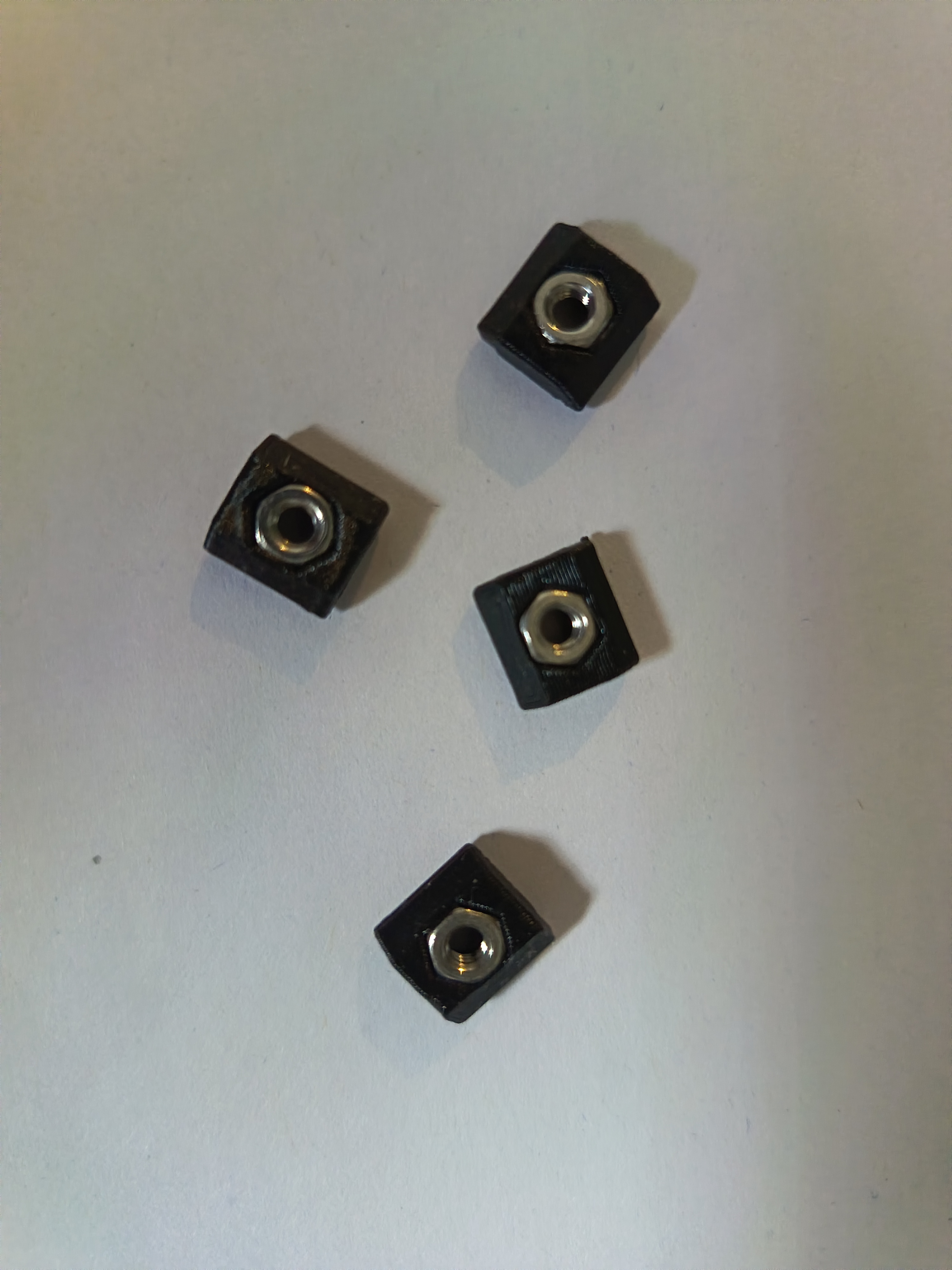

在打印好的滑台螺母中放入 M3 螺母，一共需要 14 套

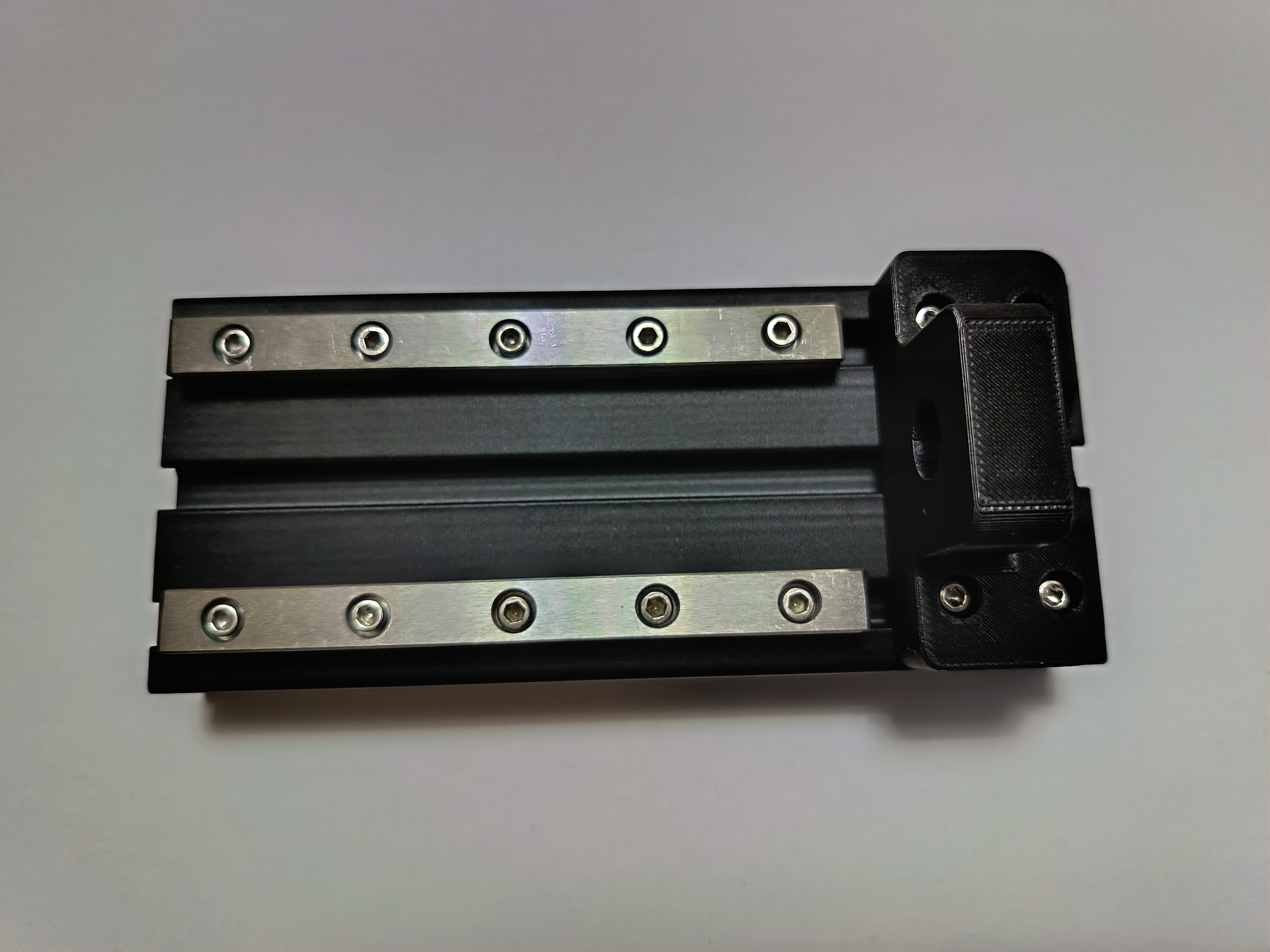

用 10 根 M3*8 螺栓将直线滑轨安装在 2060 型材上，用 4 根 M3*12 螺栓将丝杆支架安装在 2060 型材上，所有螺栓先不要拧紧

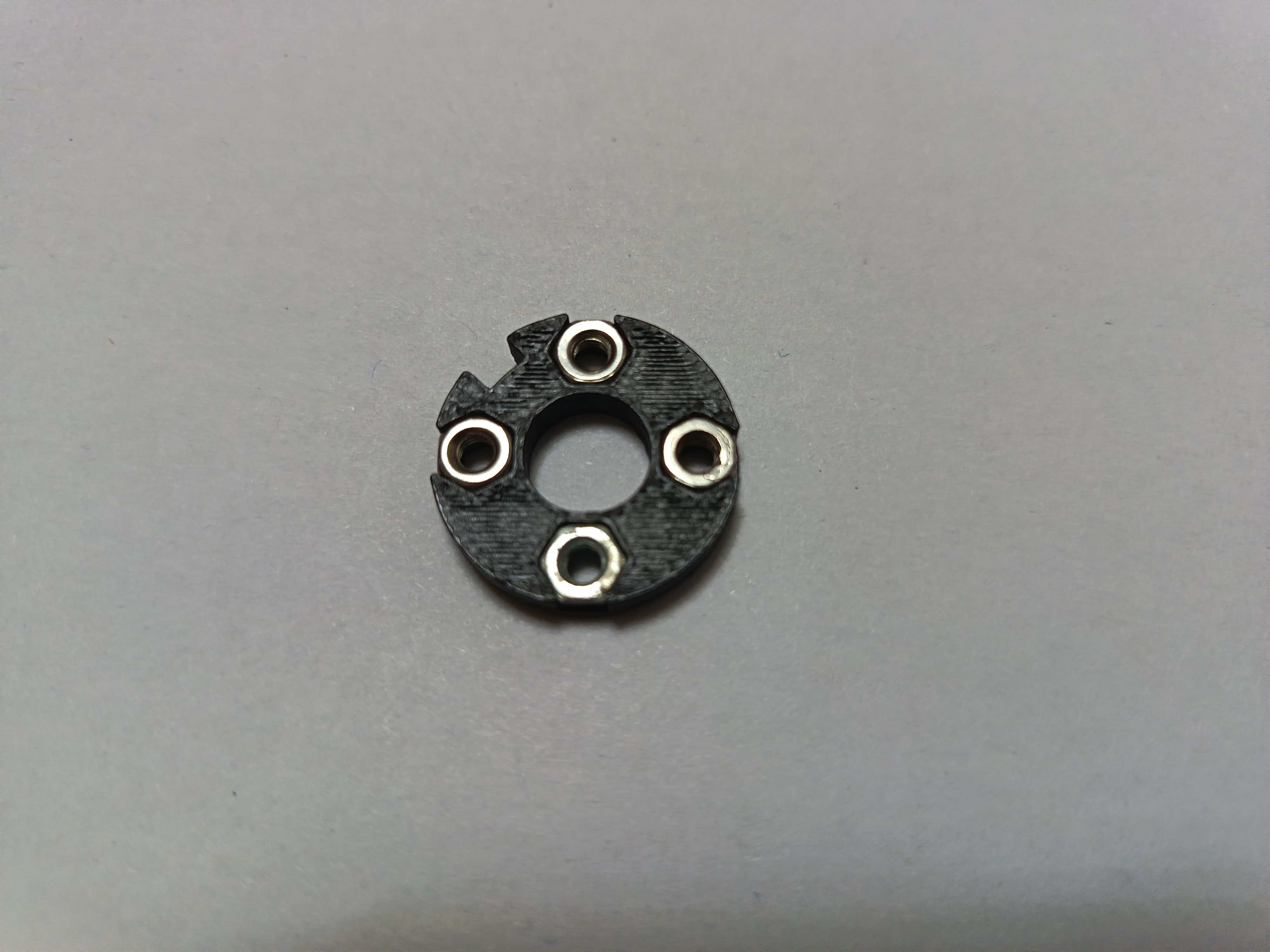

准备好滑块垫片

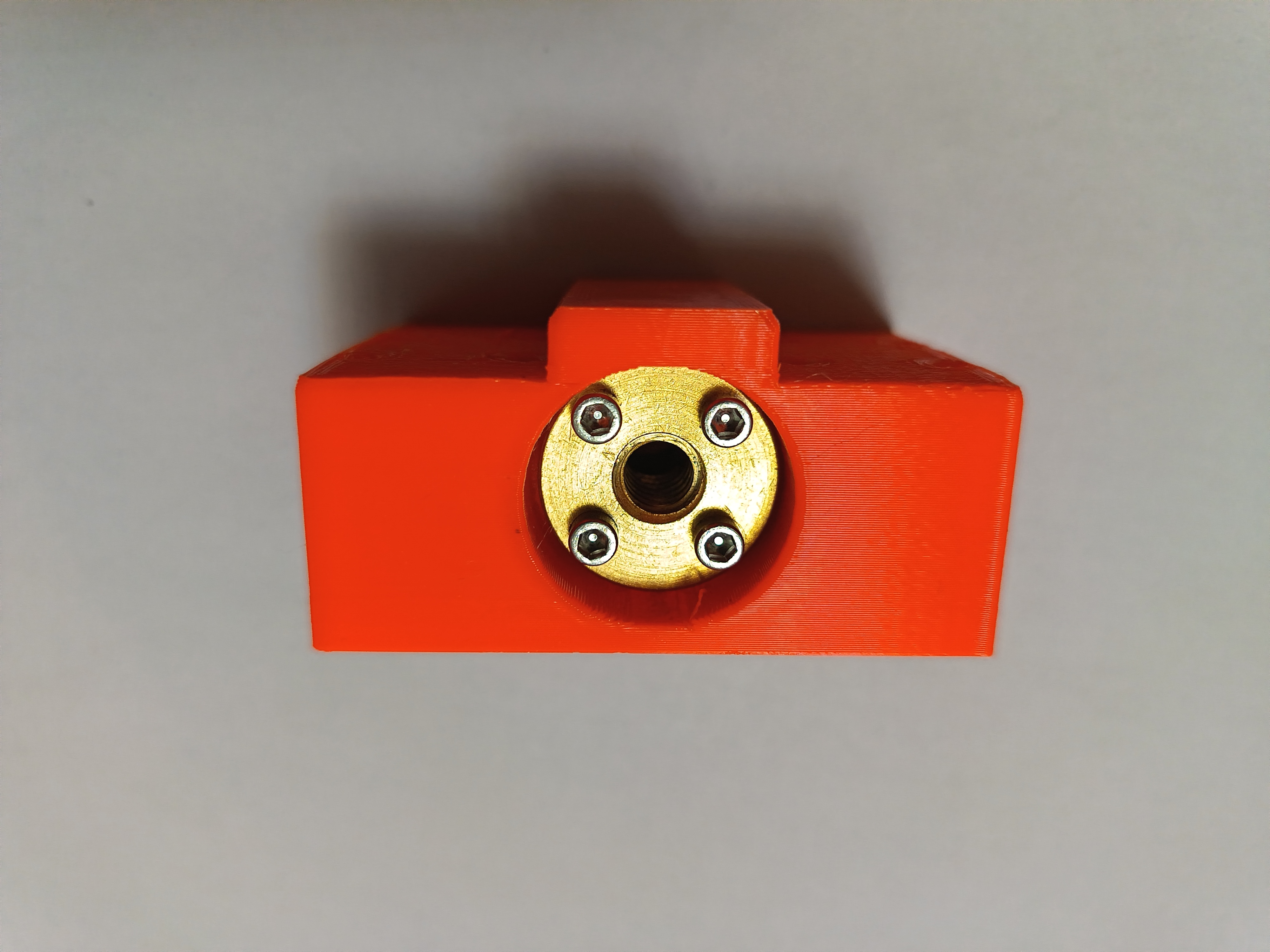

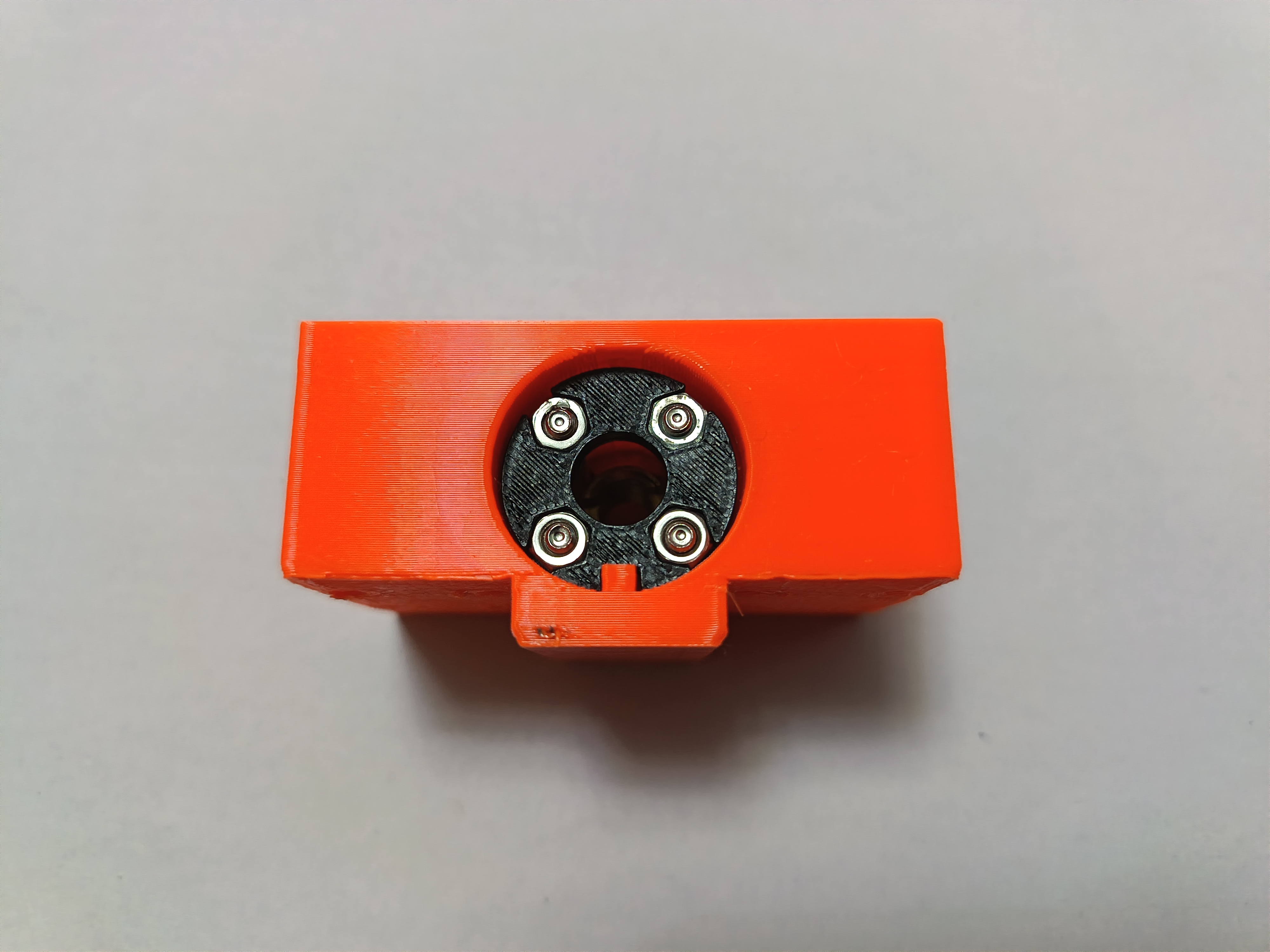

用 4 根 M3*30 螺杆将丝杆法兰固定在滑台滑块上

将导轨滑块小心地安装在导轨上，然后再用 8 根 M3*25 螺栓将滑台滑块固定在直线导轨的滑块上，

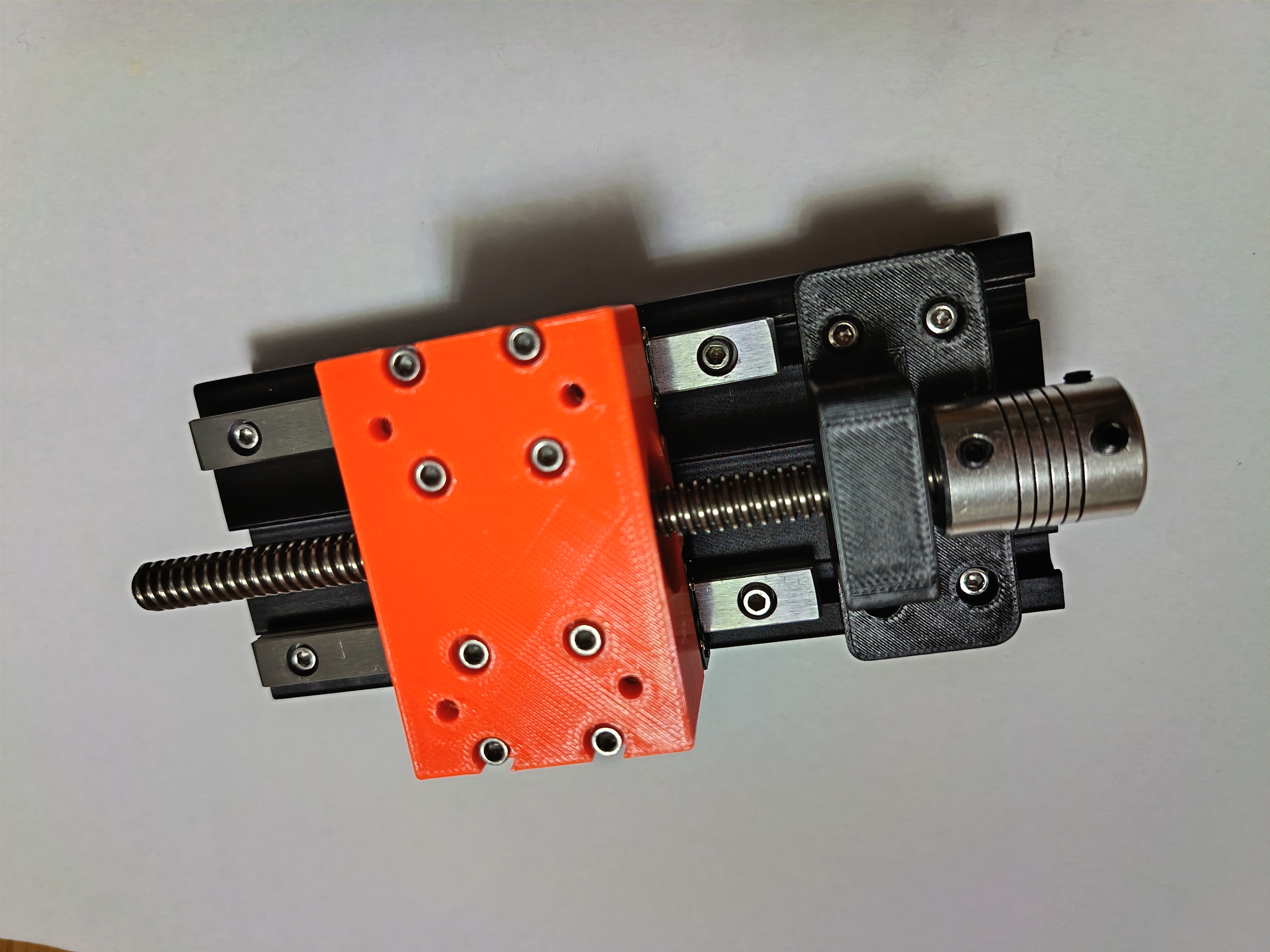

将丝杆拧入，并装上柔性联轴器

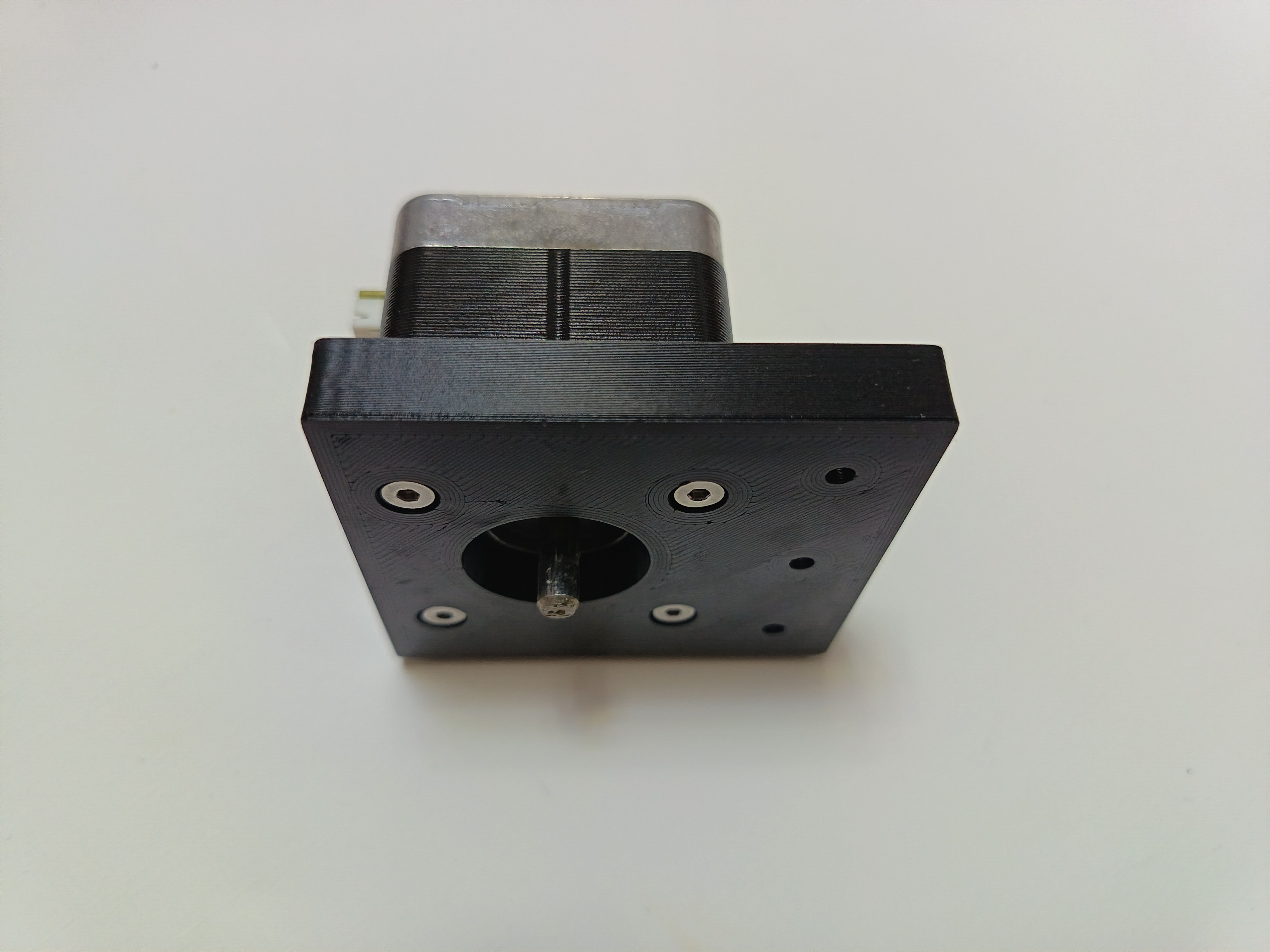

用 4 跟 M3*12 螺栓固定 42 步进电机

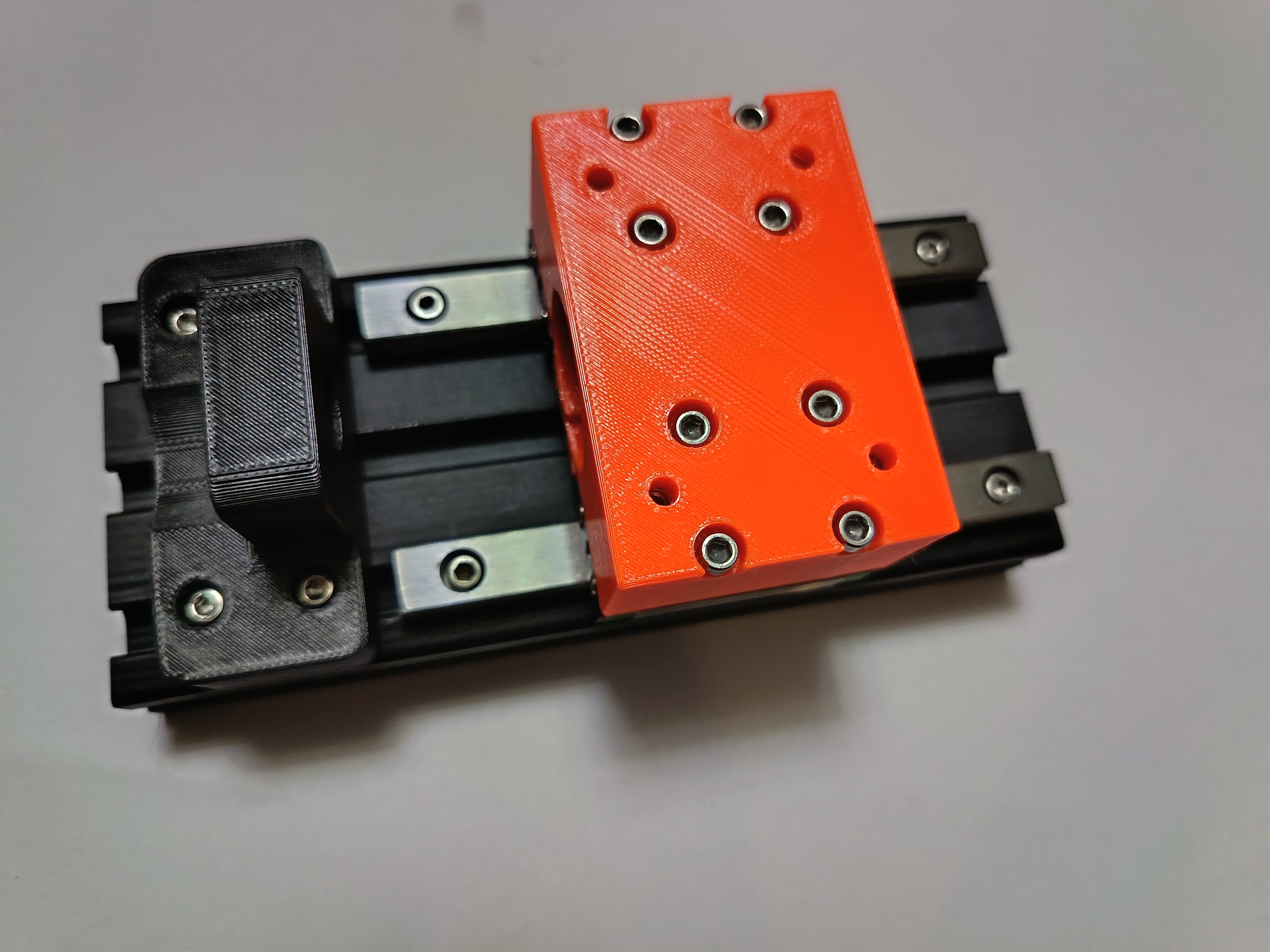

用 6 根 M3*18 自攻螺栓将两个端板固定在 2060 型材上，滑块上拧上 4 根 M3*12 螺栓，用以固定其他工件

最后，调整直线导轨和丝杆支架的位置，确保滑块可以丝滑移动，拧紧固定直线导轨和丝杆支架的螺母。

结束
