【古善】四电容点焊机开源外壳V2

[立创开源点焊机项目所设计外壳] 此版本为之前的迭代版本，修改部分主要集中在外观件，建议采用PETG-CF/GF耗材打印，切片文件未添加模仿GF纹理效果。
其余bom与之前一致。闲鱼商家售卖时，麻烦标注原作者。

2025/09/01 V1.2

适配更长螺柱电容，增加电容前后固定，更换内部照明布局（PCB LED封装 0805&1206）

2026/01/25

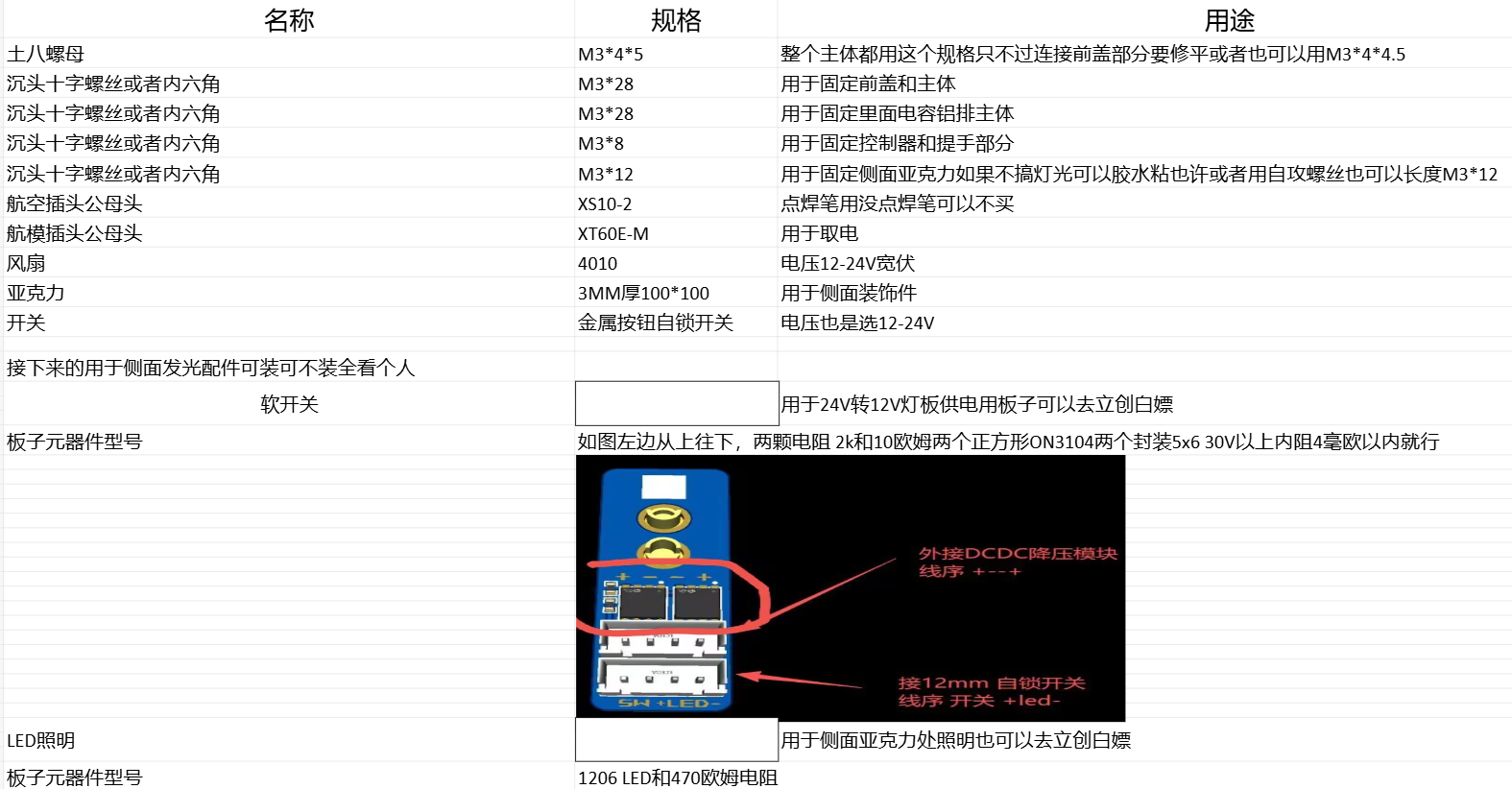

A:更细BOM表&五金配件感谢群友整理

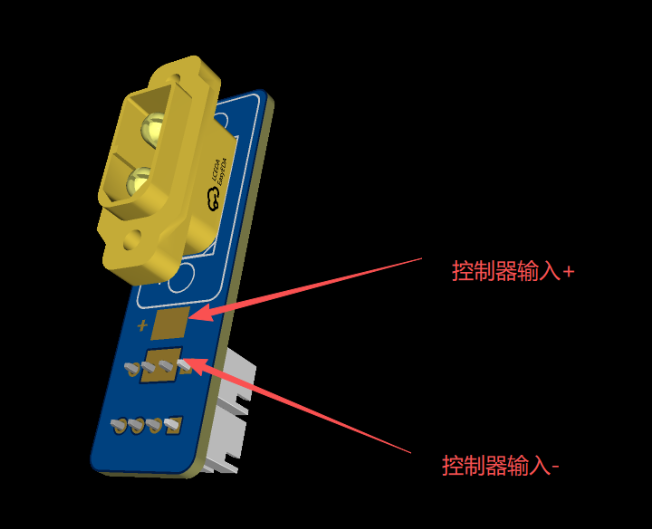

B:搭配软启动板接线图如下：

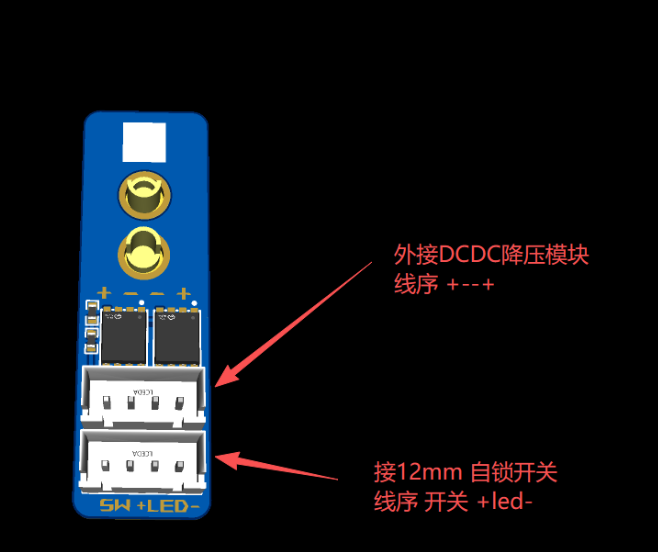

软启动&LDE照明-PCB gerber可群里共享下载，立创免费打样。

四电容点焊机，目前测试达到1.7W短路电流（70平 50cm 双线短路直连）
电容采用四颗GMMC， 6mm 1060铝排，20A 大屏控制器
带TVS+RCD双重保护，尖峰电压压制在22V 无震荡，完美可靠经得起示波器检查

外壳ABS 3mm壁厚，预留4010风扇安装位
前面板带磁吸位，可吸附测流仪
亚克力侧透带内部照明灯
正面隐藏进风口设计，旋钮电位器内置发光光源

BOM表晚些整理，先行开源供群友下载打印。

所有BOM信息，PCB资料均在群里开源

立创开源项目链接如下：

PS：此规格足以涵盖DIY电池98%以上需求

群号：306861356

【古善】四电容点焊机 开源外壳V2
