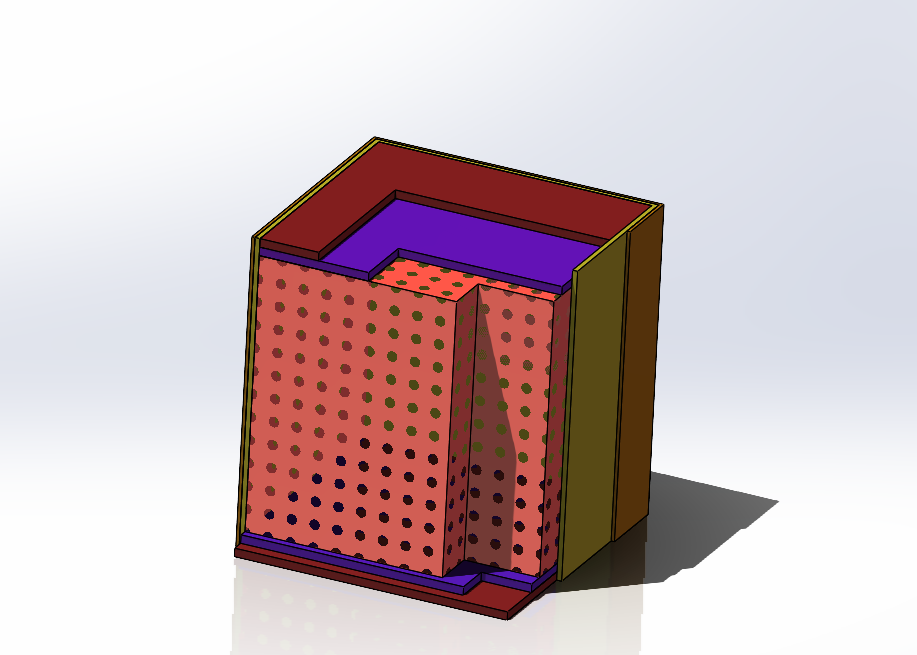

⭐使用solidworks精确建模，结构合理

🚀模型介绍

        专为 3D 打印初学者打造的入门级认知工具，一眼看懂 FDM 工件基本结构。

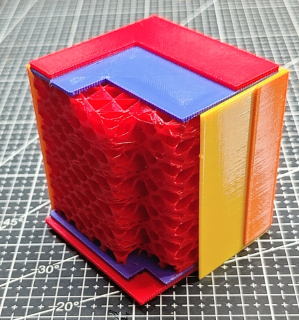

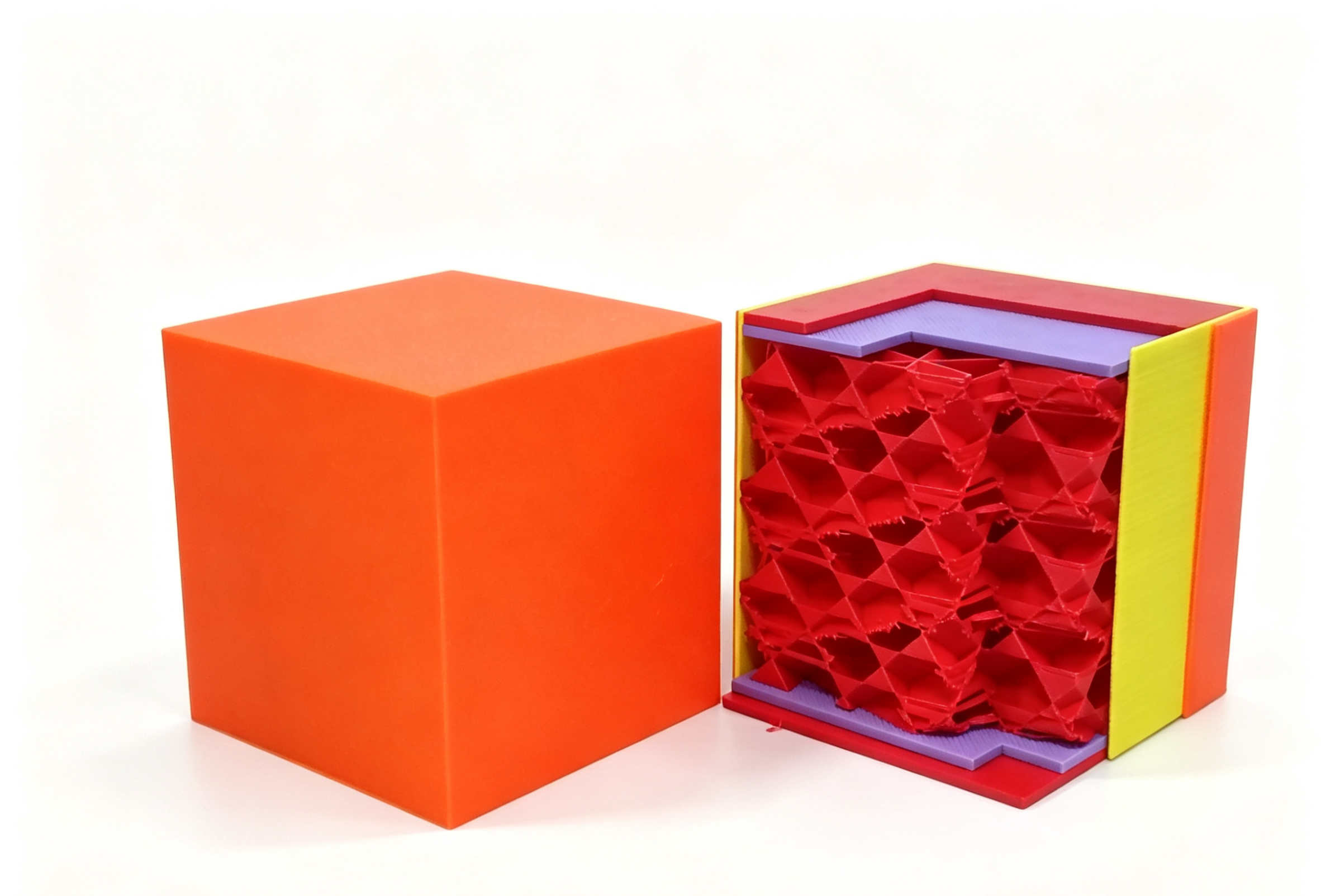

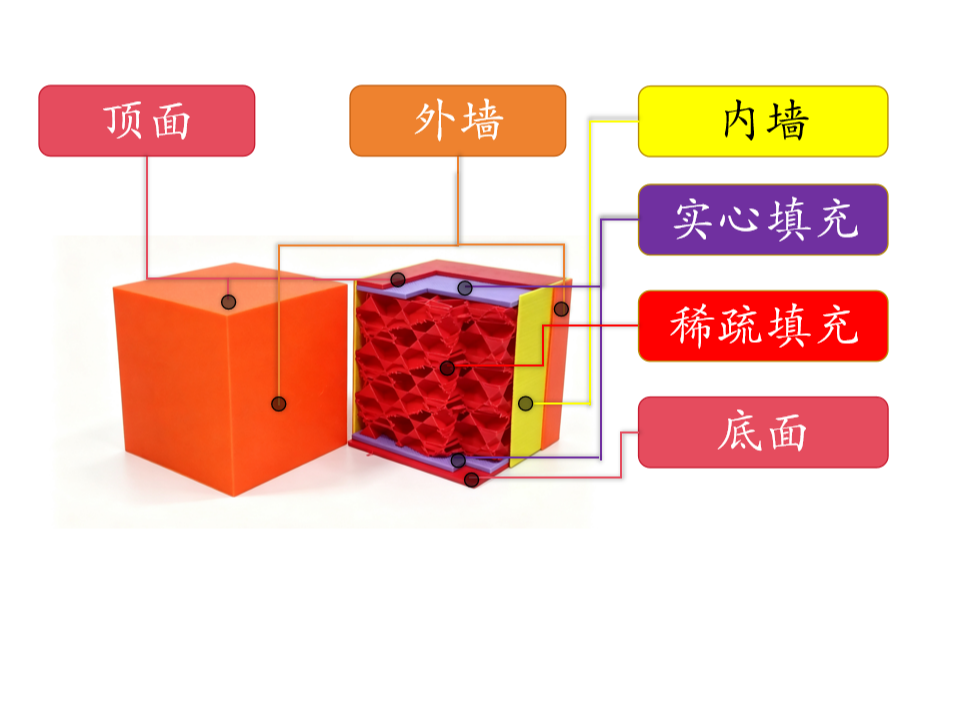

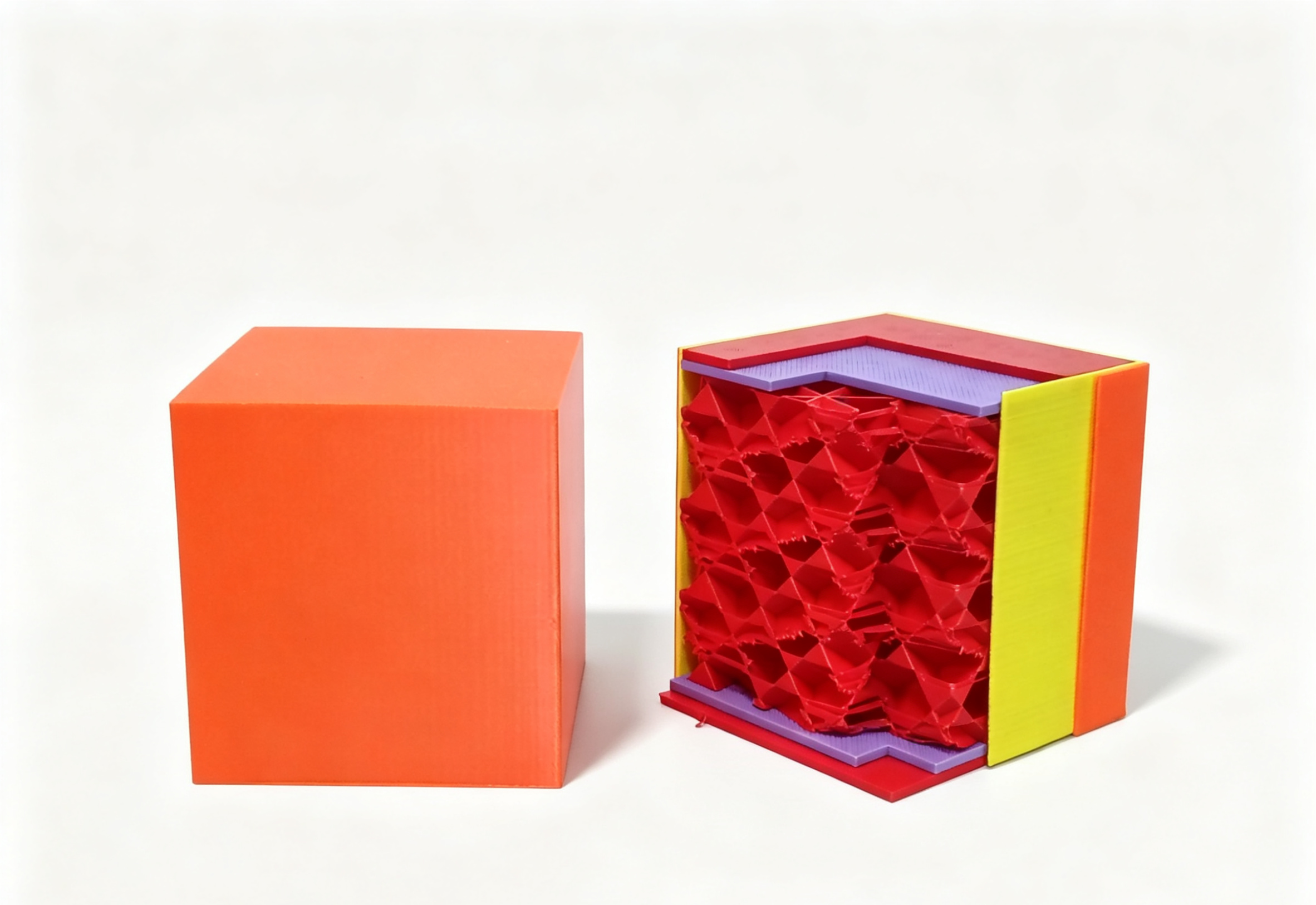

        通过分层剖切设计，保留顶面、底面与外墙的同时，将打印件内部不可见的内墙、稀疏填充、实心填充三大结构完整可视化。模型采用分色设计，简单易懂。无需复杂讲解，初学者就能瞬间建立 "切片参数 - 实物结构" 的对应关系，彻底解决 "靠想象学 3D 打印" 的痛点。

模型具有以下显著优势

• 全结构覆盖，一物多解

  一个模型完整展示 6 个核心结构，无需打印多个单独模型，大幅降低教学成本。

• 分层剖切，结构直观

  模型进行分层剖切，可同时展示外部轮廓、内部填充和层间结构三个维度，展示效果较平面剖切提升 2 倍。

• 一体成型，坚固耐用

  模型无卡扣、无可拆卸部件、无易损件，一体成型设计。

• 极致打印友好性

  全模型零支撑设计，0.2mm 层高即可清晰显示所有结构细节。

🚀机型适配

        现已完成适用于全部机型的多色配置进行发布。

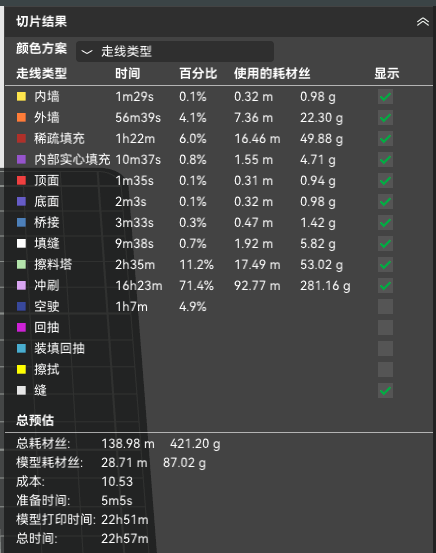

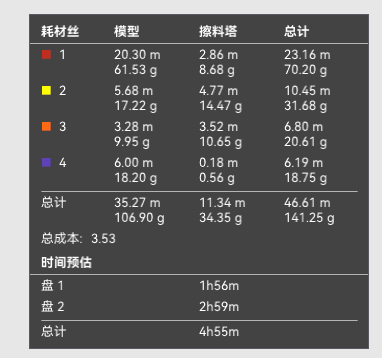

        同时，为减少耗材使用，本模型基于H2D、X2D双喷嘴打印机设置了最优分件模型，冲刷及擦料塔用量减少90%

        并且，为满足没有AMS的用户，配置了全分件的打印配置，在主要构件上暂停换色即可完成打印，真正让模型适合所有人！

🚀应用场景

        模型完美覆盖以下四大核心场景，具有广阔的应用前景

1. 课堂教学（核心场景）

• 适用于中小学通用技术课、职业院校 3D 打印专业、高校工程训练中心
• 发给每个学生 / 小组一个模型，配合切片软件路径预览逐区域讲解
• 学生可用卡尺测量实际壁厚，与设置值进行定量对比实验

2. 打印机调试与故障分析

• 打印出现 "顶层拉丝"" 填充塌陷 ""层间分离" 时，用本模型对照讲解根本原因
• 帮助新手直观理解参数调整对实物结构的影响

3. 个人自学者参考

• 作为 "看得见的切片说明书"，放在打印机旁边随时查阅
• 每次遇到新参数，都能在模型上找到对应的实物结构

4. 企业新员工培训

• 作为标准化入门教具，快速建立团队对 FDM 工艺的统一认知
• 缩短新员工培训周期，降低培训成本

🚀打印建议

         全部打印参数均配置完毕，高成功率，如出现炒面请参考下方提示。

🚀组装说明

        多色打印配置无需进行组装。

        X2D、H2D配置需要使用胶水进行粘接。

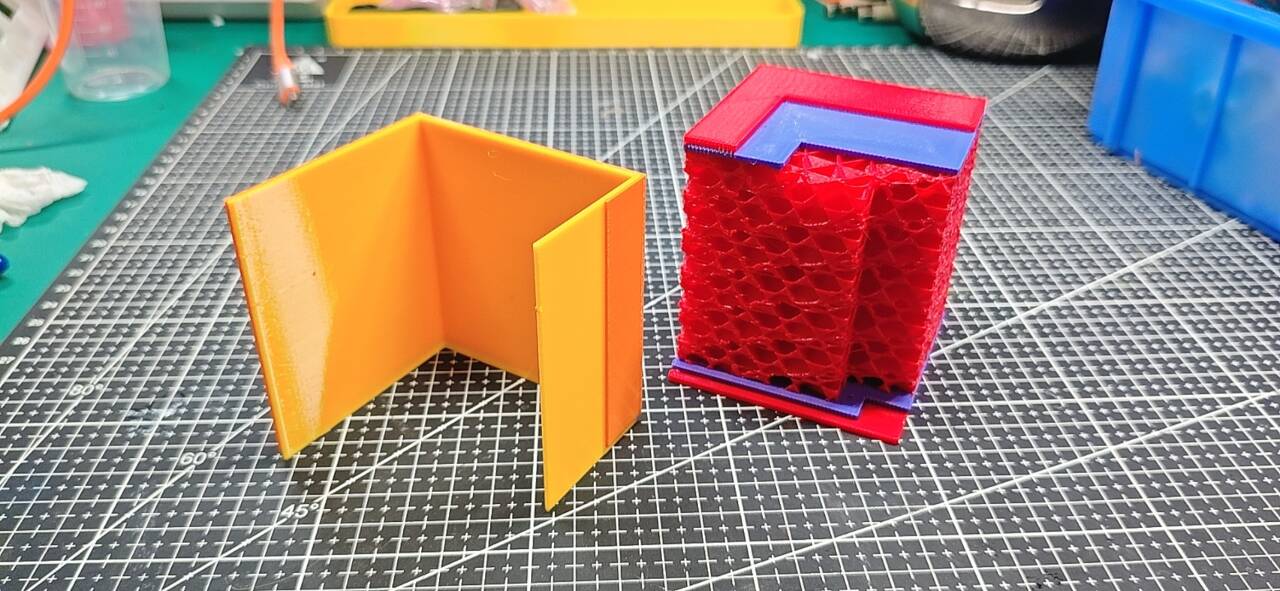

        分件配置可以进行粘接，也可考虑简单组装展示，需要时进行拆解。
