AGGIORNAMENTO 23 Maggio 2026 (modifiche al testo originario in corsivo): ho aggiunto un parametro relativo alla tolleranza di stampa (Tolerance_hole); se si desidera un foro di X mm per avere un jig dimensionalmente adatto alla punta del trapano è opportuno aggiungere qualche decimo di tolleranza (nella mia esperienza 0.05-0.1 mm ma dipende dalla stampante e dal materiale plastico. Con la nuova versione il diametro del foro viene calcolato come DHole + 2*Tolerance_hole)

Un piccolo jig per centrare e distanziare in modo preciso il foro del trapano. Il modello è parametrico per cui si può facilmente modificare per adattare il jig alle dimensioni desiderate. Io ho utilizzato il jig per assemblare/avvitare le pareti in legno (multistrato spessore 20 mm) di piccole casseforme per mattoncini in terra cruda.

Il jig prevede una tacca che si allinea al bordo della tavola mentre la distanza del centro-foro dal bordo viene automaticamente stampata sul jig (sulla parte superiore del jig assieme al diametro nominale del foro) per cui se si preparano diversi jig con distanze diverse sono facilmente riconoscibili. La dimensione del testo del “DistanceHole” e “ DHole” può essere modificato.

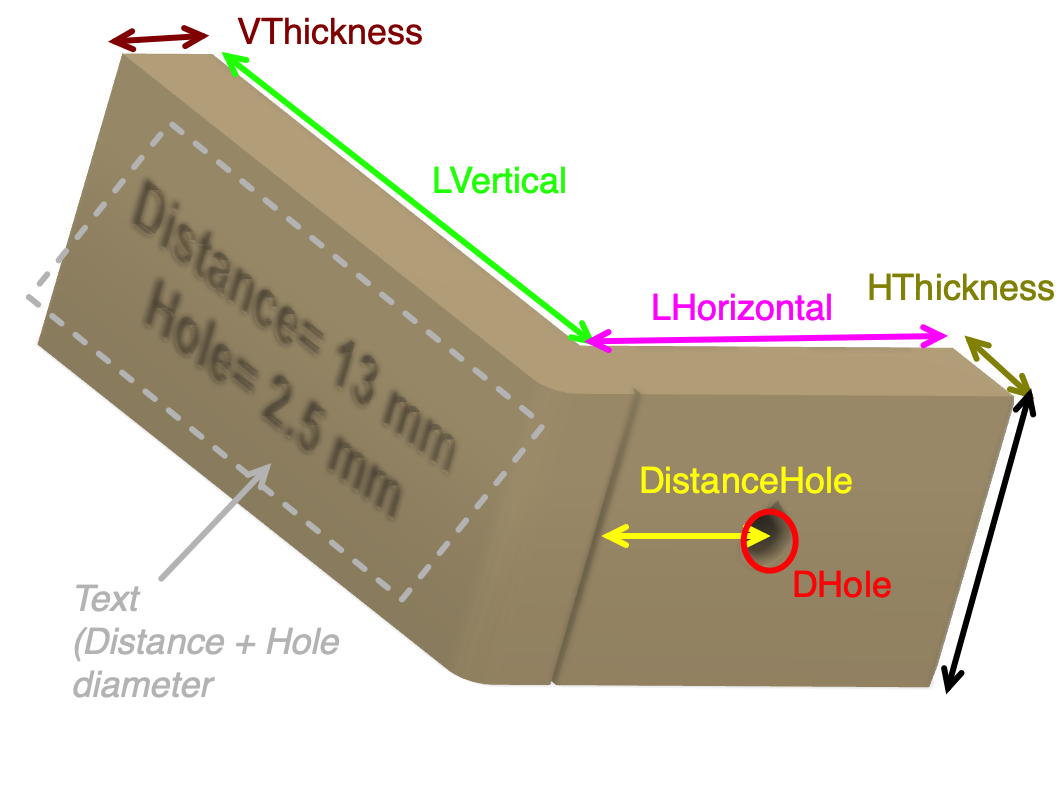

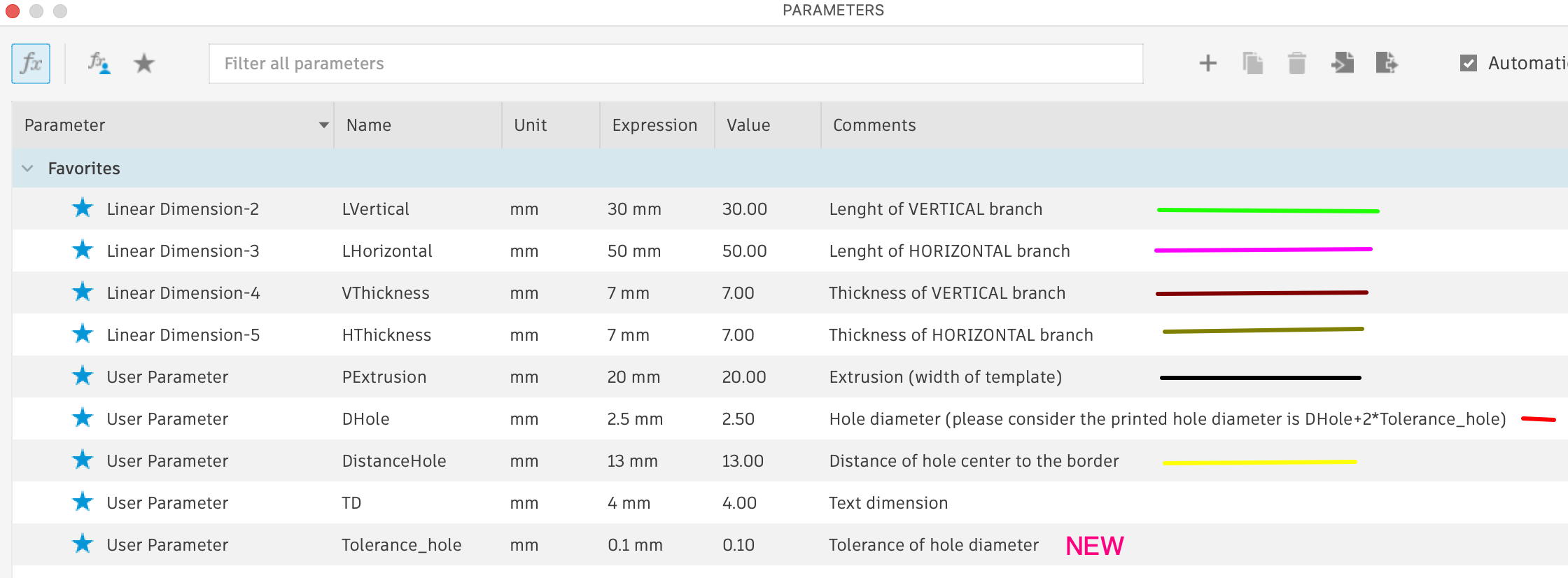

i parametri del modello sono mostrati nell eseguenti figure.
