Modular trolley Wheel

Ruota per carrello stampabile in 3D – Cerchione rigido + pneumatico TPU

Descrizione

Una ruota funzionale stampabile in 3D, pensata per carrelli, piccoli supporti mobili, progetti da garage, officina e fai-da-te.

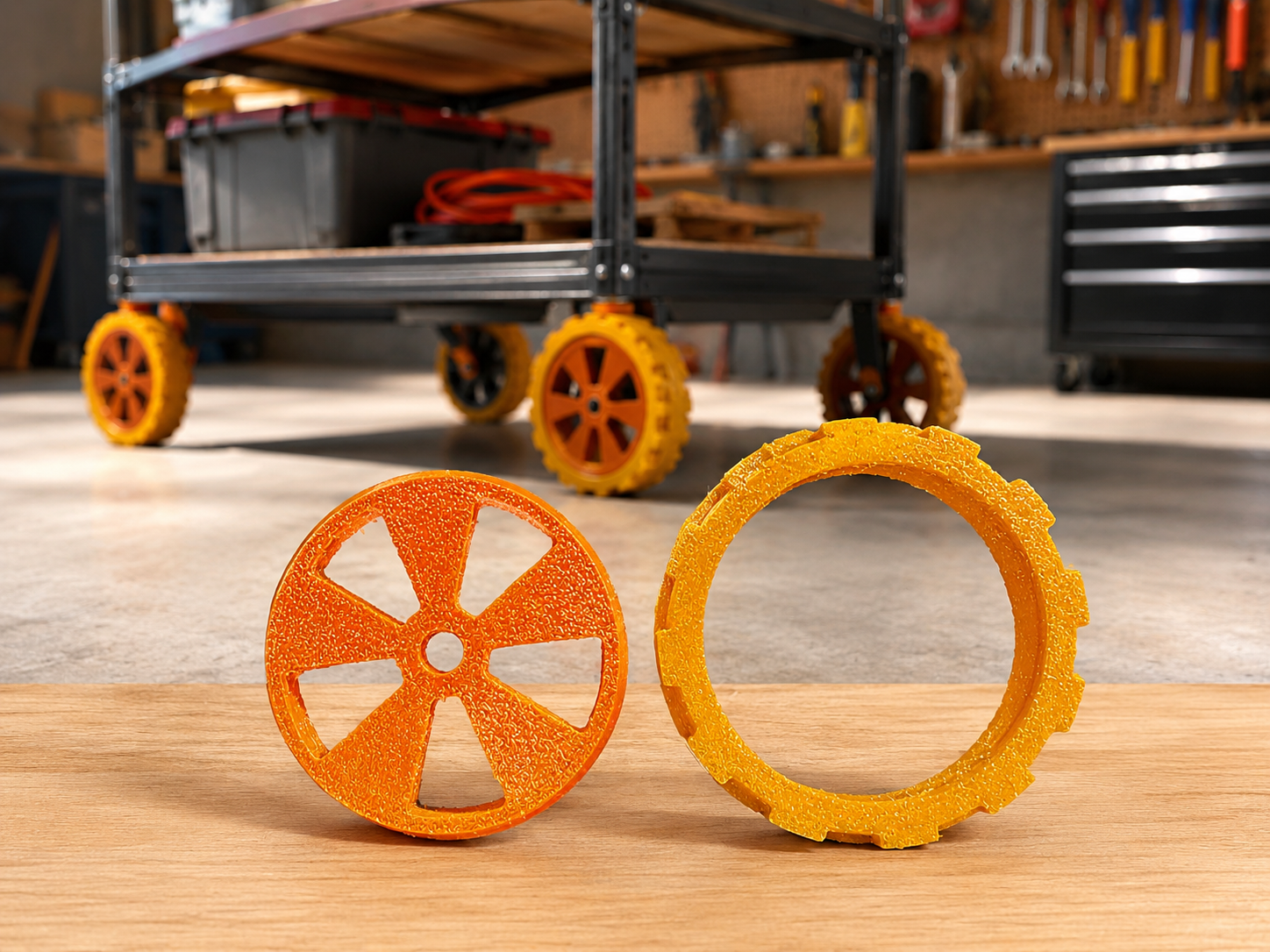

Il progetto è composto da 2 pezzi separati:

🟠 Cerchione rigido
Consigliato PETG o ABS.

🔵 Pneumatico flessibile

Consigliato in TPU 95A per migliorare il grip su diverse superfici.

Consigliato in TPU 95A per migliorare il grip su diverse superfici.

Il cerchione utilizza un design a 5 razze, scelto per cercare un buon equilibrio tra robustezza, leggerezza e consumo ridotto di materiale. La forma non è solo estetica: le razze aiutano a mantenere la ruota più leggera rispetto a un disco pieno, senza rinunciare a una struttura adatta a un uso funzionale.

Il pneumatico in TPU 95A ha una tassellatura esterna semplice ma pratica, pensata per aumentare il contatto con il terreno e rendere la ruota più versatile rispetto a una ruota completamente rigida.

Cerchione e pneumatico hanno un profilo di accoppiamento dedicato, progettato per ridurre lo scivolamento del pneumatico sul cerchione durante l’uso. Se la presa non dovesse bastare, a causa delle tolleranze della stampante, del materiale o del carico applicato, si consiglia di incollare i due pezzi.

✅ Pneumatico stampabile senza supporti
✅ Design in 2 pezzi
✅ Cerchione a 5 razze
✅ Pneumatico TPU per più grip
✅ Adatta a carrelli, garage, officina e progetti maker

Montaggio

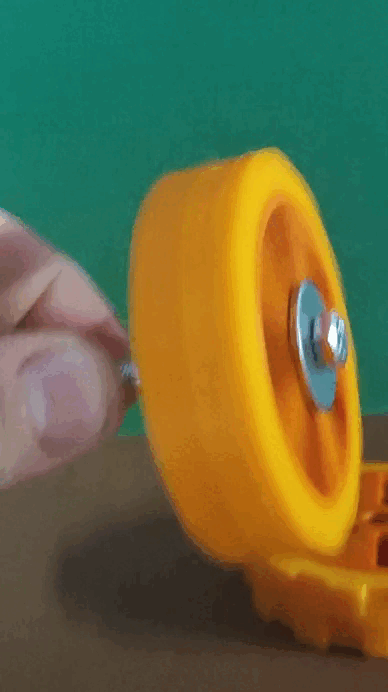

Inserisci il pneumatico in TPU sul cerchione facendo pressione in modo uniforme.

Il profilo interno è pensato per aiutare il pneumatico a rimanere in sede. Se durante l’uso il pneumatico tende a ruotare sul cerchione, applica una piccola quantità di colla tra i due pezzi.

Nota importante

Questo modello è pensato per uso funzionale fai-da-te.
Per carichi importanti, fai sempre un test prima dell’utilizzo reale. La resistenza finale dipende da materiale, orientamento di stampa, numero di pareti, infill, adesione tra layer e qualità della stampa.

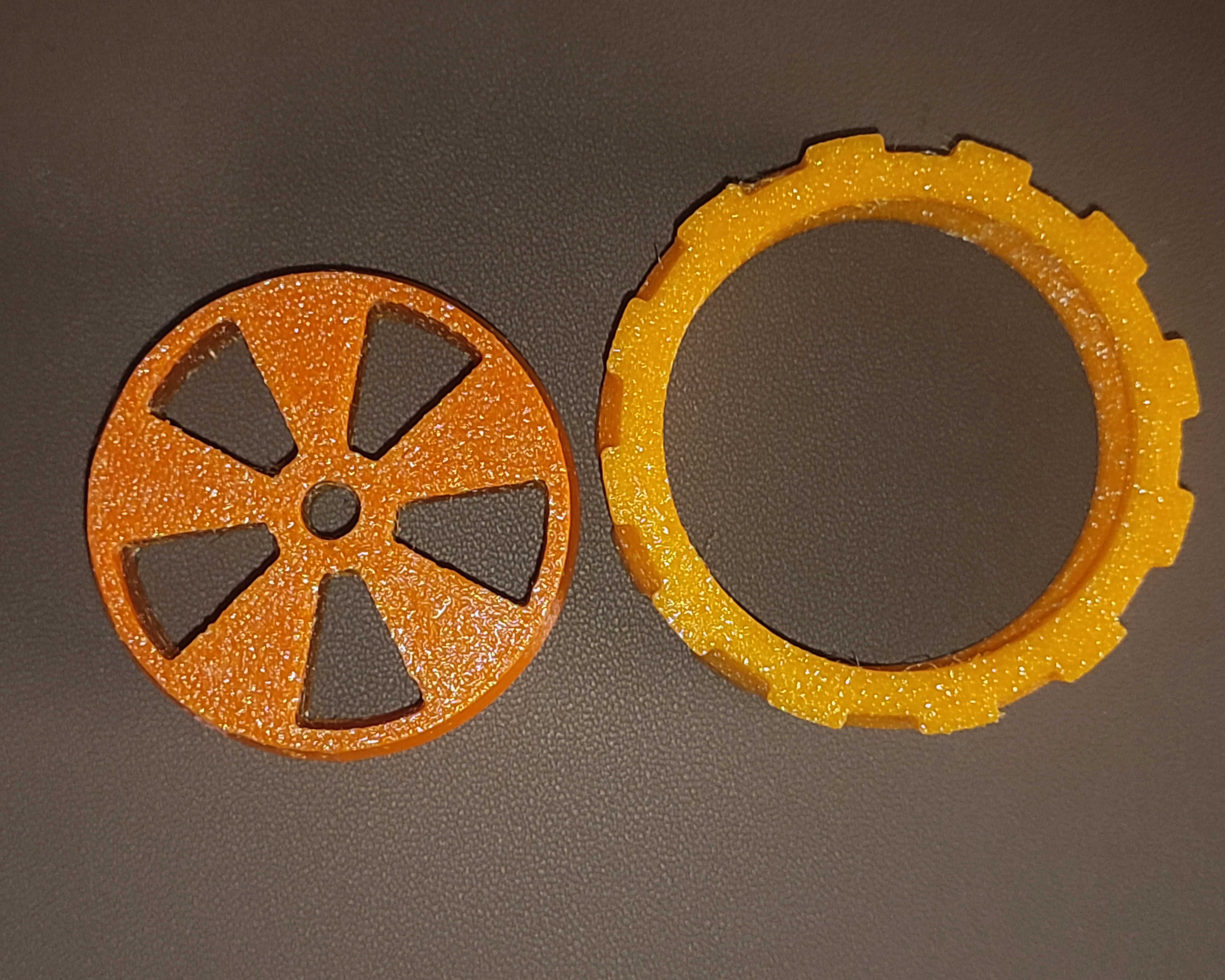

👉 Nelle foto, ho testato PCTG Nobufil e TPU A 95 Geetech e li ho scelti per colori, i migliori risultati li ho però ottenuti con la combo nel profilo di stampa:
cerchione in PETG HF BambuLab e Pneumatico in TPU A 95 HF BambuLab.
