🔩 Stackable Screw Bin / Gaveta Apilable para Tornillos

Diseño optimizado de gaveta industrial para organización de hardware, tuercas y piezas pequeñas en el taller o laboratorio. Inspirada en los contenedores profesionales de almacenamiento, pero rediseñada desde cero para maximizar las ventajas de la fabricación digital.

Si te ayuda a mantener el orden en tu zona de trabajo, ¡un Boost 🚀 o una valoración con foto se agradece un montón!

🚀 Características Clave del Diseño

• Optimización Estructural (Cruces de San Andrés): Las paredes laterales están optimizadas mediante un patrón de triangulación en cruz (Cruces de San Andrés). Esto permite reducir drásticamente el grosor de las paredes y el gasto de filamento, aumentando la rigidez torsional y la resistencia al impacto sin añadir peso innecesario.
• 100% Apilable e Interconectable: No solo se colocan una encima de otra; el diseño incluye un cierre geométrico para que queden enganchadas entre sí al apilarse, evitando que se deslicen o se caigan hacia delante.
• Optimizado para Bambu Lab A1: Las dimensiones exteriores están calculadas al milímetro para aprovechar al máximo la superficie de la cama (256x256mm), permitiendo imprimir dos piezas simultáneamente por bandeja.
• Ranura para Etiquetas (Label Slot): Cuenta con un carril frontal diseñado específicamente para introducir un cartón o etiqueta de hasta 2 mm de grosor.
• Gancho Posterior: Acople en la parte trasera para colgar las gavetas directamente en raíles o estructuras de taller compatibles.

📐 Dimensiones del Modelo

Para que puedas planificar el espacio exacto en tus baldas o cajones antes de imprimir:

• Dimensiones Exteriores: 176mm (Largo) x 101.5mm (Ancho) x 75mm (Alto)
• Dimensiones Interiores Útiles: 160.6mm (Largo) x 86.2mm (Ancho) x 65mm (Alto)

🛠️ Plantilla de Etiquetas Avanzada y Medidas Universales

Si quieres fabricar tus propias etiquetas de identificación, tienes dos opciones disponibles:

• Medidas Universales (Para corte manual o software externo): Si prefieres cortar tus etiquetas a mano o usar otro software de diseño, el hueco frontal está calculado para tarjetas con las siguientes dimensiones:
  • Ancho: 85 mm
  • Alto: 22.5 mm
  • Grosor máximo: 2 mm

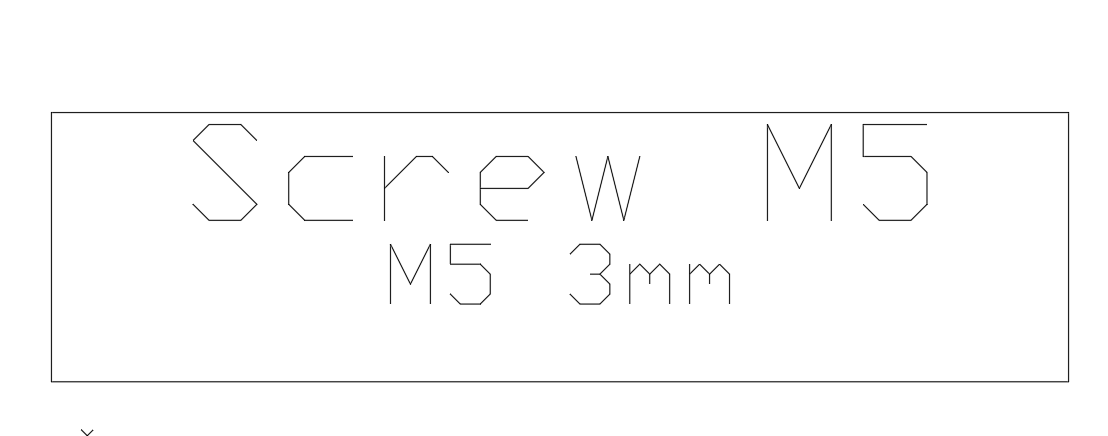

• Archivos para Maquinaria de Corte (AutoCAD / DXF incluidos): He incluido en las descargas un Bloque Parametrizado de AutoCAD con la plantilla exacta. Solo tienes que editar los textos con las nomenclaturas de tus tornillos, usar el comando BURST para explotar el bloque manteniendo los datos y exportarlo en formato DXF para enviarlo directamente a tu cortadora láser o fresadora CNC.

🔮 Próximamente: Ecosistema Modular (En desarrollo)

Estoy diseñando una versión sub-modular (Tamaño Mini). Estará calculada para que dos de las nuevas gavetas pequeñas encajen perfectamente en el espacio de una de estas grandes, permitiendo una organización combinada en el mismo espacio. ¡Dale a seguir al modelo para enterarte en cuanto suba el perfil!

📦 Explora el resto del taller (Ecosistema)

• 📂 Mi colección de organización: Ver Colección en MakerWorld
• 🌀 Bobina desmontable rápida V.3: Complementa el orden de tus tornillos con la gestión de tus refills de filamento.

🛠️ Consejos de Impresión

• Soportes: El modelo está diseñado para requerir el mínimo soporte posible en la zona del gancho según los puentes de tu máquina.
• Configuración recomendada: Con 2 paredes (walls) y un 10-15% de relleno (infill) es más que estructuralmente viable gracias al diseño de las paredes laterales.
