Garden Windmill

Einfaches Windrad zum 3D-Drucken mit kugelgelagertem Spinner für besonders ruhigen und leichtgängigen Lauf.

Habe das Windrad aus PETG gedruckt, die Teile sind etwas flexibel und halten somit auch starken Stürmen stand.

Das Modell besteht aus folgenden Teilen:

Base
Tail
Tail Holder

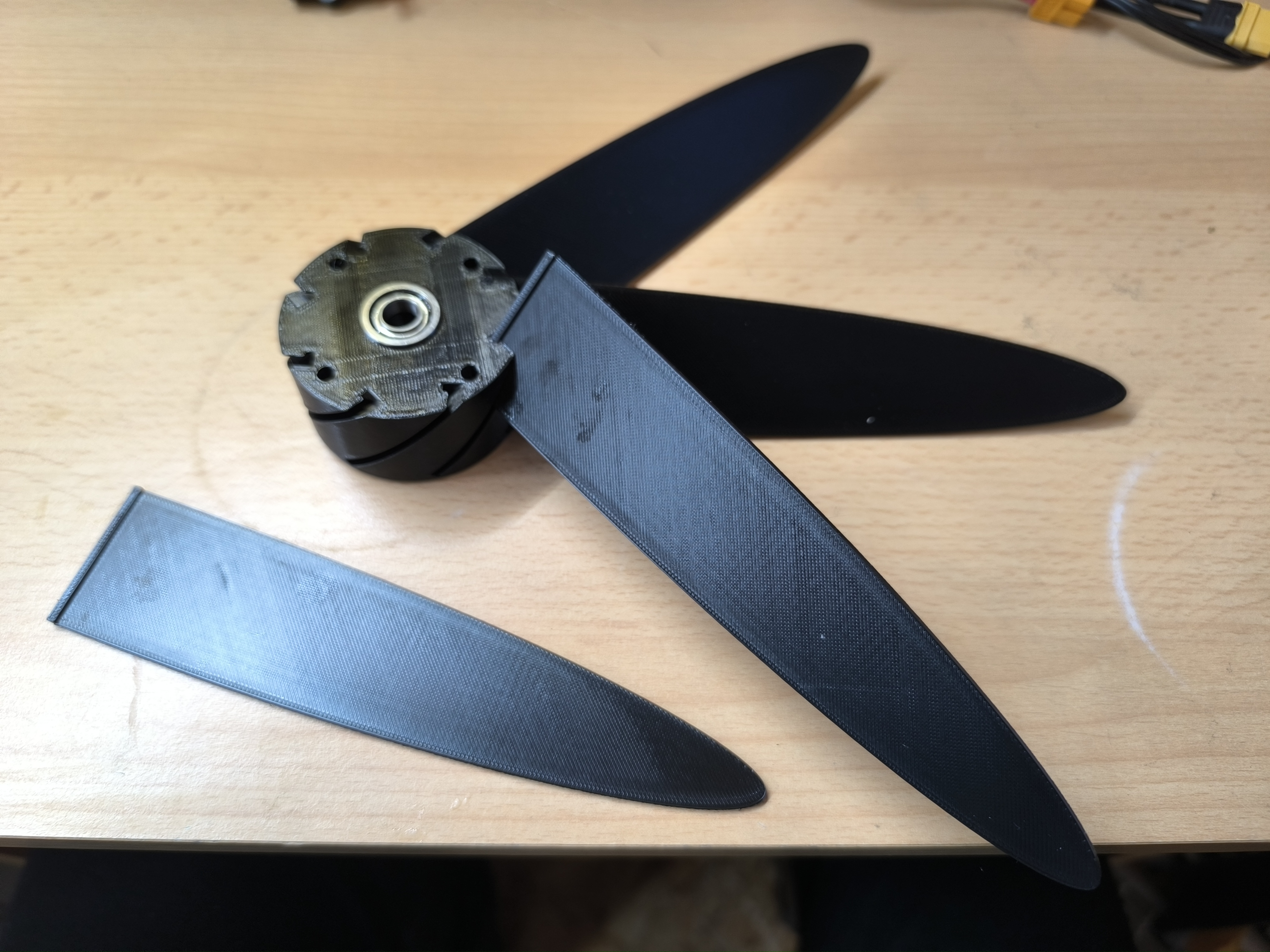

Spinner
Spinner Base

Zusätzlich benötigte Hardware

9x M8 Muttern
ca. 20 cm M8 Gewindestange
1x zusätzliche M8 Gewindestange als Halterung
(Länge je nach gewünschter Aufbauhöhe)

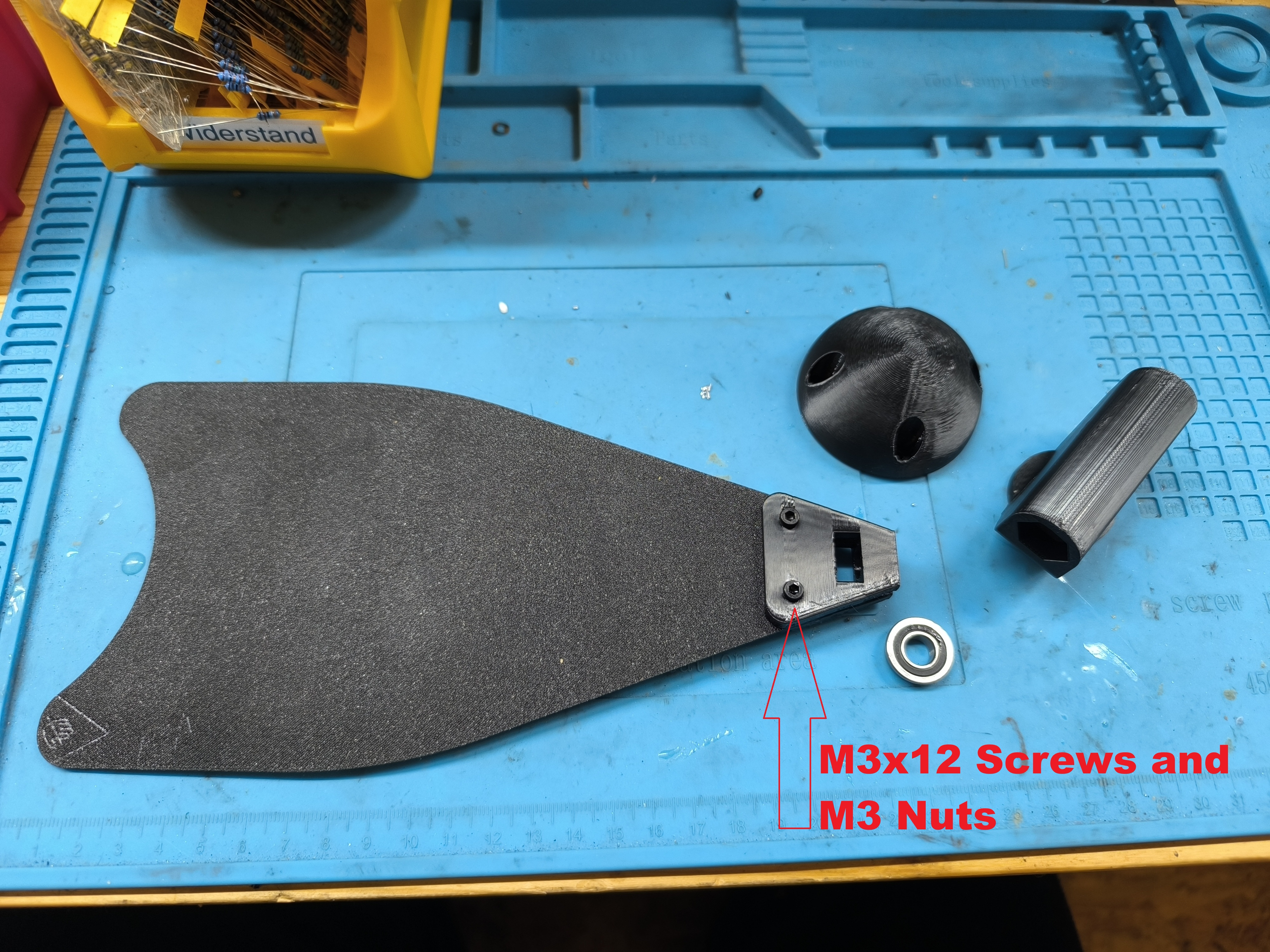

6x M3x12 Schrauben
2x M3 Muttern
4x Einschmelzmuttern M3xL5xOD4
3x Kugellager 688ZZ (8x16x5 mm) or 608 (link at the bottom)
etwas Schraubensicherung

Hinweise

Die Kugellager sorgen für einen sehr leichtgängigen Lauf auch bei wenig Wind.
Für den Außeneinsatz empfiehlt sich PETG.
Schraubensicherung verhindert das Lösen der Muttern durch Vibrationen.
Die Höhe kann flexibel über die zweite M8 Gewindestange angepasst werden.

Viel Spaß beim Drucken und Aufbauen!

English Description

Decorative 3D printable wind spinner with ball bearings for smooth and low-friction rotation.

The model consists of:

Base
Tail
Tail Holder
Spinner
Spinner Base

Additional hardware required

9x M8 nuts
approx. 20 cm M8 threaded rod
1x additional M8 threaded rod for mounting
(length depends on desired installation height)
6x M3x12 screws
2x M3 nuts
4x Heat Insert Nuts M3xL5xOD4
3x 688ZZ bearings (8x16x5 mm)
thread locker

Notes

Ball bearings provide very smooth spinning even in low wind.
PETG or ASA is recommended for outdoor use.
Thread locker helps prevent nuts from loosening due to vibration.
The mounting height can easily be customized using the second M8 threaded rod.

Happy printing!

Also Available

A version of this windmill designed for 608 bearings is also available. If you already have 608 bearings on hand, feel free to use that version instead.
