仅需10元的4口Mini桌面充电器

需要具备简单焊接能力

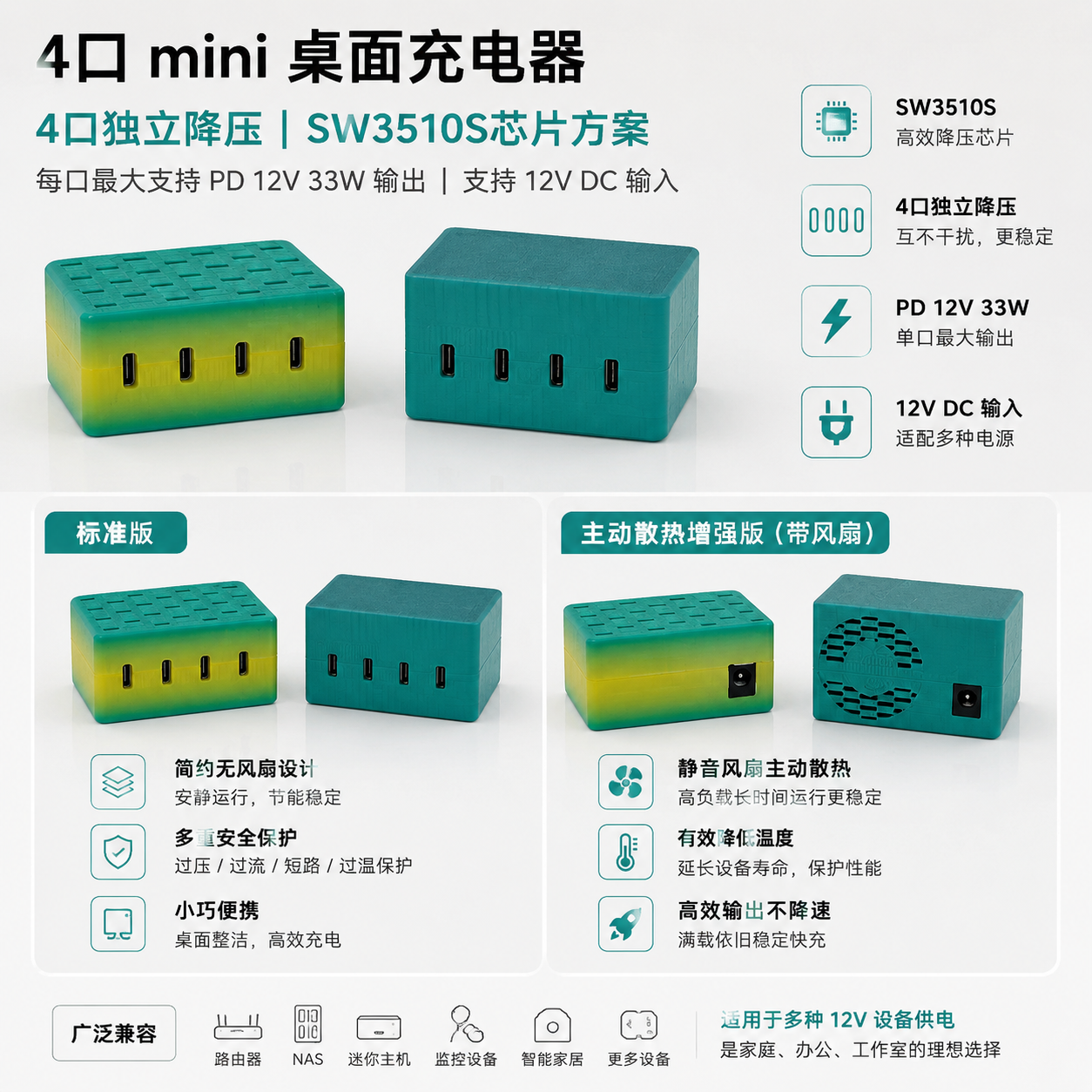

单口PD 33W，四路独立输出

双版本，其中PCB部分通用，无版本区分

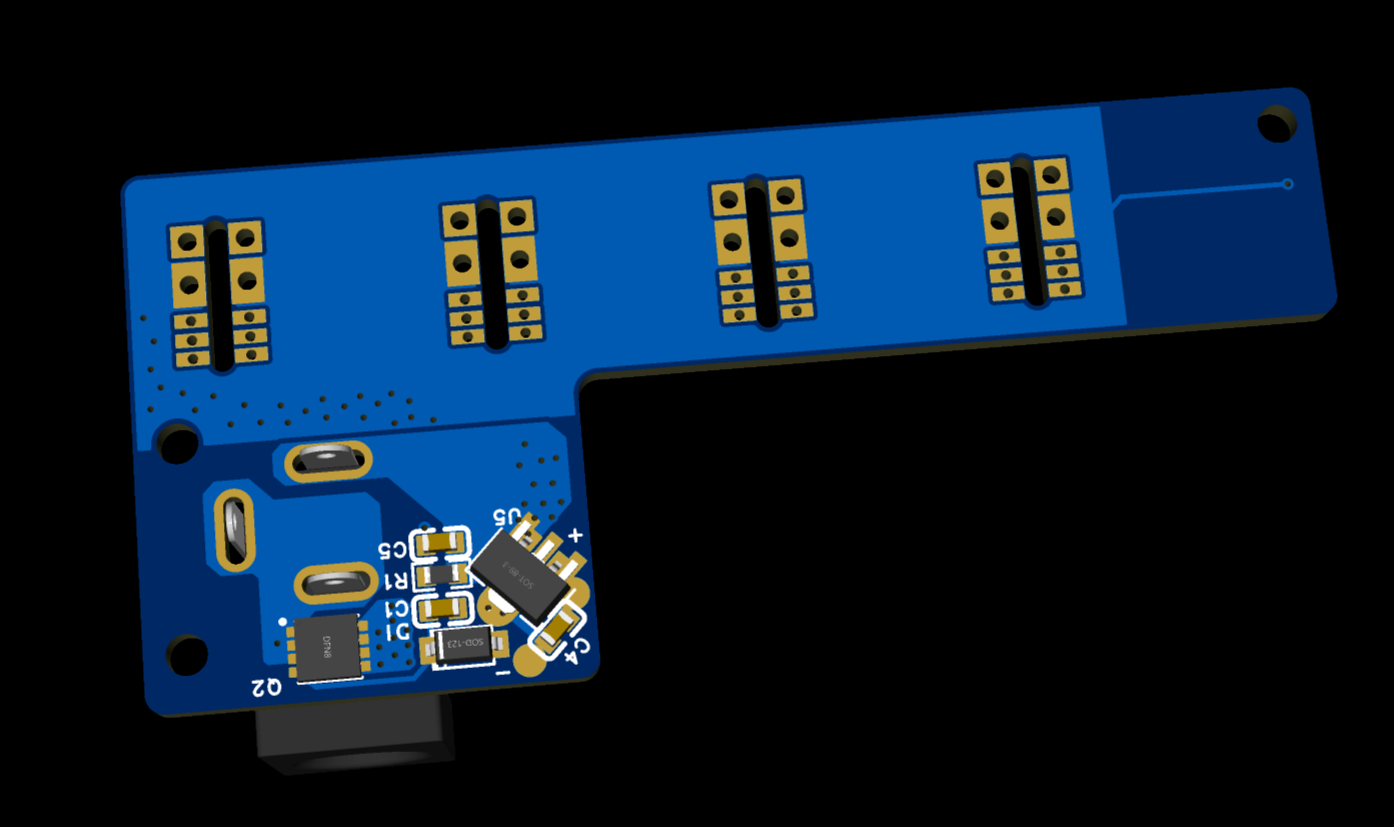

PCB见 mini_4C桌面充电器 - 立创开源硬件平台 - 深圳创电优选科技有限公司，可免费打样

建议板厚1.2-1.6，1.6mm最佳

装配见视频

需要物料：

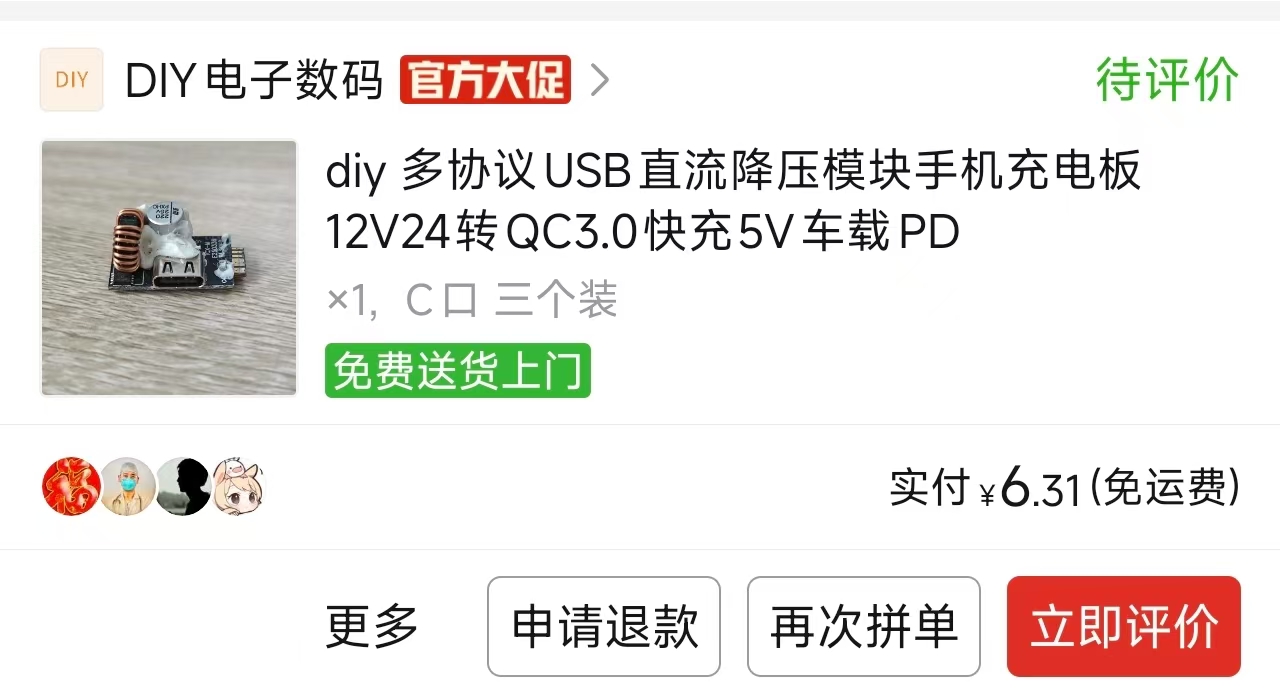

PCBA*1，PCB建议贴上缓启动部分，也可以直接短接MOS-DS 直通供电

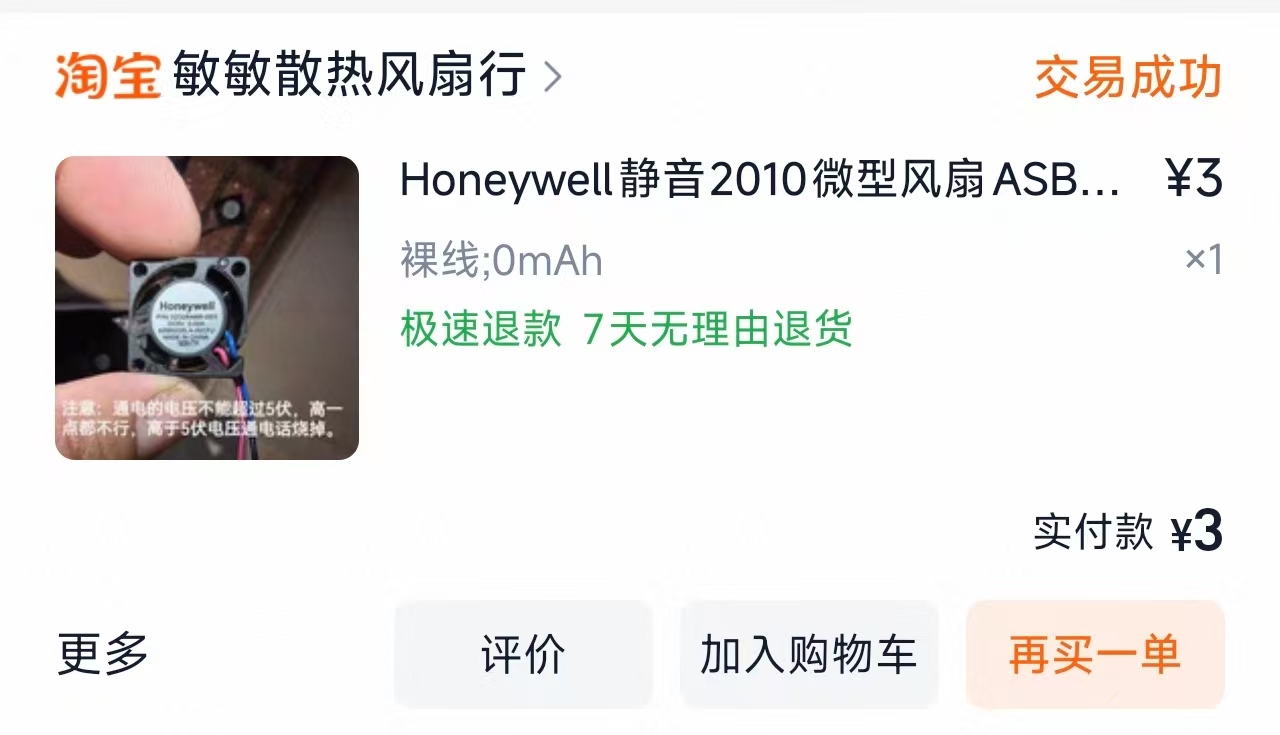

2010 5V风扇*1，仅散热增强版需要

m2.6*5 自攻螺丝*4，导热胶若干

支持的协议如图

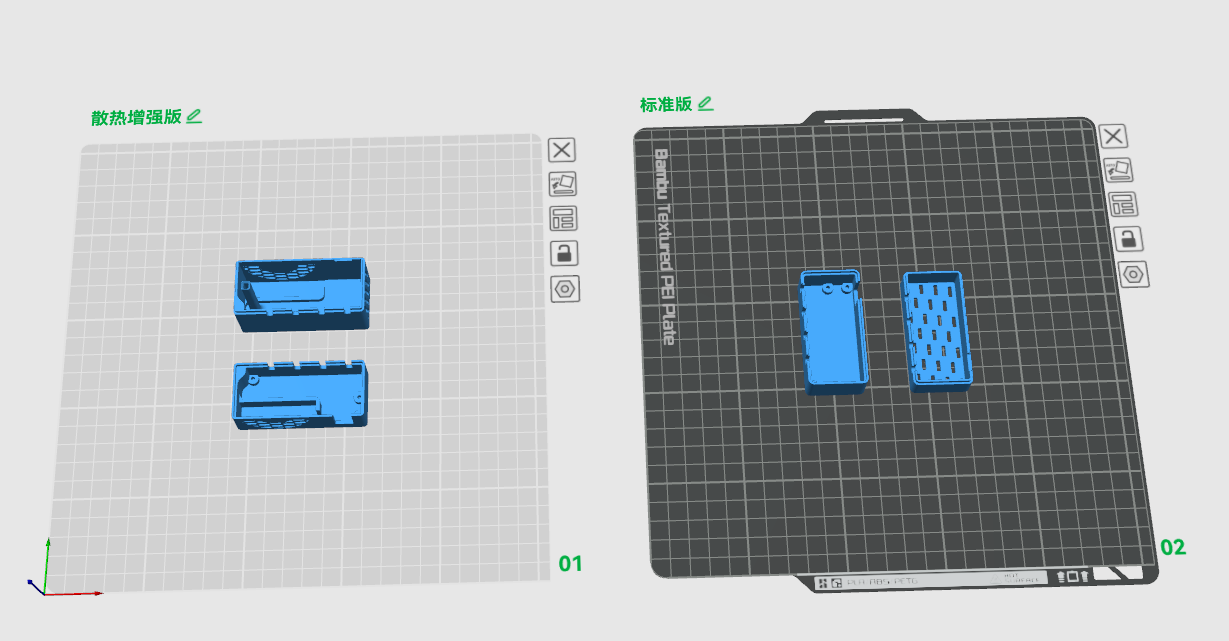

外壳*1，按照版本区分

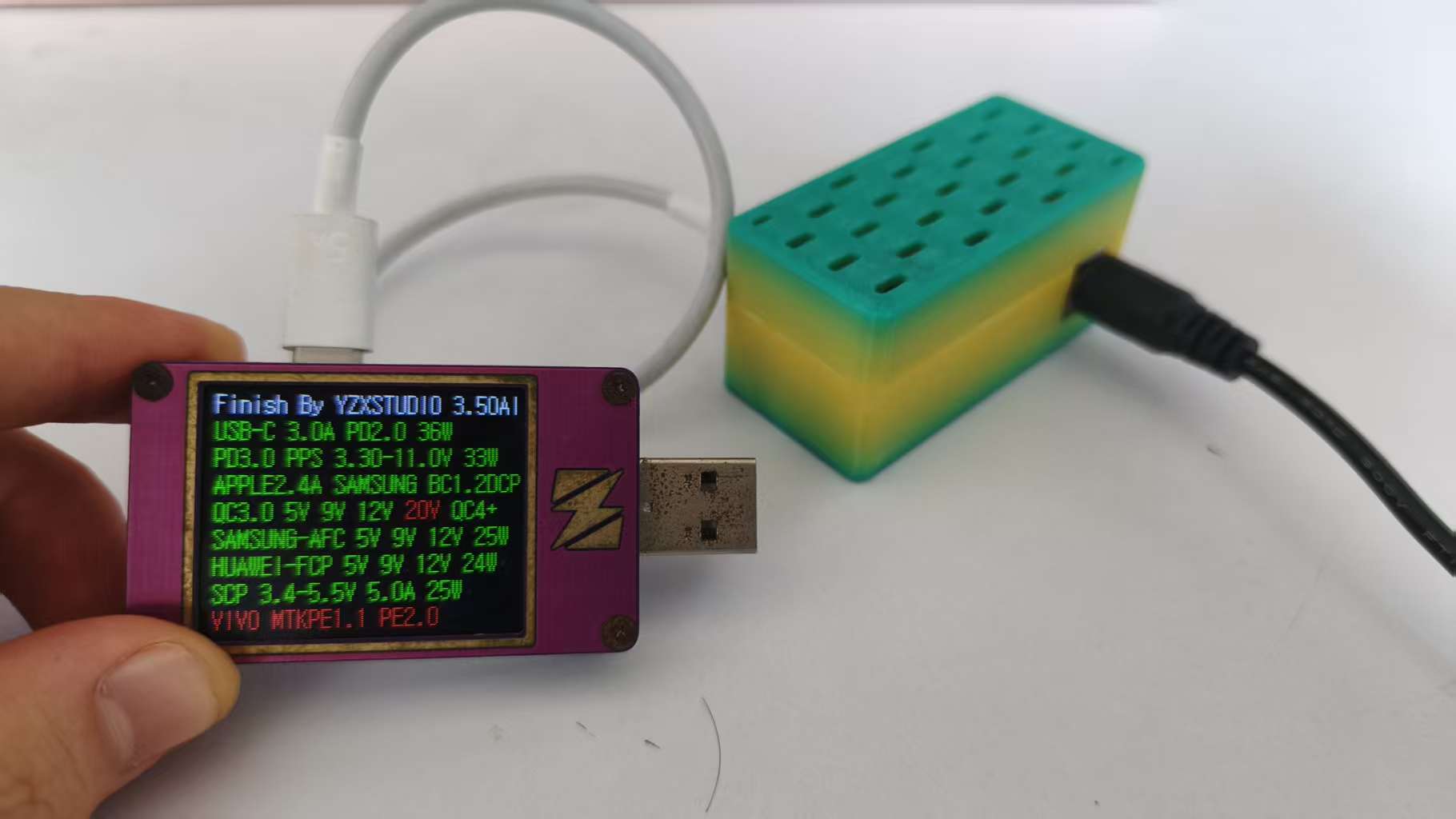

协议如图

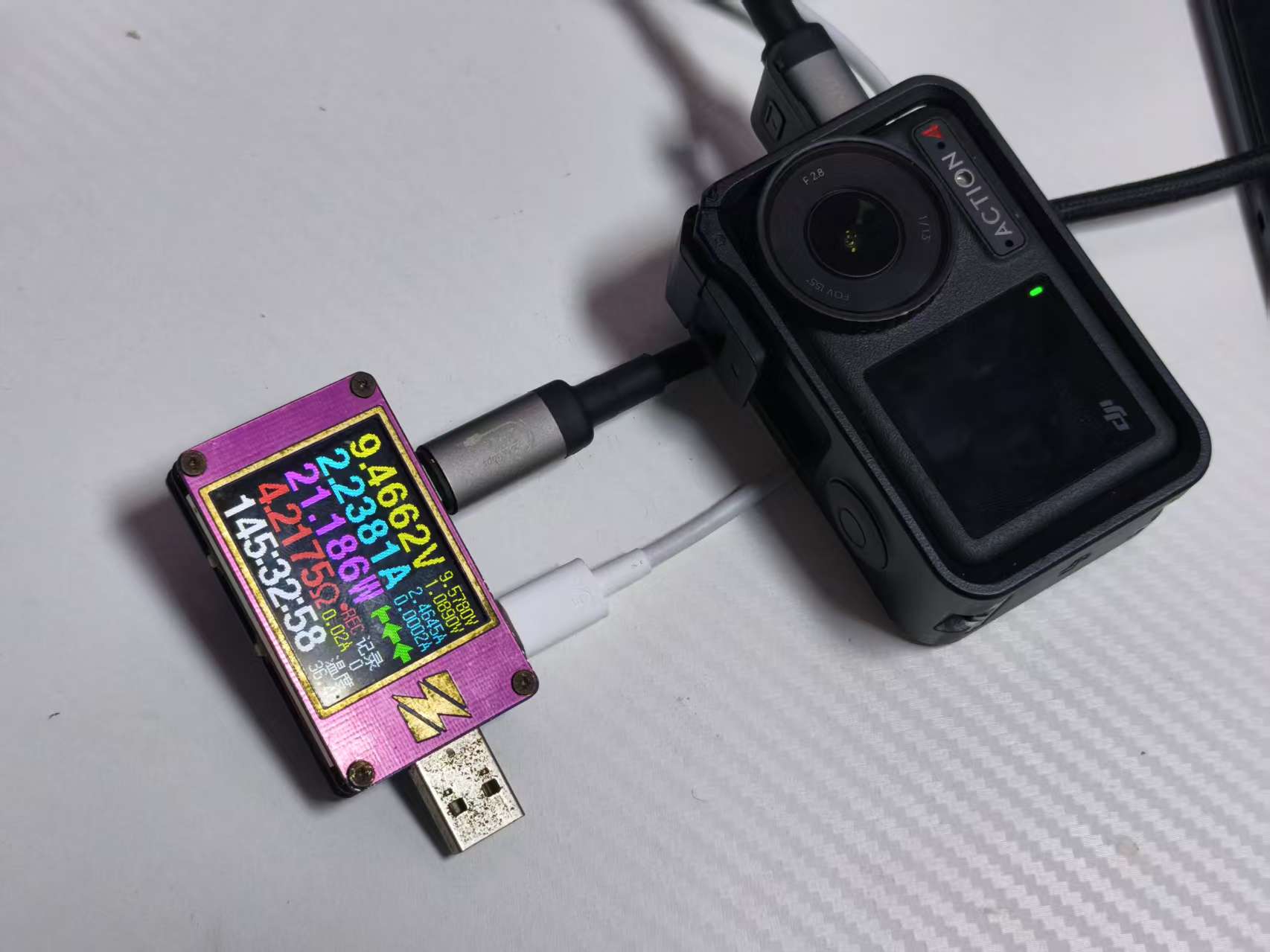

用于充运动相机还不错，基本能跑满
