Der Versenkregner ist zum eingraben gedacht (die Bilder und das Video zeigen ihn natürlich noch nicht in der gedachten Einbauposition ;-))

Der Regner fährt bei aufdrehen des Wassers automatisch nach oben. Nach abstellen muss er manuell wieder zurück gedrückt werden da keine Feder verbaut ist.

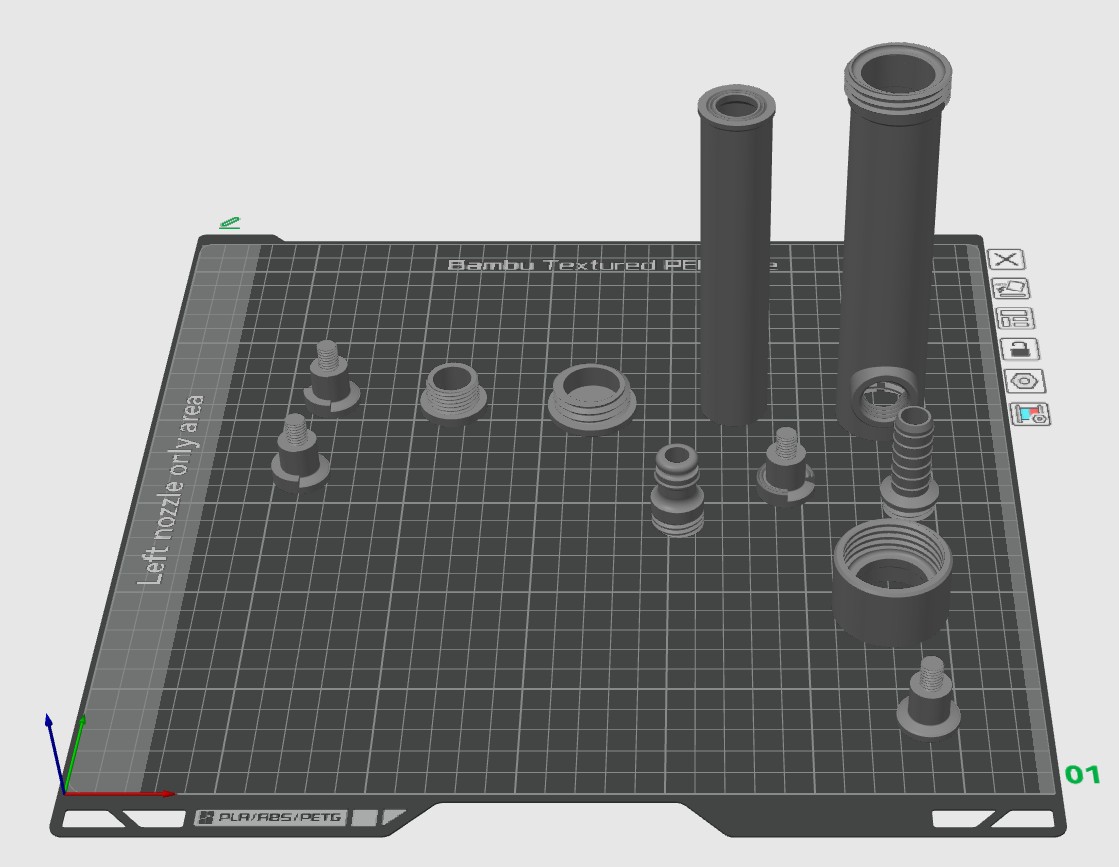

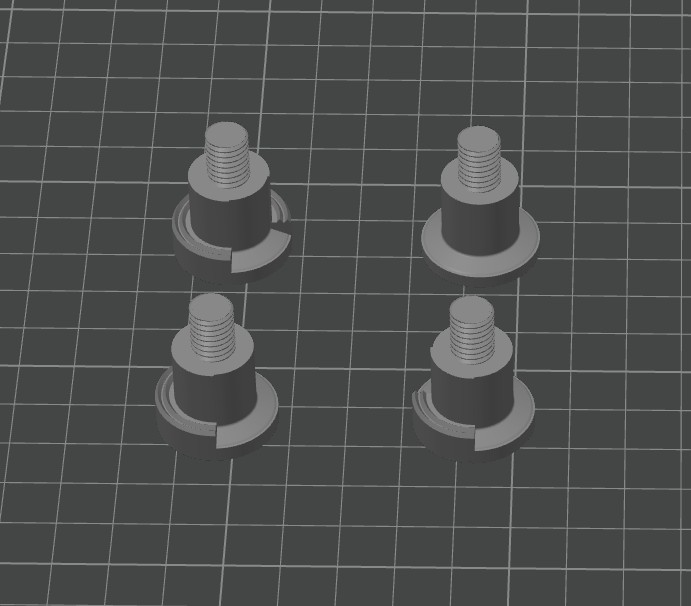

Auf der Druckplatte sind alle Bauteile mit Aufsatzstücken mit 90°, 180°, 270° und 360° Spühwinkel enthalten sowie Anschlussstücke für den Anschluss einer Schlauchkupplung oder eines Schlauches mit 16 mm Innendurchmessers enthalten.

Der Druck sollte mit eine kalibriertem Drucker mit hohen Qualitätseinstellungen erfolgen um eine optimale Funktion zu gewährleisten. Optimal wäre es auch, die Naht am Steigrohr abzuschleifen. Es fährt dann noch leichter aus.

Ein nochmal leicht besseres Sprühbild wird beim Druck mit einer 0.2 mm Düse erreicht.

Benötigtes Zubehör:

•  O-Ring Dichtung Größe R-20 (Innendurchmesser 26,5 mm x Stärke 3,55 m)

Montage:

• Bauteil 1 auf mit Dichtband umwickeltes Gewinde von Bauteil 2 aufschrauben
• Dichtung in die Nut zwischen Bauteil 1 und 2 einlegen
• Bauteil 3 von oben einschieben, Bauteil 4 von unten einschieben und durch drehen von Bauteil 3 zusammenschrauben
• Bauteil 5 mit Dichtband umwickeln und in Bauteil 2 schrauben
• gewünschtes Aufsatzstück 6 in Bauteil 3 einschrauben

Zuletzt das gewünschte Anschlussstück mit Dichtband umwickeln und in Bauteil 2 einschrauben.
