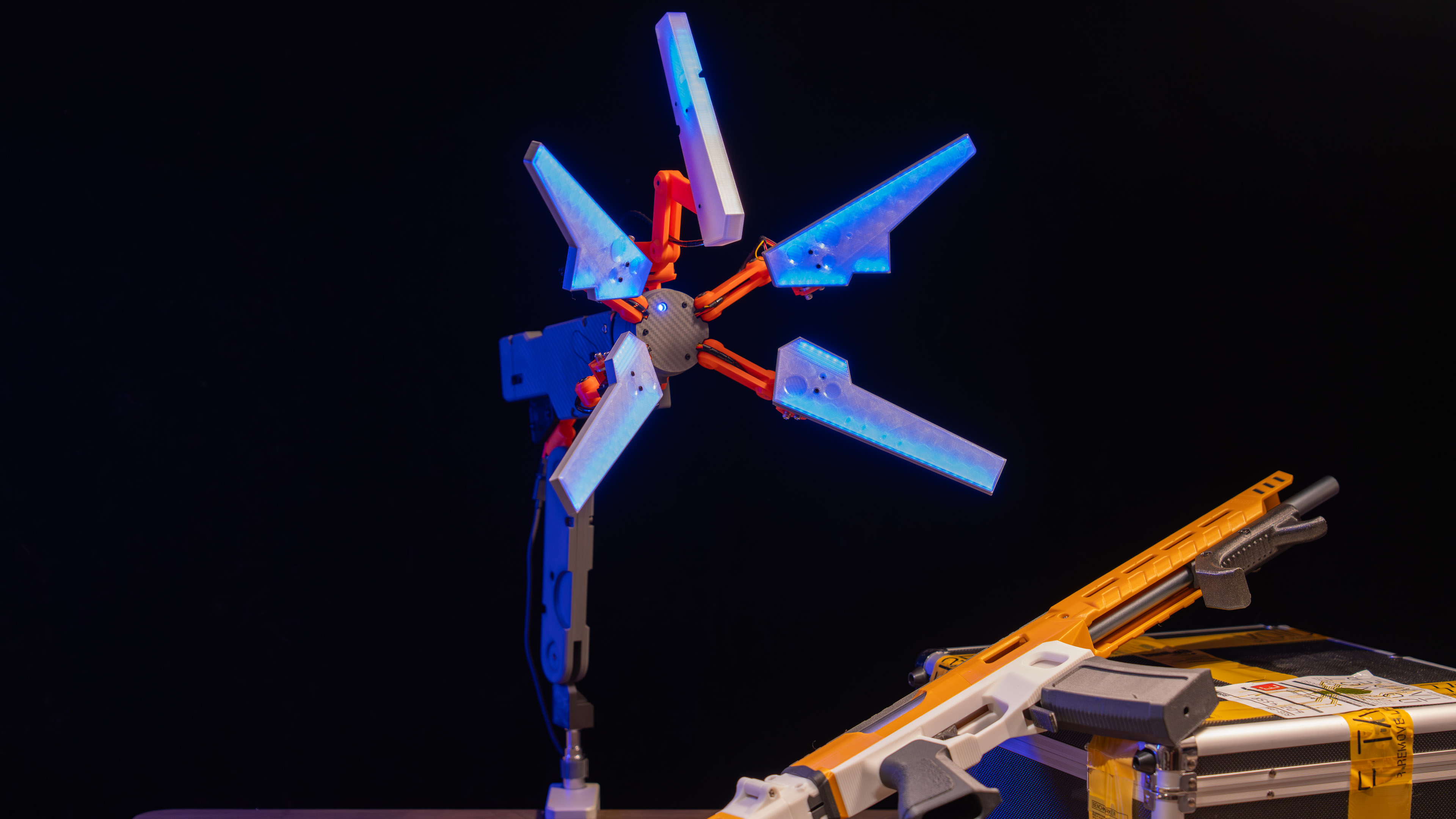

可动奥卓德克扫描仪

一直很想把《死亡搁浅》里的奥卓德克扫描仪做出来，在高强度的网上冲浪之后发现居然没有开源可动的，历经一个多月这次终于把它变成了一个真的可以动、可以亮、还能用通过内置的Web 控制。

它不只是一个摆件，做出来之后更像是一个真正“活起来”的桌面装置。

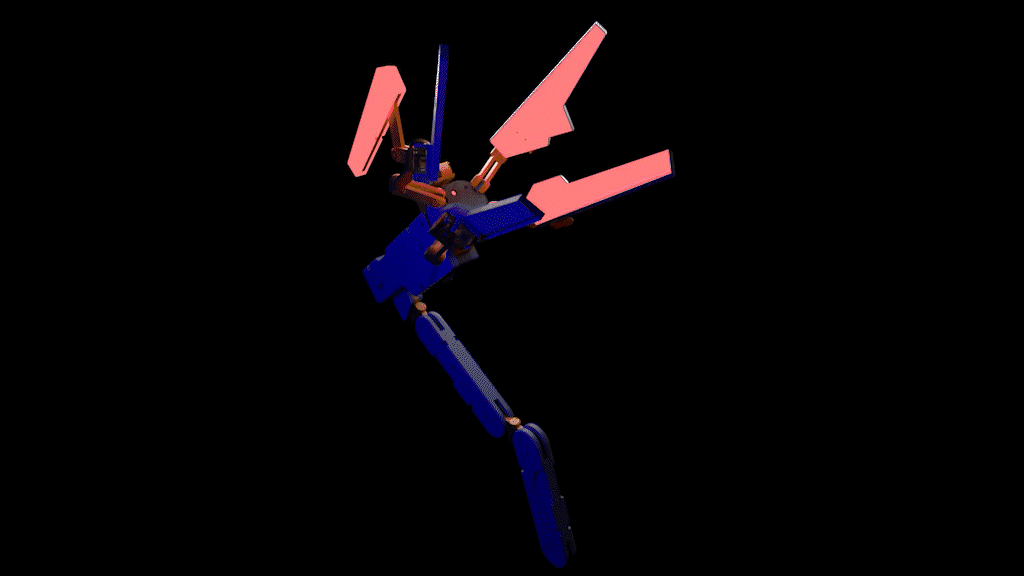

可以切换动作状态，也有灯效表现，整体玩起来会更有感觉。

这个项目也整理了比较详细的内容，包括：

- 详细的安装说明
- 五金和电子件的BOM
- PCBA工程和代码在Github上开源（逐步上传中），方便大家继续改、继续玩（[https://github.com/Hades2001/OdradekScanner）](https://github.com/Hades2001/OdradekScanner）)

如果你也喜欢把游戏里的东西一点点做出来，或者单纯想做一个很帅、还能动的桌面小装置，这个项目应该会很适合你。

如果你打印并组装了自己的版本，也欢迎分享出来看看。

也欢迎各位有兴趣的朋友加群讨论：

QQ群：838521785

更新日志：

日期	版本	更新内容
20260325	B0.1	创建项目
20260405	B0.5	修改支撑臂的安装方式
20260418	V1.0	移除所有热熔螺母，改用螺母+自攻的安装方式
20260426	V1.1	增加主体支撑臂的限位

居然不能上传Excel格式的BOM，发在文章最后

#	PART NUMBER	DESCRIPTION	QTY.
	五金件
1	杯头M4x14内六角螺丝		24
2	杯头m3x5内六角螺丝		13
3	杯头m2x12内六角螺丝		11
4	M2.5x4螺丝	MG90S舵机配套主轴螺丝	5
5	M2x8自攻螺丝		10
6	M3x6螺丝	MG996R舵机配套主轴螺丝	1
7	杯头m3x25内六角螺丝		4
8	杯头m3x12内六角螺丝		12
9	杯头m2x5内六角螺丝		4
10	杯头m4x18内六角螺丝		7
11	杯头m4x12内六角螺丝		6
12	M4螺母	对边7mm，厚度3.1mm	7
13	金属21T舵盘(适用于MG90S)	材质铝	5
14	金属25T舵盘(适用于MG996R)	材质铝	1

	电子料
1	MG90S	金属齿轮舵机180°	5
2	MG996R	金属齿轮舵机360°	1
3	GK2249-4P02.prt.step	导电滑环型号GK2249-4P02	1
4	EE_SPY302KT	红外光耦EE_SPY302KT	1
5	RGB_LED_140mm	WS2812 LED灯带 5mm宽度	1
6	ZXYoke-Odradek-Ring	顶部连接同步板	1
7	ZXYoke-Odradek-Hand-A1	灯板A1	1
8	ZXYoke-Odradek-Hand-A2	灯板A2	1
9	ZXYoke-Odradek-Hand-B1	灯板B1	1
10	ZXYoke-Odradek-Hand-B2	灯板B2	1
11	ZXRoot_v14_AIO	控制主机	1
12	ZXRoot_Spk_AIO	语音模块	1
13	ZXYoke-SERVO6	舵机模块	1

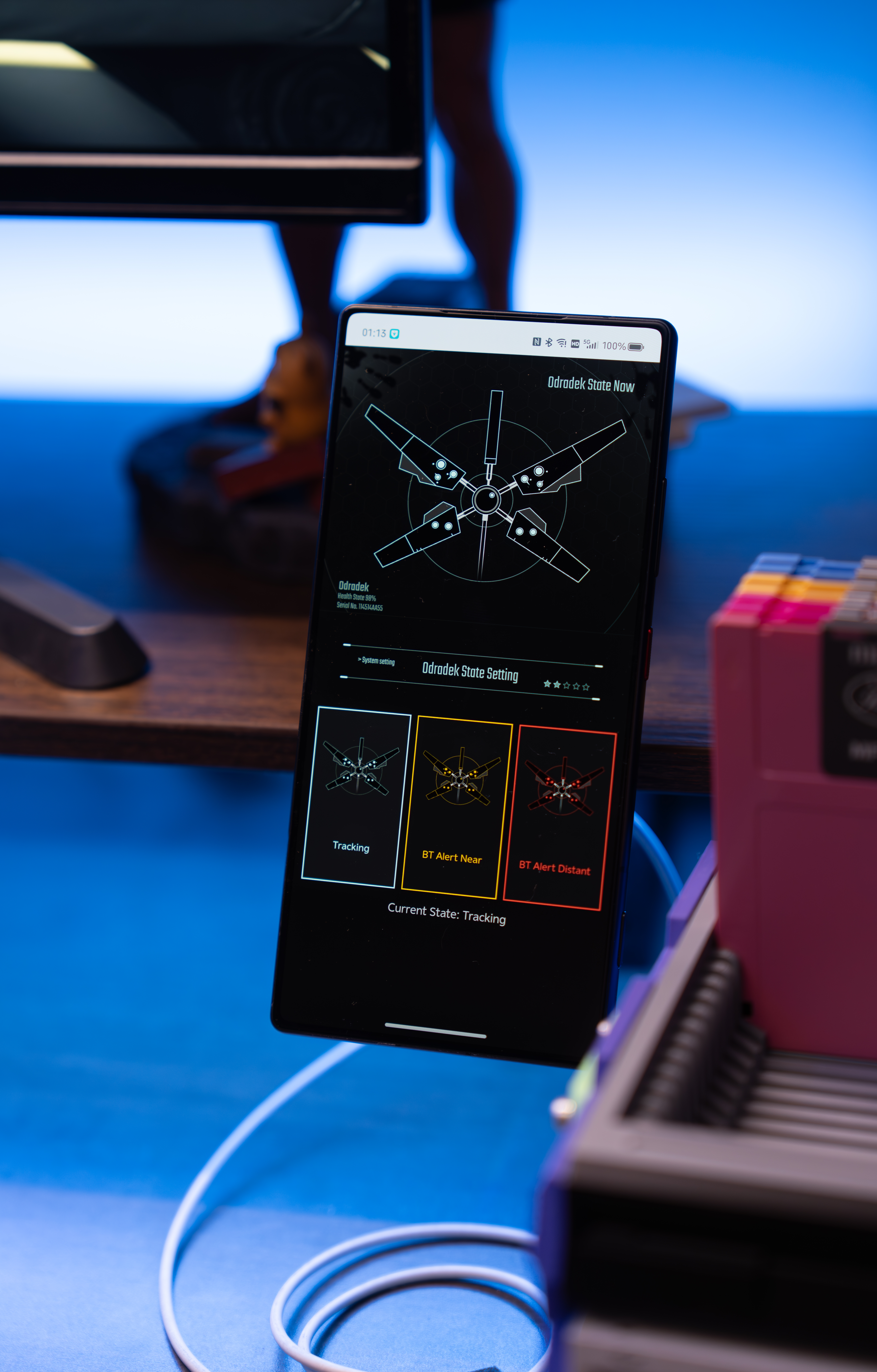

手机网页控制设备
