！！！本模型不建议尝试放入服务器机箱！！！

模型仅包含屏幕支撑结构，不包含3.5寸硬盘拖架的电子图纸，图片仅为演示

Produced by BG2MXA

抖音：纪野

2026/05/06更新到V2.1版本

更新点如下：1、修改数据接口面板开口尺寸，大幅提升美观度

2、留出SATA接口尺寸。

              尝试兼容服务器硬盘背板（未验证）

3、增加把手警示盖板（单独打印）

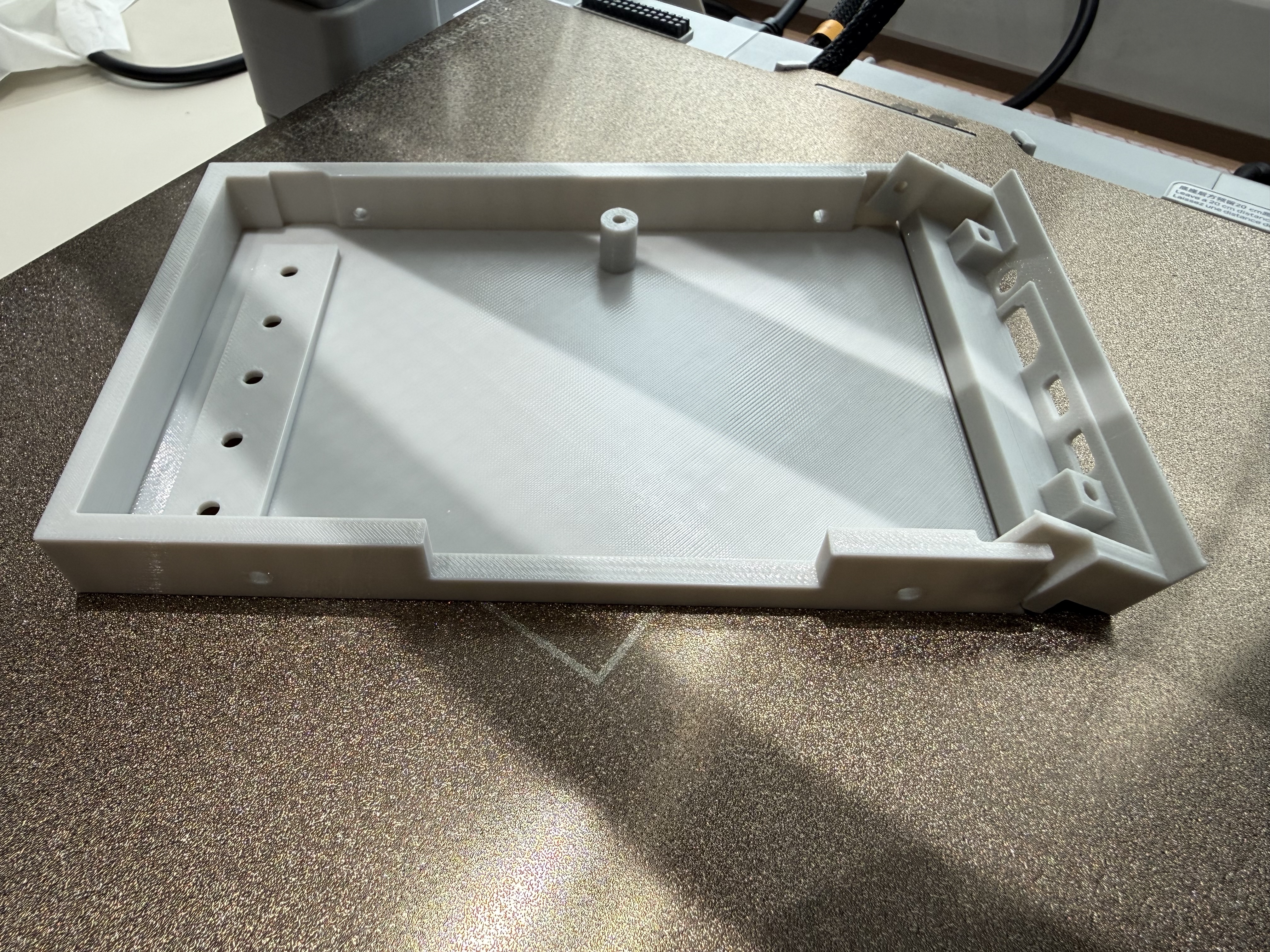

V2.1版本说明：

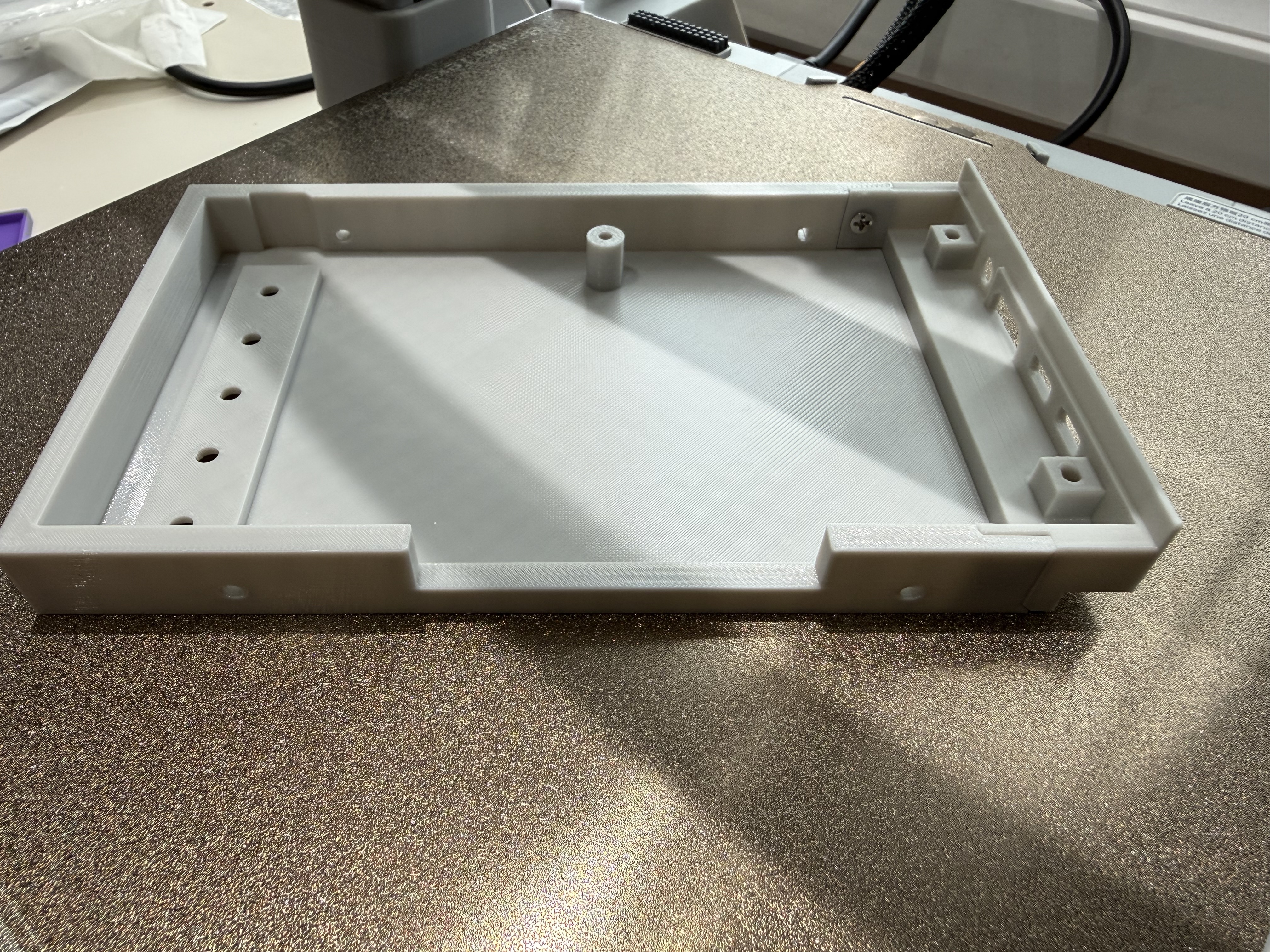

为了提高数据接口细节，此版本对外壳进行了分件处理

考虑到螺丝匹配便捷度，此版本所有螺丝统一采用硬盘螺丝尺寸

屏幕套件链接会放在评论区

物料清单：

1:戴尔服务器3.5寸硬盘托架（各大平台都可以购买到）

2:7寸触摸版便携屏组件（链接在评论区）需要配套延长线

（接口：3.5mm音频插口、HDMI显示插口、Type-C插口*2个）

3:硬盘固定螺丝9枚

4:EVA泡棉胶带：30mm宽，1mm厚

关于组装：

使用两颗硬盘螺丝将面板与主壳体固定

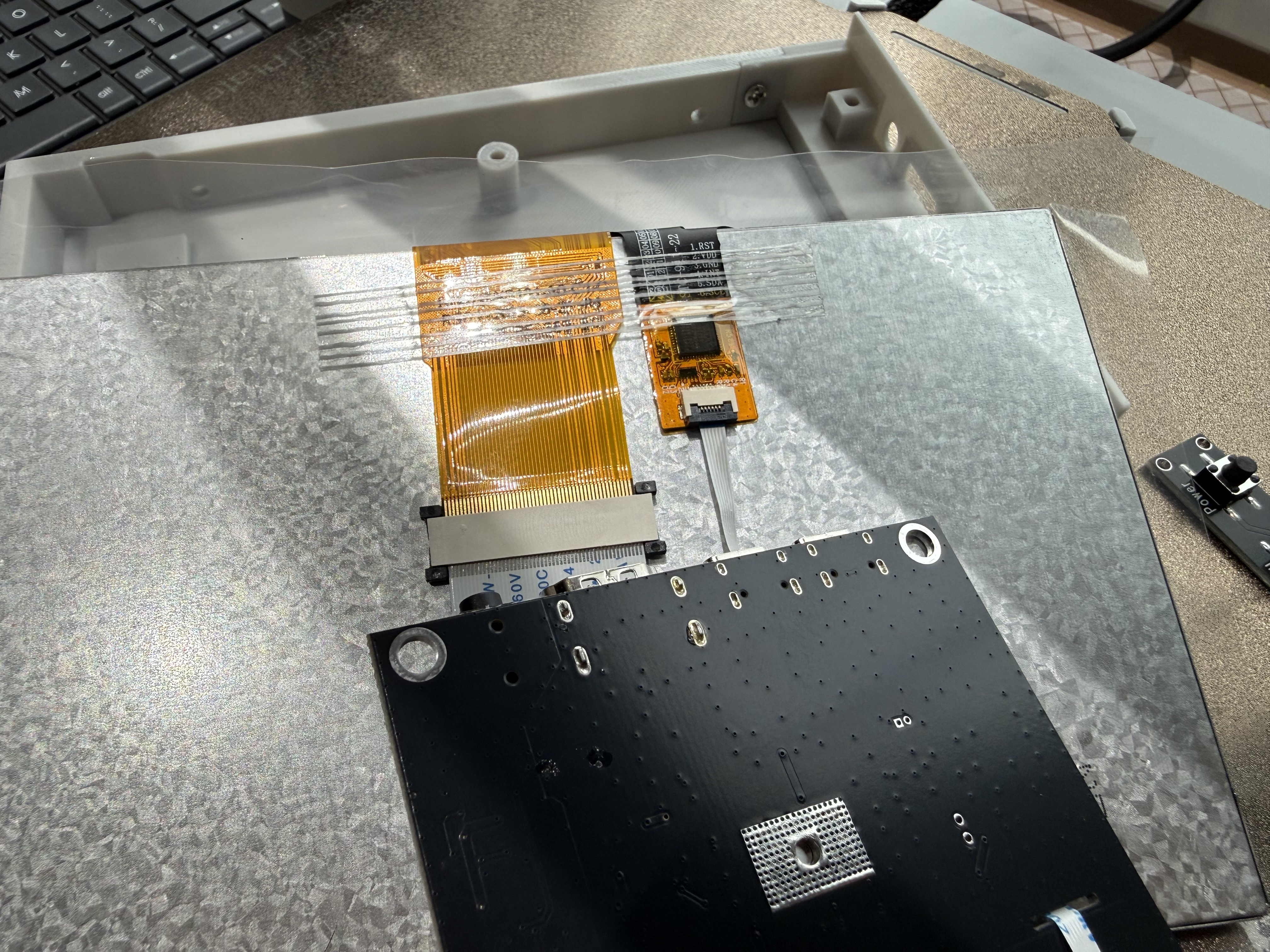

放置在安装屏幕时意外损坏排线

事前使用【纤维胶带】固定（也可以用其他粘性高的胶带固定）

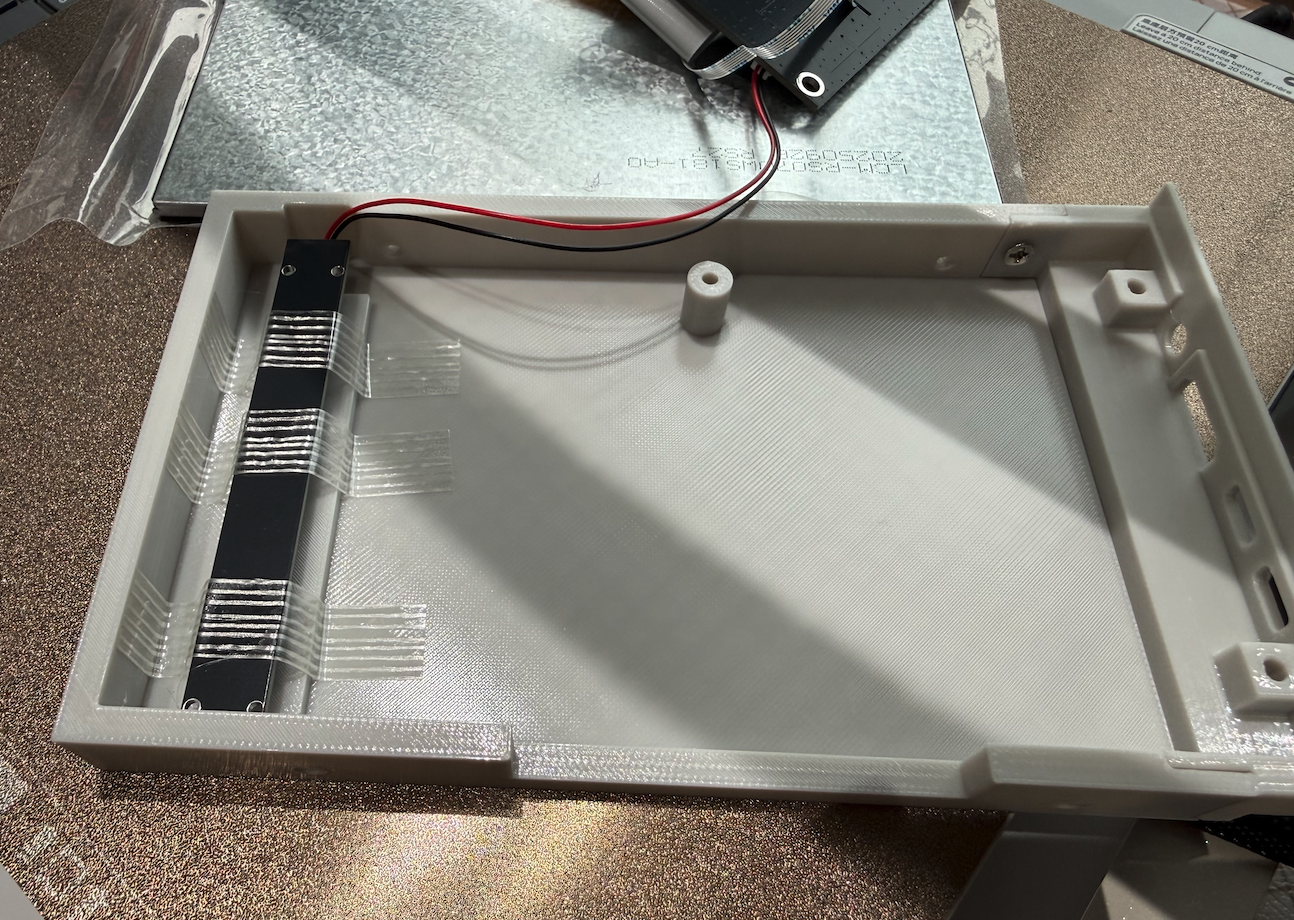

按键小版使用【纤维胶带】固定

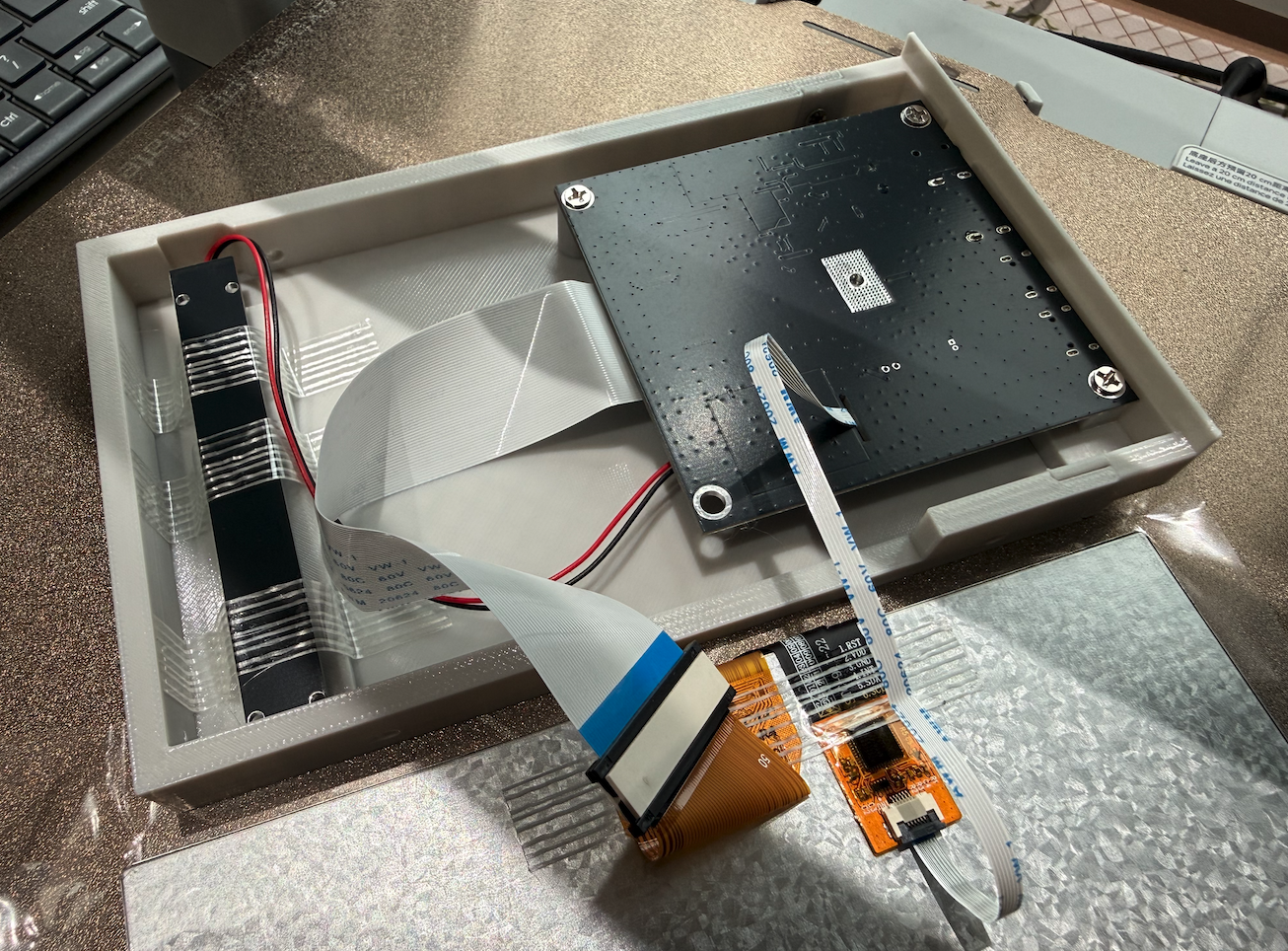

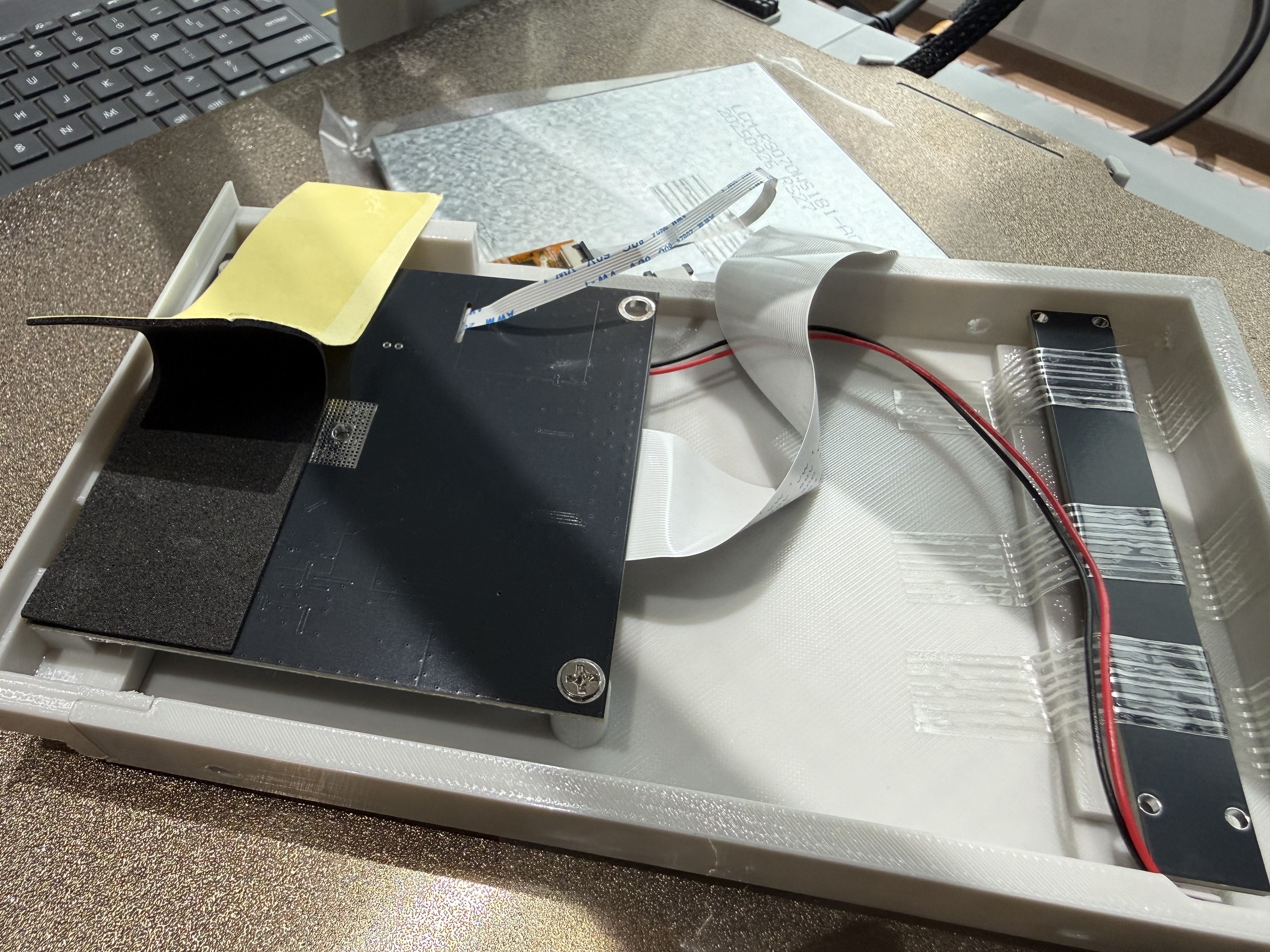

使用3颗硬盘螺丝固定主板

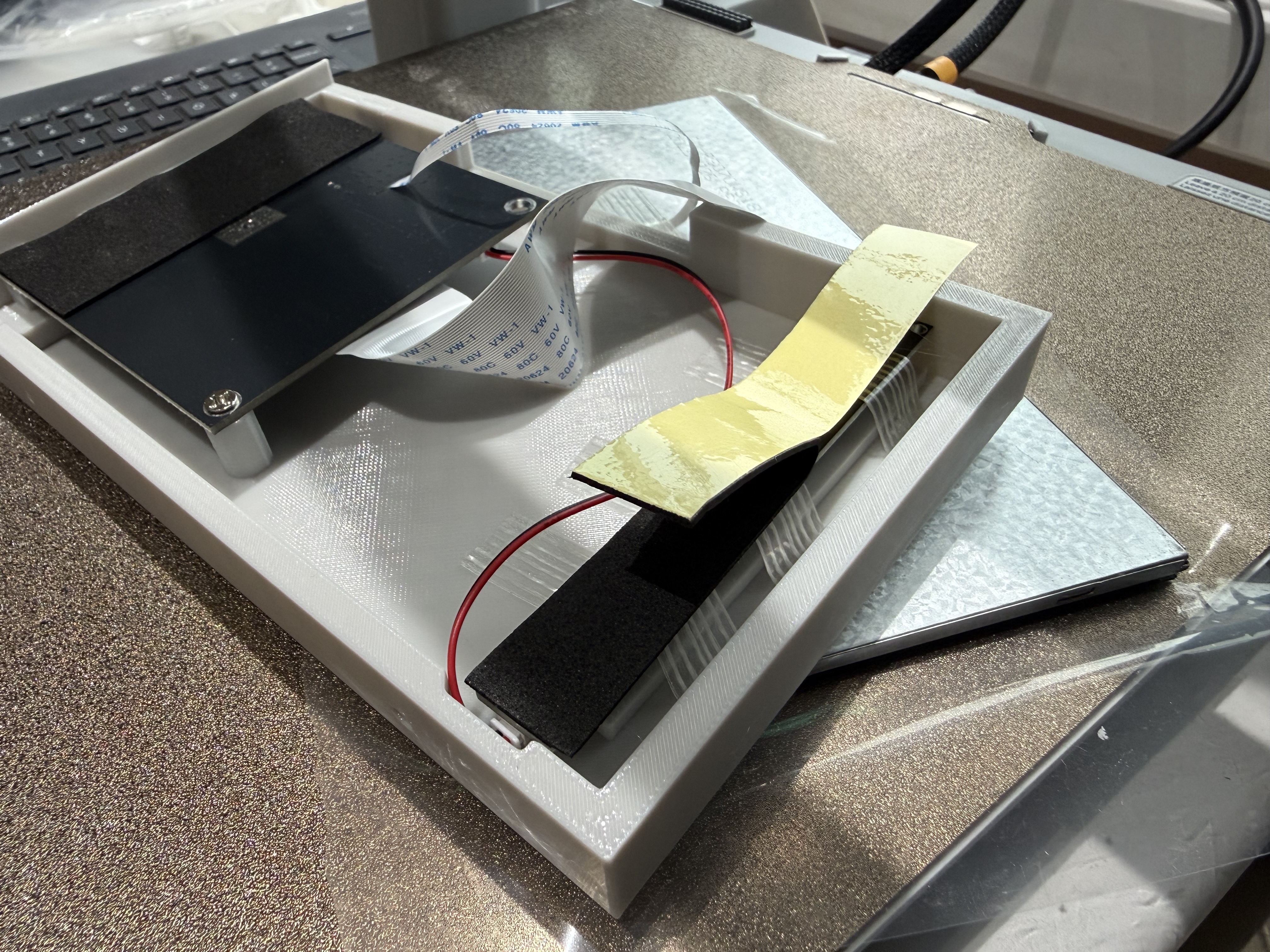

主版背面使用【EVA泡棉胶带】做绝缘处理

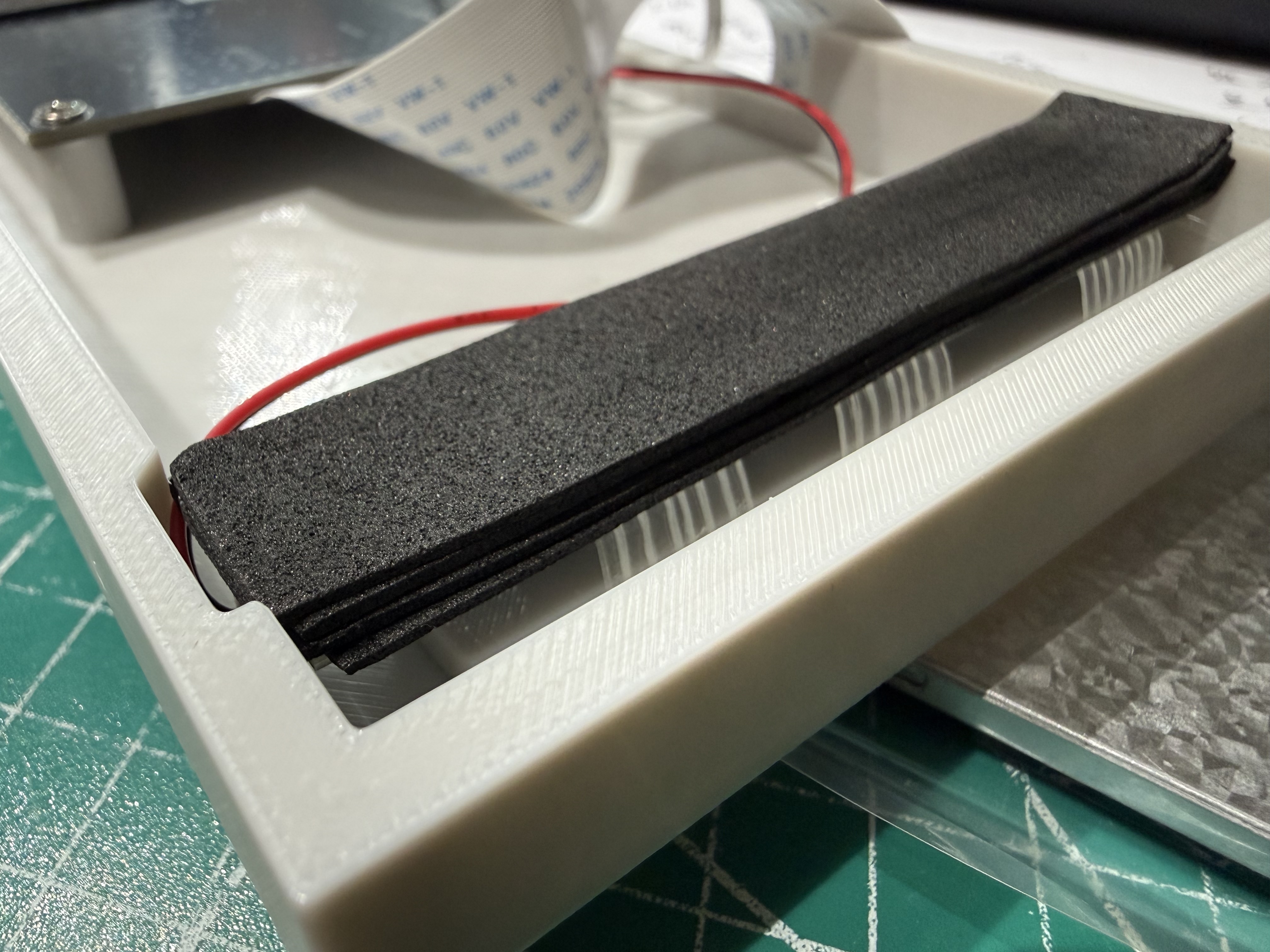

按键小板背面使用4层【EVA泡棉胶带】做支撑处理

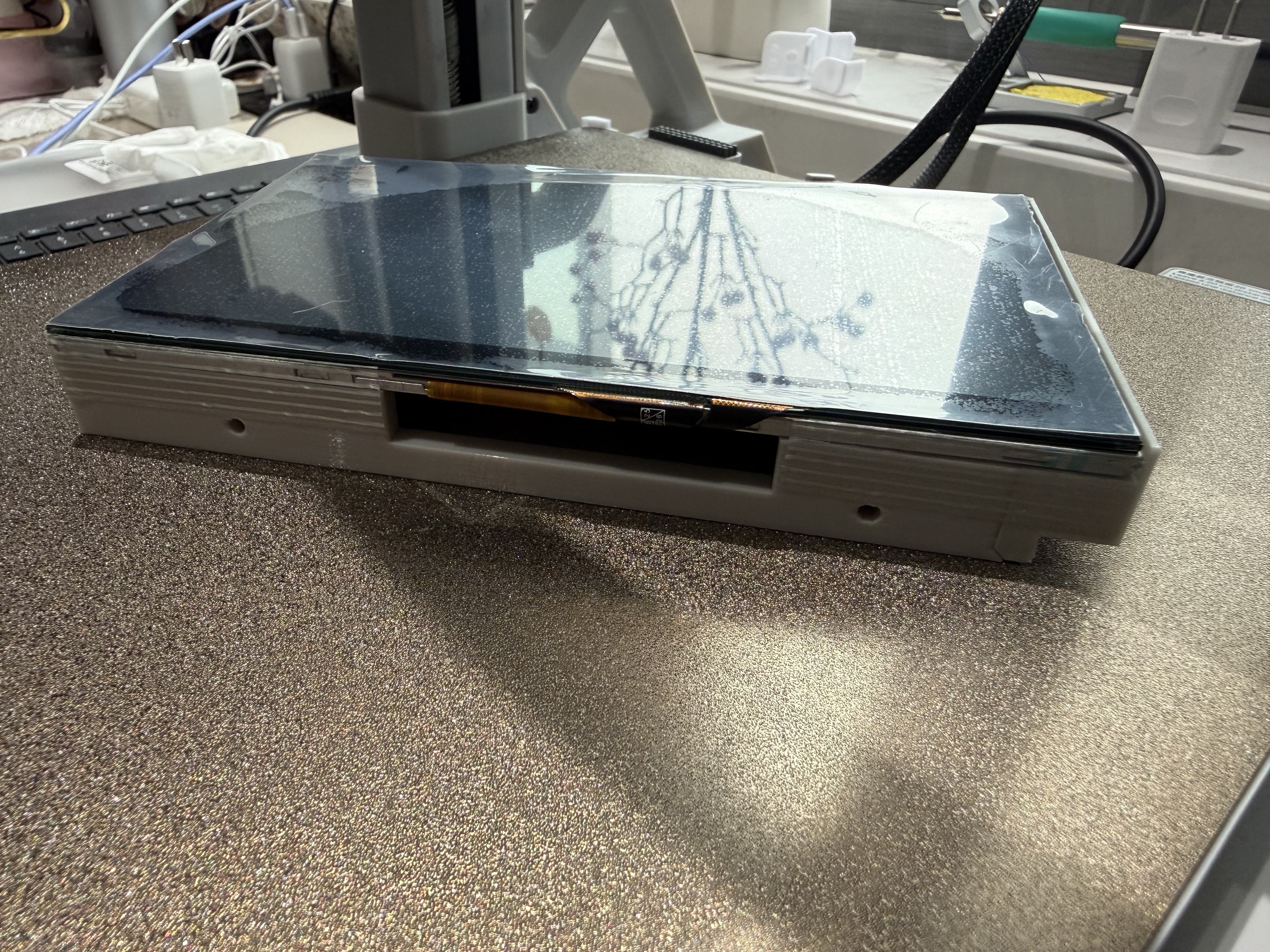

屏幕与外壳使用【EVA泡棉胶带】固定

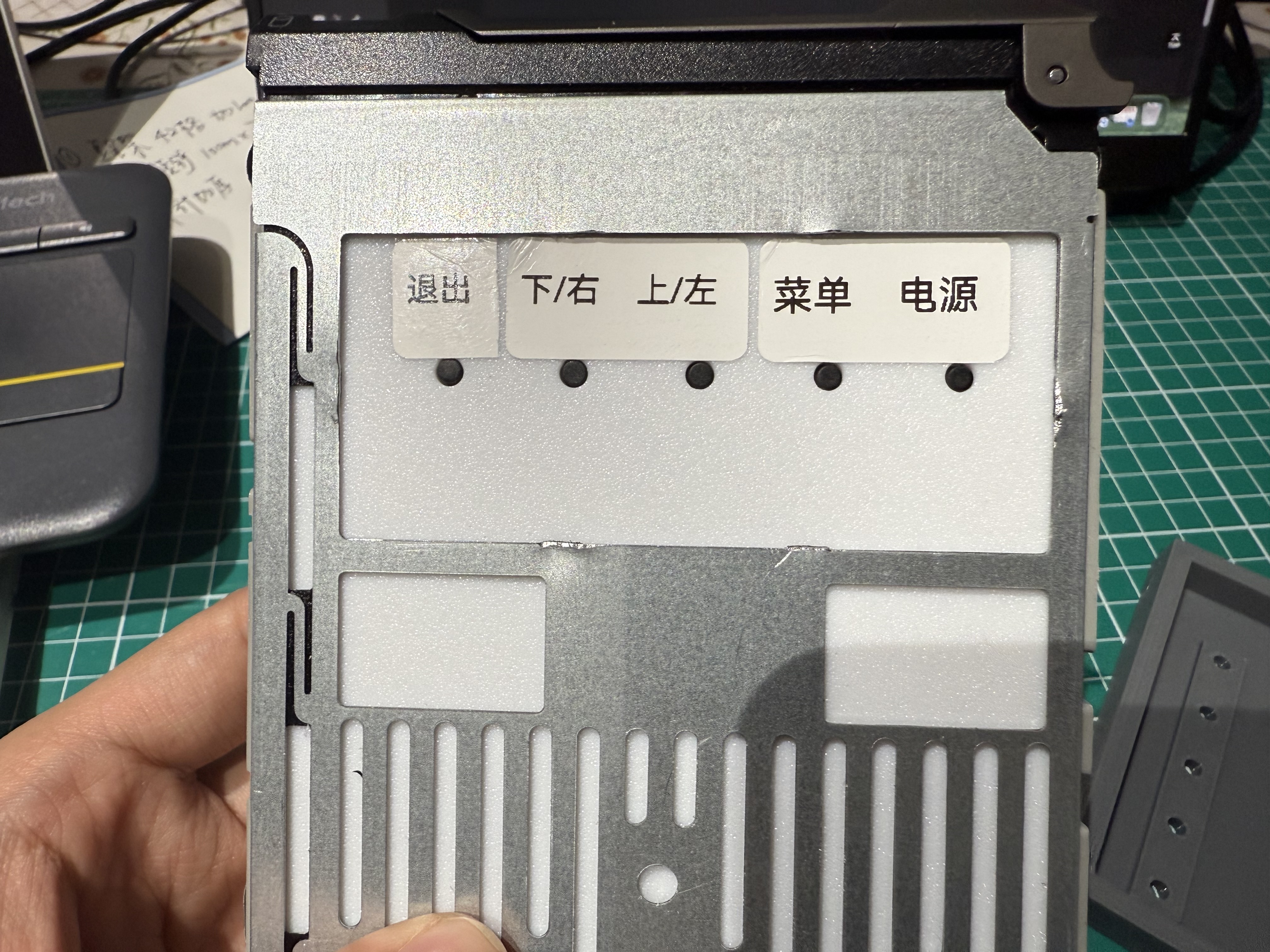

同1.0版本一样背面需要用斜口钳将阻挡按键的金属部分移除

随后安装好4颗硬盘固定螺丝即所有组装部分均已完成

再次声明：

不建议尝试将此模型塞入服务器内部，可能会对服务器造成损坏

或者

拔错硬盘

如果喜欢，请给一份助力

谢谢
