见证机械与光影的共舞。这不仅仅是一个时钟，更是一座桌面上的微型精密机械剧场。我们摒弃了枯燥的芯片计时，用Arduino驱动28BYJ-48步进电机，以真实的机械传动带动指针；创新性地加入磁铁霍尔传感器定位系统，每次启动自动“归零”，实现了堪比石英钟的长期走时精度。外壳采用极致镂空设计，当内置LED亮起，指针与数字的轮廓便以光影的形式悬浮投射于墙面，形成独一无二的沉浸式时间阅读体验。从打印、组装、接线到调试，本项目将带您完成一次完整的机电一体化创作之旅。

核心亮点

• 🎯 磁控归零，永不走偏：独创“物理校准”方案。指针轴与外壳分别装有钕磁铁与霍尔传感器，每次上电或定时，指针自动旋转寻找磁吸点，精准复位至12点，彻底消除步进电机丢步累积误差。这是本设计精准可靠的核心。

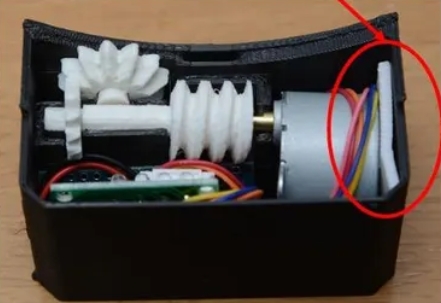

• ⚙️ 真实机械，可见传动：透过侧面镂空，可窥见步进电机、齿轮组（或蜗杆） 的运作。时间以可触摸的机械方式流逝，赋予冰冷的数字以温润的生命感。
• 🌌 悬浮光影，双重显示：既是实体指针时钟，也是氛围光影装置。开启背景LED，时间便从实体“跃迁”至墙面，形成酷炫的悬浮投影，营造静谧或科技感的空间氛围。
• 🔧 全栈开源，深度可控：提供完整3D模型、Arduino源码、详细BOM清单和接线图。您可以调整齿轮比改变转速，修改代码自定义光影模式，甚至增加网络对时功能。这是一个供您学习和改造的完美平台。

  物料清单 (BOM)
•

• 类别	物料	规格/数量	说明
  控制核心	Arduino Nano	5V带排针 ×1	主控
  动力系统	28BYJ-48步进电机 + ULN2003驱动板	5V套件 ×1	勿购12V电机
  定位系统	钕磁铁 8mm×3mm	×3	用于指针轴与外壳定位
  	霍尔传感器 (如A3144)	×1	检测磁铁，实现归零
  光学系统	WS2812B LED灯带	20-30颗	营造悬浮光影
  	电阻 220Ω, 电容 1000µF	各×1	信号与电源滤波
  结构件	3D打印件	全套外壳与齿轮	约200g PLA
  连接件	自攻螺丝 M2×5mm/M2×10mm	若干	固定结构
  	杜邦线、细导线	一批	接线与焊接
  电源	USB 5V/2A 优质电源	×1	稳定供电，避免抖动


  核心接线图

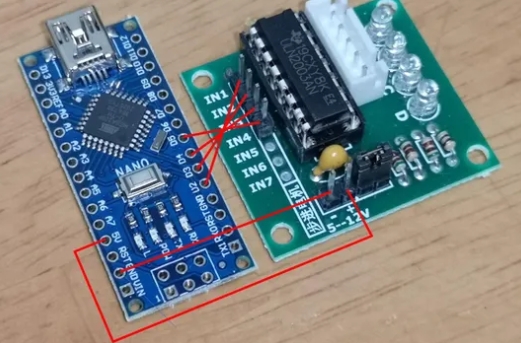

• 电机驱动：
  • Arduino (D2, D3, D4, D5)→ ULN2003 (IN1, IN2, IN3, IN4)
  • Arduino (5V, GND)→ ULN2003 (VCC, GND)（共地！）
  • 外部5V电源+→ ULN2003 (+)
  • 外部5V电源-→ ULN2003 (-)（与Arduino GND共地！）
• 磁控归零：
  • 霍尔传感器 VCC→ Arduino 5V
  • 霍尔传感器 GND→ Arduino GND

  • 霍尔传感器 OUT→ Arduino D6(可自定义)





  •

  •

    项目地址原始模型来自shiura，您可以在此处查看项目：[https://www.instructables.com/Hollow-Clock-4/](https://www.instructables.com/Hollow-Clock-4/)
