Ein Spannverschluss den ich entwickelte um ein 2 teiligen Rohradapter einfach zu öffnen und zu schließen.

Das war ein Projektintegriertes Modell dem ich hierfür eine Grundplatte und eine Ausrichtschablone noch hinzufügte.

Montage:

• beide Grundplatten, die Abstandsschablone und Befestigungsschrauben bereitlegen. (Werkzeug für die Schrauben natürlich auch)
• eine der beiden Grundplatten anschrauben
• die Schablone an die befestigte Grundplatte anlegen und die andere Grundplatte nun in die andere Aussparung bündig einsetzen
• 2. Grundplatte nun festschrauben und danach die Schablone entfernen
• nun den Spanner mit den restlichen Teilen komplettieren
• Hebel einsetzen und die längere Welle einschieben
• Bügel einsetzen und die kürzere Welle einschieben
• in die Endkappen ein klein wenig Sekundenkleber geben (nur leicht innen benetzen und nicht füllen)
• Endkappen anbringen und fest auf die Welle drücken (Klammergriff Welle und Kappe) beide müssen bündig sitzen
• Fertig

! 0.12mm Layer Profile haben eine 2. Druckplatte mit einem veränderten Modell mit bündig sitzenden Senkkopfwellen!
Endkappe der Wellen erst am Teil anbringen wenn ihr den Spanner montiert habt. Sonst bekommt Ihr die Welle kaum noch wieder raus.

+ 0.2mm PLA Kompaktversion (12.05.2026)

+ 0.2mm PLA extrem Kompakte Version (15.05.2026)

+ 0.2mm ASA Kompaktversion (15.05.2026)

Ich entwickelte den Spannverschluss für ASA Material. (ABS sollte auch gut gehen) (PLA Profil hinzugefügt)

Wellen werden nach dem durchstecken mit der Kappe fixiert ( etwas Sekundenkleber in die Kappe bitte)

Aber bitte vorher festschrauben. sonst ist eine Befestigung verdeckt.

Alternativ kann auch mit M4 Schrauben von 24mm und 30mm Länge gearbeitet werden (länger geht natürlich immer),

hier sollte man aber nicht zu fest anziehen und Schraubensicherung verwenden oder selbstsichernde Muttern.

Schablone ist für eine Spannung von 2mm ausgelegt.

Maße der normal Version (nur Montagefläche): 78 (71) x 32 (26) x 22.3mm

Druck:

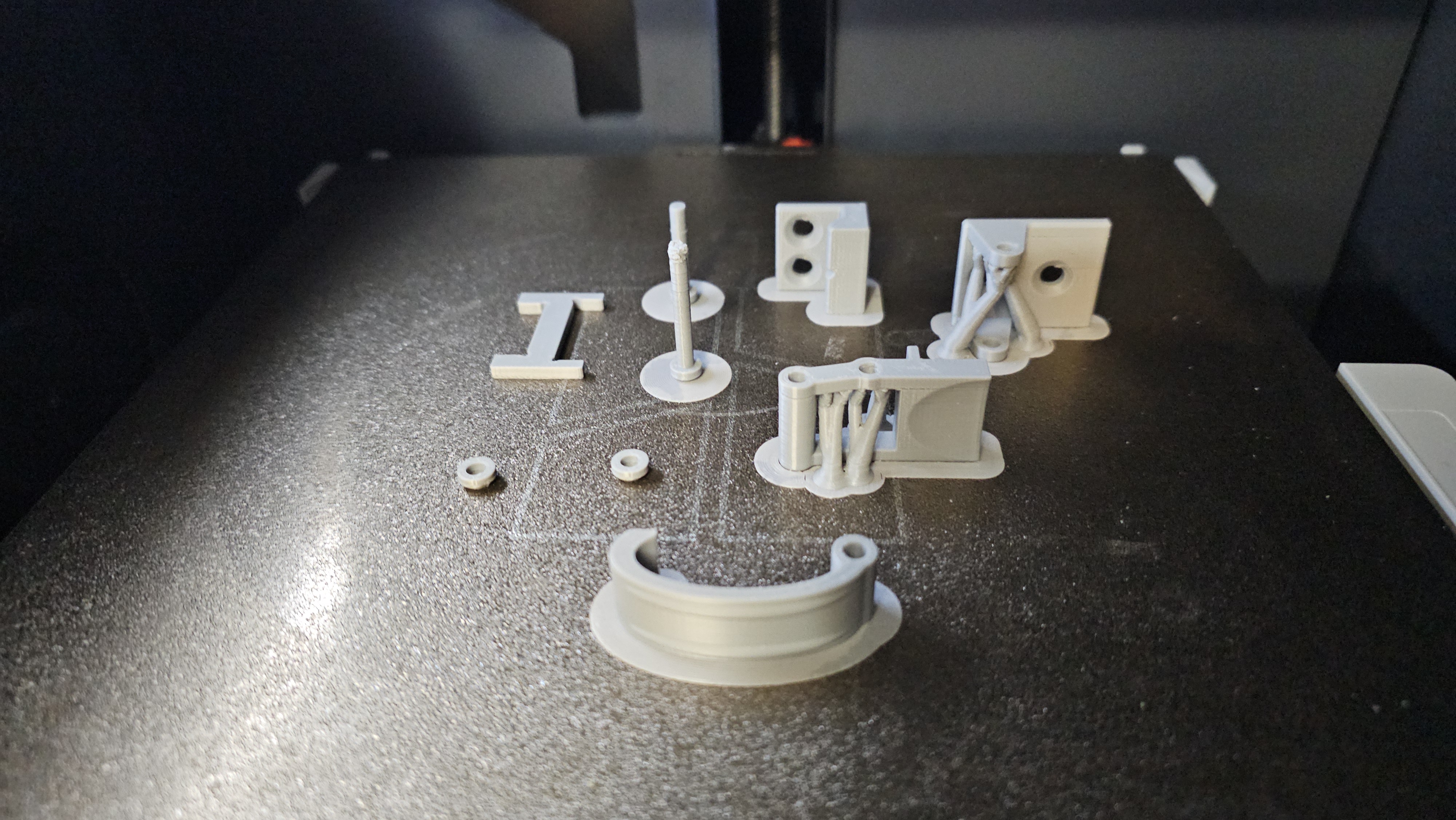

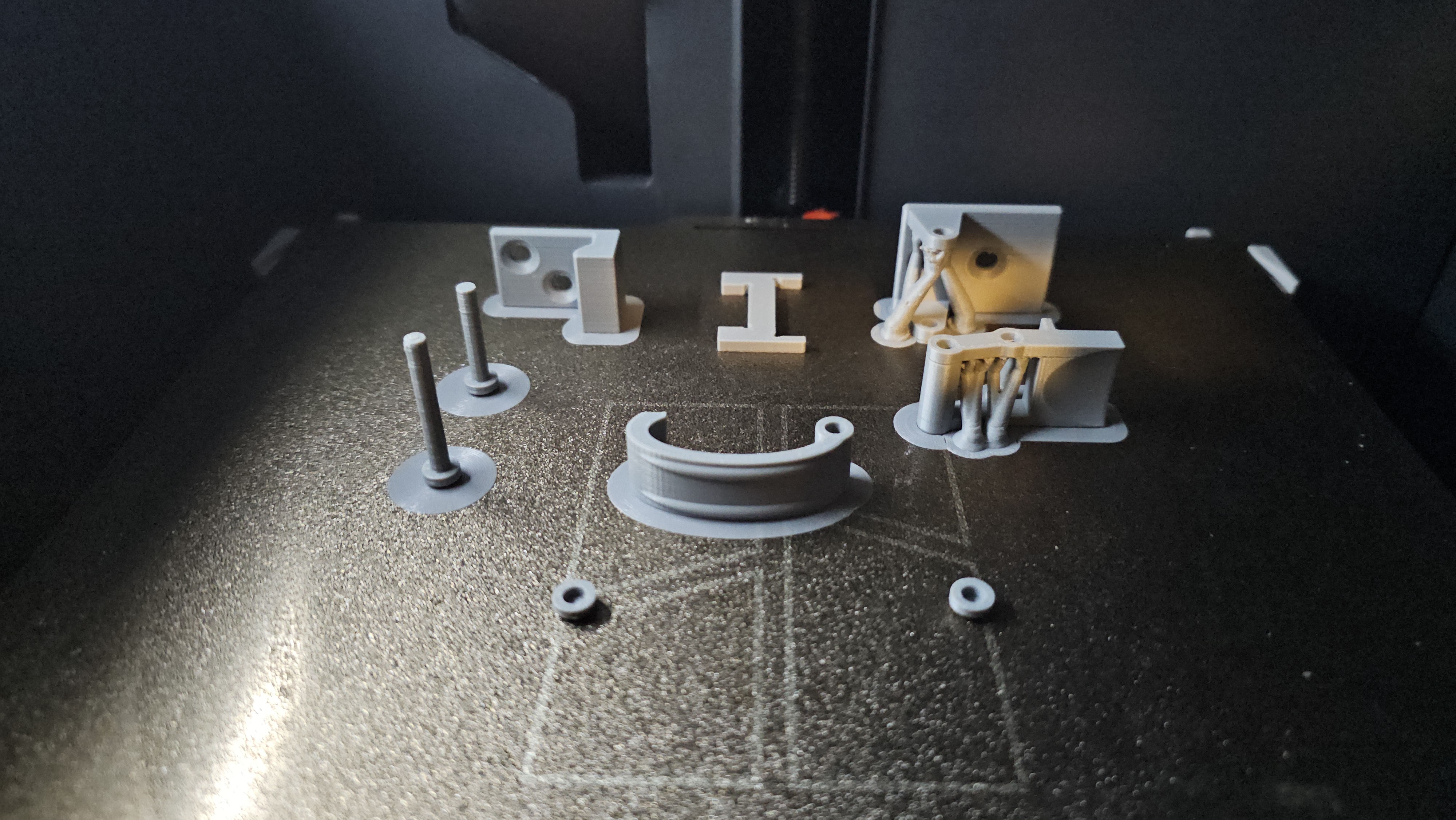

ASA Druckprofil ist mit Raft bei kritischen Bauteilen. (Teile mit geringer Auflagefläche oder größerer Höhe)

Druckprofil ist mit Skalierung für ASA. (x=101%, y=101%, z=100.7%)

ASA ohne Raft getestet, aber mit starkem warping am Bügel und etwas am Gegenhalter. Somit nicht zu empfehlen.

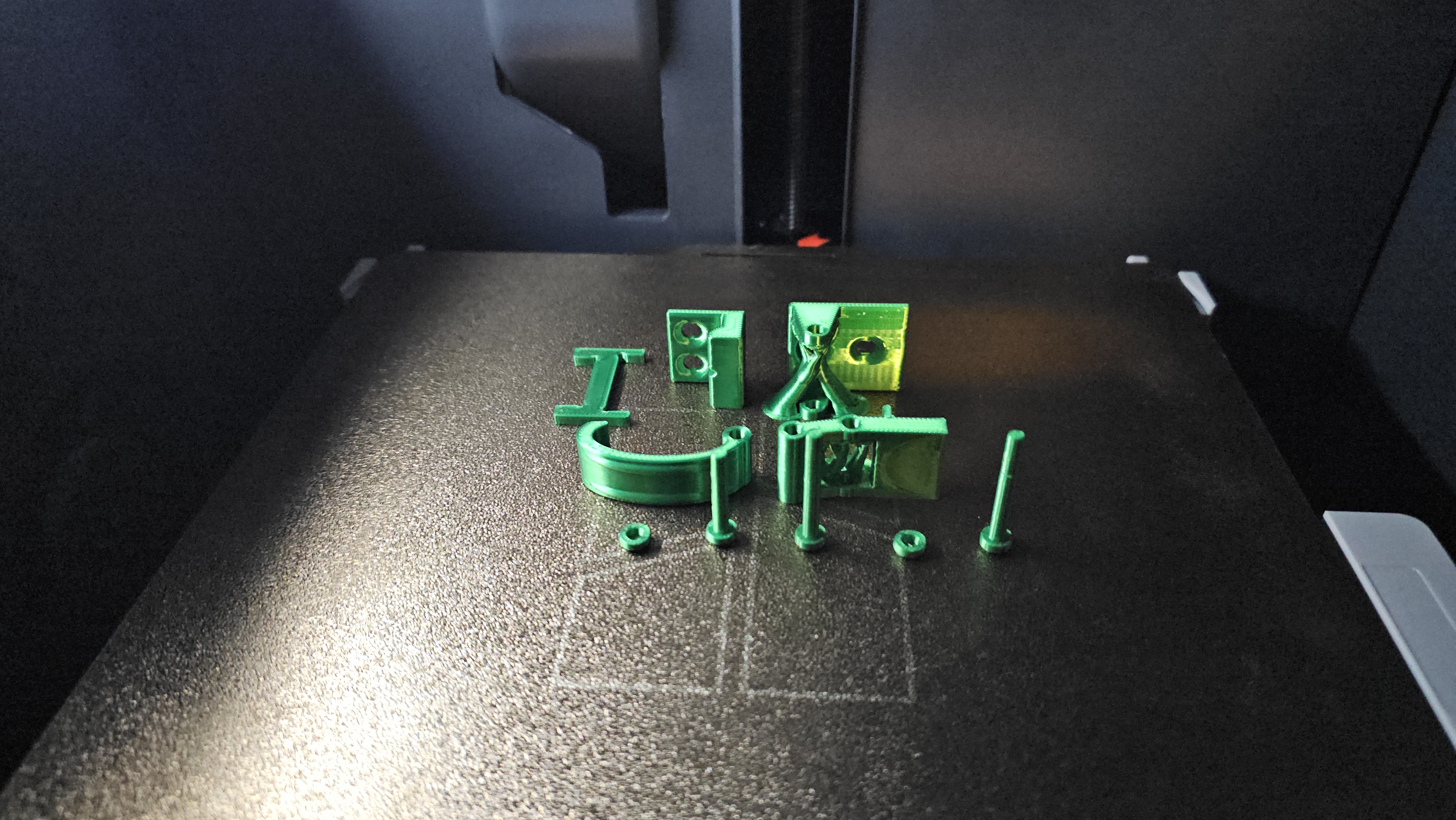

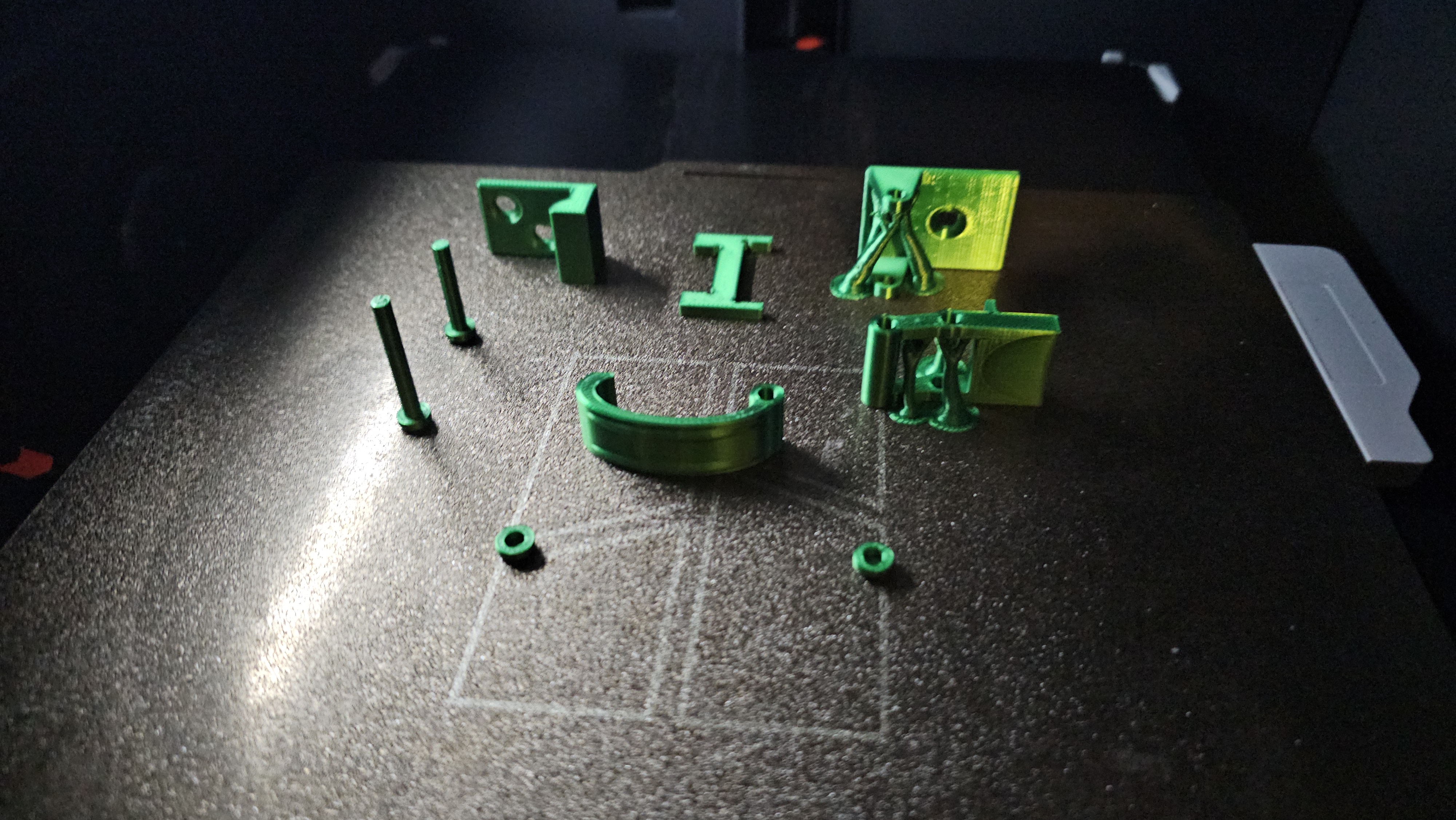

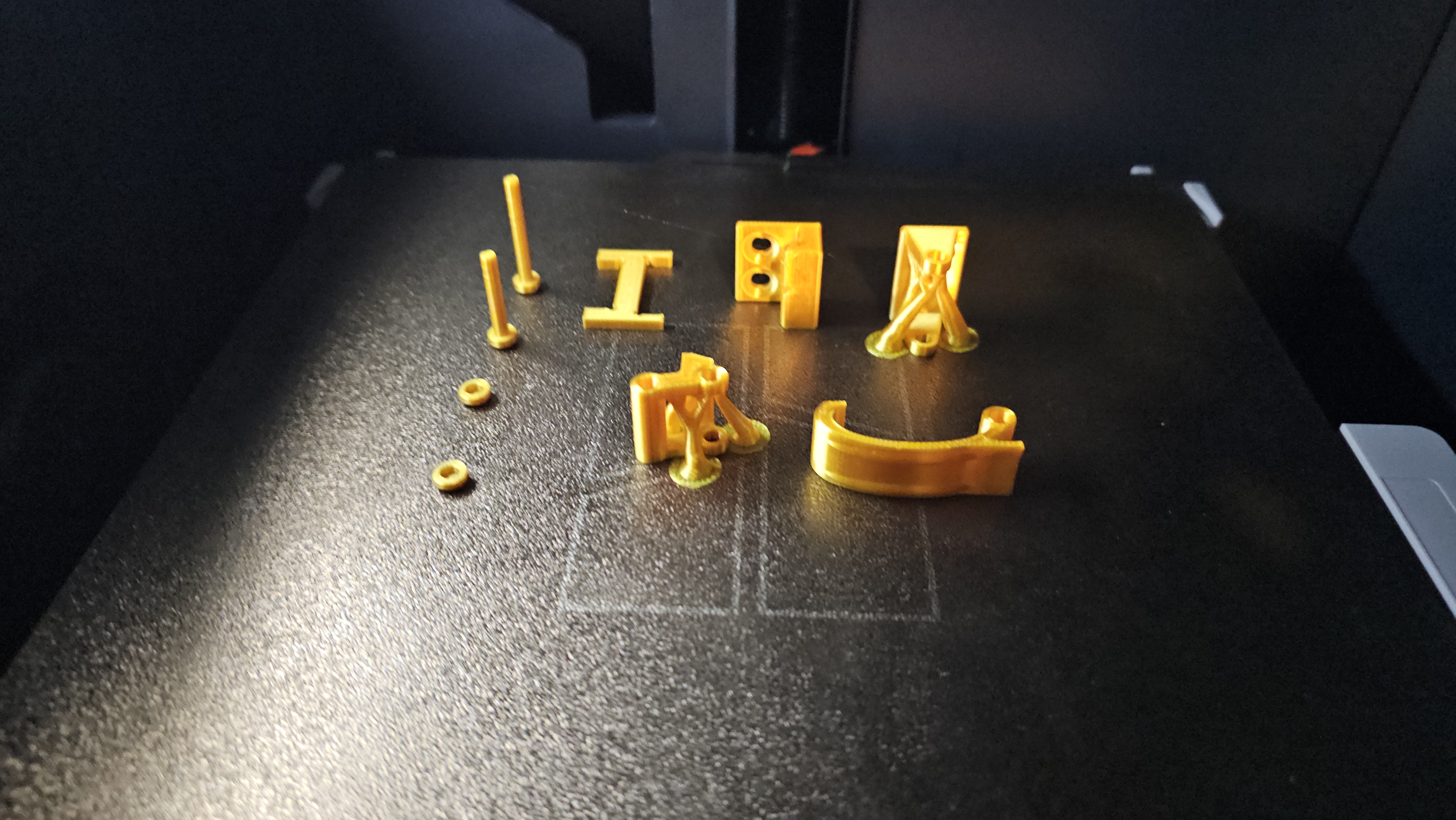

PLA Druckprofil ohne Raft und ohne Skalierung hinzugefügt. (getestet in PLA Silk+ Candy Green)

mögliche Nacharbeit:

je nach Druckerkalibrierung können die Wellen recht streng rein gehen bei 0.2mm Layer Profil.

etwas mit einem Messer über Layer der Wellen kratzen kann schon reichen.

Bitte mir auch Rückmeldung geben wie es bei euch passt.

geplant, im Test und Ergebnisse: (aktualisiert: 13.06.2026)

• Druckmodell für PLA ohne Raft und Skalierung (Test läuft 02.05.2026) / Profil hinzugefügt (02.06.2026)
• Test in ABS ohne Raft - getestet / zu starkes Warping und bitte nur mit Raft drucken (03.06.2026)
• Kompaktversion erstellt / ASA Profil hinzugefügt (03.05.2026)
  / PLA Profil hinzugefügt (08.05.2026)
• Gegenstück und Spannbügel mit einer Kerbe ausstatten zum zentrieren beim spannen. / ASA Profil hinzugefügt (03.05.2026)
  / PLA Profil hinzugefügt (08.05.2026)
• ultra kompakte Version erstellt / PLA Profil hinzugefügt (08.05.2026)
• ABS / ASA Profile hinzufügen (10.05.2026)
• 0.12mm Layer Versionen hinzufügen, für feineres Finish und glatter einzusetzende Wellen (PLA Profile online 11.05.2026)
• Senkkopfwellen mit Endstück und angepasster Halter/Hebel mit Senklöchern (0.12mm PLA Versionen online 11.05.2026)
• 0.2mm Versionen die Abstände der Supports zum Teil anpassen (11.05.2026) / Kompaktversion angepasst (12.05.2026)
• 0.2mm Versionen die minimale Schichtzeit wieder verringern (11.05.2026) / Kompaktversion angepasst (12.05.2026)
• Die normale Version werde ich eine zusätzlich für 4mm Schrauben optimieren (13.06.2026)
