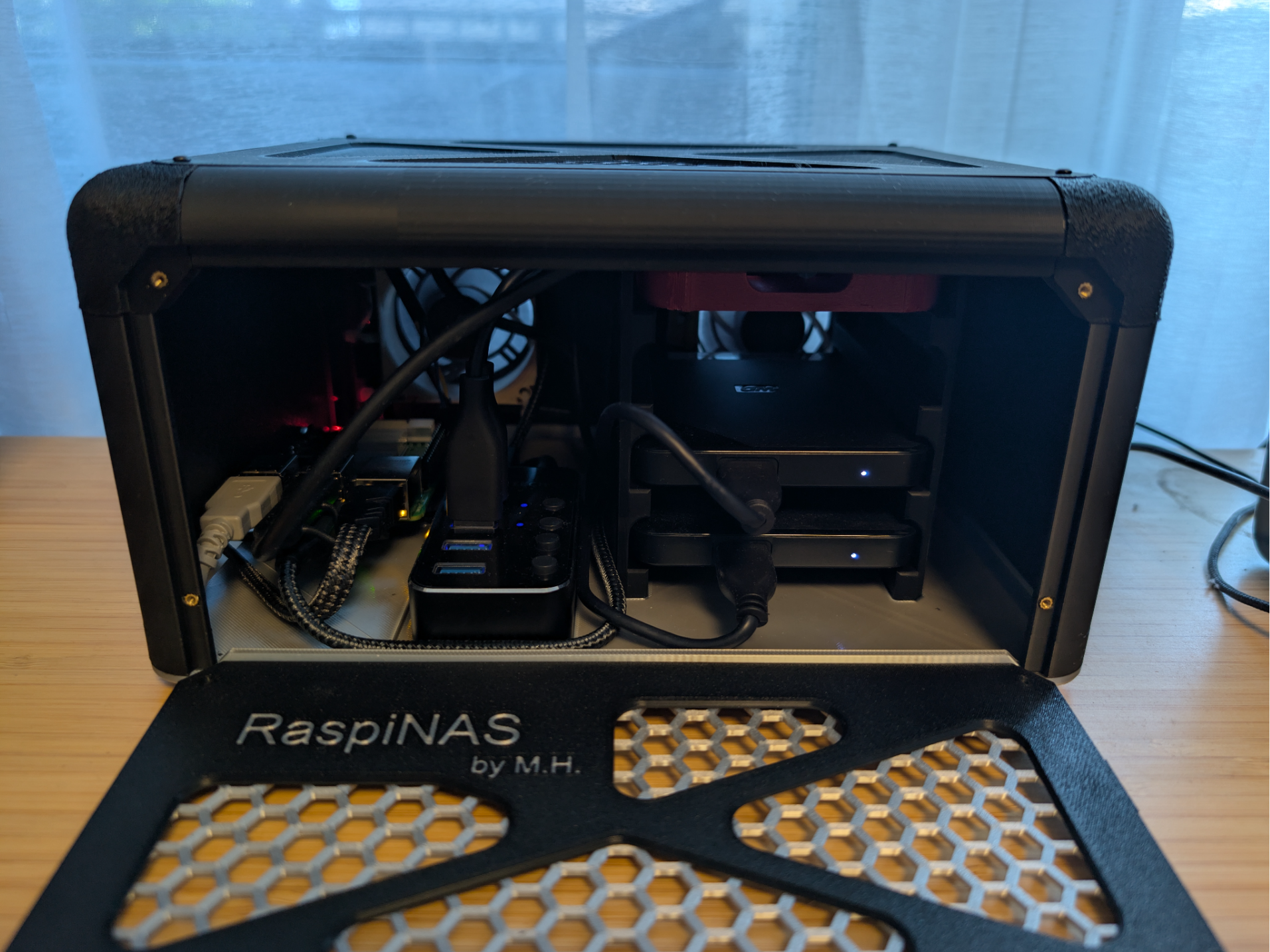

🚀 RaspiNAS by M.H. – Das modulare High-End DIY-NAS

Das RaspiNAS ist ein maßgeschneidertes Gehäuse für dein Raspberry Pi Home-Lab. Es kombiniert ein modernes Hexagon-Design mit maximaler Wartungsfreundlichkeit und ist für den zuverlässigen 24/7-Dauerbetrieb ausgelegt.

✨ Highlights & Features

• Wartungs-Clou (Toolless Base): Der Boden ist gesteckt und kann ohne Werkzeug vom Rahmen getrennt werden. Du kannst die gesamte Basiseinheit inklusive Raspberry Pi einfach herausziehen.
• Intelligente Lüftersteuerung: Inklusive Python-Script für eine dynamische PWM-Steuerung der Noctua-Lüfter basierend auf CPU- und HDD-Temperatur.

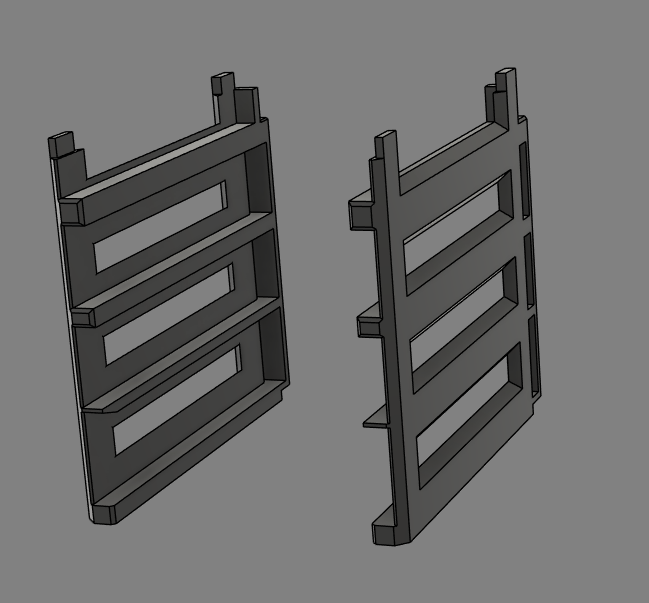

• Maßgeschneidertes HDD-Rack: Exakt passend für die WD Elements 2TB und eine SSK 128GB SSD (für das Betriebssystem).
• Vollmodularer Aufbau: Alle Seitenteile (3mm Wandstärke) und der Deckel sind einzeln abnehmbar.
• Smart Assembly: Optimiert für M2-Einschmelzmuttern, die durch präzise Passung einfach eingepresst werden können.

🛠 Hardware-Stückliste (BOM)

• Schrauben: M2 x 6mm Rundkopf (einheitlich für das gesamte Gehäuse).
• Muttern: M2 Einschmelzmuttern (werden in den Rahmen gepresst).
• Controller: Raspberry Pi 4 oder 5.
• Lüfter: 2x Noctua NF-A6x25 5V PWM (60mm).
• USB-Hub: Aktiver USB-Hub (z.B. RSHTECH RSH-516).
• Speicher: SSD-Boot für das OS empfohlen (SSK 128GB) + Datengrab (WD Elements).
• Und auch 2.5'' HDD oder SSD via Adapterschiene einfach zu montieren mit M3x 4 Inbusschrauben

🖥️ Software-Setup & Lüfter-Script

Für den perfekten Betrieb nutze ich:

1. OS: OpenMediaVault (OMV) für die Dateiverwaltung.
2. Remote Access: Tailscale für sicheren Zugriff ohne Portfreigaben.
3. Mobile App: Owlfiles für den Zugriff via Smartphone.

Die Lüftersteuerung:

• Logic: Die Lüfter reagieren sowohl auf die CPU als auch auf die HDDs.
• Stufen: 30% Dauerbetrieb (Silent), 60% ab 55°C und 100% Full Power ab 62°C.
• Kickstart: Garantiert ein sicheres Anlaufen der Lüfter aus dem Stand.

• 💻 Intelligente Lüftersteuerung (DIY-Setup)

• Da MakerWorld keine Skripte zum Download erlaubt, findet ihr hier den Code für die automatische PWM-Steuerung. Das Skript sorgt dafür, dass die Noctua-Lüfter flüsterleise bleiben und nur hochdrehen, wenn CPU oder Festplatten es wirklich brauchen.

• 1. Installation

• Stelle sicher, dass die benötigten Tools auf deinem Raspberry Pi installiert sind:
• sudo apt update
  sudo apt install pigpio smartmontools
  sudo systemctl enable pigpiod
  sudo systemctl start pigpiod

• 2. Das Skript erstellen

• Erstelle eine Datei mit nano fan_control.py und kopiere diesen Code hinein:



• #!/usr/bin/env python3
  import time
  import pigpio
  import subprocess
• # --- Konfiguration ---
  PIN = 18             # GPIO18 = Pin 12
  PWM_HZ = 25000       # 25kHz
  INTERVAL = 3         # Messintervall
• # Stufen in Prozent
  Dauerbetrieb = 30
  SILENT_PCT = 60
  FULL_PCT = 100
• # Temperatur-Schwellen
  T_SILENT_ON = 55.0
  T_SILENT_OFF = 50.0
  T_FULL_ON = 62.0
  T_FULL_OFF = 59.0
• def temp_c():
     with open("/sys/class/thermal/thermal_zone0/temp", "r") as f:
         return int(f.read().strip()) / 1000.0
• def get_max_hdd_temp():
     temps = []
     for drive in ['sda', 'sdb', 'sdc']:
         try:
             cmd = f"sudo smartctl -A -n standby /dev/{drive} | grep -i Temperature_Celsius"
             output = subprocess.check_output(cmd, shell=True, encoding="utf-8")
             temps.append(float(output.split()[9]))
         except:
             continue
     return max(temps) if temps else 0
• def main():
     pi = pigpio.pi()
     pi.set_mode(PIN, pigpio.OUTPUT)
     pi.set_PWM_frequency(PIN, PWM_HZ)
     state = Dauerbetrieb

     try:
         while True:
             t = max(temp_c(), get_max_hdd_temp() + 10) # HDD bekommt 10°C Bonus
             if state == Dauerbetrieb and t >= T_SILENT_ON: state = SILENT_PCT
             elif state == SILENT_PCT and t >= T_FULL_ON: state = FULL_PCT
             elif state == FULL_PCT and t <= T_FULL_OFF: state = SILENT_PCT
             elif t <= T_SILENT_OFF: state = Dauerbetrieb

             pi.set_PWM_dutycycle(PIN, round(state * 255 / 100))
             time.sleep(INTERVAL)
     except KeyboardInterrupt:
         pi.set_PWM_dutycycle(PIN, 0)
         pi.stop()
• if __name__ == "__main__":
     main()

🖨 Druckhinweise

• Material: PLA oder PETG.
• Infill: 20% (Gyroid empfohlen).
• Montage: Drücke die M2-Muttern fest in die vorgesehenen Öffnungen. Falls sie locker sitzen, hilft ein winziger Punkt Sekundenkleber.

Viel Spaß beim Nachbauen! Ich freue mich riesig über eure Makes und Fotos!
