模型用途

1.室内空气净化。

2.给3D打印机的外排废气做二次过滤。

3.室内新风机的前置过滤器。

4.小米净化器的S1滤芯（网上普遍用来当自制空气净化器，高度294mm，直径20cm这款。包括官方的除醛款和三方的平替）无法降低TVOC值（实测甚至会小幅增加TVOC值）。把此过滤盒给小米净化器（需要自行打印带进气口的小米净化器模型/补充罩子）当前置滤芯，可以有效降低TVOC值。

使用场景展示

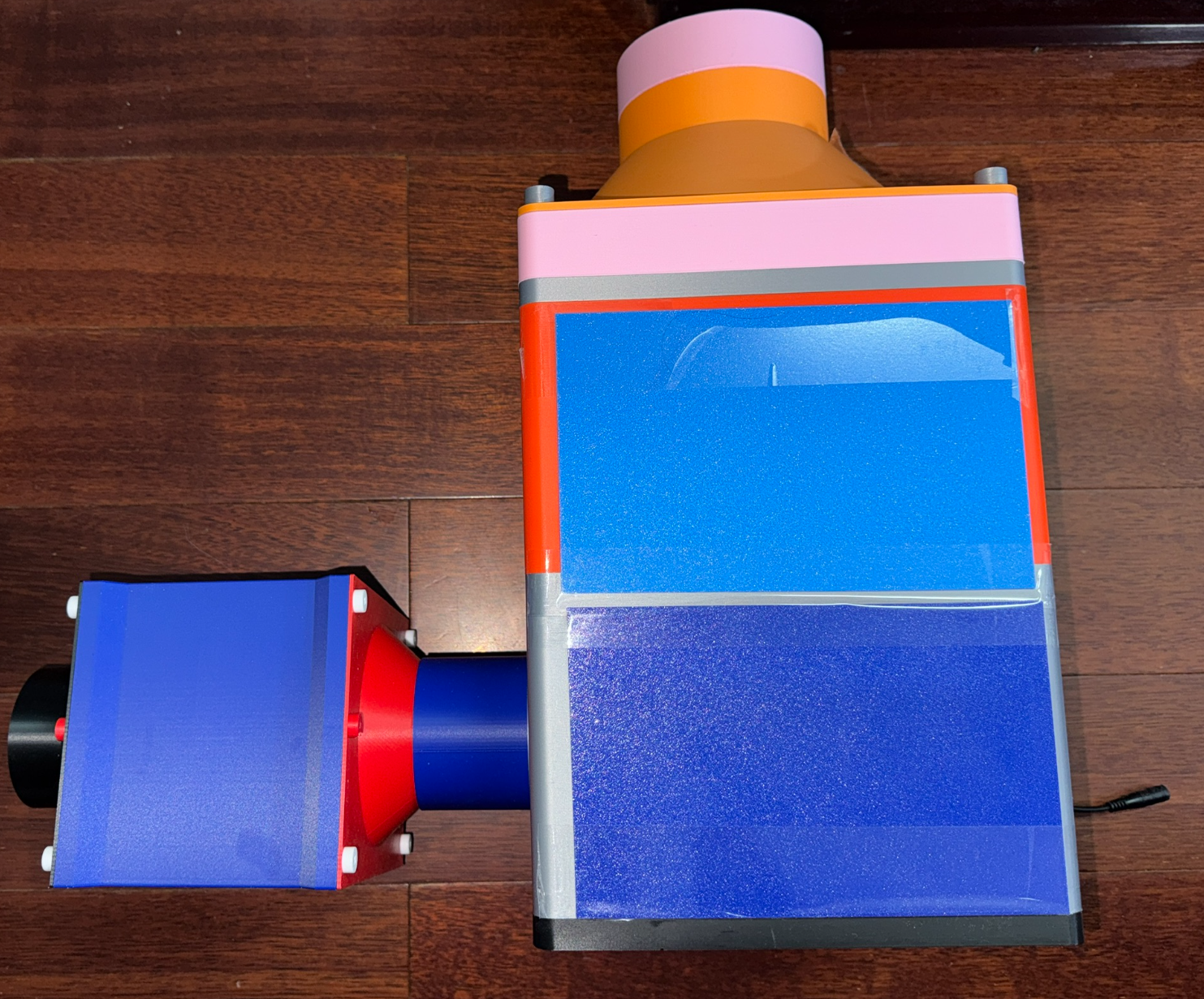

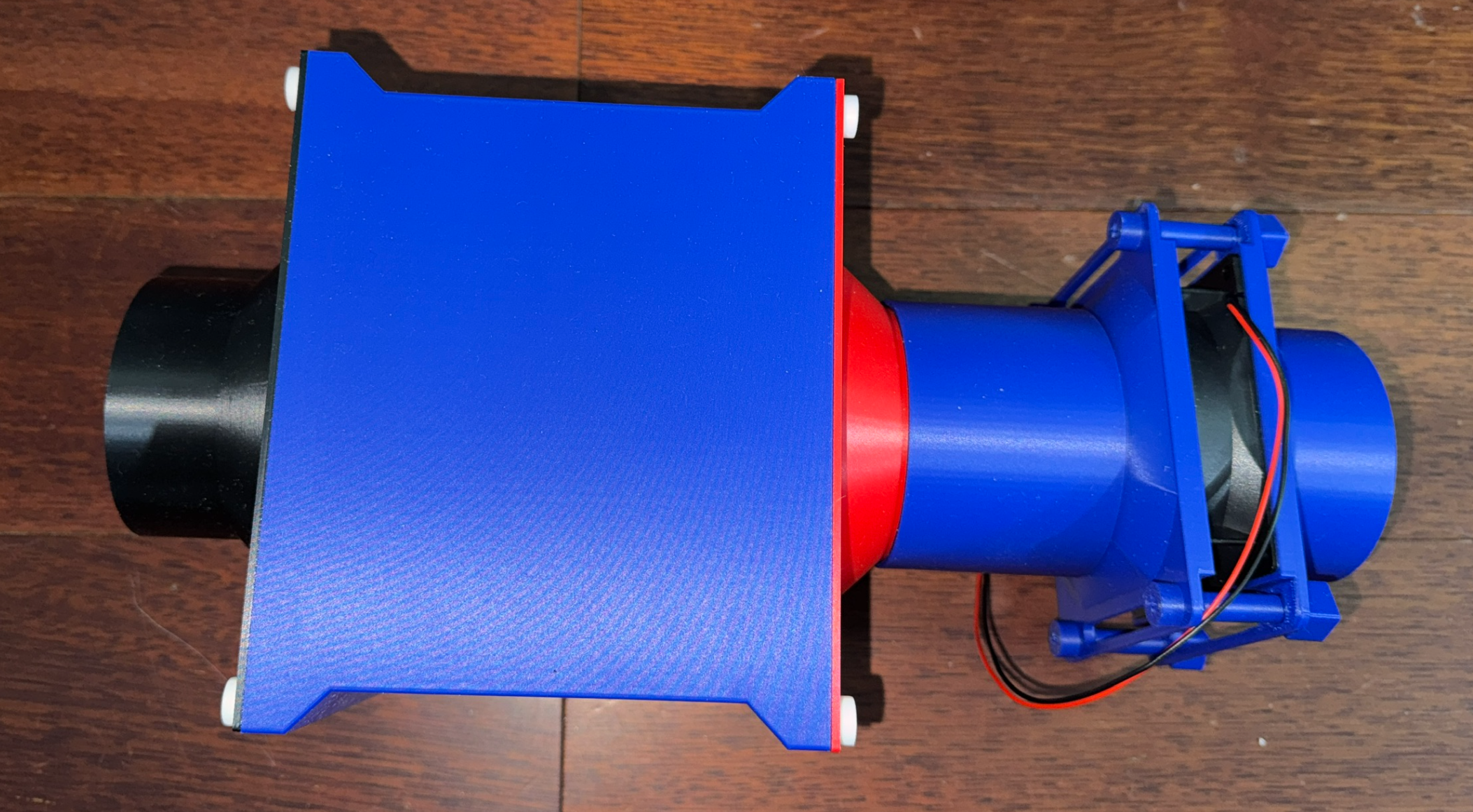

1.接风扇盒，用作家用空气净化器

风扇盒链接

国际站：[https://makerworld.com/zh/models/2687701](https://makerworld.com/zh/models/2687701)

国内站：[https://makerworld.com.cn/zh/models/2407163](https://makerworld.com.cn/zh/models/2407163)

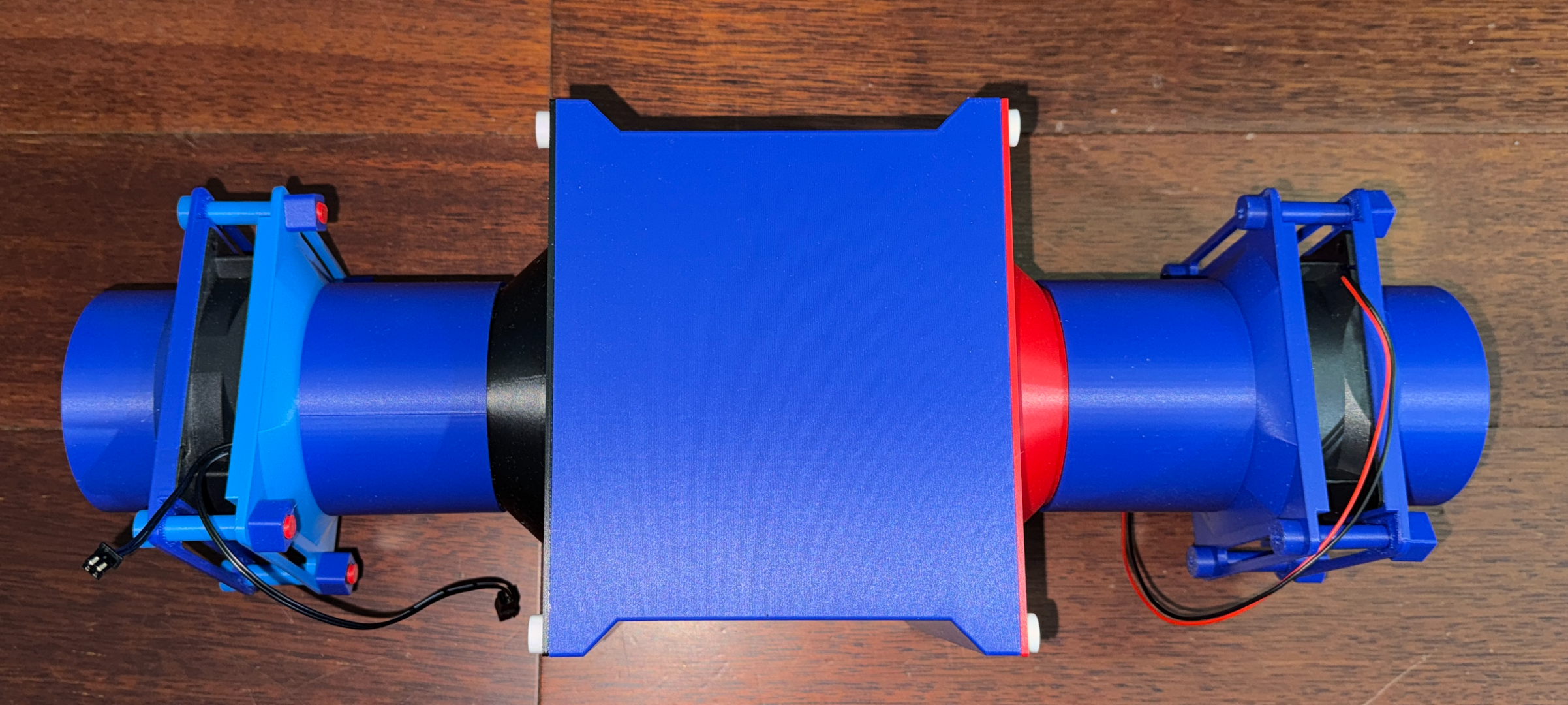

也可以两侧各接一个，风量更大。

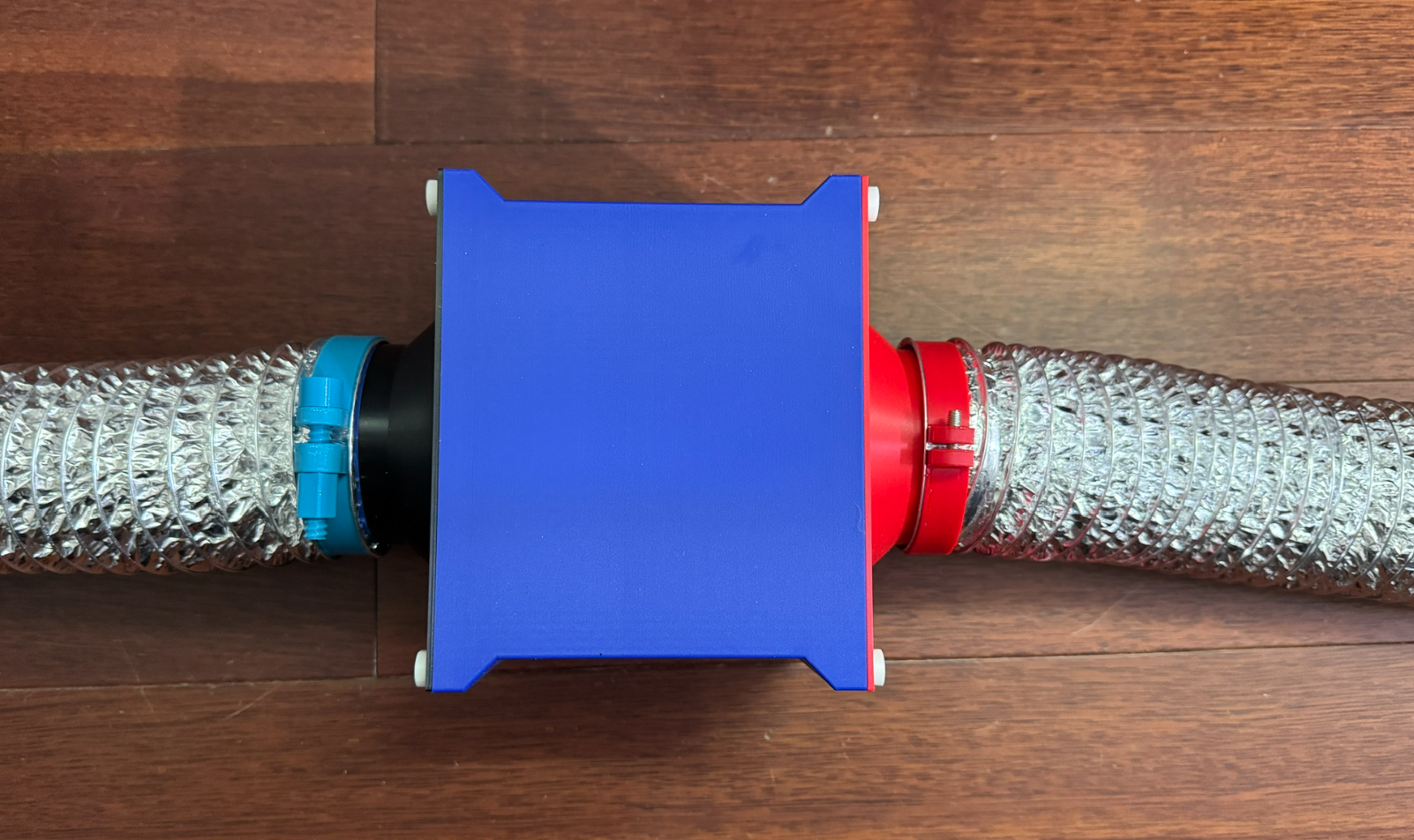

2.接铝箔管。给3D打印机做室内过滤器只需要在进气口接一根铝箔管；过滤后再外排/接空气净化器，则两侧各接一根

3.给自制新风机/其他净化设备当前置滤芯

过滤效果展示

测试环境：卧室，室内温度：17到18摄氏度。

测试方式：将过滤盒的出风口对着检测仪，测试时间为3分钟。

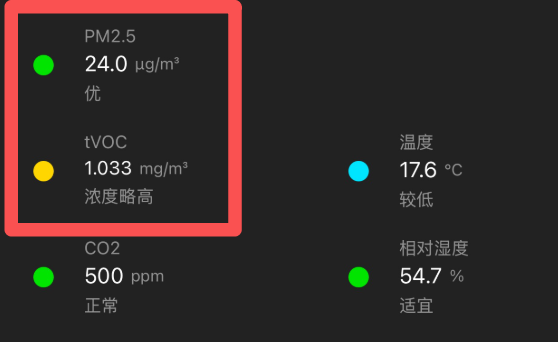

过滤前

PM2.5：24

TVOC：1.033

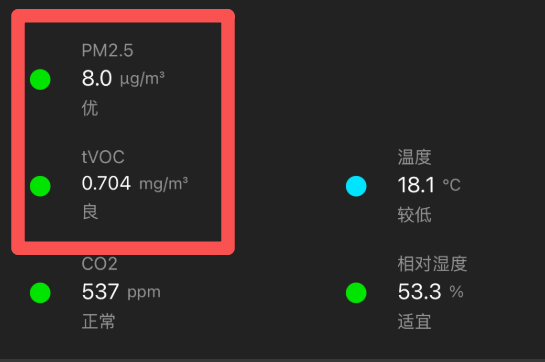

过滤后

PM2.5：8

TVOC：0.704

结构介绍

1.内部分成两个区域，分别安装初级滤棉和活性炭（要自行购买）。

2.两侧的进气管/排气管的外径为78mm，适配80mm口径的铝箔管/PVC管/风扇盒（要自行购买）。

安装方式、滤芯购买记录和价格

注意：

1.计价单位为人民币。

2.活性炭滤棉（黑色）和初效过滤棉（白色）需要自行裁剪。

3.给出购买记录是为了方便购买，也可以根据尺寸和特征自行选购。购买平台分别为某宝、多、东，请根据截图关键词自行搜索。

4.下面提到的带进气管的盖子和带排气管的盖子，两者结构完全一致。实际使用时请注意：带初效过滤棉的一侧用于进气，带柱状活性炭的一侧用于排气。

5.柱状活性炭有粉尘，所以将迪斯派平替滤芯装在出风口，在最后一道门统一拦截。

6.拧塑料螺丝用十字螺丝刀（自备），3D打印材料硬度不高，拧螺丝切勿用力过猛，以免螺丝头滑丝。

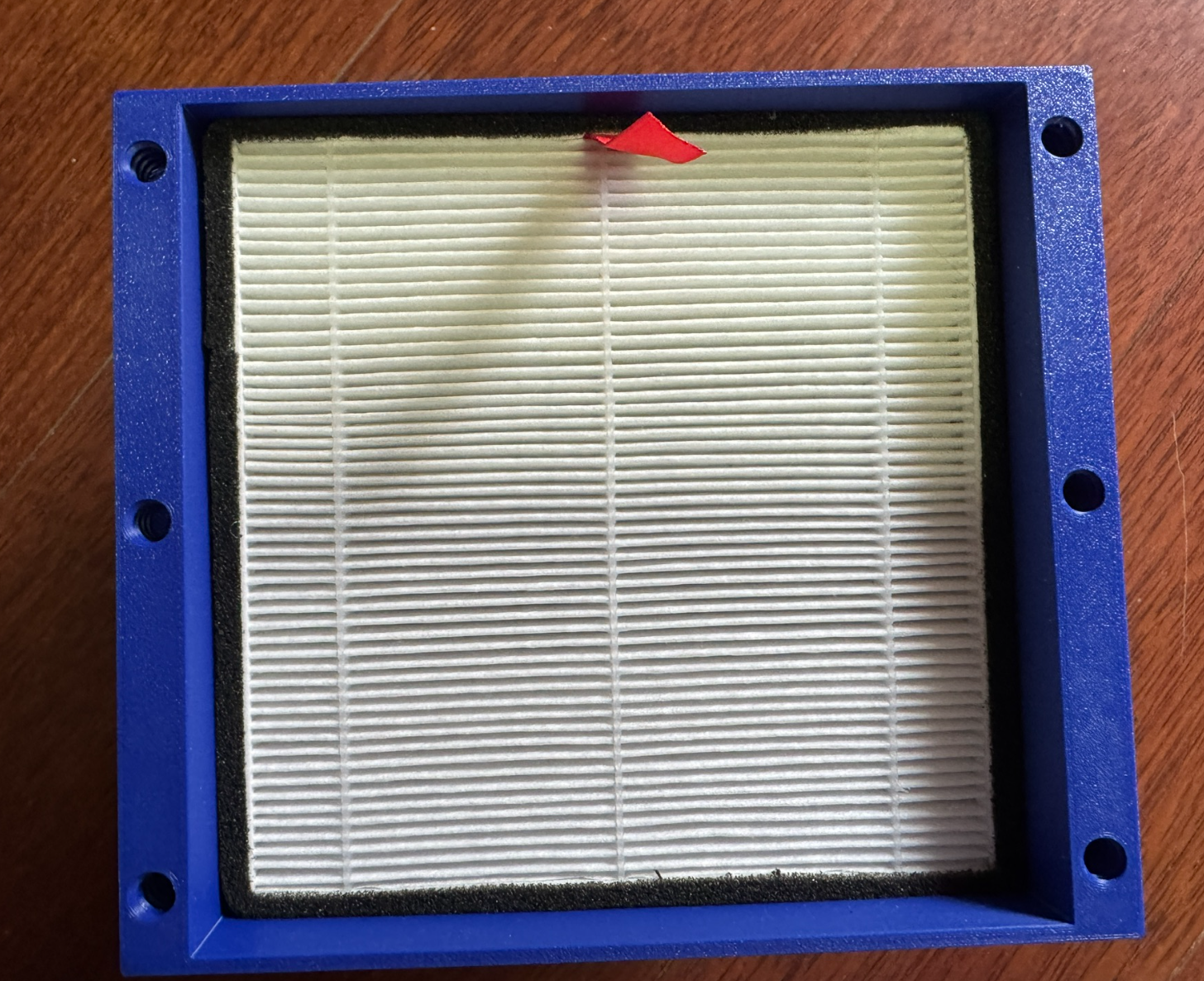

1.在过滤盒的一端依次安装网格滤网和迪斯派的三方滤芯（滤芯装外侧，滤芯的长度和宽度约143mm*146mm）。

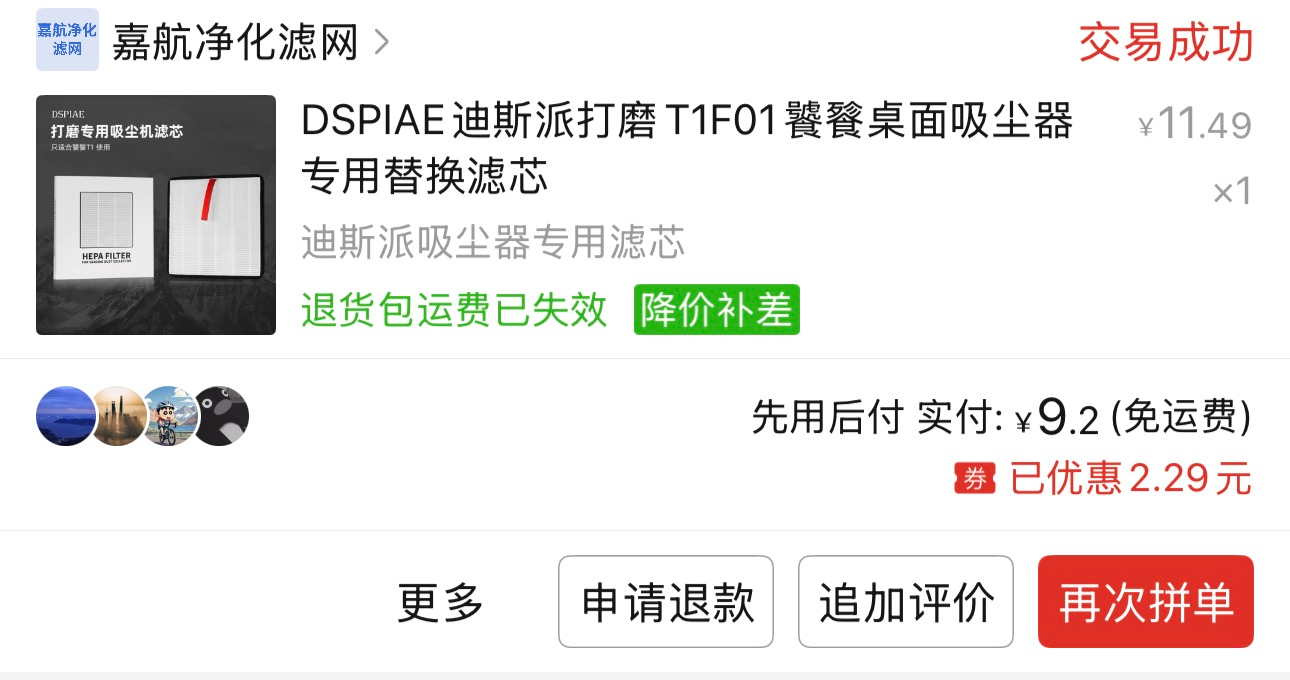

迪斯派平替滤芯购买记录，价格：9.2元。

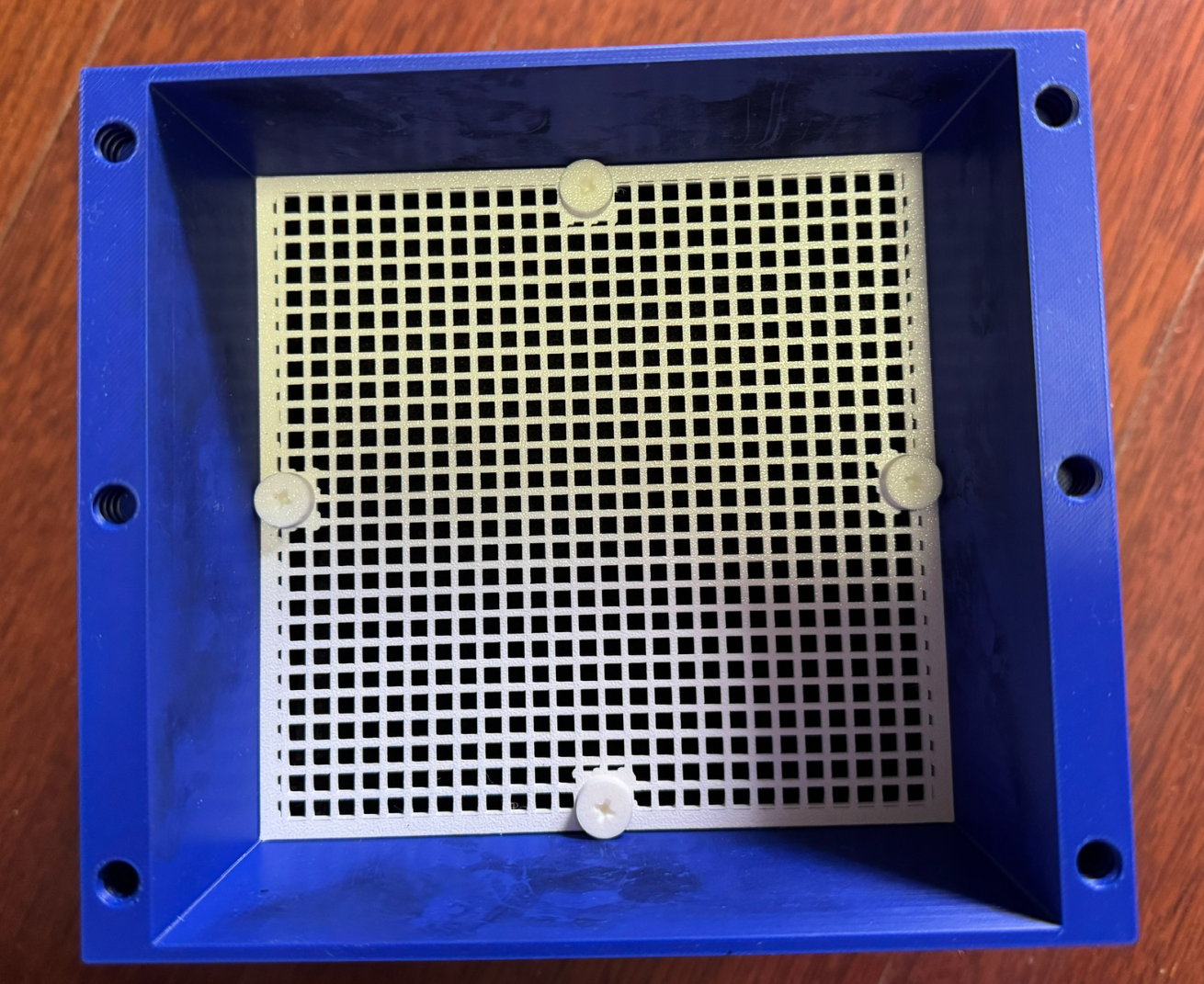

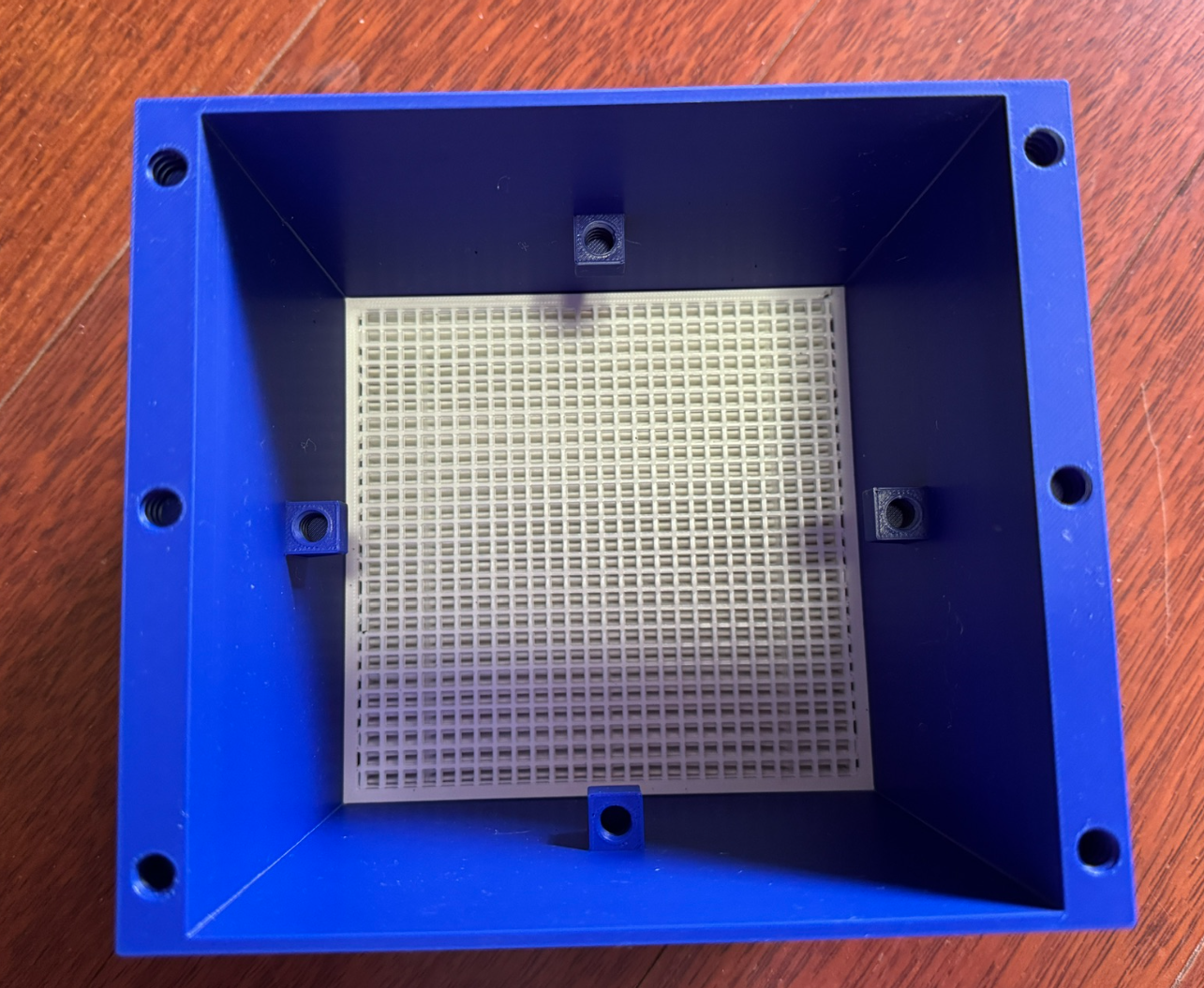

内侧的网格滤网展示

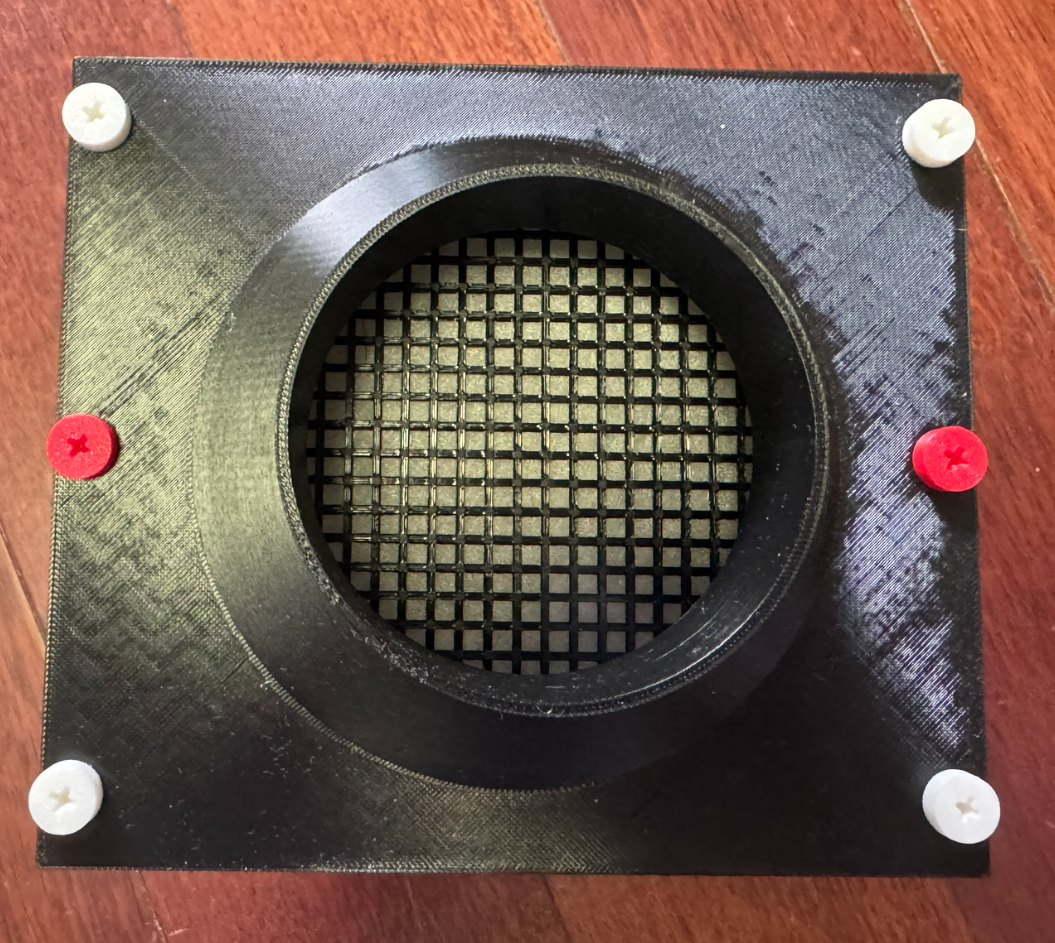

2.将带排气管的盖子和六颗螺丝装上。

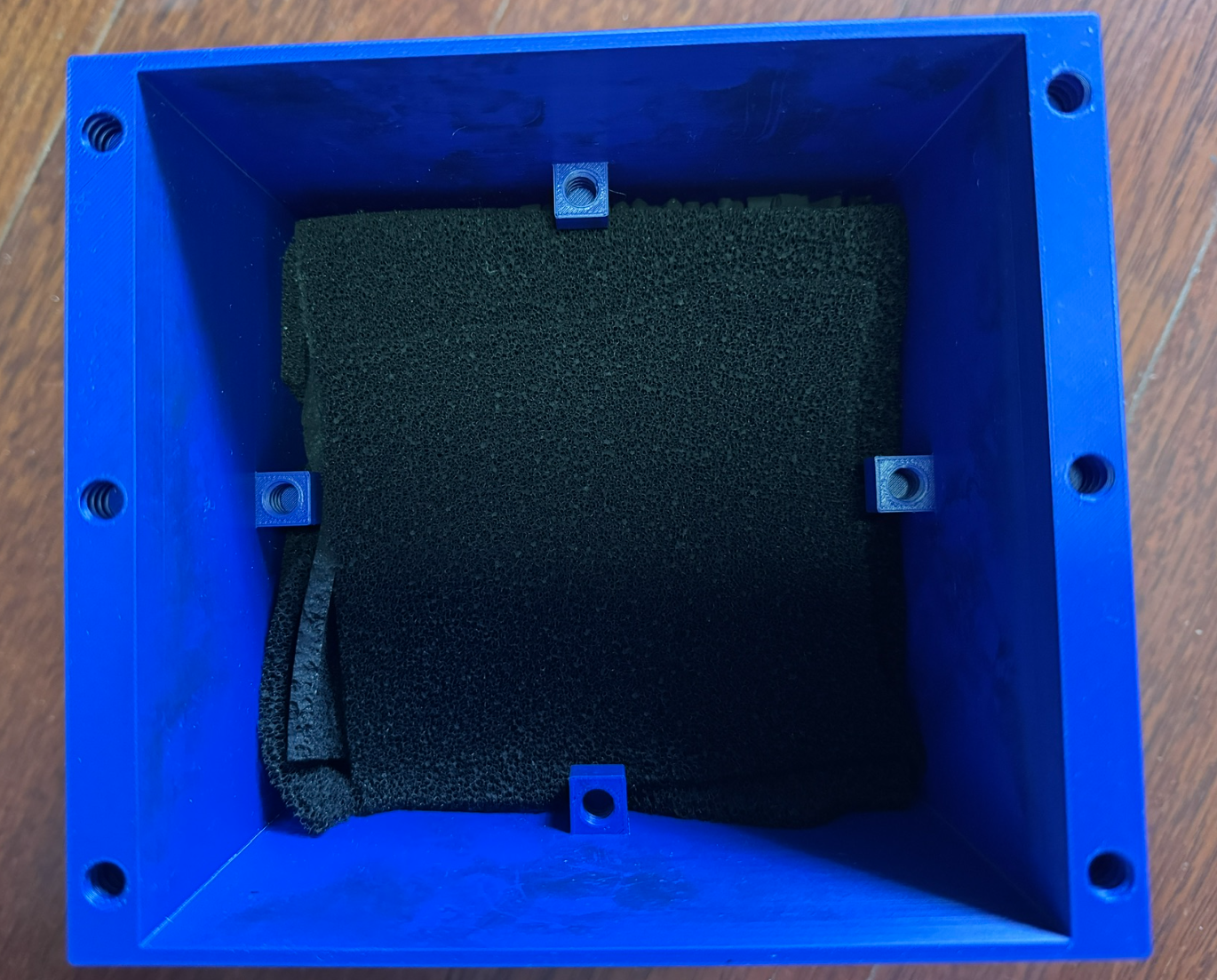

3.在过滤盒内侧铺一层活性炭过滤棉

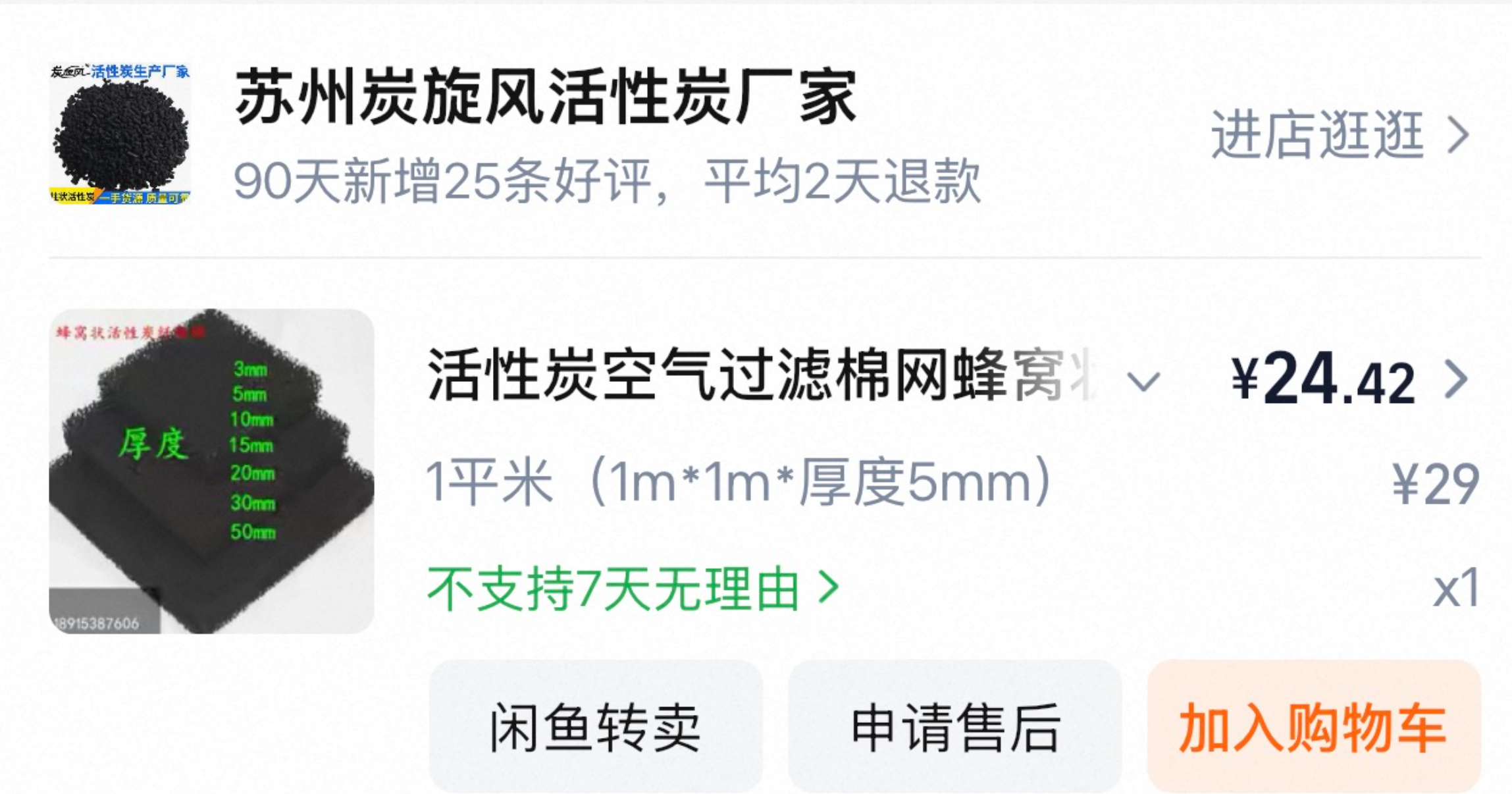

活性炭过滤棉购买记录，价格：24.42元

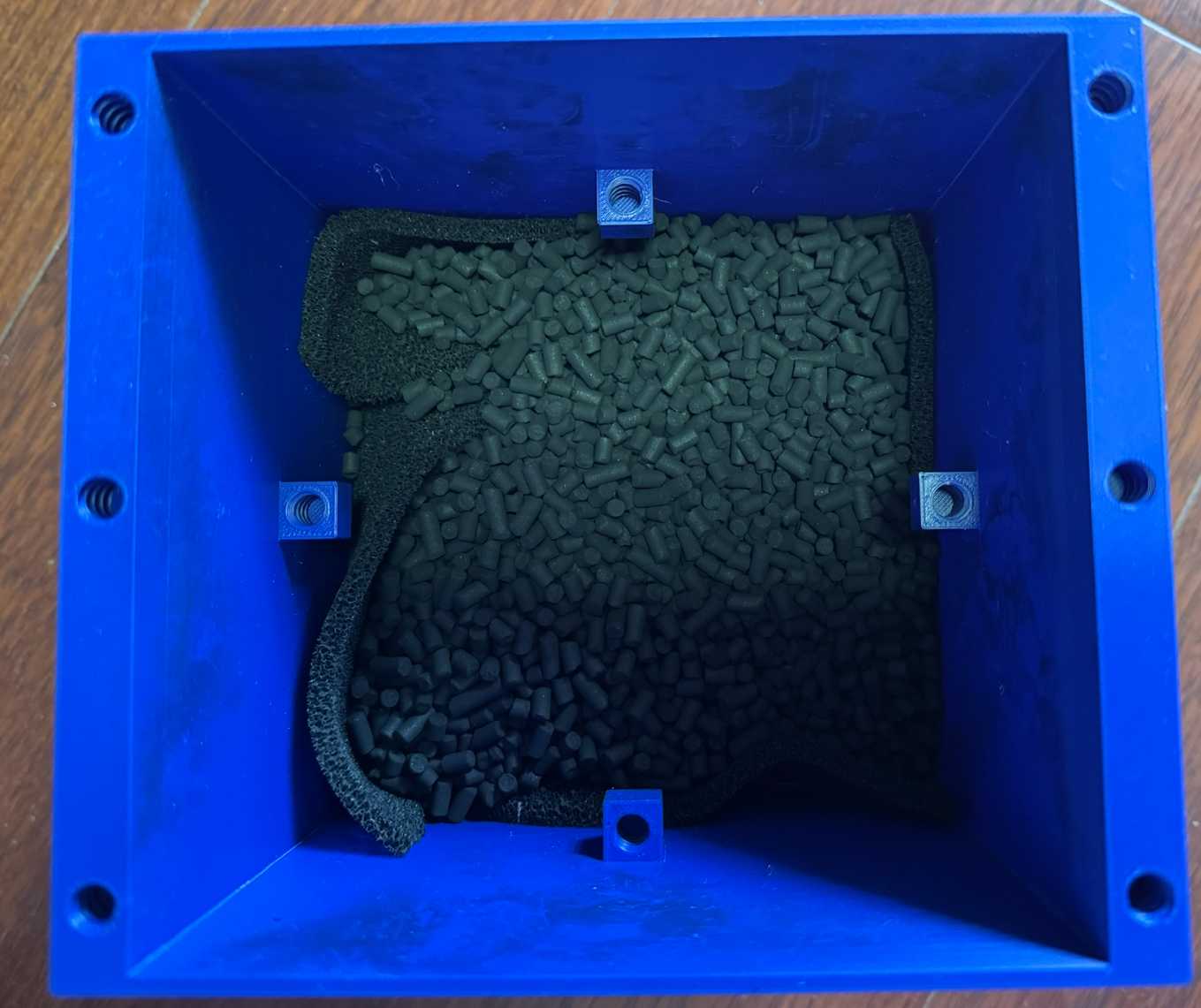

4.倒入柱状活性炭（使用前最好用筛子清理一下粉尘）

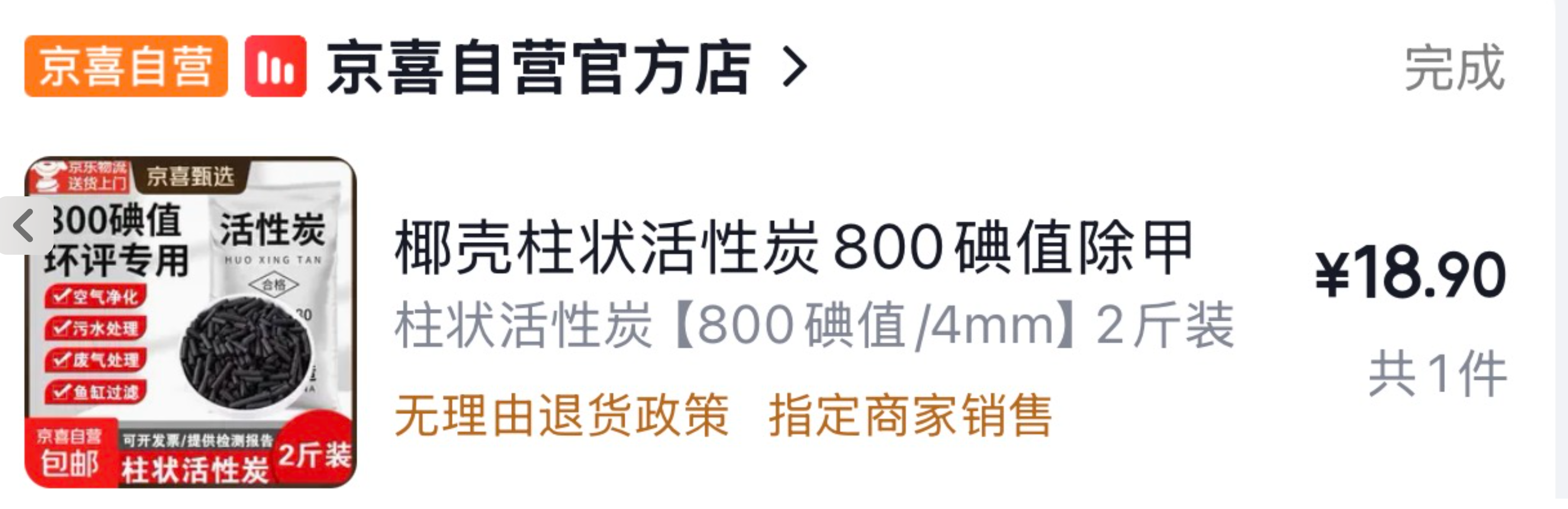

颗粒活性炭购买记录，价格：18.9元

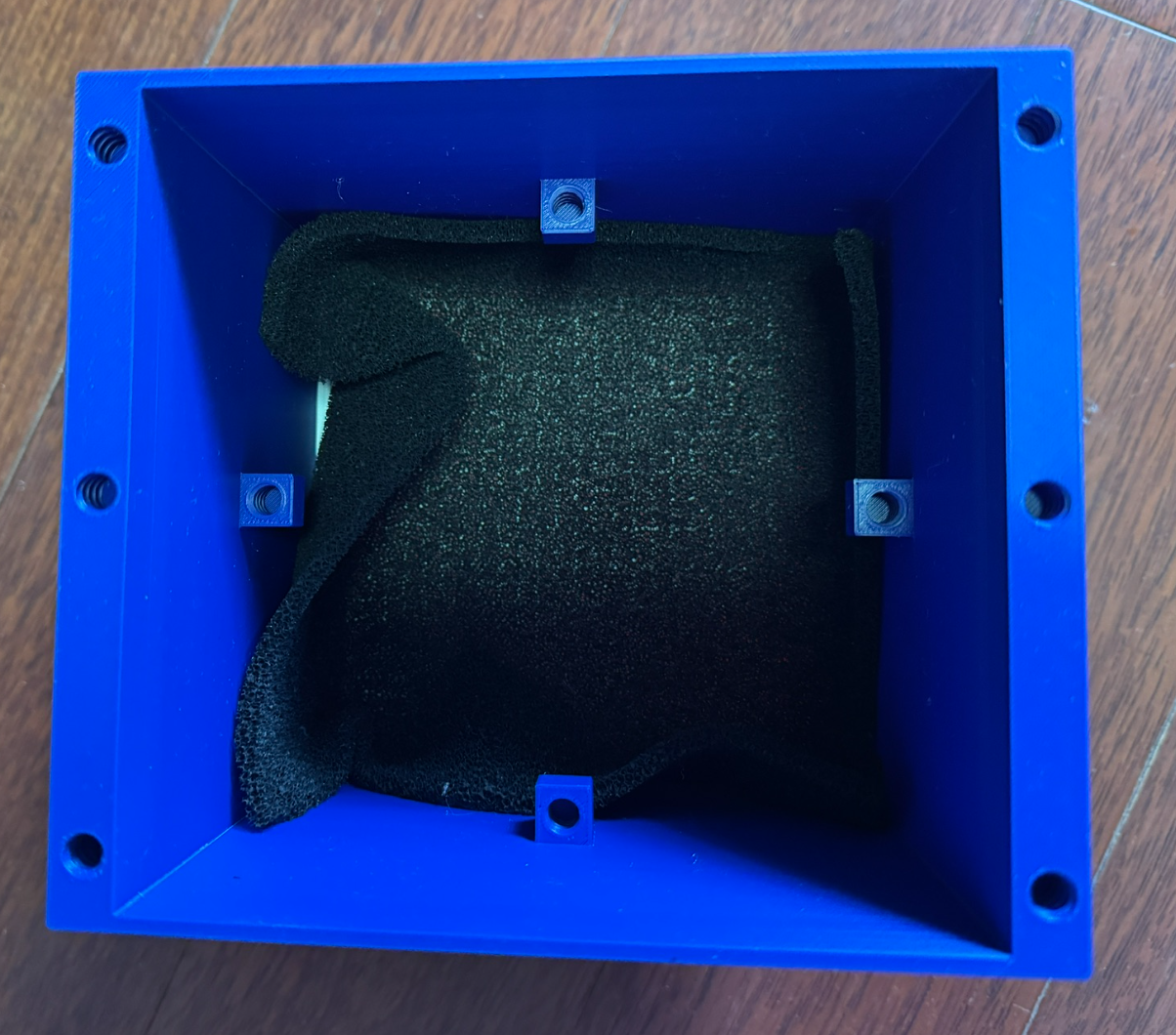

5.再铺一层活性炭过滤棉

用活性炭棉把柱状活性炭夹在里面，一来可以固定柱状活性炭，避免其四处翻滚和减少粉尘泄露，二来其本身也有一定的过滤作用。

6.安装带四个螺丝孔的网格滤网和四颗螺丝，此滤网将初效过滤棉（见下文）和活性炭隔离成两个舱室。

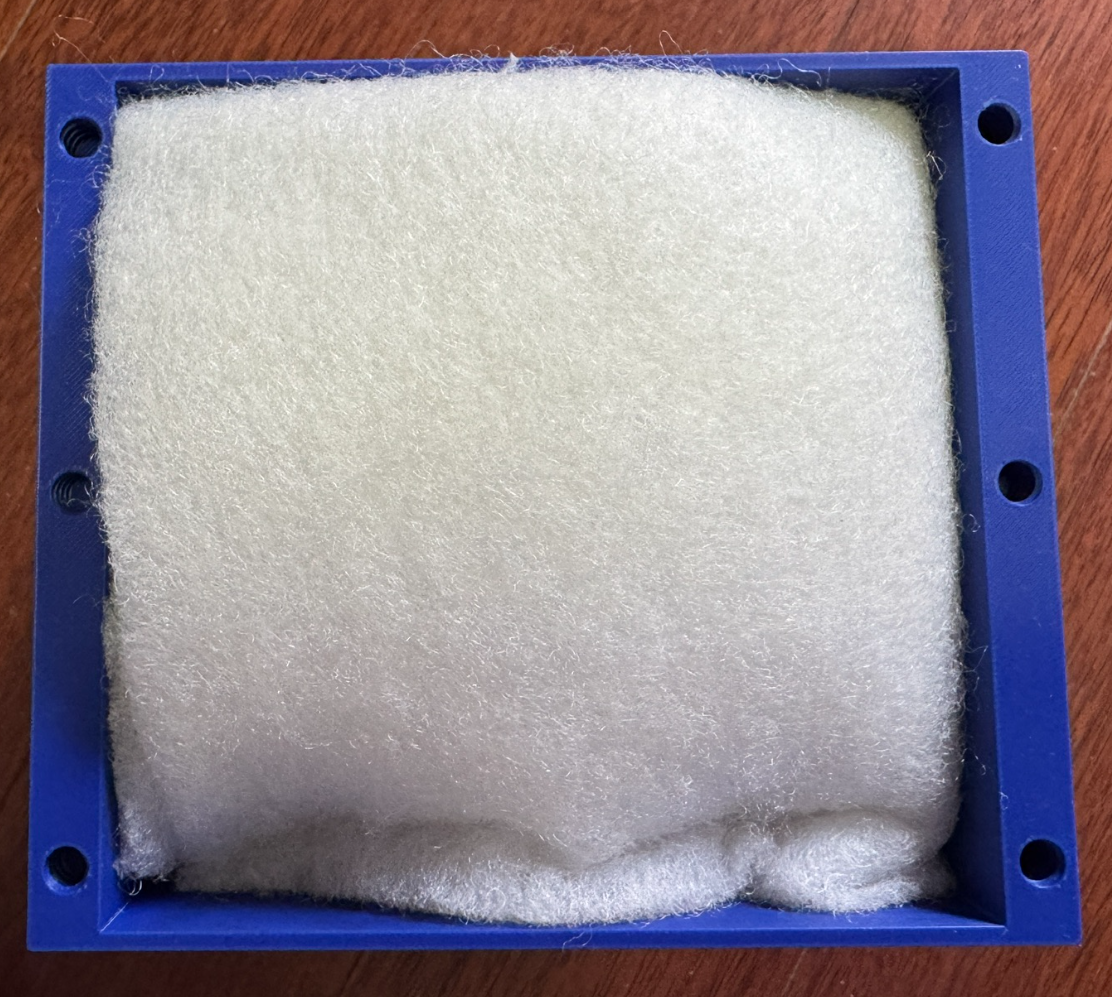

7.安装初效过滤棉

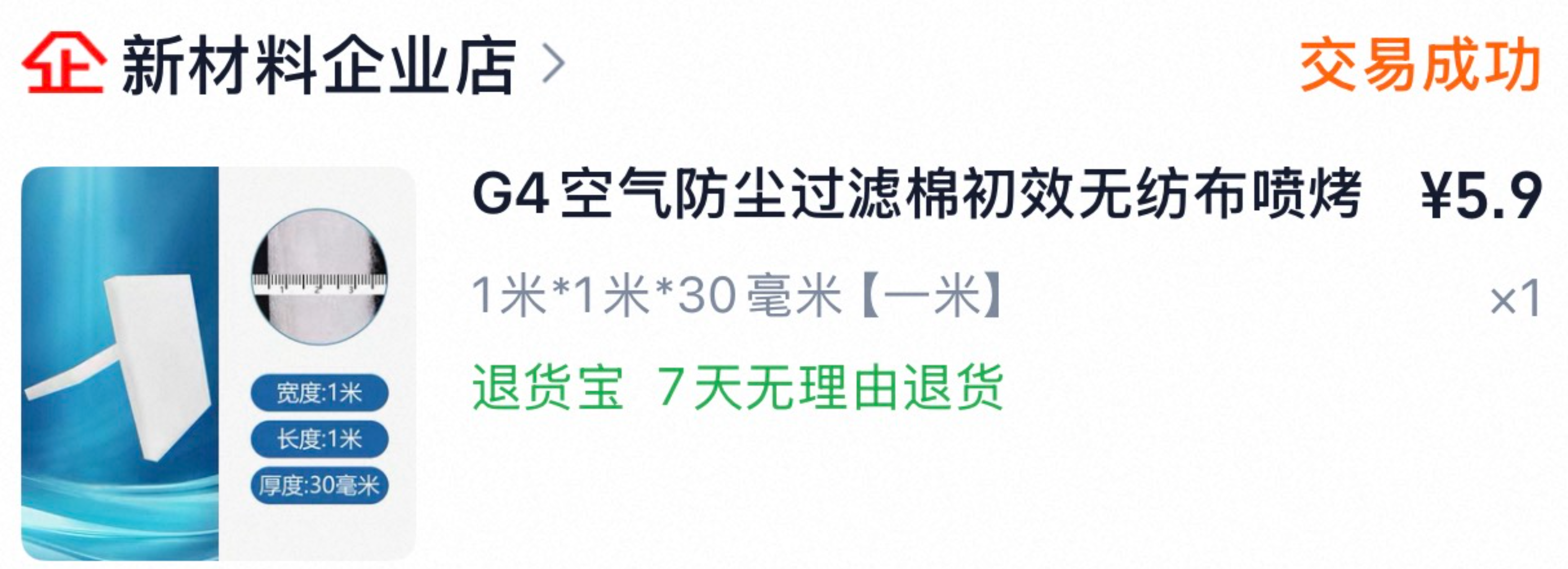

初效过滤棉购买记录，价格：5.9元

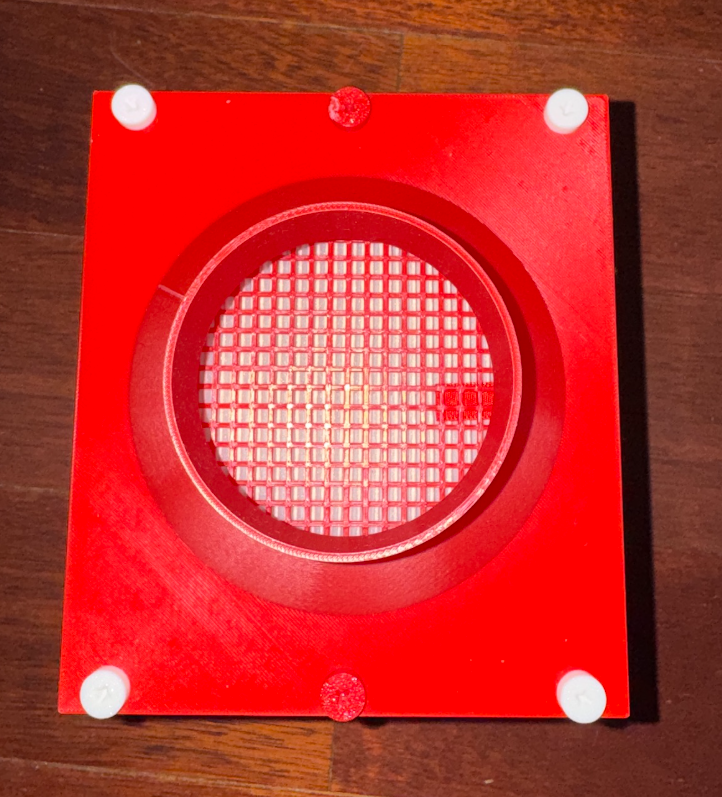

8.安装带进气管的盖子和六颗螺丝，组装完成。
