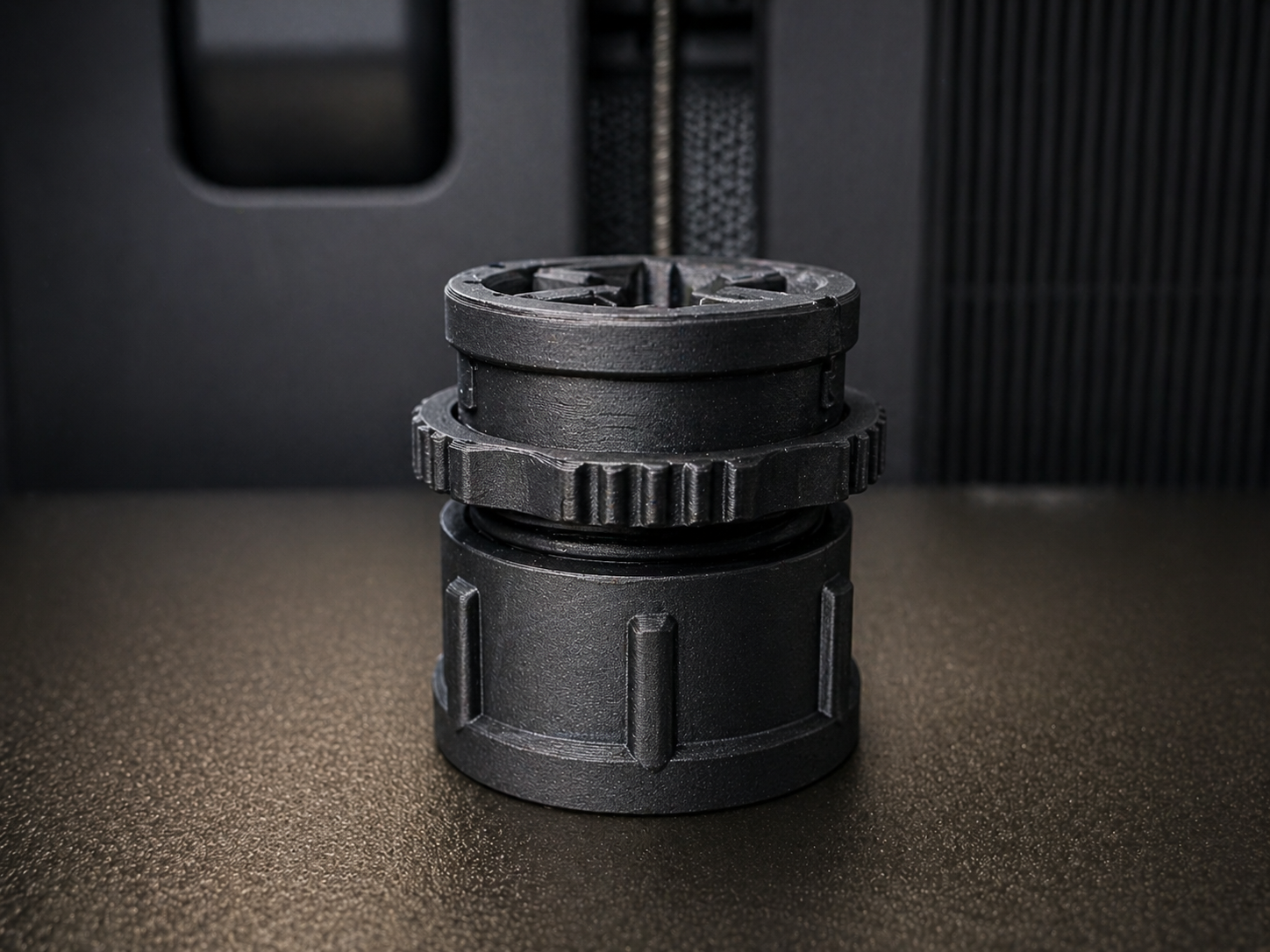

一个“过度设计”的可调脚垫，一切只因为对现有的脚垫设计不满

适合置物架、设备架、打印机支架、小型工作台等需要调平和承重的场景


单脚承重约 50kg

• PETG 打印版本，单个脚垫实测/设计承重目标约 50kg。
• 适合中小型铝型材架体、家用置物架、设备底座等场景。

负重状态下仍可优雅调节

• 平台总体载重时，仍可使用中间调节环完成高度调节。
• 顶部连接结构和底部支撑面保持相对固定，调节时不会带动整个脚垫一起转。

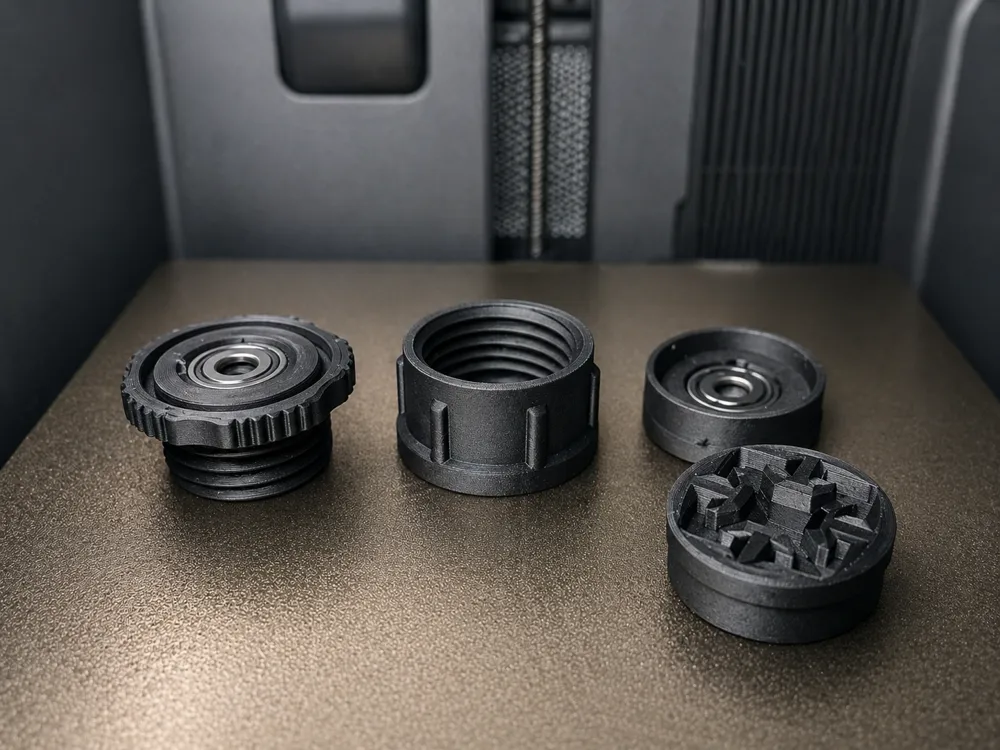

内置推力轴承结构

• 内部使用 8×22×7mm 平面推力轴承，降低负重下旋转调节时的摩擦阻力，让高度调节更顺畅。

默认适配 3030 铝型材

• 顶盖结构默认适配 3030 铝型材，可直接用于常见 3030 框架。

提供顶盖 STEP 文件

• 提供顶盖 STEP 文件，方便根据不同铝型材、家具底部、设备底座进行二次适配。
• 如果你使用的不是 3030 型材，可以只修改顶部连接件，保留主体调节结构。

BOM

每个脚垫需要：

• F8×22×7mm 平面推力球轴承 ×1
• （可选）拓竹0.5mm防滑泡棉胶带，防滑能力出众

注意

• 考虑长期负载后仍然可以轻松调节高度，尽量使用ABS（CF/GF）、PETG（CF/GF）这些蠕变更小的材料，推荐ABS-GF
• 底面尽量贴防滑胶垫/泡棉胶带
• 顶盖组装时，可以在推力球轴承和顶盖限位沟槽内，喷一些WD40多效润滑剂，然后用力向下按压到位
• 螺纹区域厚涂润滑脂，以确保载重状态可以顺滑调节高度
