磁悬退料器

隔空磁转，密封传动，悬浮底摩擦

有干燥剂的料盘盒哪怕放几个月，干燥度也能保持在10%以下，但干燥剂耐不了频繁的开关。我发现在南方潮湿气候下，哪怕是装有大量干燥剂的盒子，最多不过5次打开干燥剂就几乎失效了。在maker world上，已经有许多优秀的手动送料器设计用于进料。但是退料至今为止还未发现兼具好用又通用性高的设计。于是我设计了这个隔空磁转机构。

得益于此磁转机构，无需打开干燥盒，实现隔空转动盒内料盘。使用磁悬设计，最低化摩擦力，机构不会因为和盒壁摩擦而损耗，将所有磁力都用于带动料盘转动。过程丝滑省心。

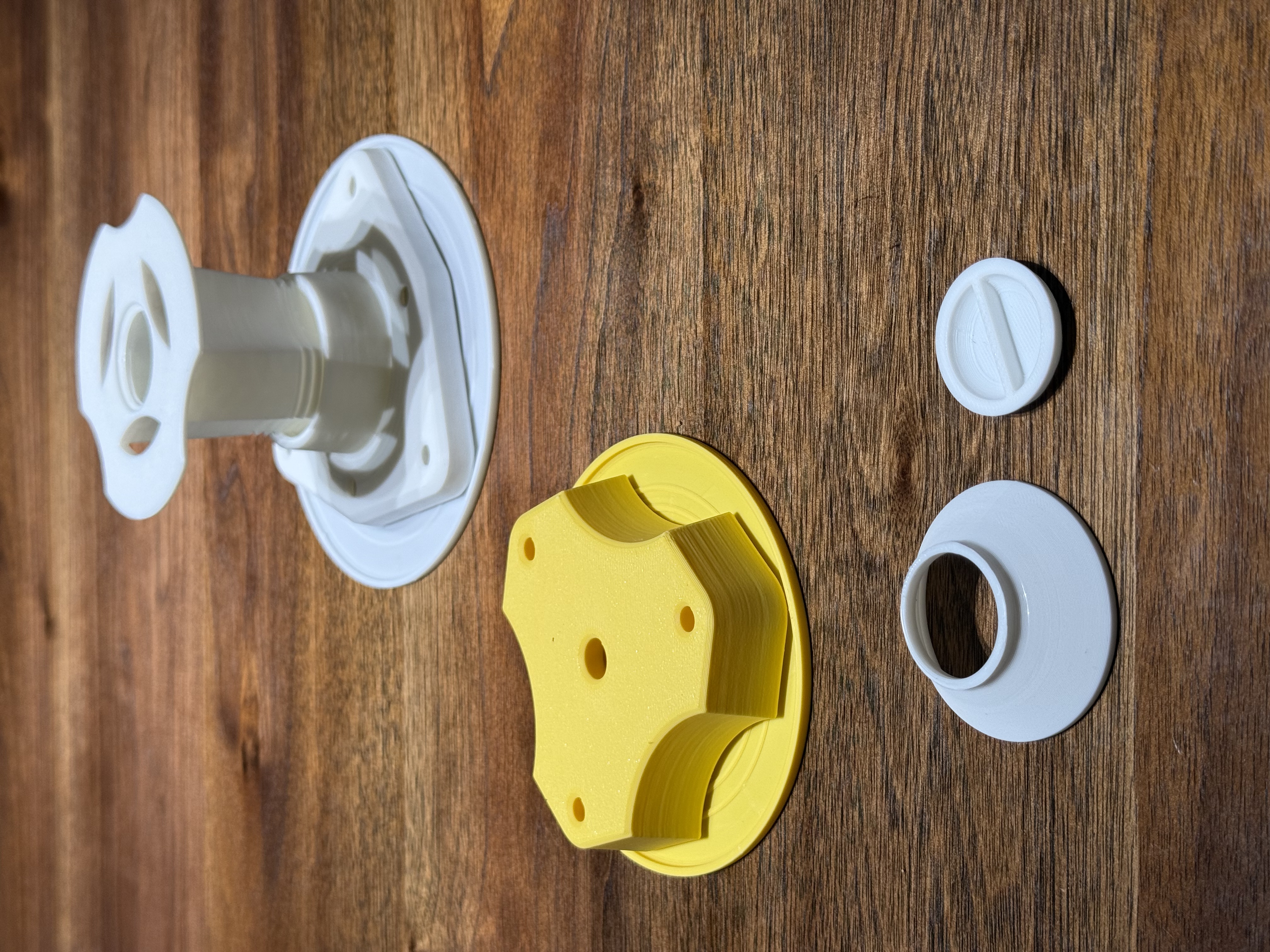

整套机构分为两大部分

内部件：干燥筒&内扭器

外部件：外扭器（有大、小两种型号）

大号的外扭器已经可以适用绝大部分干燥盒，但也添加了小号外扭器以适应部分特殊的盒子。

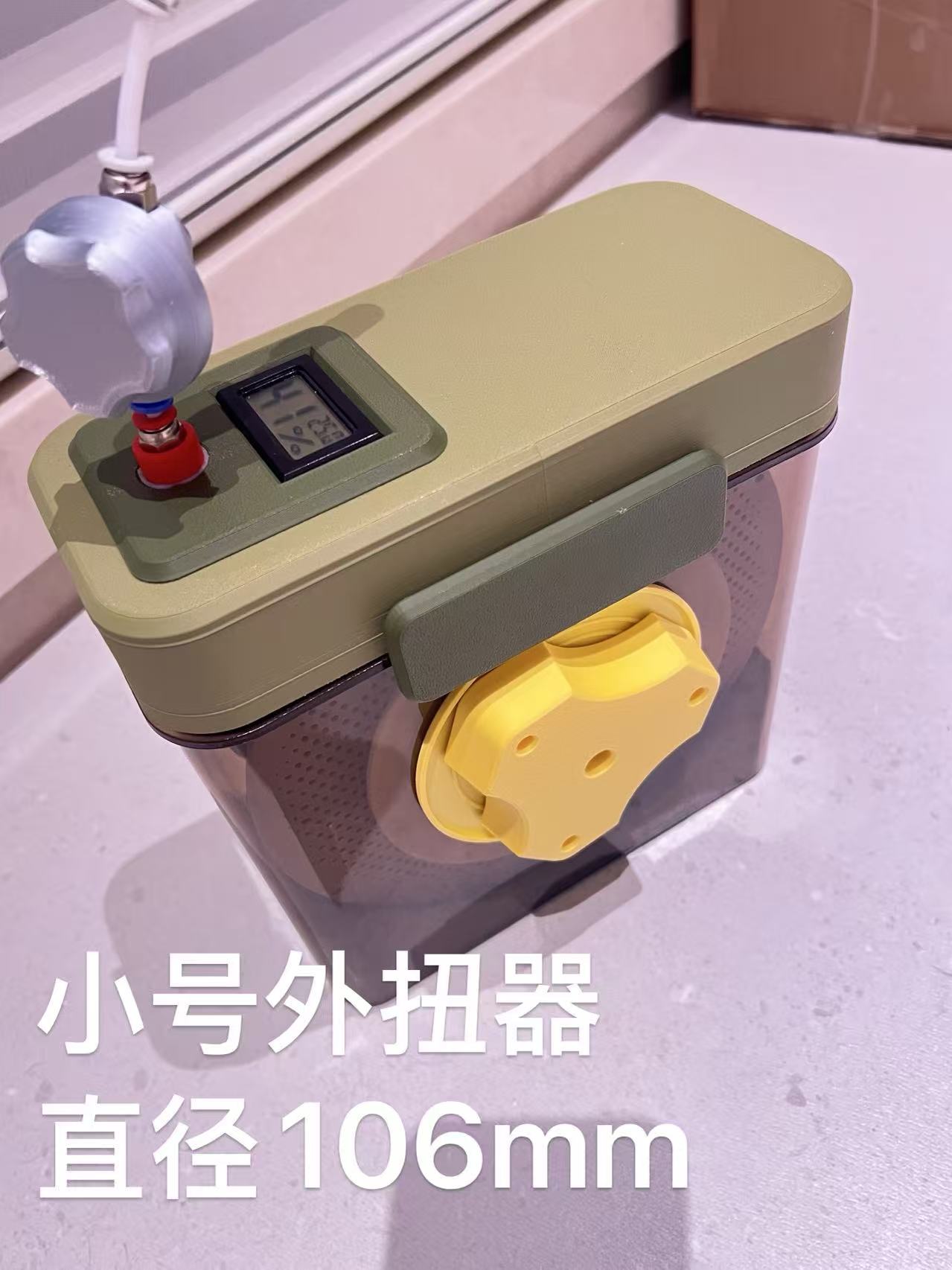

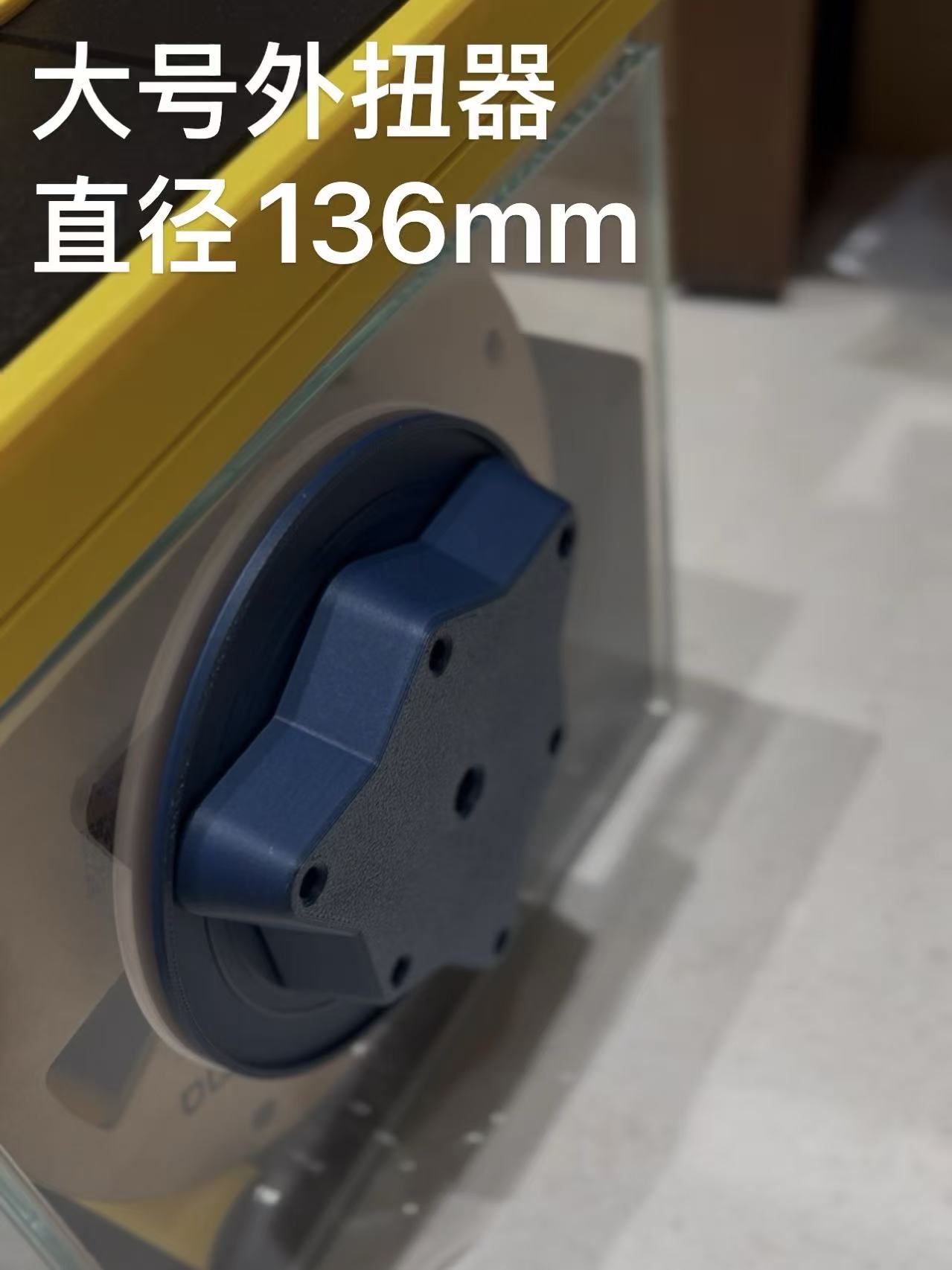

请参考以下两种外扭器的尺寸，选择一款适配的尺寸。

外扭器越大、扭力越大。即便如此，得益于使用N52强磁，我发现小号的内扭器也能提供足够的推力转动料盘。

磁铁安装说明（重要）

内、外扭器，除了外扭器中央的磁铁，其他磁孔安装时所有磁铁都是同一磁极向上。这很重要，安装错误会导致摩擦力急剧上升且料盘的推动力剧减。

当然安装错误了也不至于报废，所有磁孔已经预先留好孔洞用于从另一边推出磁铁，打印配置里面有磁铁退出棒。也可用小于6mm的长杆类工具取出磁铁。后续将会上传安装示意图。

安装所需配件：

15X6圆形N52磁铁 8粒（必需N52强磁，不然有推力不够的风险）
608zz轴承 2个

可选配件（非必需，不装也能实现基本功能，安装可以提升使用体验）

再增加15X6圆形N52磁铁 6粒
4x3密封胶条 5米
M2x7机牙螺丝 1颗

磁模型已经做过大量的测试。此为第二代磁悬退料盘，和第一代比优化了大量的结构和外观。由于时间原因，详细的使用&安装说明暂缺，后续补上。不过功能本身并不复杂，您可以直接打印并使用。

这是我第一个打印设计，也是我第一次使用3D画图。如果你有更多的建议，请不吝赐教！若你需对此机构做调整以匹配自己特殊的使用环境，也请联系我。
