全自动浇水系统 接入Home Assistant 可远程操控 全本地逻辑 断网也能用

4路水泵独立控制 支持土壤湿度传感器监测/定时浇水

总成本约60元(墨水屏除外,可选项)

模型配置文件内包含主控,水泵外壳和68mm单头滴箭*4,双头滴箭*4 (其他尺寸滴箭98mm&150mm在这里下载🔗)

需要的材料(购物软件识图)

名称	图片

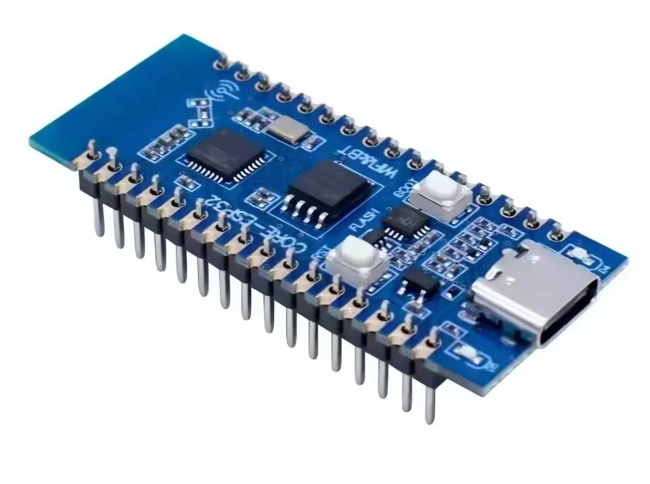

ESP32C3开发板 12元 (建议经典款，可Type-c直连烧录固件)

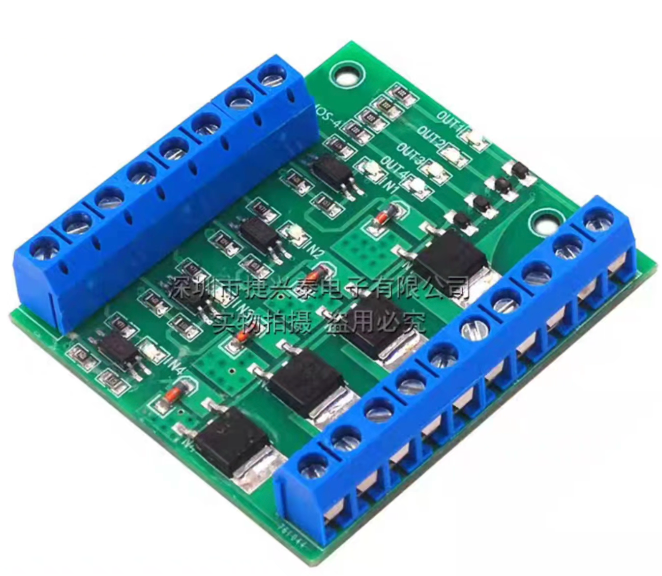

四路MOS管模块 8元

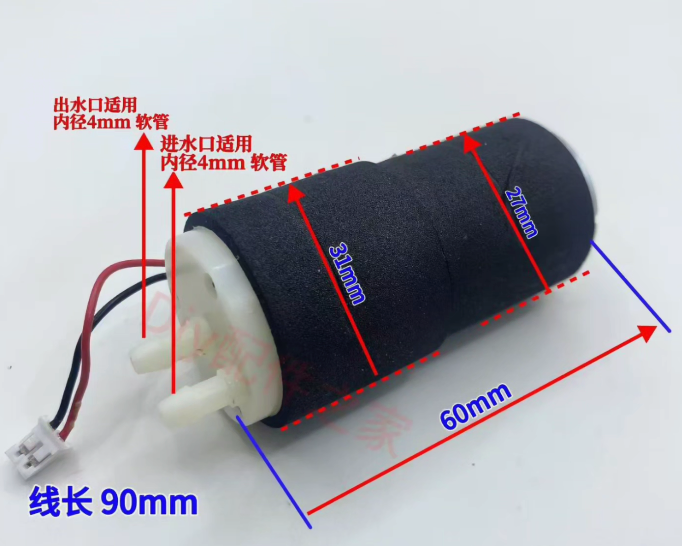

370隔膜泵*4 11元

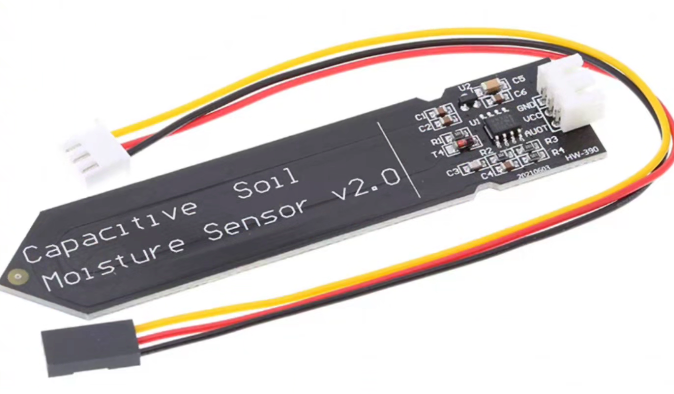

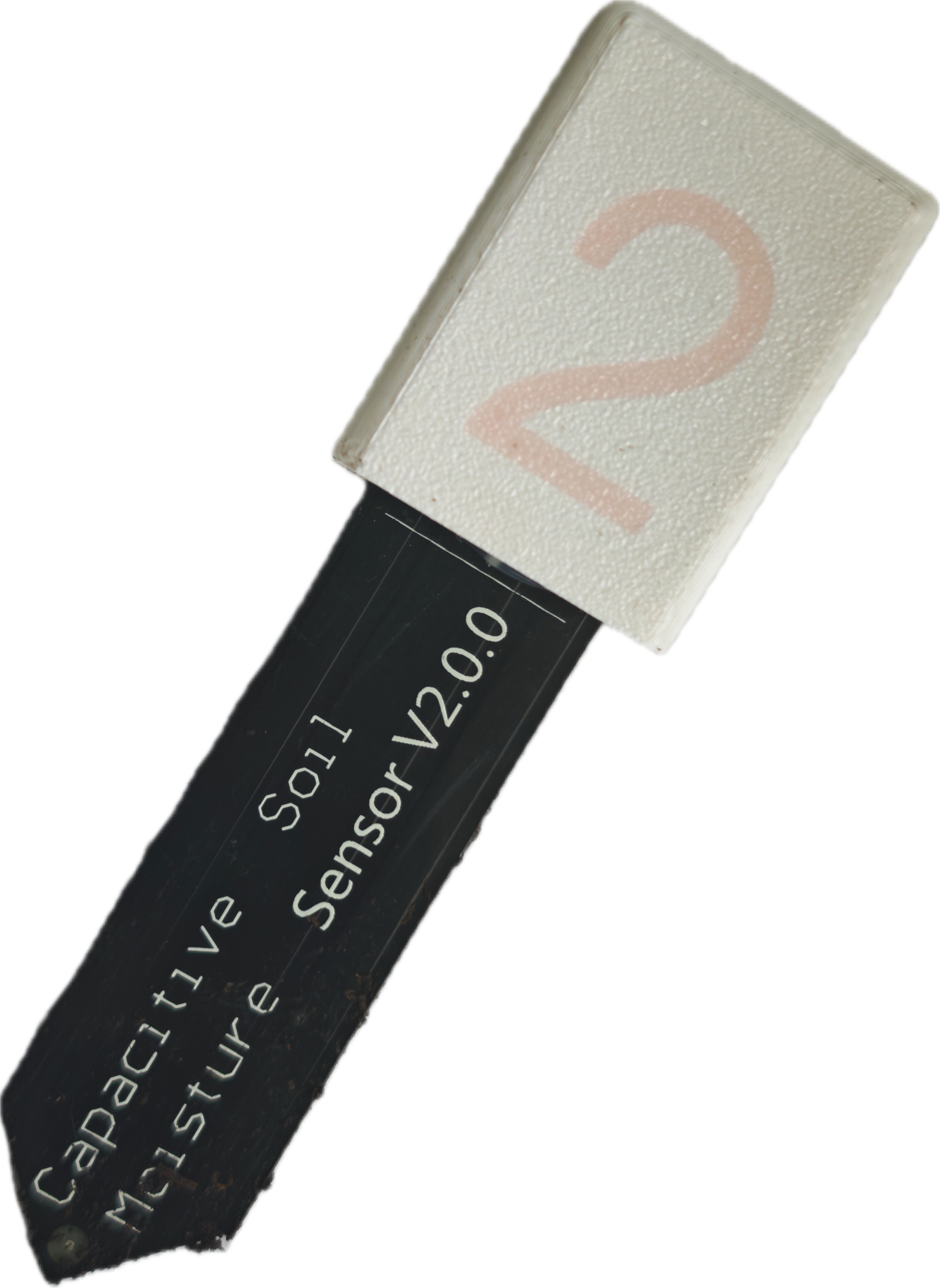

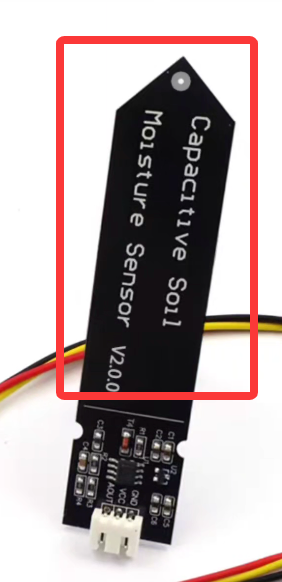

土壤湿度传感器*4(可选,推荐) 9元
墨水屏+驱动板(可选) 约20元	需要ESPHome支持(一些佳显的也能用微雪驱动)，这里用的是2.9寸 296*128黑白屏 主控SSD1680

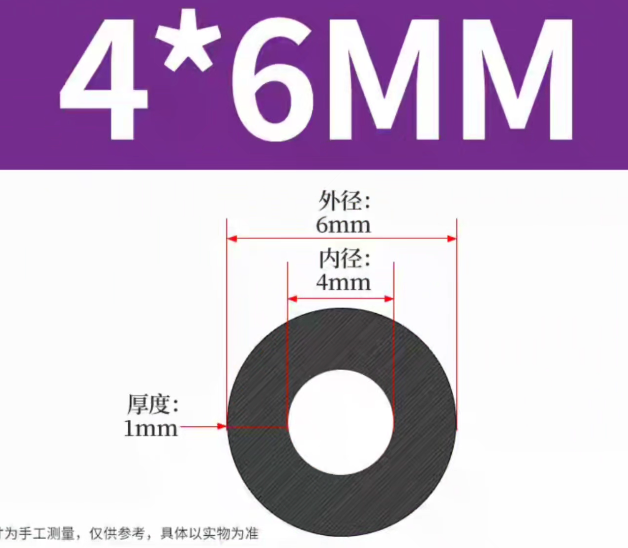

黑色硅胶管 内径4mm外径6mm 3元
5v(推荐2a)电源适配器+线 5元 单电机100%功率 实测5W	USB，DC圆孔之类的都可以，建议线径0.5mm²起步

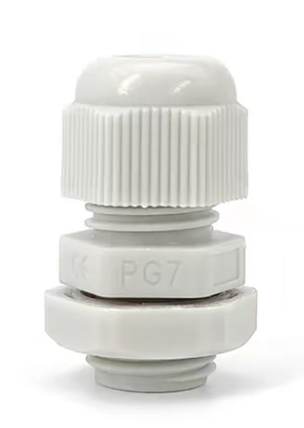

PG7尼龙电缆接头*4 1元

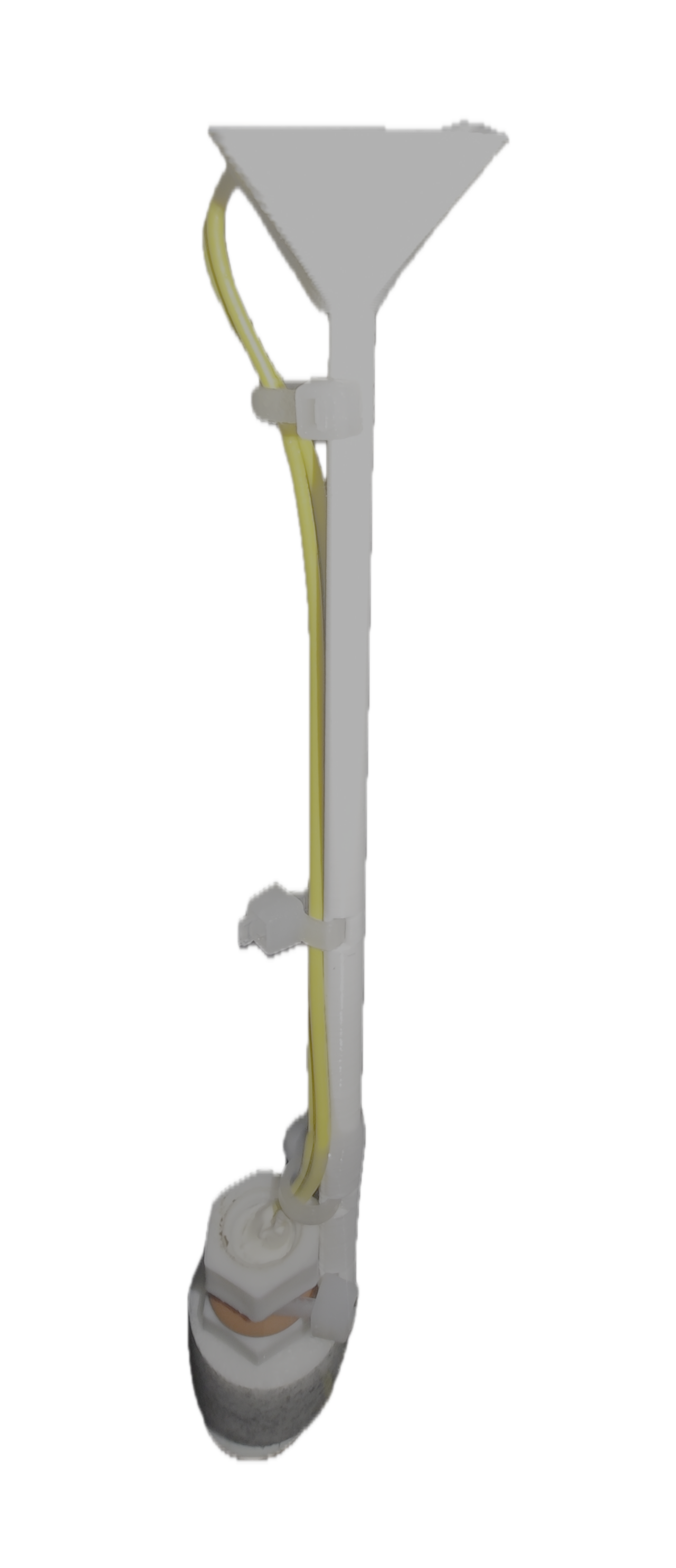

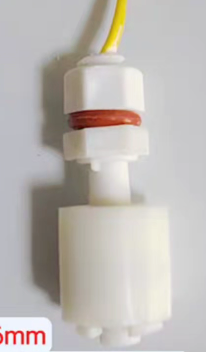

浮球开关(可选,推荐) 3元 P35，适合的都可以 打印配置内的水位传感器固定杆适配4号泡沫箱尺寸 能固定到底部就可以
泡沫箱/塑料箱(作为水箱,内部不要透光,可以用胶带覆盖表面) 把进水管插入瓶子也可以，用箱子主要是因为能把所有元件都放在上盖	用泡沫箱作为例子，容易打洞(钻头烧一下)， 规格4号(外径340*220*180)

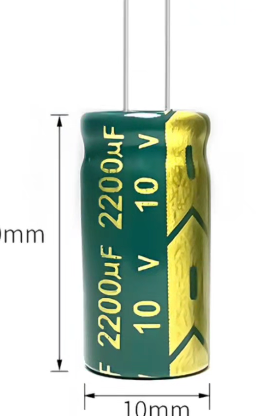

面包板(短一点的)，杜邦线(一个土壤传感器最少三根，公对公，公对母)，扎带(宽2mm)，PU缓冲泡棉胶条(比较软的)，26awg电线(或更高,电机电流1A)，二极管SS34 SMA*4，10v2200µF电容*1，硅橡胶(粘稠) 10元

另外需要的模型

土壤湿度传感器外壳🔗   2.9寸墨水屏外壳🔗(可选) 滴箭🔗(本模型内含68mm长度滴箭，链接模型额外有98mm&150mm滴箭)

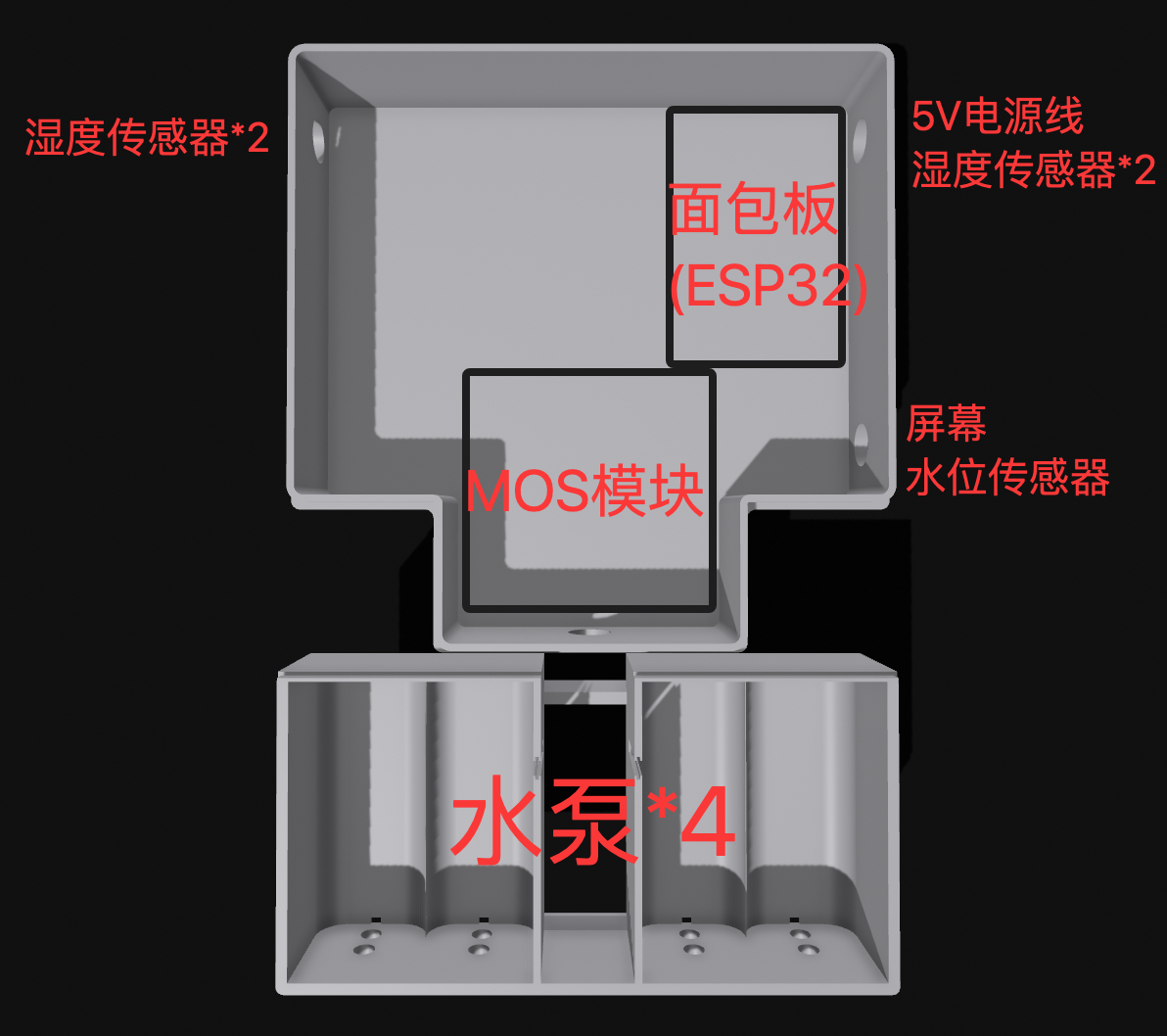

硬件示意图(仅供参考)

硬件准备

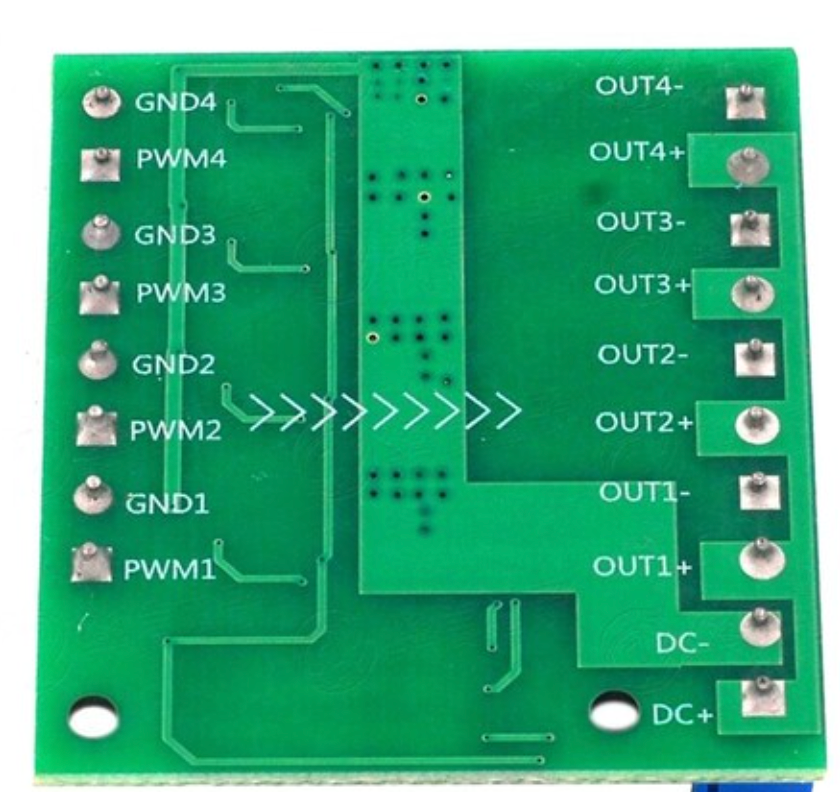

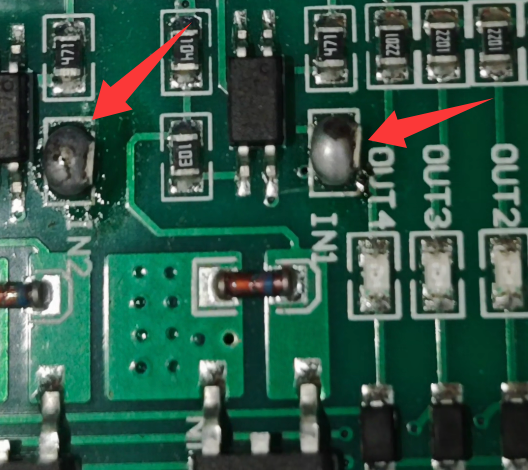

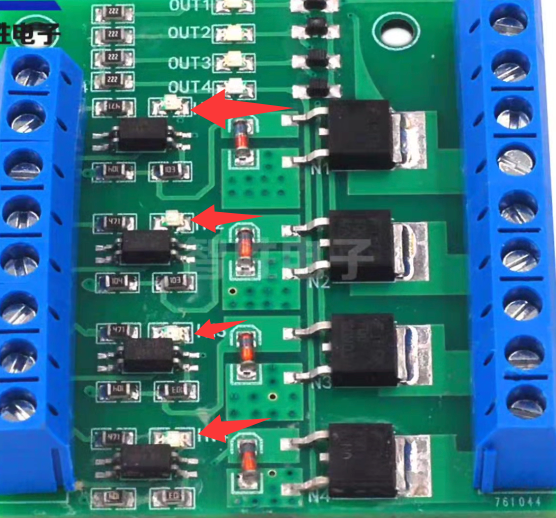

1.四路MOS管模块 一些商家自称支持3v输入，实测不稳定，需要用锡短接4个led

增加二极管(可能非必要?)

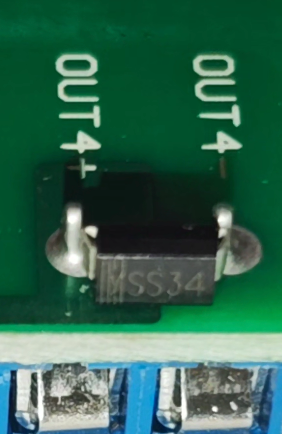

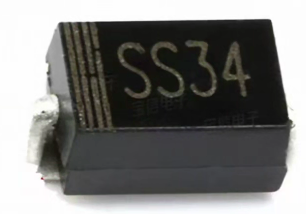

在模块背面焊上4个SS34/SMA二极管 阴极(白线侧)接到+ 阳极接-

先给-补锡，融化时用镊子放上二极管，移开烙铁，再给+补锡，不要连锡，焊完打热熔胶加固

2.370水泵

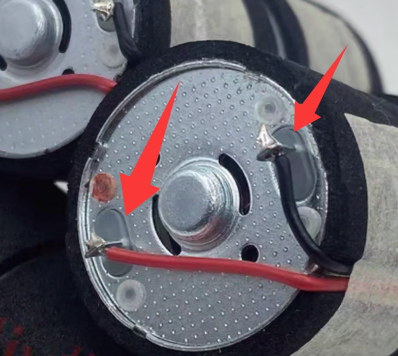

取下自带线，测量到mos模块长度(留长一点)，焊接26AWG电线，打热熔胶加固

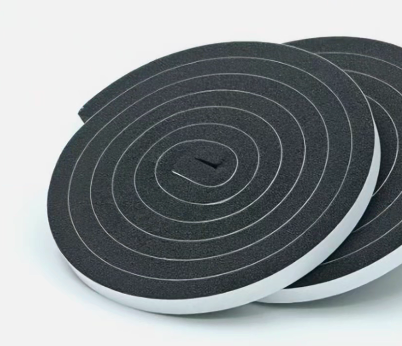

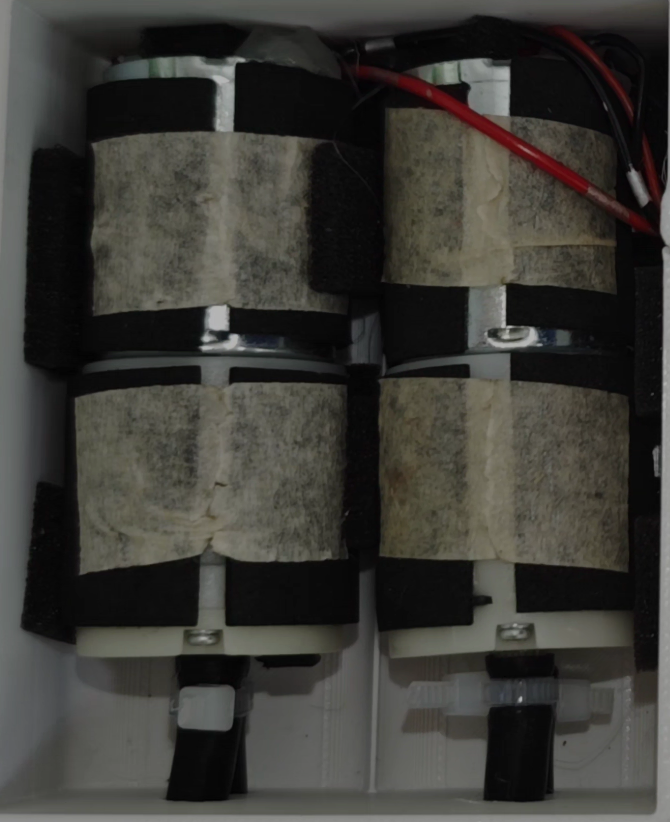

在模型和水泵之间粘贴PU缓冲泡绵胶条(上盖&底部也要)，减震

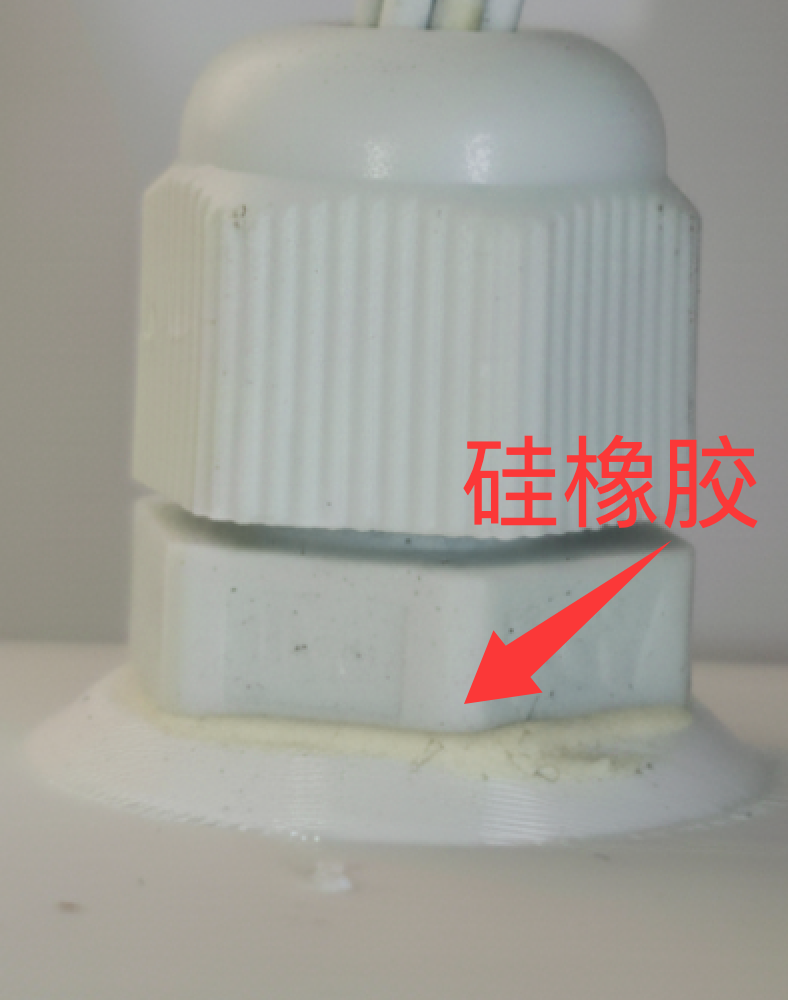

3.主控盒安装PG7接头，缝隙用硅橡胶粘接

4.安装土壤湿度传感器外壳(记得先插线)，传感器表面元器件涂硅橡胶/三防漆，外壳缝隙也可以用热熔胶

软件准备

1.下载YAML

分为完整版(flower_full.yaml)/无墨水屏,有土壤传感器(flower_no_eink.yaml)/无墨水屏,无土壤传感器(flower_no_eink_no_moisture.yaml)版本

[https://github.com/NoQuarrel/Flower_Waterer_ESPHome](https://github.com/NoQuarrel/Flower_Waterer_ESPHome)

2.给ESP32C3解锁GPIO11

1. 使用python的pip安装esptool。pip install esptool
2. 将开发板插入电脑, 在设备管理器中可以看到端口, 记录端口号, 例如 COM20
3. 打开命令行窗口输入espefuse.py -p 端口号 burn_efuse VDD_SPI_AS_GPIO 1
4. 看提示，输入’BURN’

3.Home Assistant安装ESPHome Device Builder

[https://my.home-assistant.io/redirect/supervisor_addon/?addon=5c53de3b_esphome](https://my.home-assistant.io/redirect/supervisor_addon/?addon=5c53de3b_esphome)

4.载入字体(无墨水屏跳过)

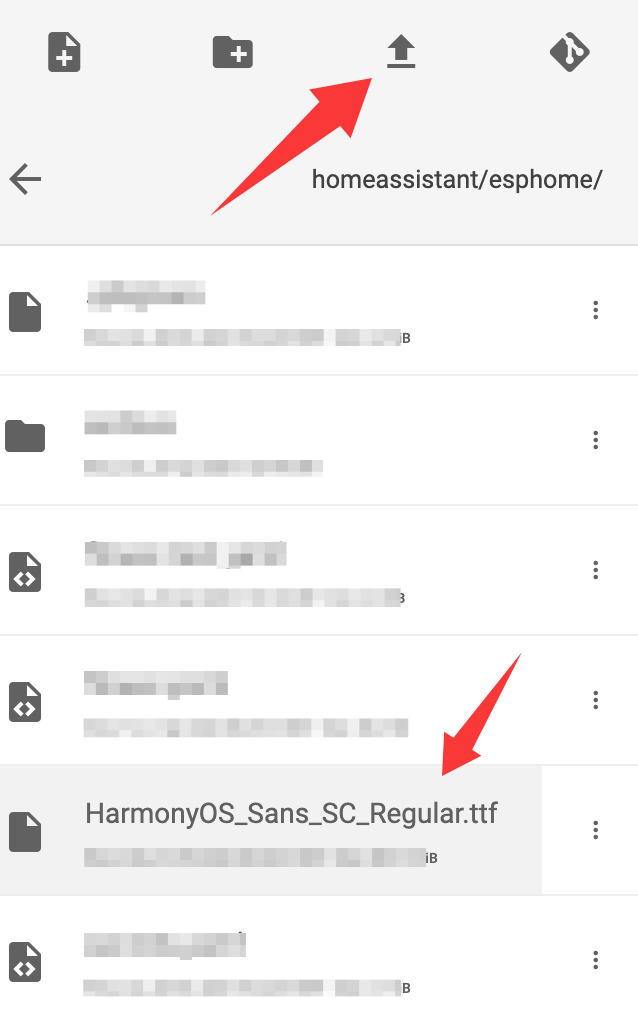

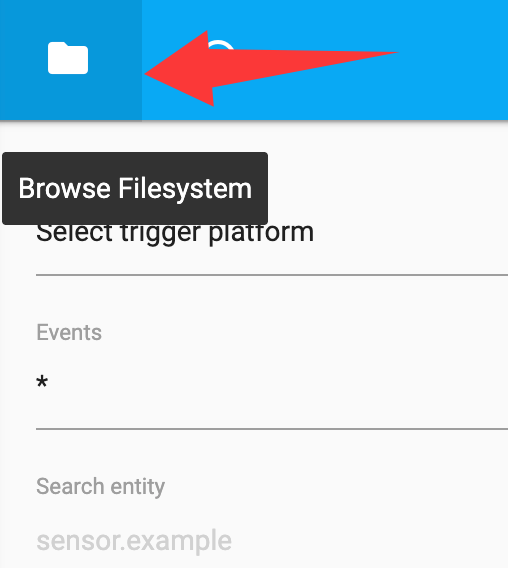

这里使用的是应用File editor，选择/esphome/目录，点上方图标上传字体文件 HarmonyOS_Sans_SC_Regular.ttf (在仓库里)

5.烧录固件 官方文档🔗

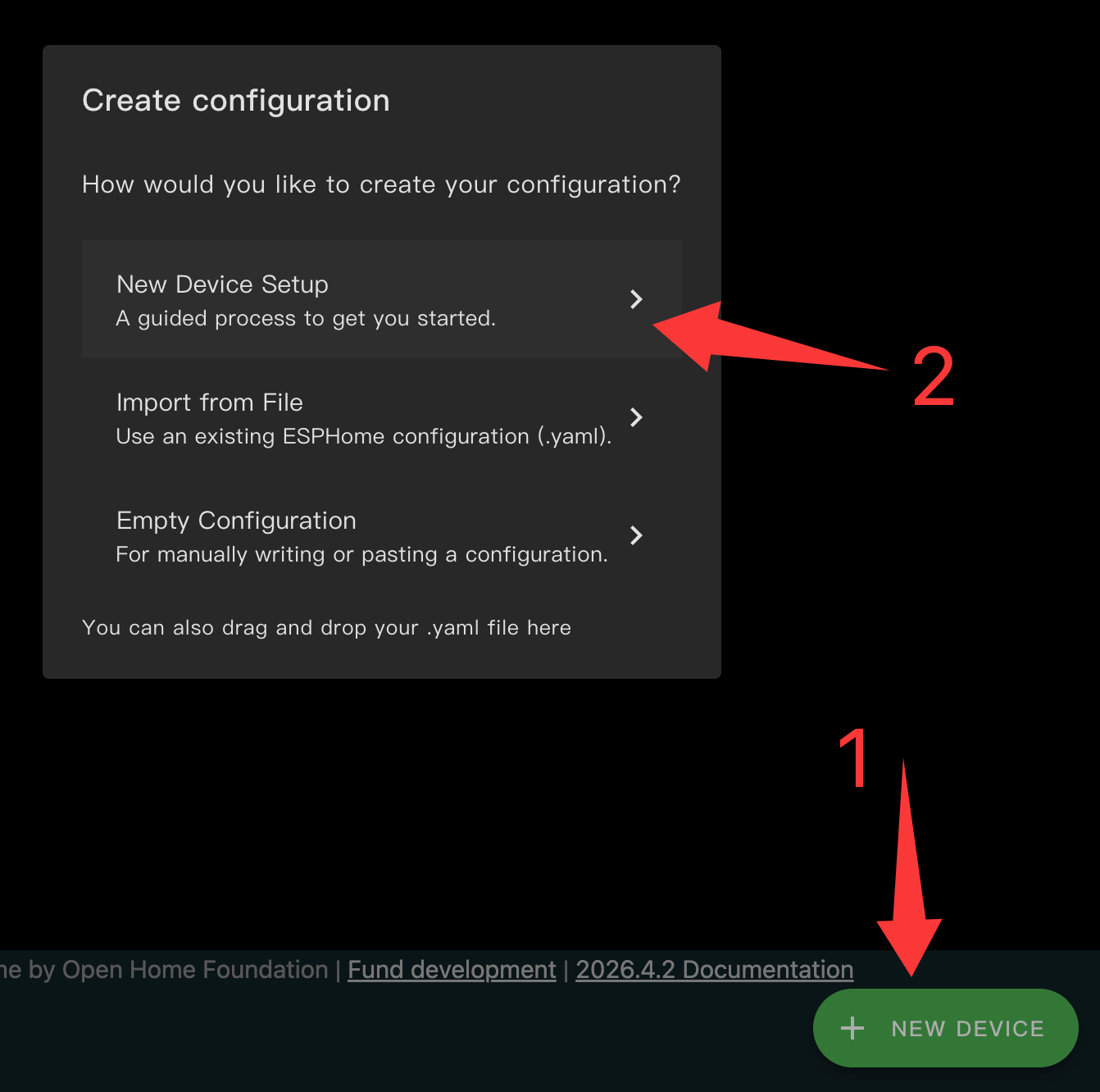

打开ESPHome界面

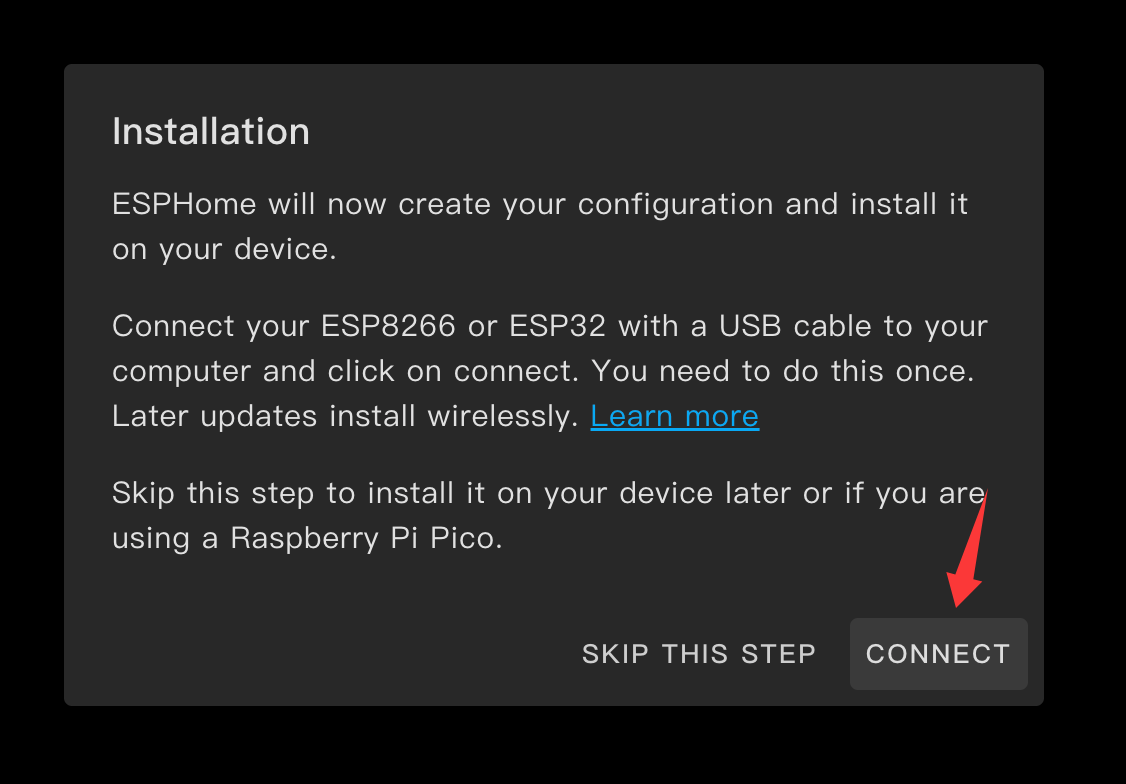

连接ESP32C3，在浏览器弹出窗口选择连接 进行烧录,等待几分钟

烧录成功，点击EDIT

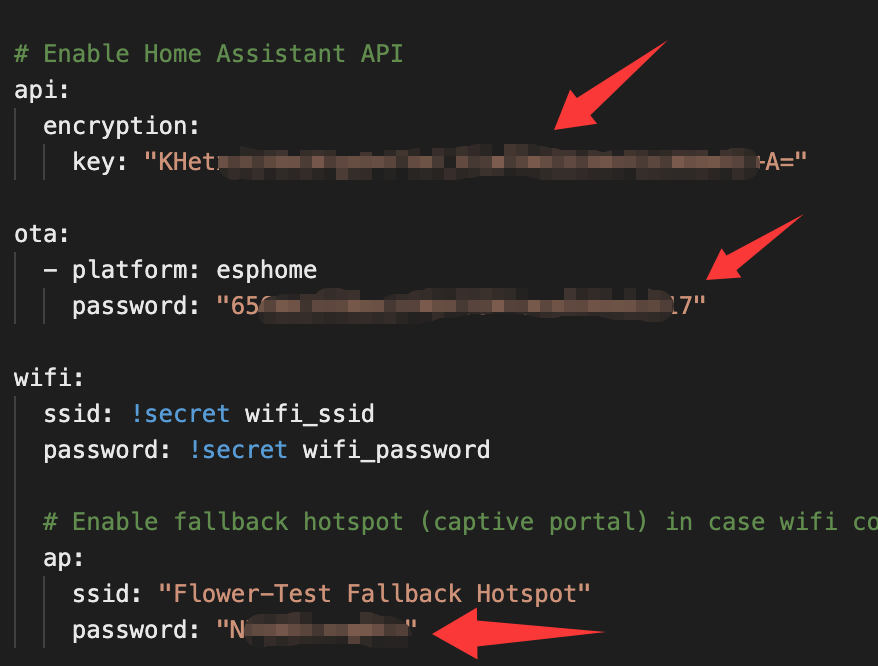

复制api key,ota pwd,ap pwd

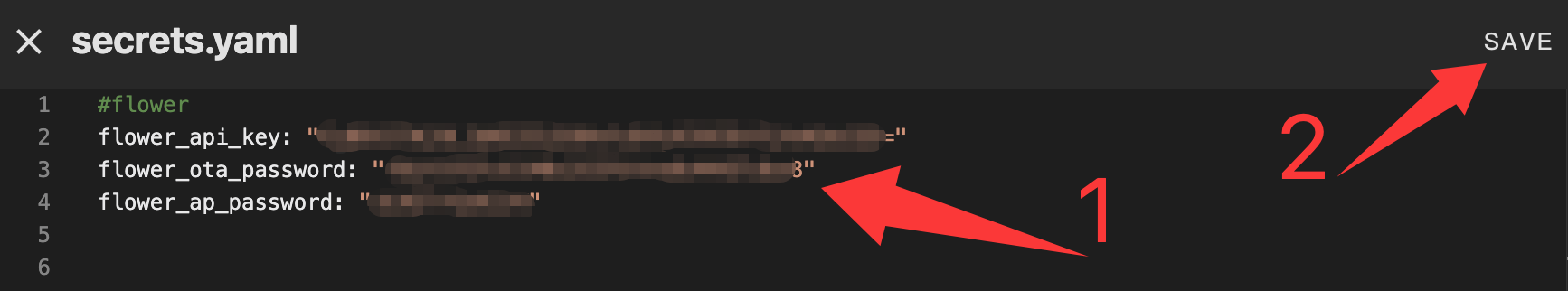

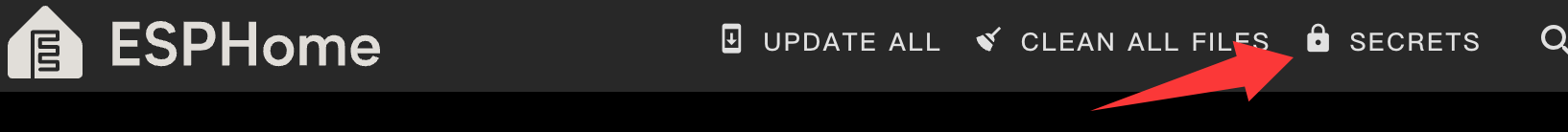

在ESPHome首页的"SECRETS"填入

flower_api_key: ""

flower_ota_password: ""

flower_ap_password: ""

引号内粘贴api key,ota password,ap password的值

回到EDIT,删除所有文本,粘贴下载好的yaml文件内容

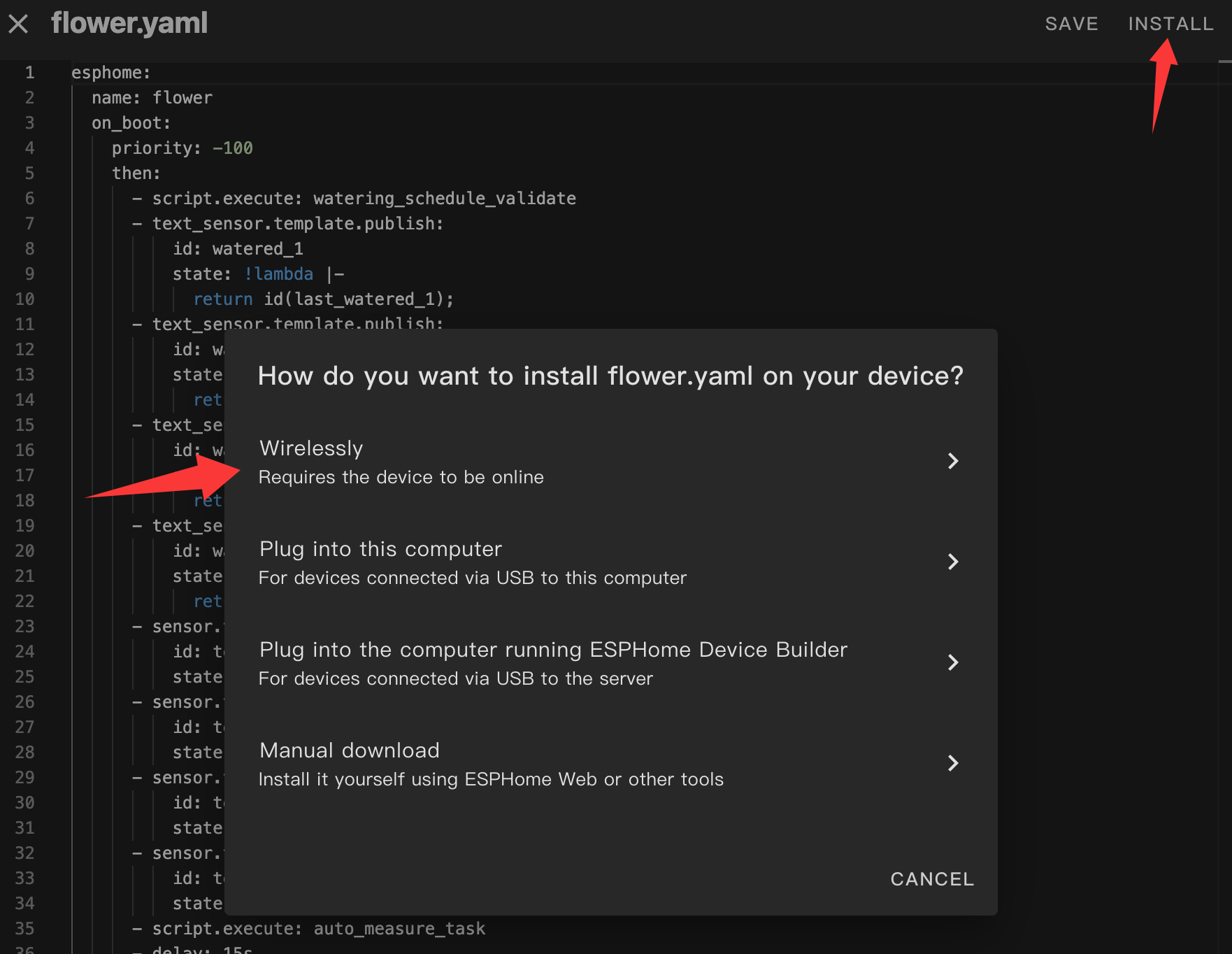

点击install,wirelessly,进行无线OTA(时间可能有点长,耐心等待)

接线

ESP32C3:

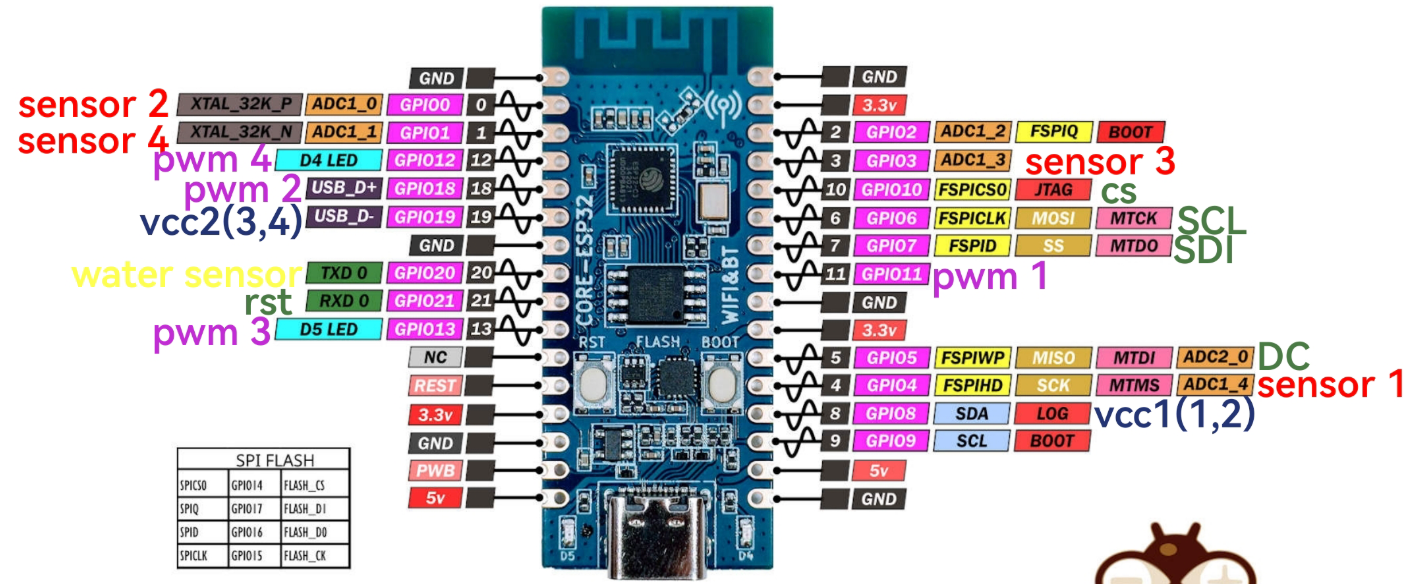

红字：土壤湿度传感器AOUT 紫字：对应MOS模块丝印，连接PWM输入，控制水泵 蓝字：土壤湿度传感器供电VCC 黄字：水位传感器 绿字：墨水屏

选择任意5v为ESP32供电 GND随意

MOS模块:

5V供电线插入DC+-，并联电容(长脚+)(可以剥杜邦线皮插进去，并一路给ESP32，不用再焊接)

水泵红线对OUT+

测试&配置

Home Assistant设置按钮➡️设备与服务➡️ESPHome➡️设备

未接水位传感器/传感器检测缺水:打开“忽略缺水”

如何安装水管/滴箭见下文

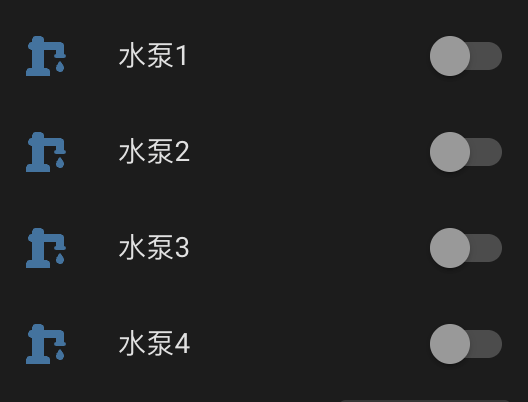

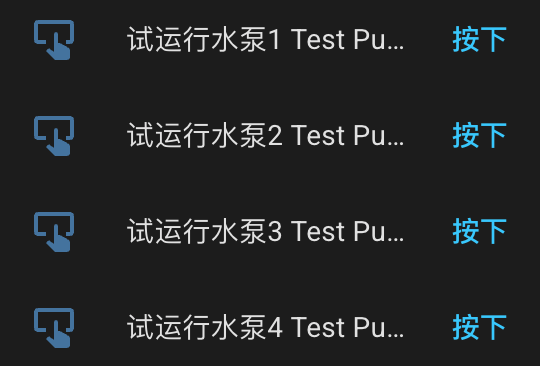

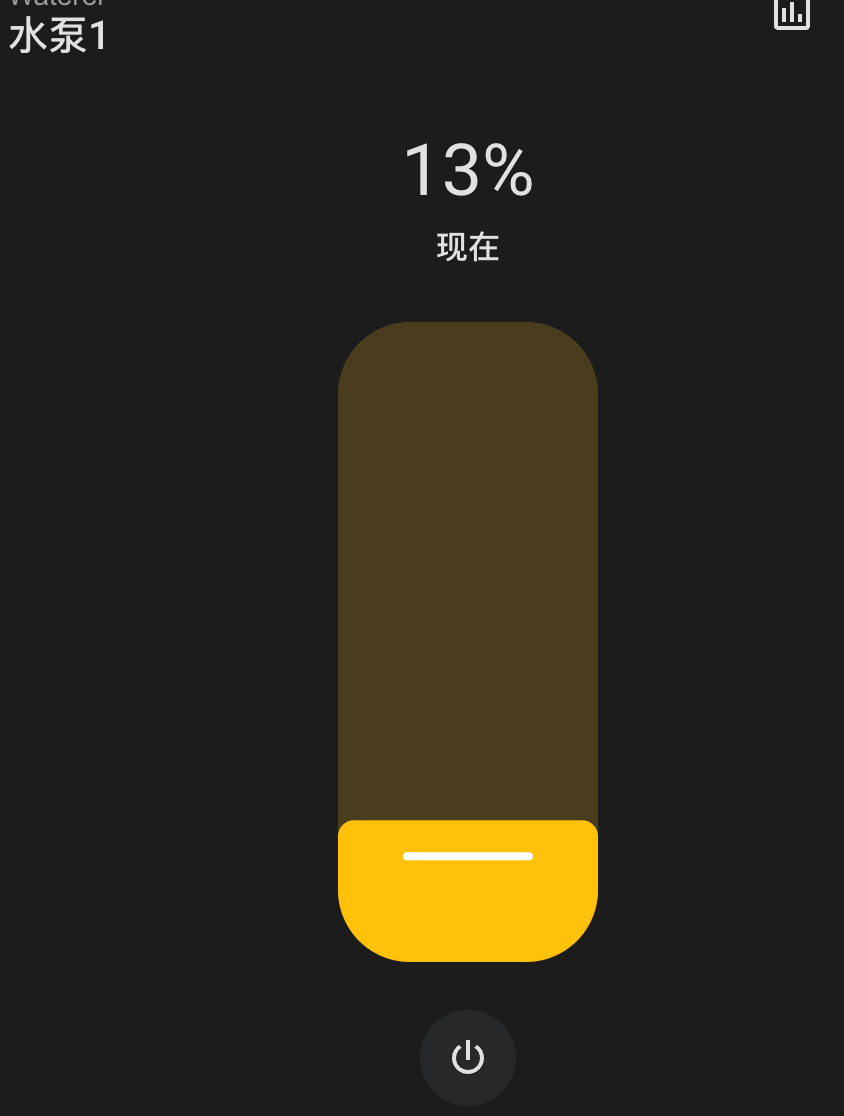

水泵开关/功率调节(单击进入,调高一点,过低无法驱动)

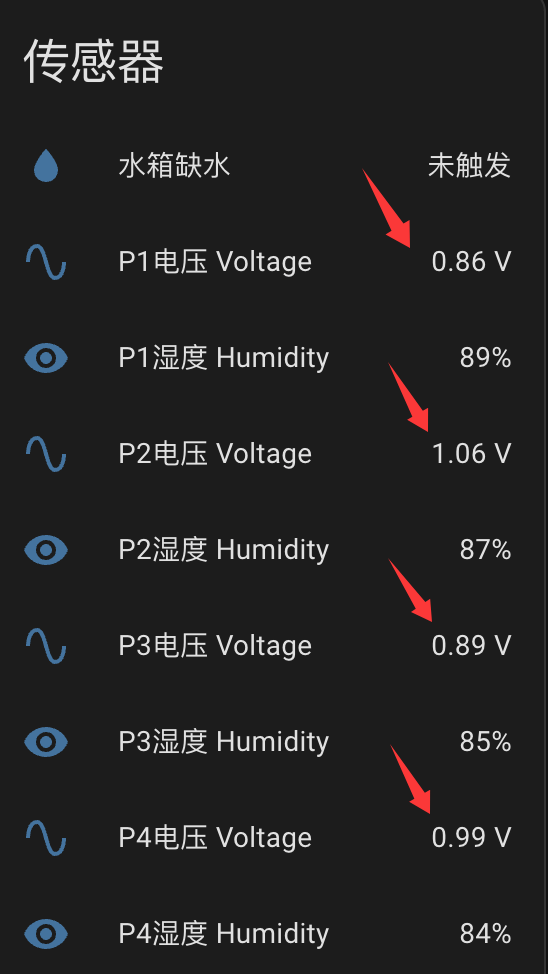

土壤湿度传感器点击后等待几秒查看传感器下的P1-4电压

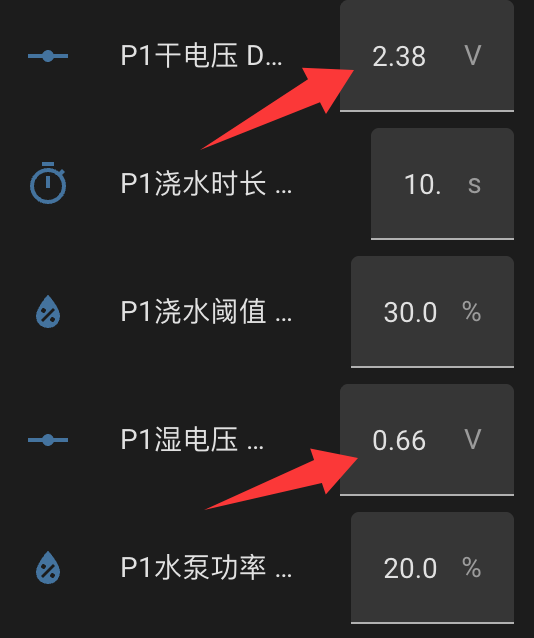

擦干四个传感器表面，刷新测量电压，填入P1-4干电压，清水浸泡下端，刷新测量电压，填入P1-4湿电压，以计算百分比

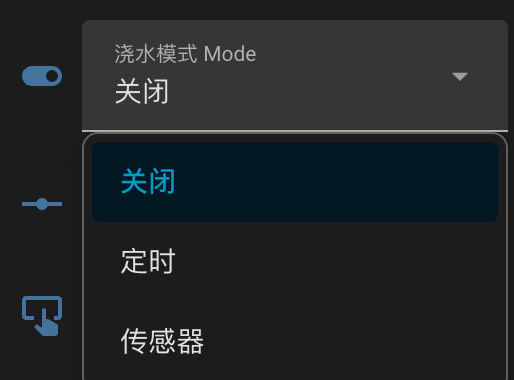

自动浇水有两种模式：定时，传感器

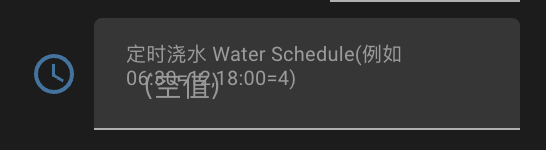

定时模式填写此文本框

06:30=1234,13:00=12 代表06:30对植物1234浇水，13:00对植物12浇水

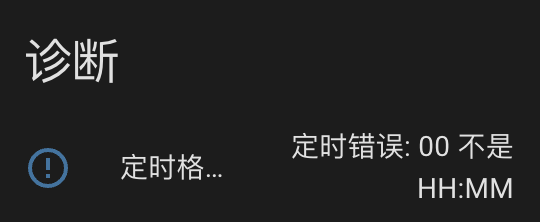

如填写格式错误，下方诊断定时格式提示会给出报错

传感器模式填写浇水阈值和传感器持续(触发浇水)时间

土壤湿度保持低于浇水阈值达到持续时间即触发浇水

调整浇水时长/功率后，点击试运行水泵进行测试(如何设定自动浇水功率/时长/阈值见下文)

每日上限：每日自动浇水的时间上限，避免因为传感器脱落等原因导致浇水过多的情况，同样为独立

安装土壤湿度传感器

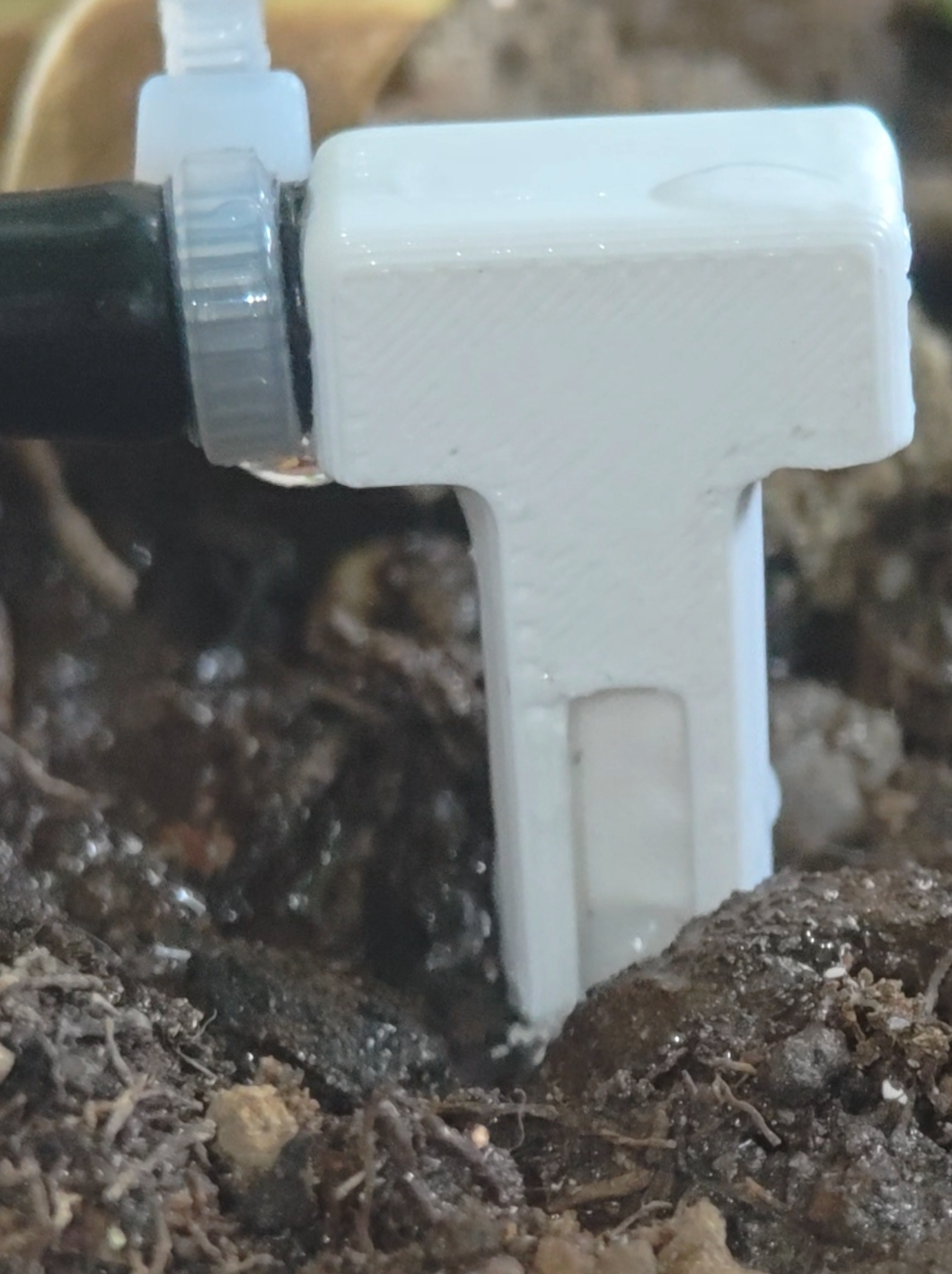

插入土壤即可，勿过于贴近花盆边缘(测量响应可能变慢/不准确)

安装水管&滴箭

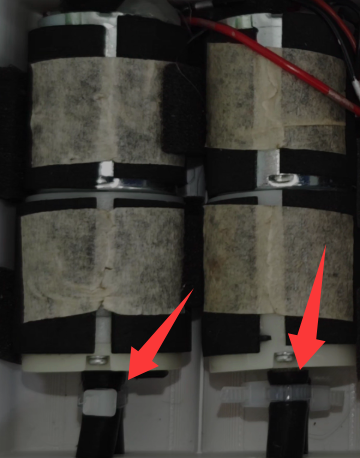

从电机盒圆孔插入软管，插入电机进/出水口(边缘的是进水口)，使用扎带固定

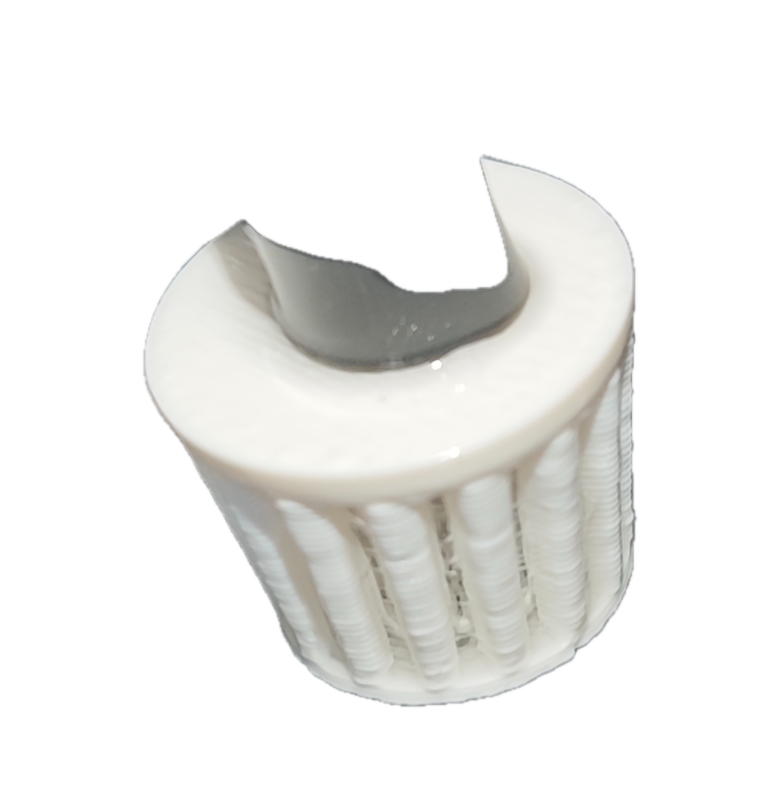

进水管推荐连接滤网，水槽滤网+扎带/打印配置内的滤网都可以

出水管测量合适长度，连接到滴箭，使用扎带固定

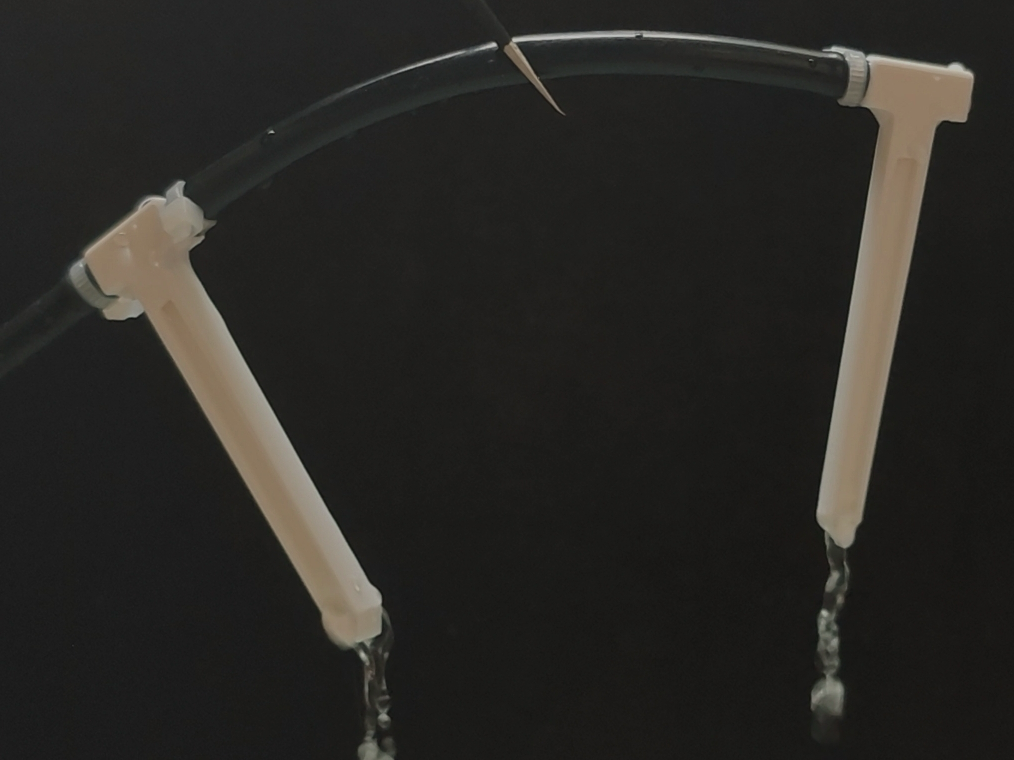

小花盆使用一个单头滴箭，大一些的使用双头+单头滴箭，插入土壤

设定自动浇水功率/时长/阈值

手动测试功率，出水临界值+一点点即可，不要太高，避免冲散泥土，时长自行观察

对于(传感器模式)阈值，可以先观察几天(不使用自动浇水)，找到合适值再配置，测得后切勿移动传感器

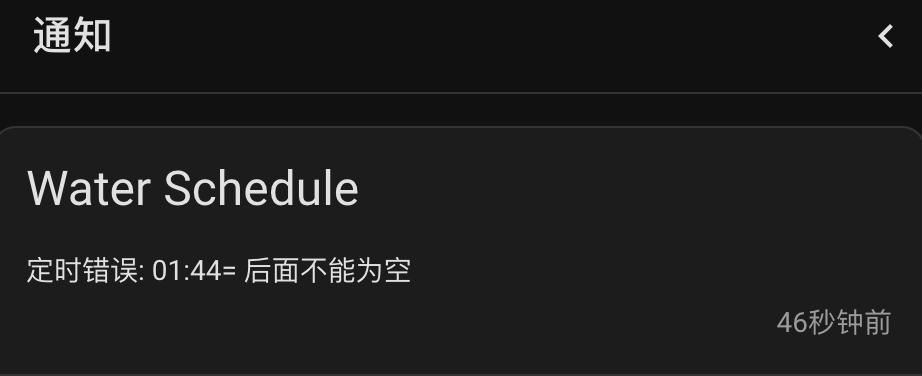

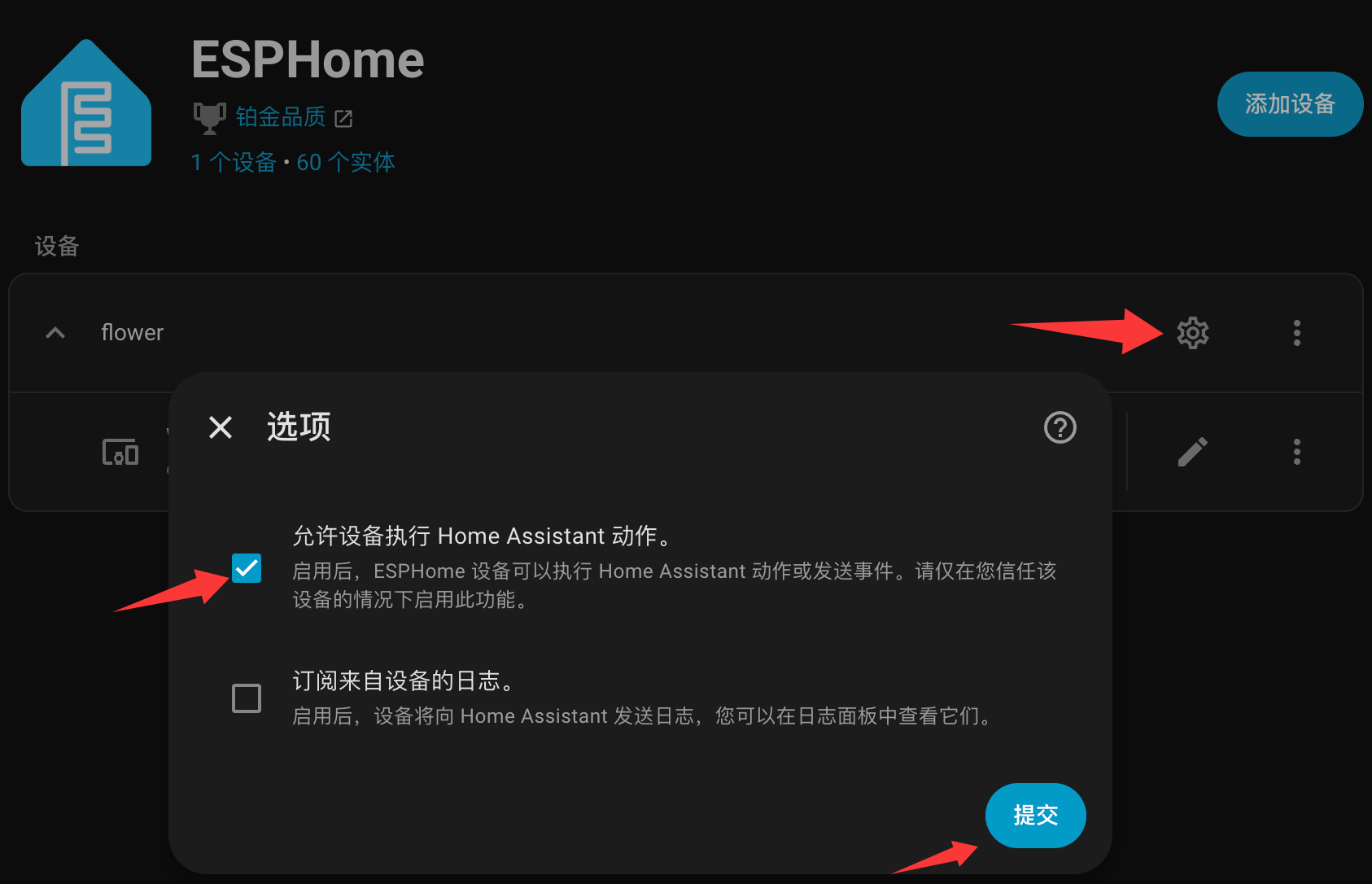

可选：打开允许设备执行 Home Assistant 动作，定时错误时会在通知显示

传感器杜邦线可以通过连接多条(公-母)来延长，测试1m没有问题

推荐使用这个模型固定杜邦线接头 1-4针杜邦线连接器 同样在内部打胶，防止短路
