1.简介

该模型为基于拓竹官方外排套件二次开发的排风连接器与窗挂模型，支持32mm波纹管。

该模型的亮点主要为如下两点：

1.该套件的外排风部分仅厚约36mm，相对不影响打印机背面的空间利用

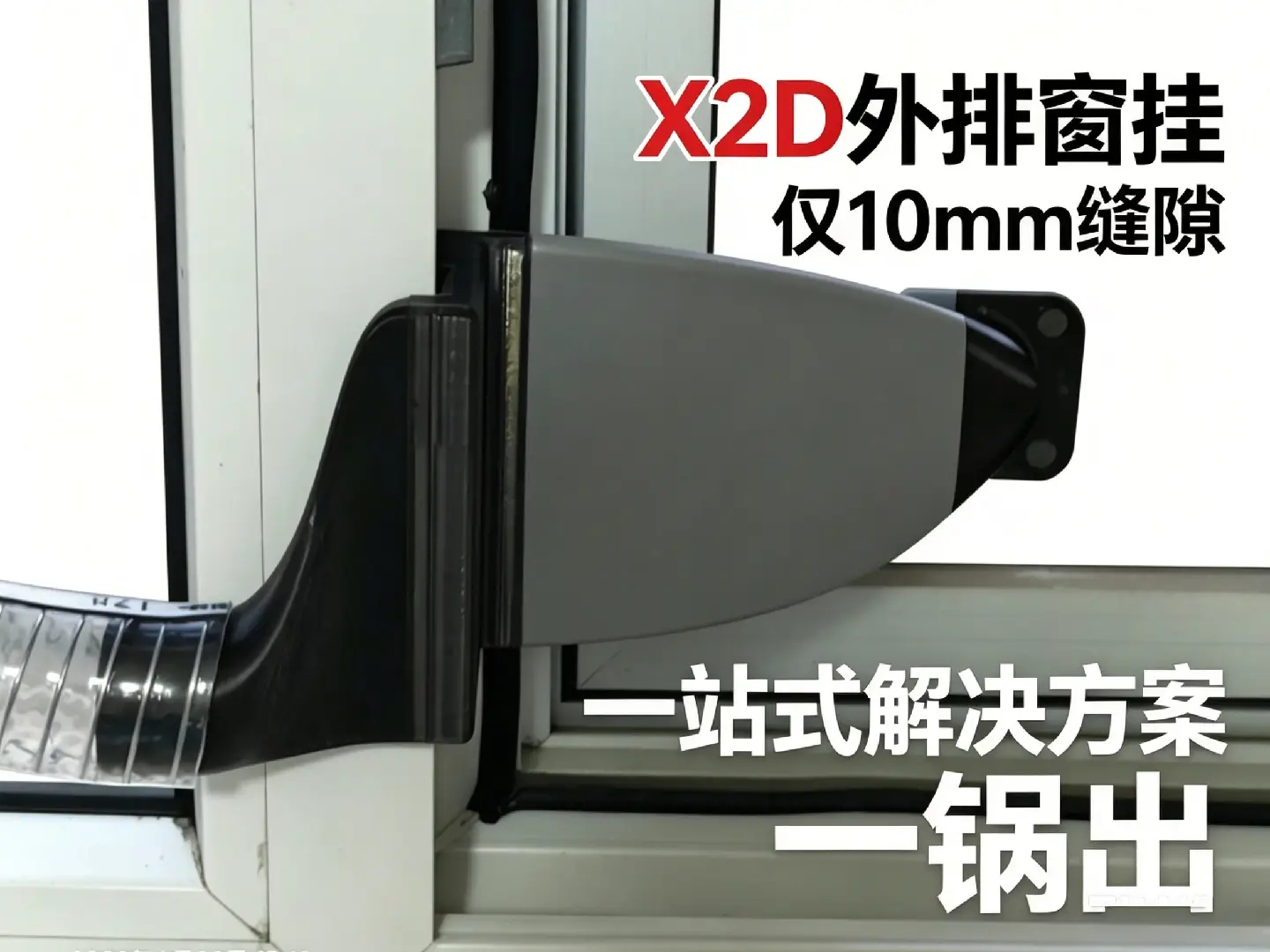

2.该套件的窗挂部分可以使得窗仅需要开约10mm即可完成装载，冬天不挨冻，夏天不跑冷气（需要搭配一个开窗限位器一起用）

2.制作须知

该套件大体上分为两部分。

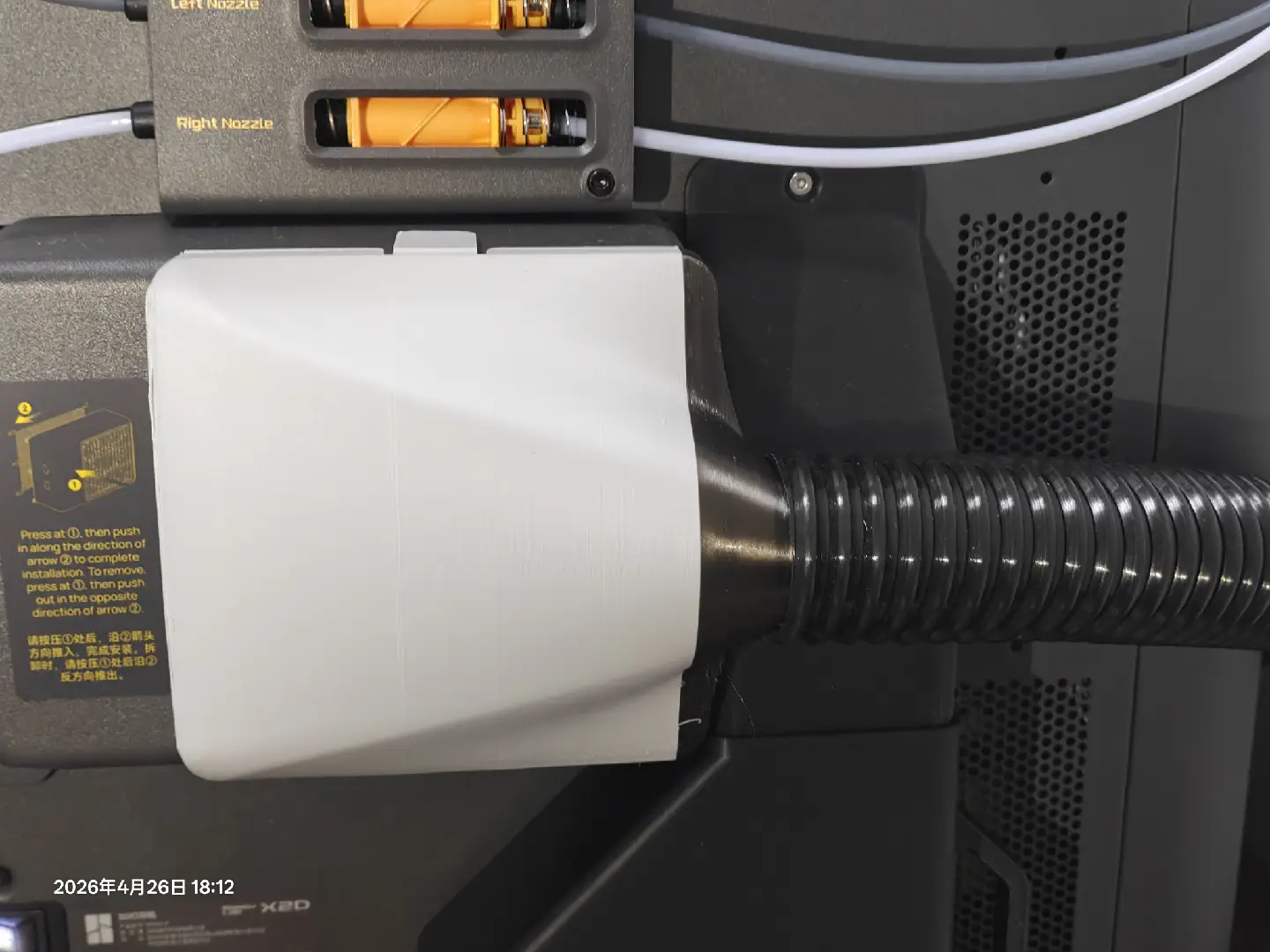

部分1为安装在打印机上的外排风连接器

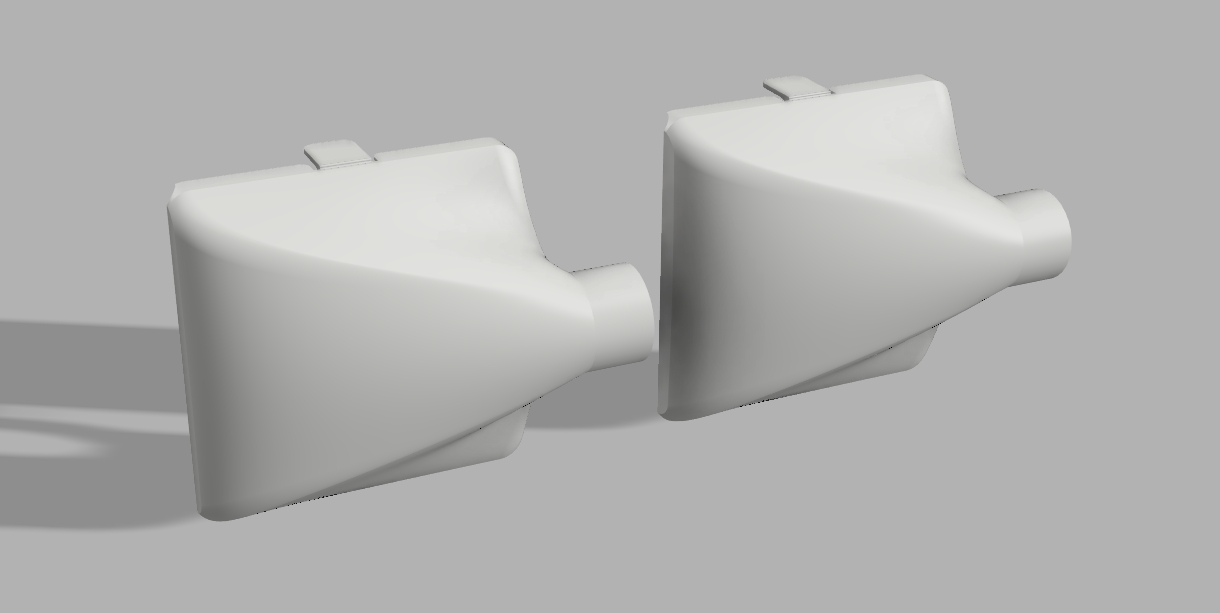

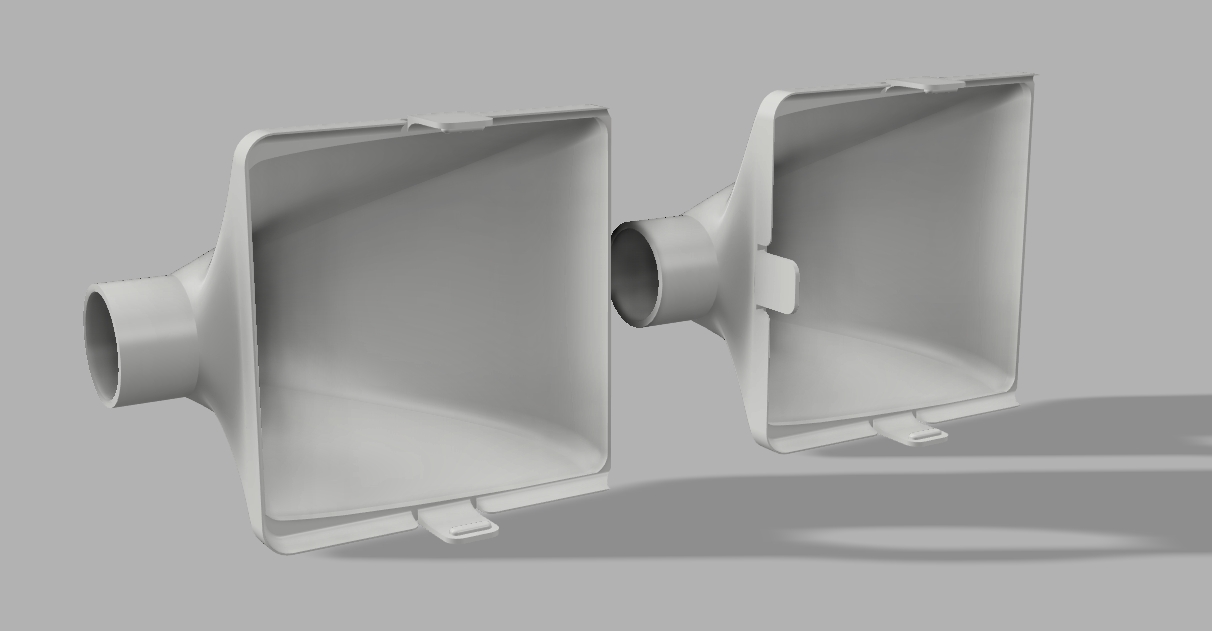

此处设计了两种模型，区别在于卡扣的数量，建议使用两爪式的模型，三爪的模型可能会跟竹屎盒干涉。

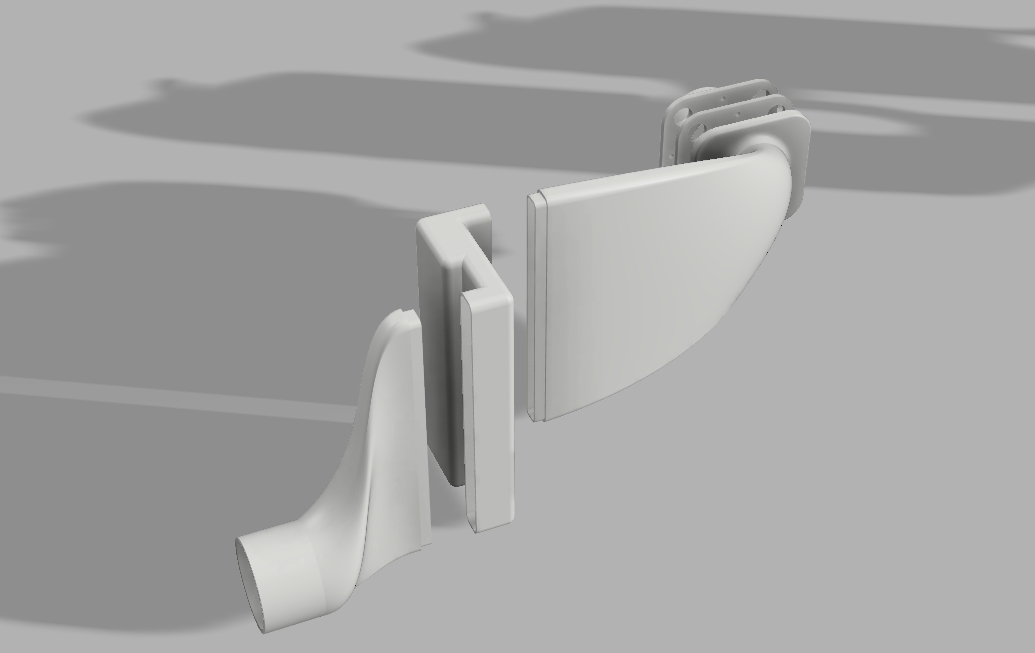

部分2为安装在窗上的窗挂，为打印方便，此处拆件为三个进行打印。

经过测试，能够很丝滑的插接，插接后需要使用胶水进行密封，确保气密性和连接强度。

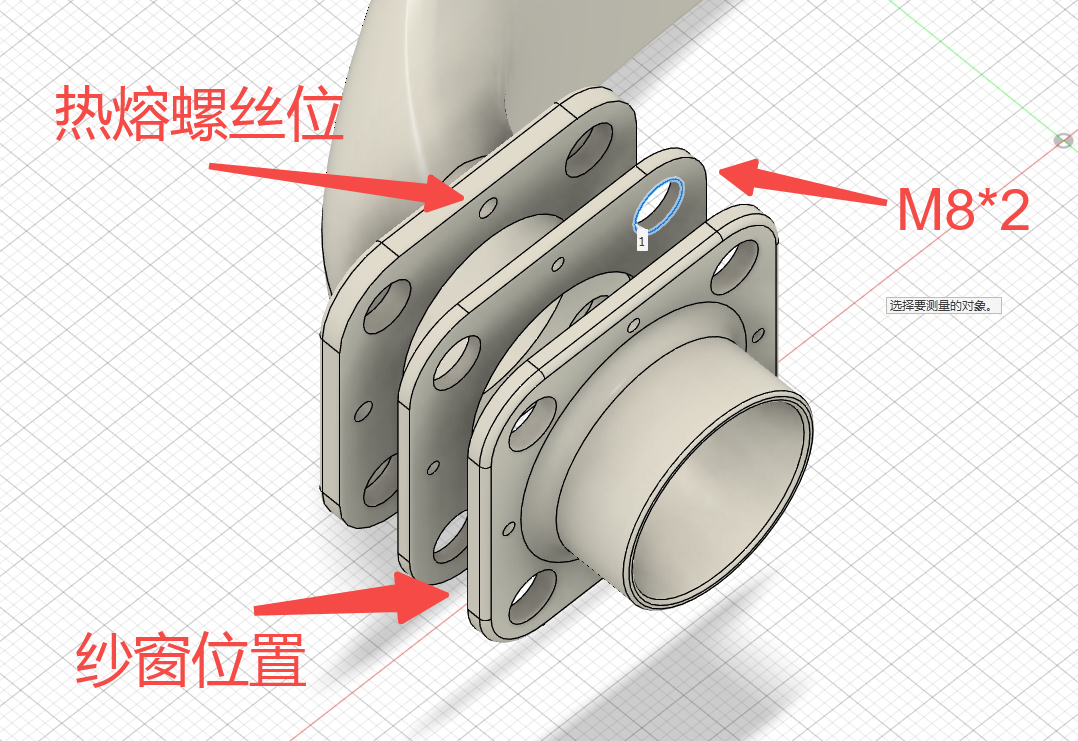

同时，此处还设计了一个与纱窗进行连接的连接器，您可以选择使用m8*2的磁铁或m2螺丝进行固定

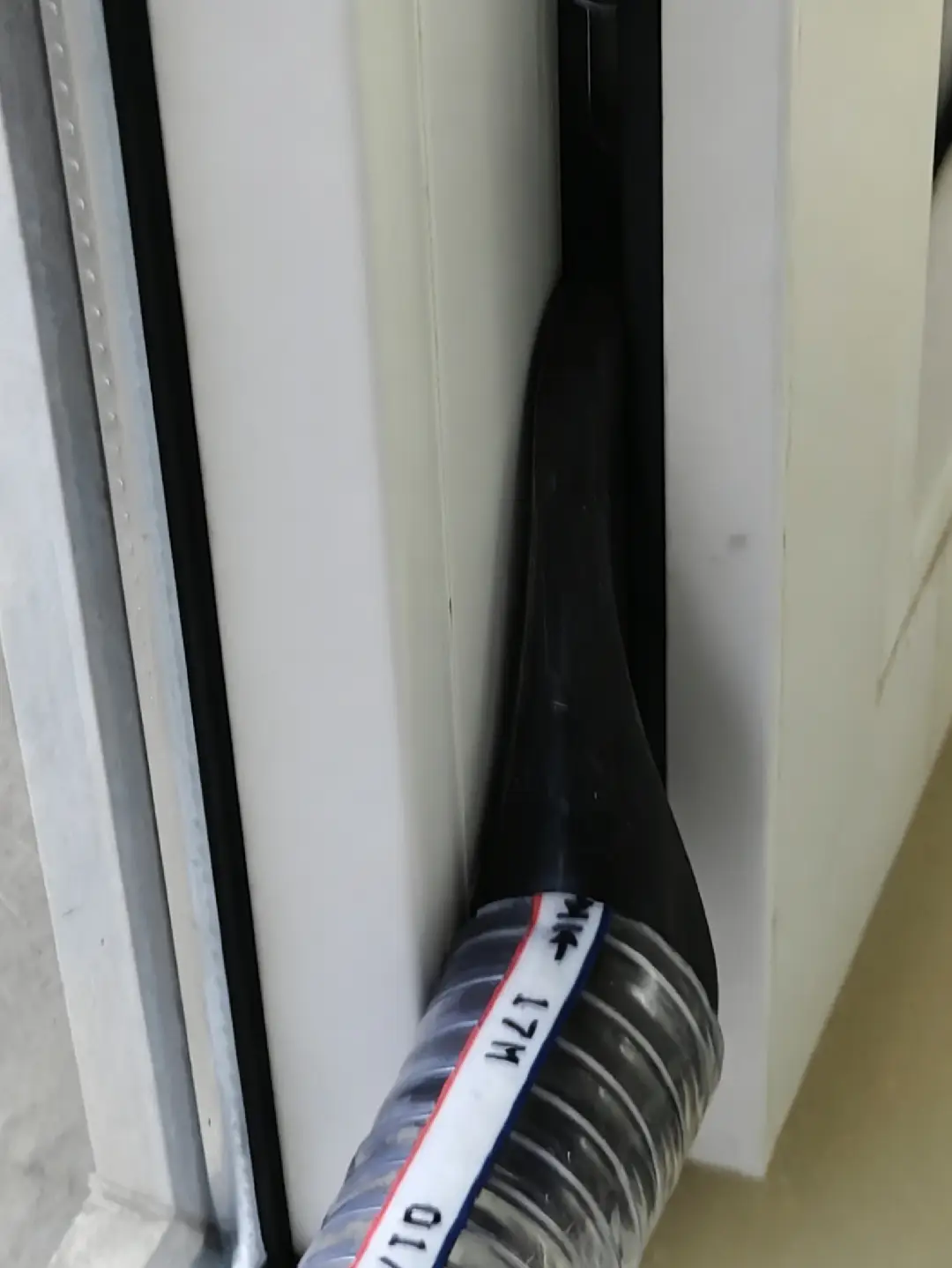

经过实际测试，能够兼容塑钢材质的内开窗，开窗缝隙仅有10mm左右，不会使室内温度发生显著变化，能够有效防止热气或冷气的流失

如果您的窗户不适用该连接器，您可以在评论区联系我，我会制作您能够使用的版本

如果您能够正常使用，也欢迎在评论区分享该连接器能够适配的窗种类。

该套件使用的是32mm内径的波纹管，一般在某宝上可以便宜的购得，大约10块钱3米，比布制的风管或其他类型的风管都要便宜，该口径能够满足通风的需求，同时能够最小化通风管占用的面积，可以简单的隐藏在家电或桌子后面，以走线到窗口。

经过实际测试，在X2D机型的外排风开到30%以上时，我连接的3m风管的出风口能够明显的感受到出风。

另外，打印时由于部分模型接触面过小，建议使用筏层进行打印防止翘边，同时建议使用多色支撑，保证支撑面的打印质量，同时支撑面也能一定程度上防止炒面。
