稍后补上组装文档。需要胶水和少量m3 m4螺母进行固定。 因为结构限制和可变型的原因，盾牌强度比较脆弱


组装须知：
1.少量步骤需要用到胶水加强。用胶水固定前请先试组装避免零件装配出错。
2.连接片的摆盘位置和需要用到的零件靠近，注意组装的时候识别和区分。
3.导线需要小于1mm的导线。 awg26合适。
4.额外材料：
胶水，
导线，
M4x12,
M3x 16  ，
M3 x14 x2  ,
m3 x6  ,
m3 x 12 x2,
m3 x 8 x 2

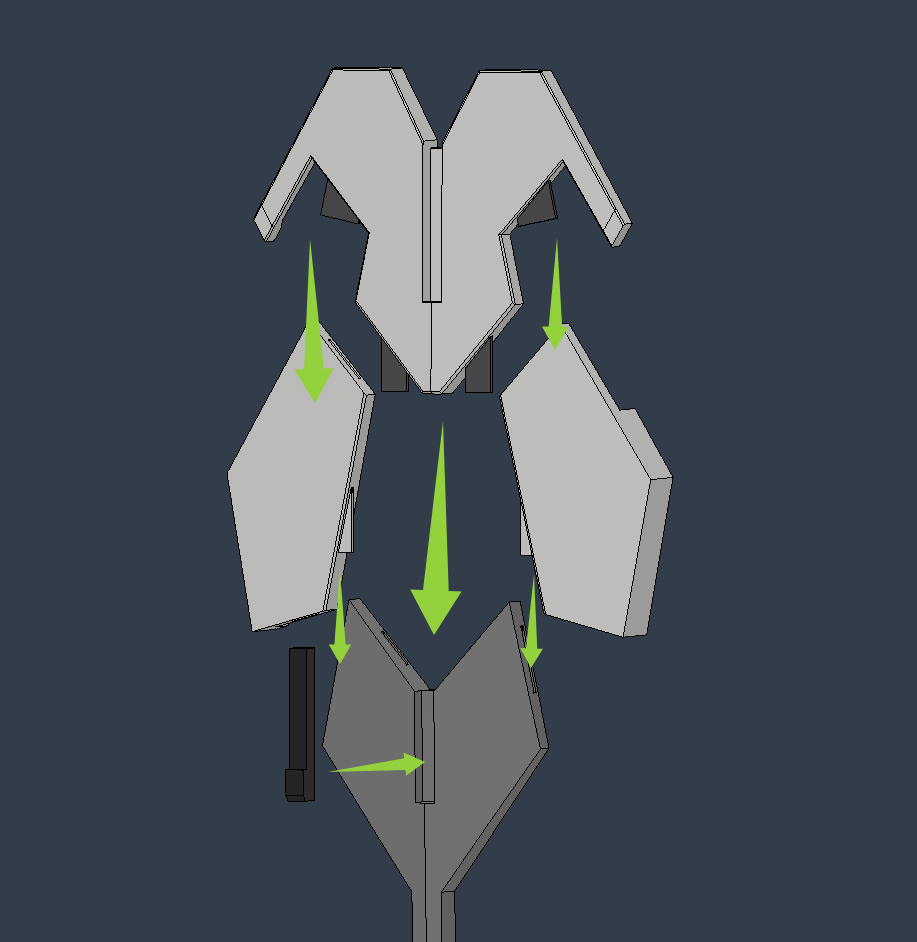

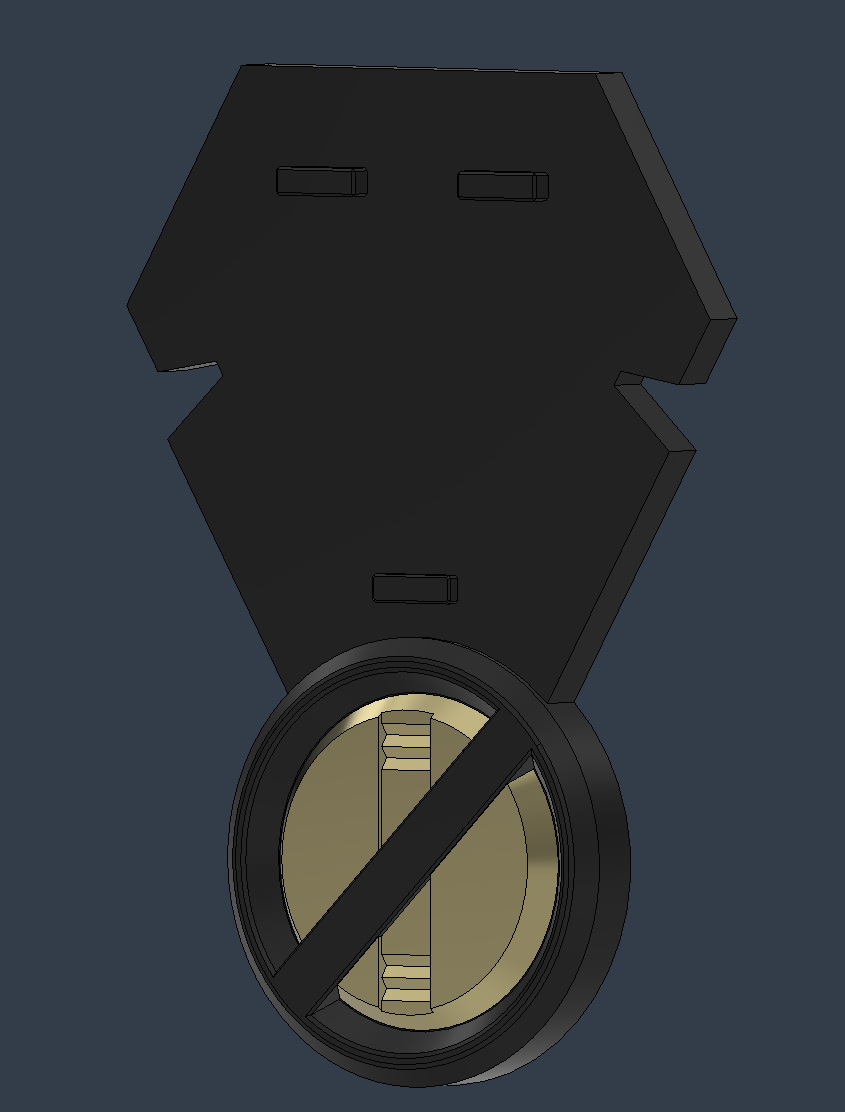

第1步：盾牌核心部位。

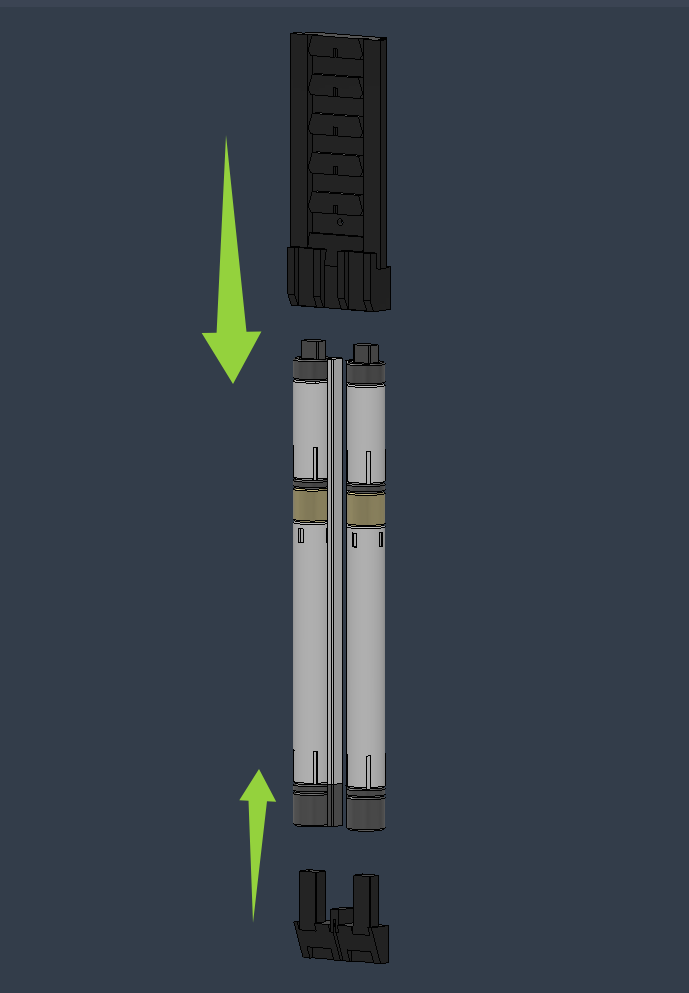

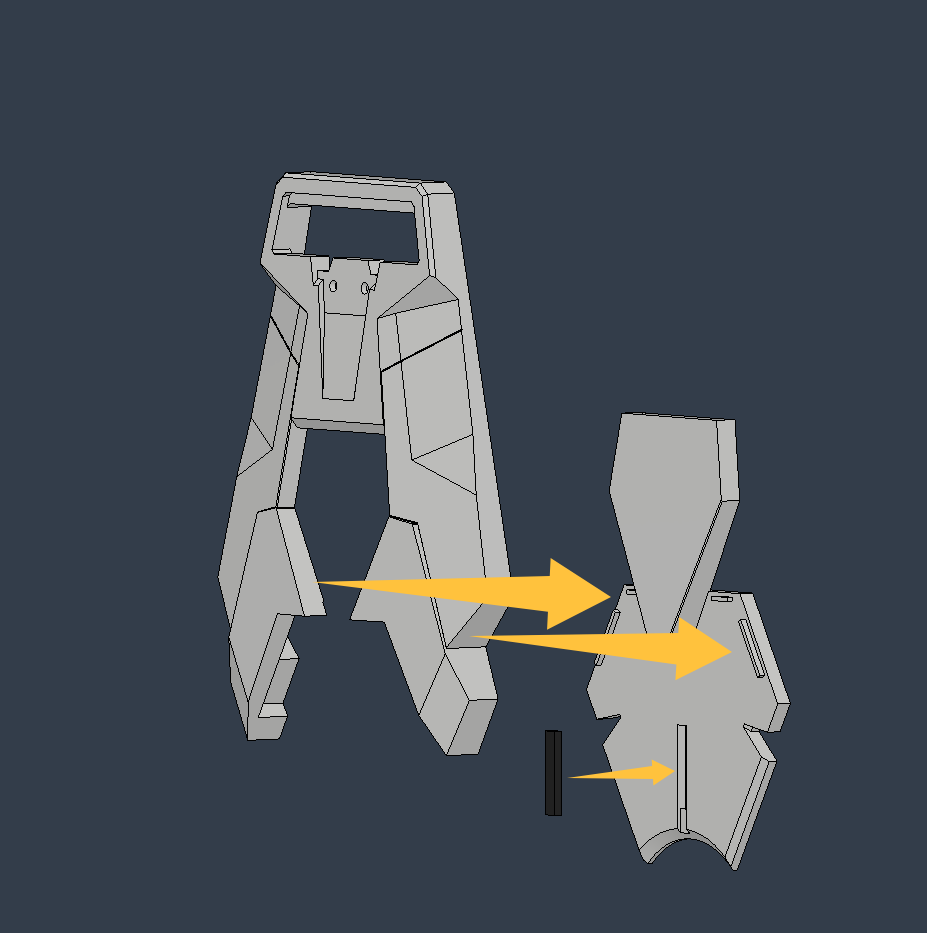

第2步：利用连接插板固定


第3步：需要用胶水固定

第4步



翅膀组装步骤（注意发光版需先部署灯带。走线教程在组装教程后面）

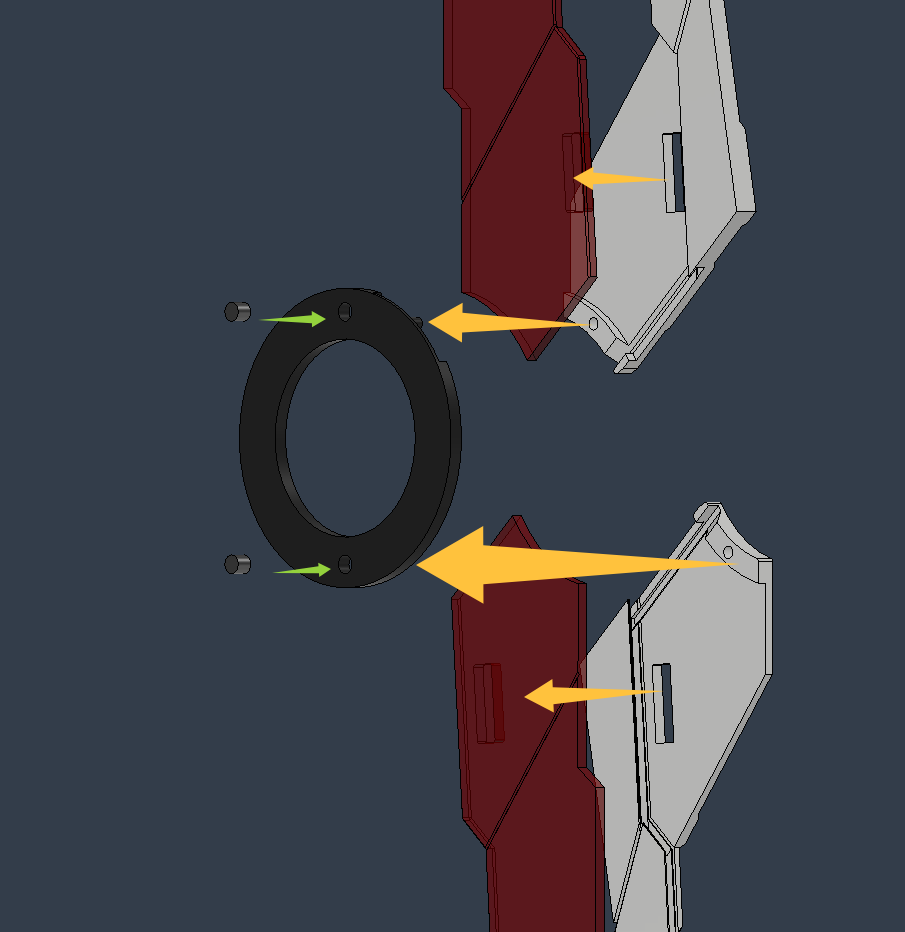

第1步：注意白色翅膀有2个类型，不通用。红色透明翅膀4个是通用的 （翅膀白色零件和黑色零件的结合部位需要加胶水加强，插销强度不足以稳定支撑）

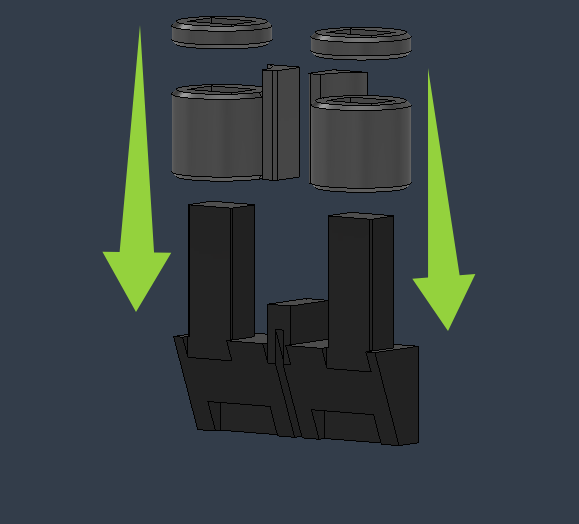

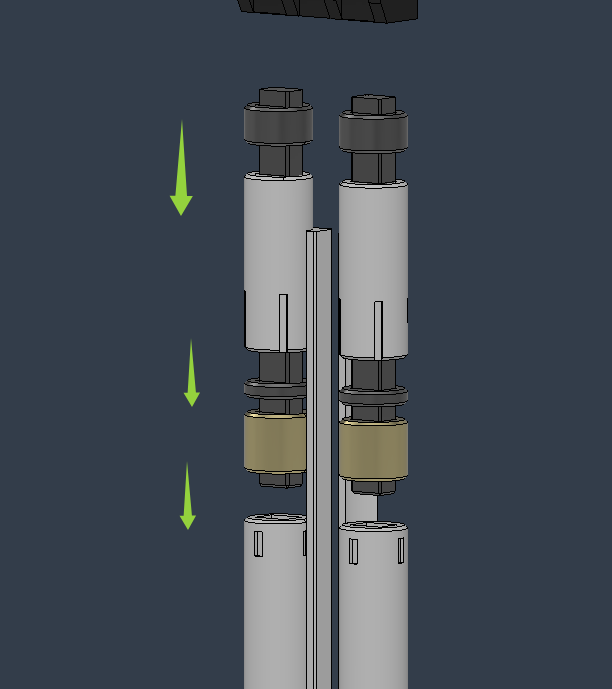

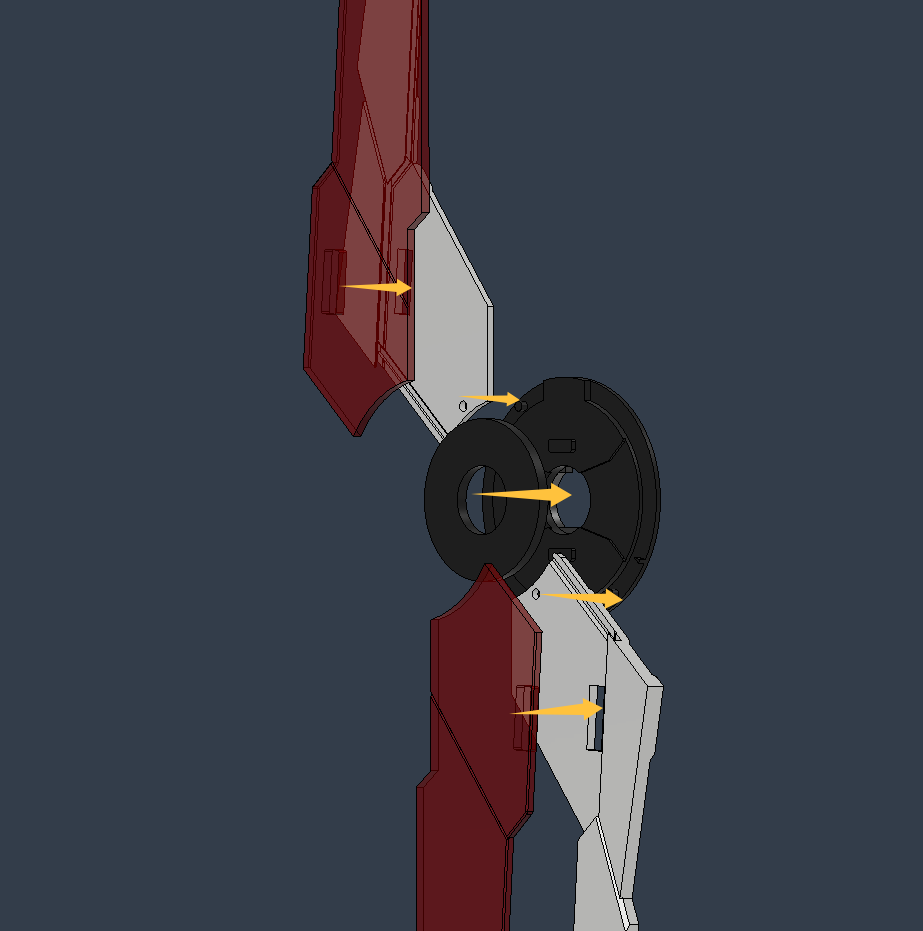

第2步。翅膀组装，注意绿色箭头的组装步骤。绿色箭头这面需要凸起。这个是翅膀的旋转限位器。（翅膀白色零件和黑色零件的结合部位需要加胶水加强，插销强度不足以稳定支撑）



合并2个翅膀，中间的转动轴需要用胶水固定在零件上。（如果要走线需要先走线再胶水固定）

翅膀走线教程（走线较为复杂。需要仔细理解尝试）

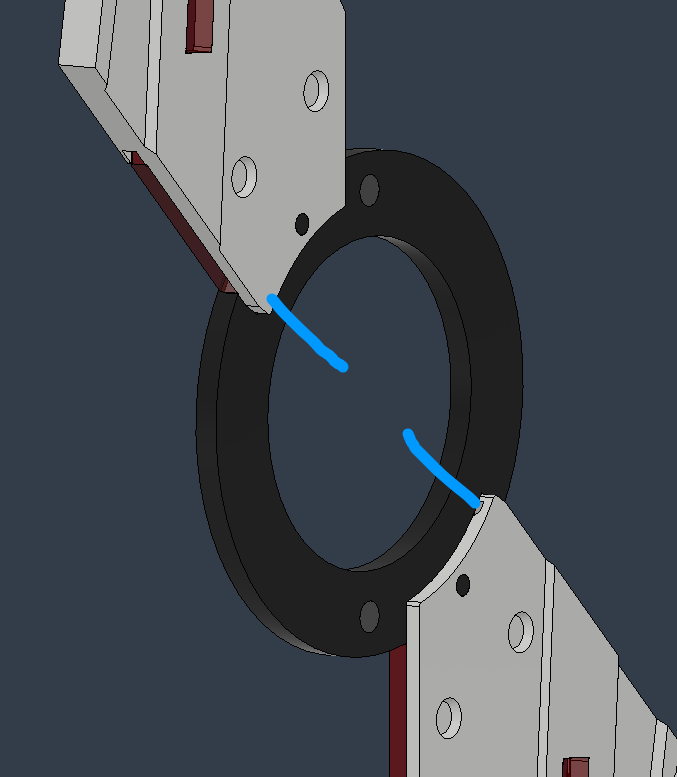

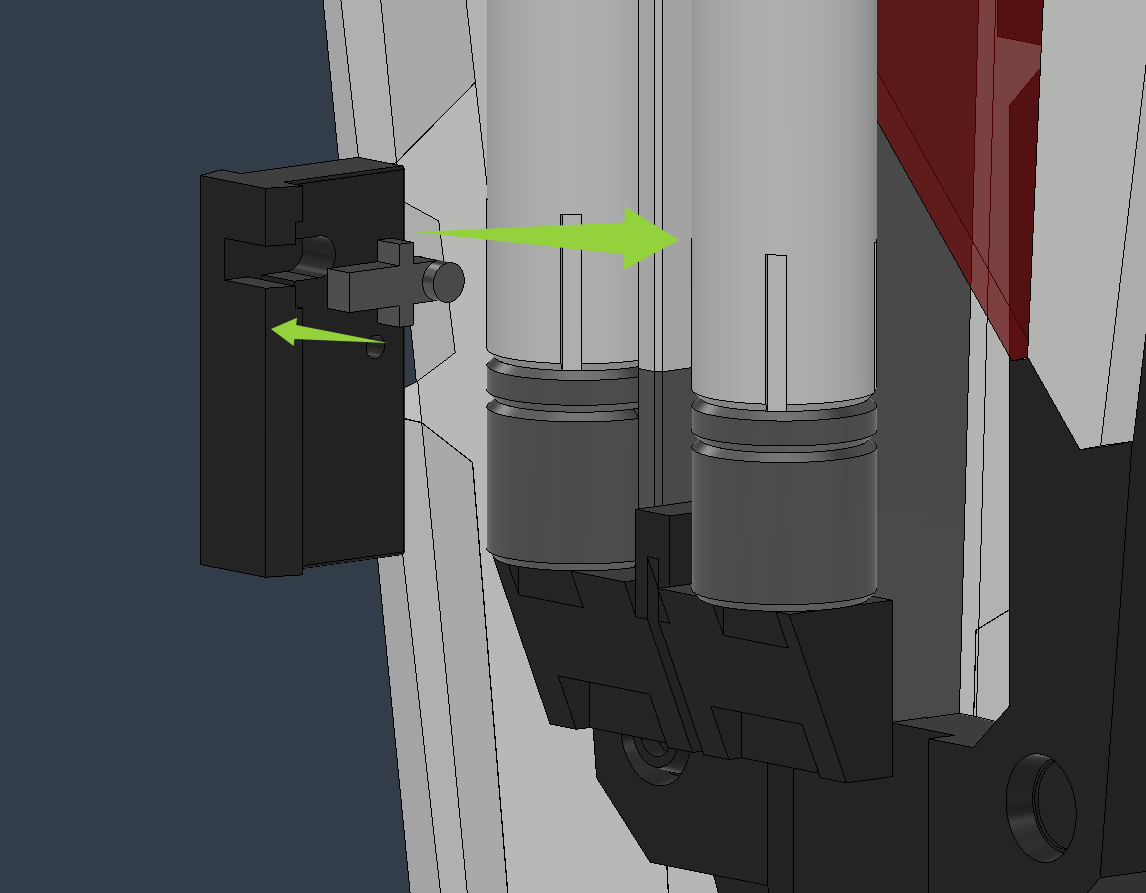

走线第1步：导线和灯带卡在槽位中，通过线槽，穿越过圆盘 缝隙

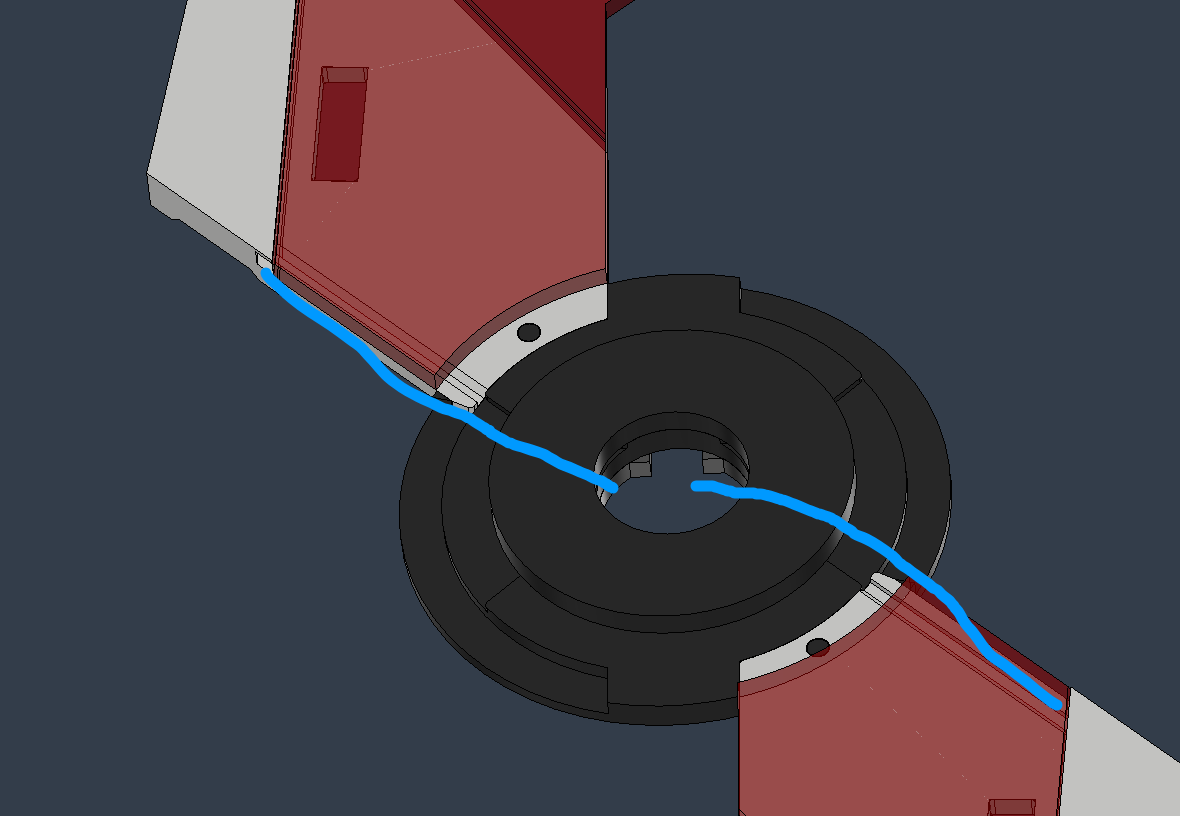

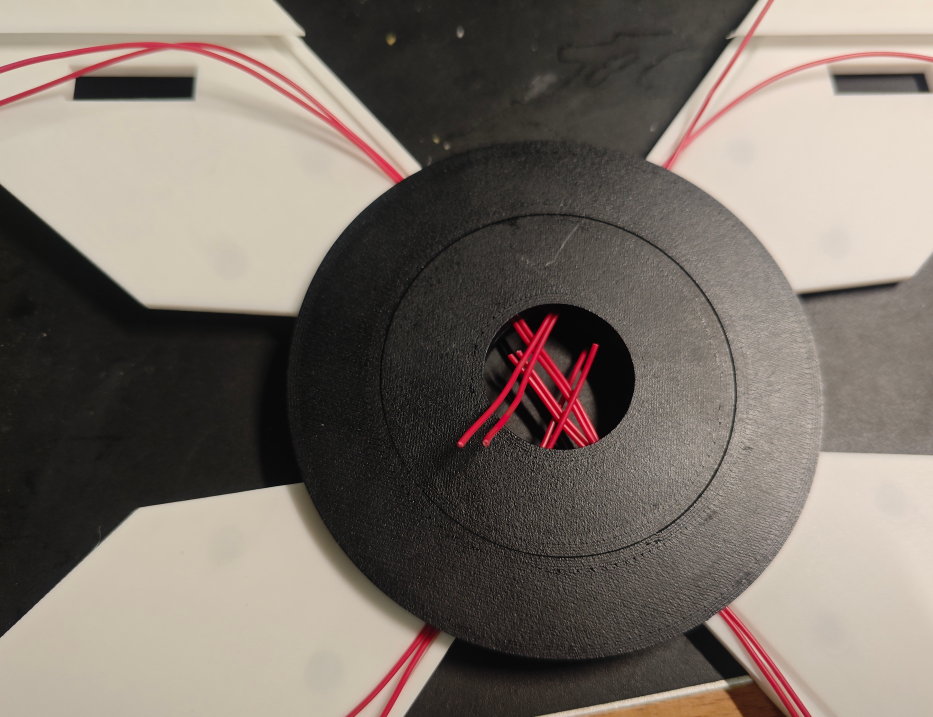

走线第2步：将两个翅膀和导线都通过第一步的圆盘缝隙，达到如图效果

1

2-导线通过中轴的侧面凹槽

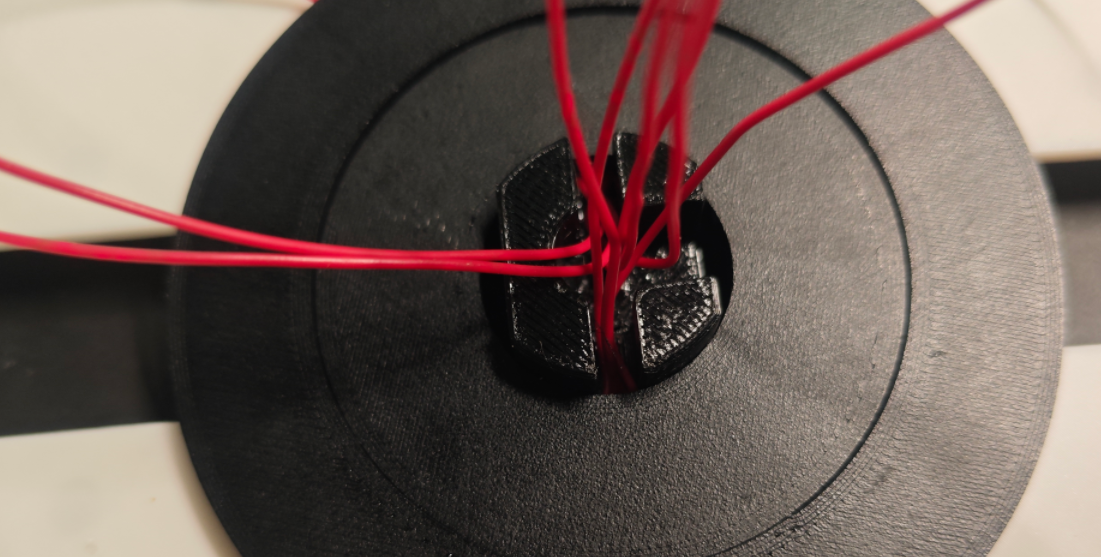

3.整理导线，通过中轴顶部的出线孔

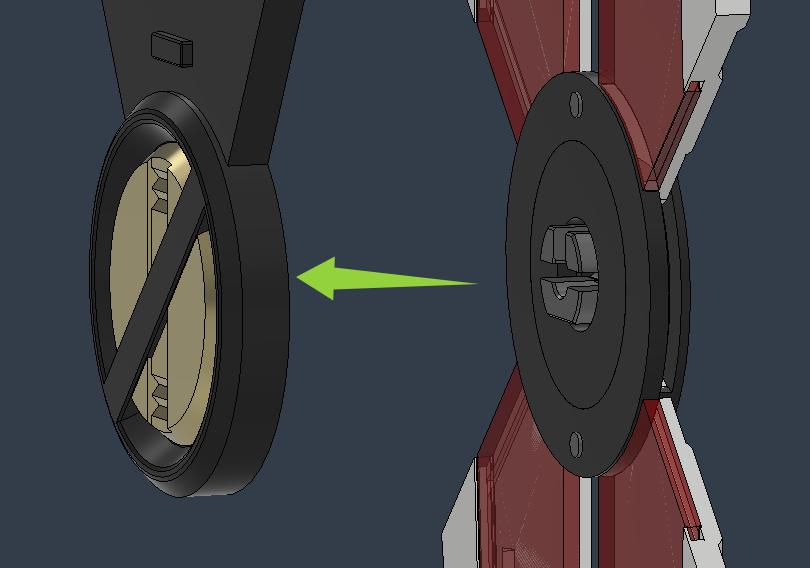

（完成后需要把中轴进行胶水固定在第一步的的盾牌核心（绿色箭头，注意胶水不要溢出导致翅膀不能旋转。只需要胶水固定中轴）

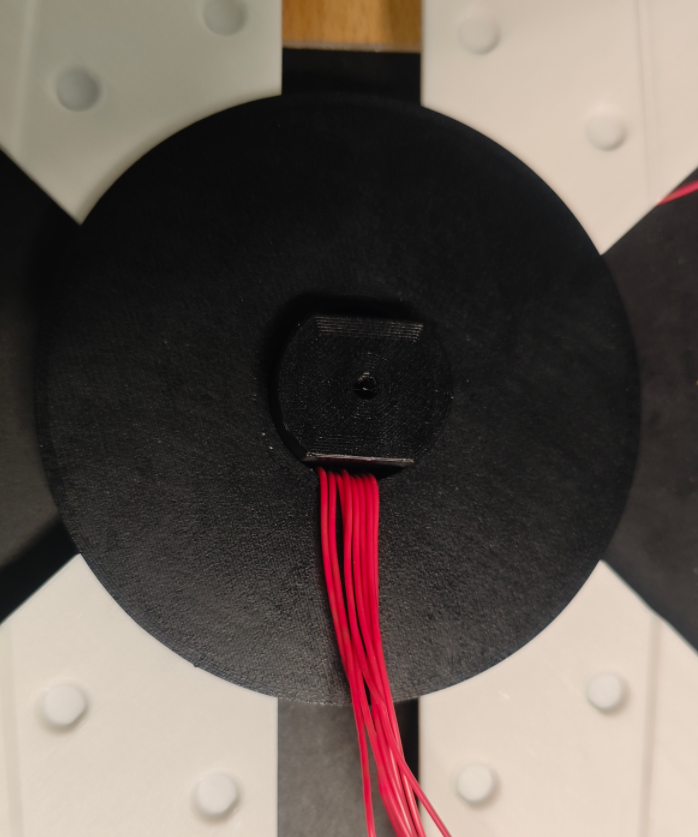

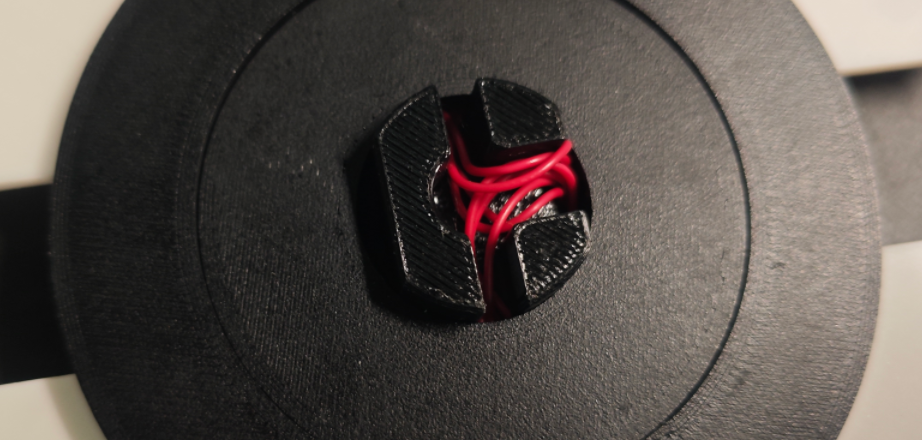

背面出现效果


走线步骤完成

---
分割线
---

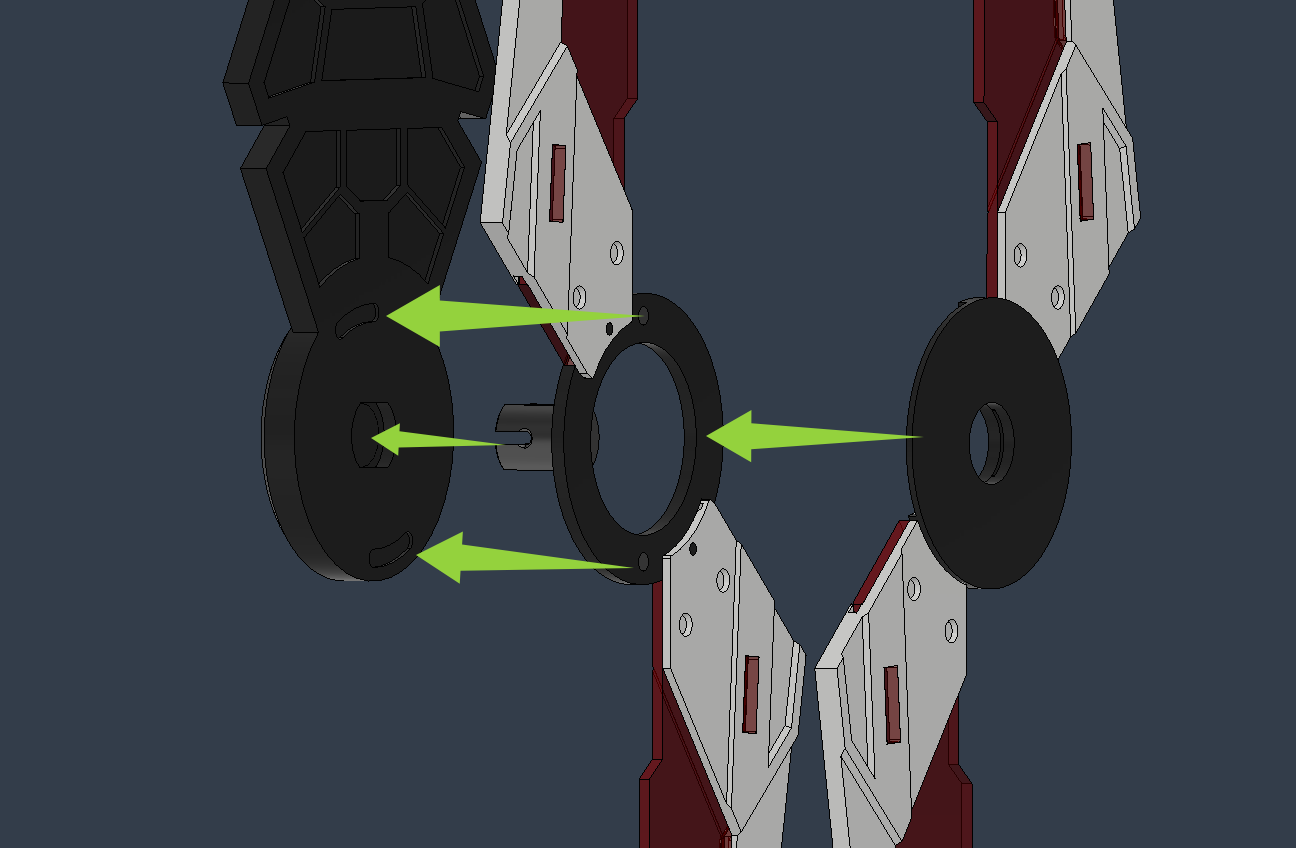

盾牌背板的组装步骤

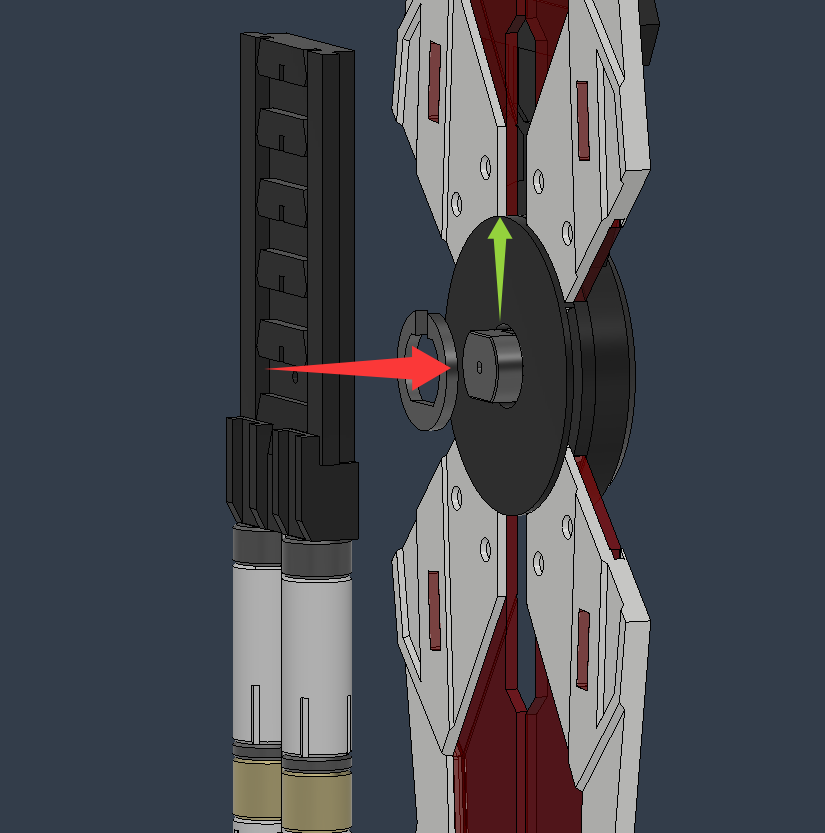

红色箭头用M4X12固定背板和翅膀中轴。

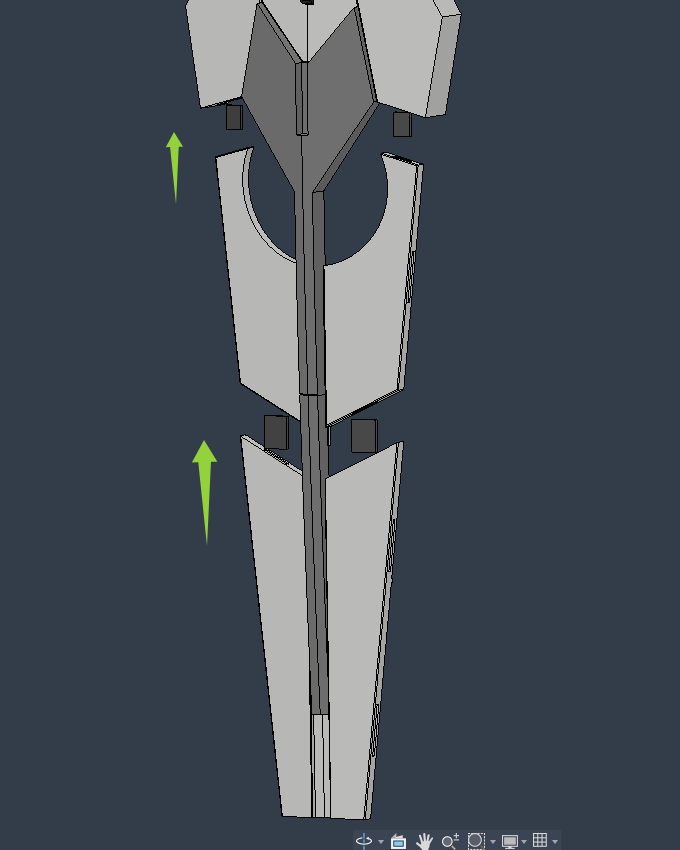

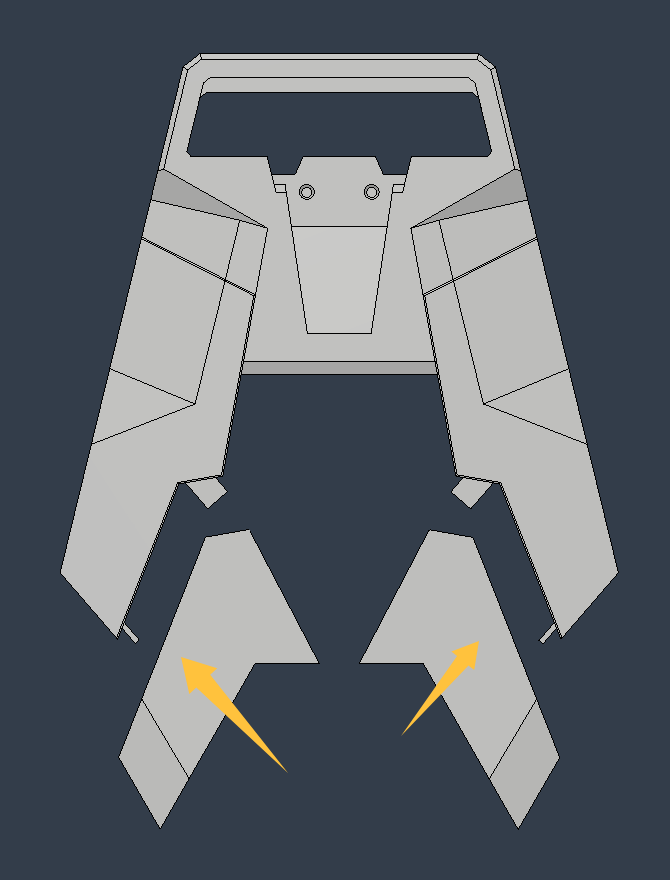

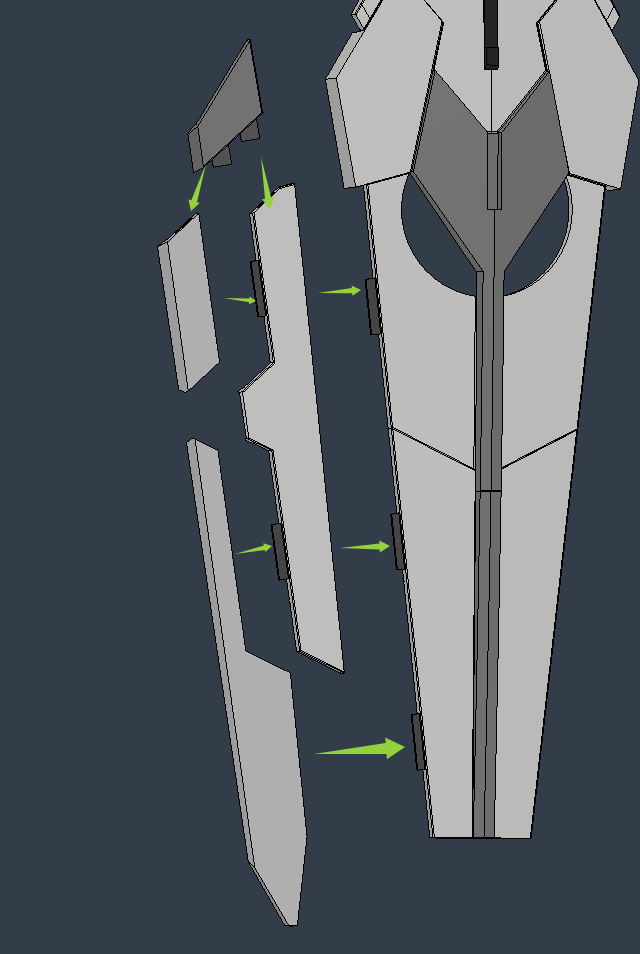

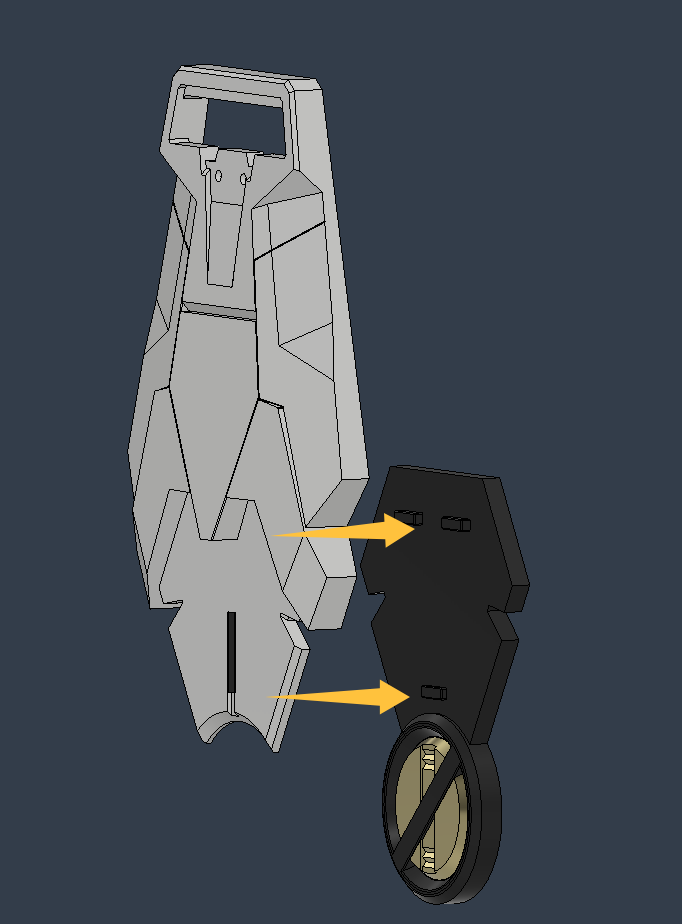

盾面下部分组装步骤

这步骤需要用到胶水固定。

M3x16 固定盾牌和盾牌背板的链接。

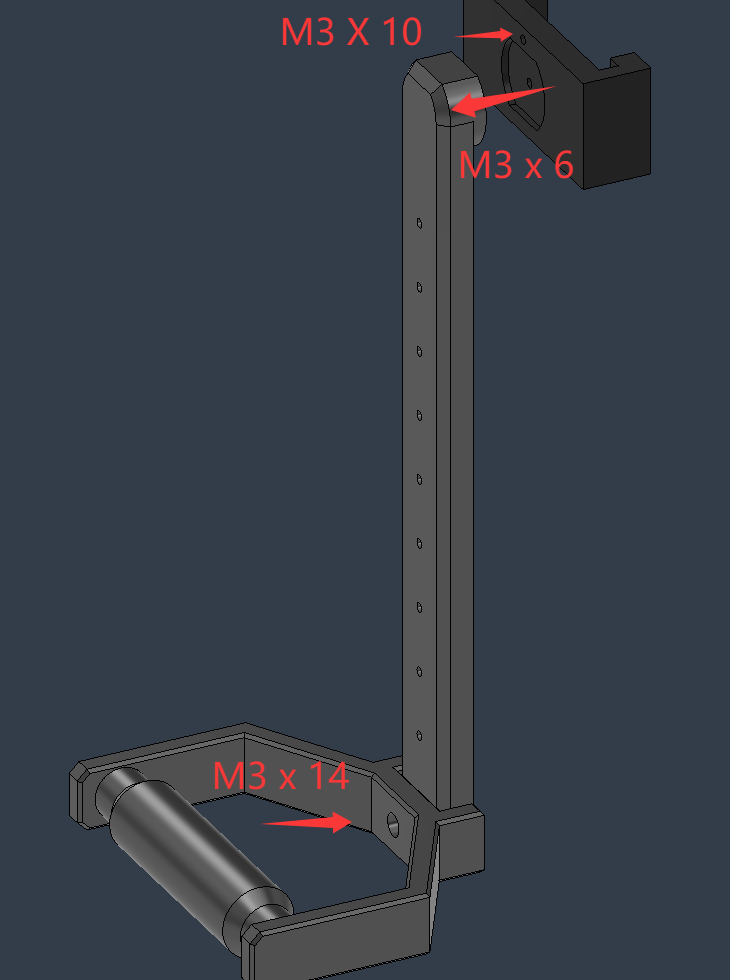

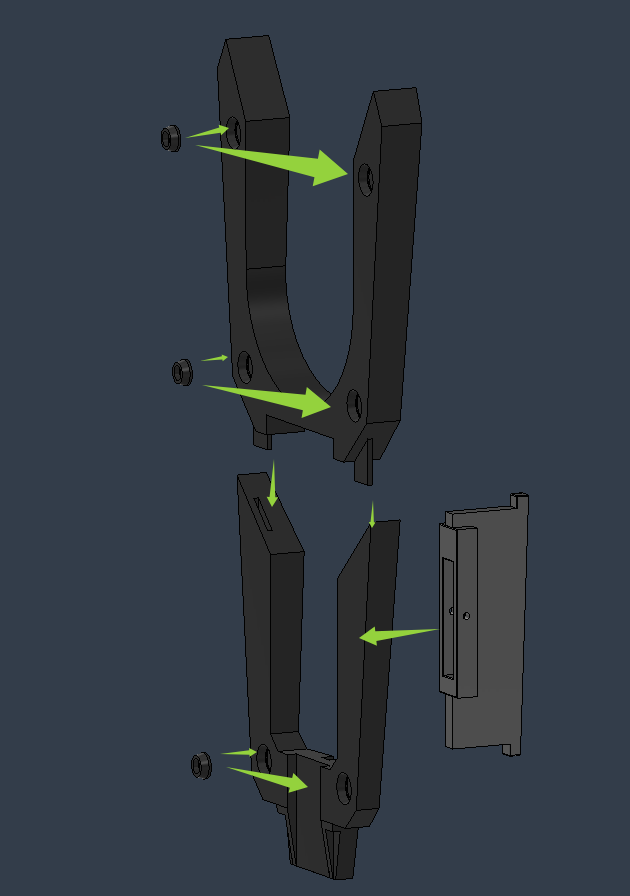

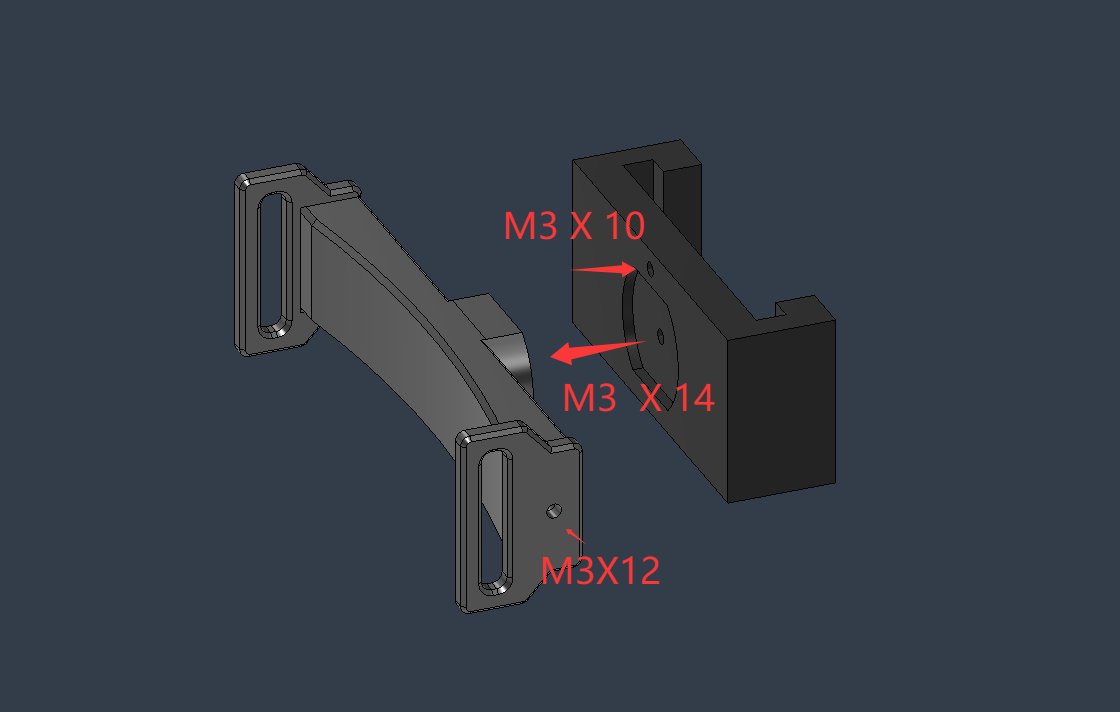

最后一部分 盾牌握把



握把部分除开螺丝固定建议用胶水加强

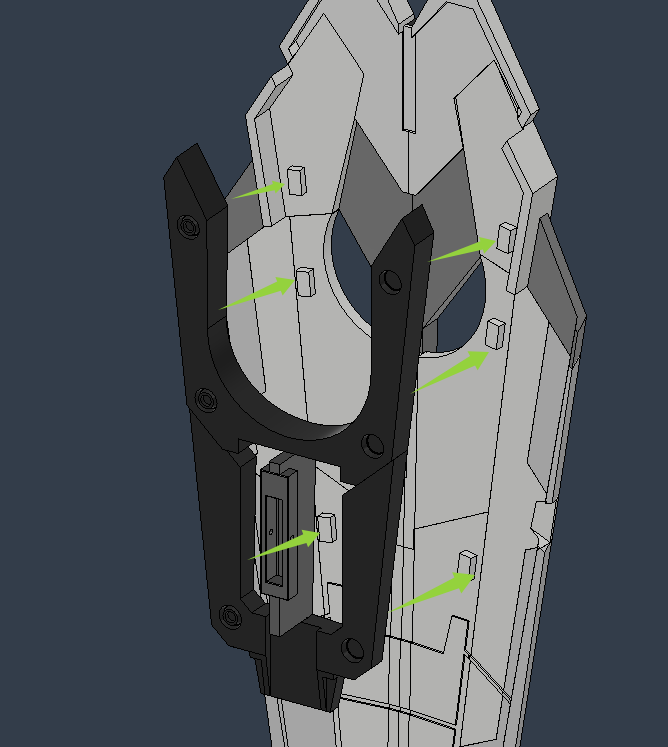

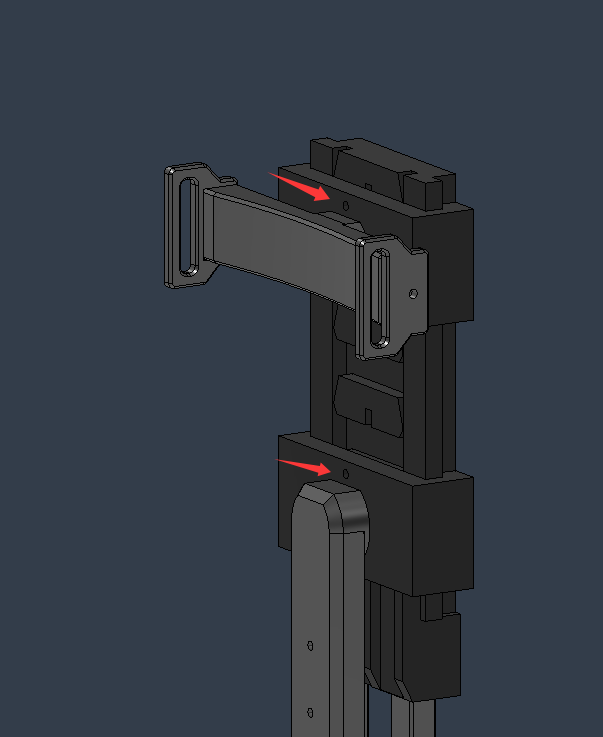

将握把通过螺丝固定到盾牌背板上。调整距离然后通过 螺丝卡住。
