此模型设计用于dell显示器挂载macmini-m4使用。

模型分为显示器底座顶端挂载基座及macminim4挂载筐两部分。

挂载基座可牢固扣在底座顶端，完全不影响屏幕高度调节。两侧均设计有挂载轨道，顶端设计有预留圆孔，可自行设计用途。

macmini m4挂框有两版模型，一种适合挂载显示器右侧，另一种两侧均有挂载轨道，可任意挂载两侧，也可额外增加挂载物。

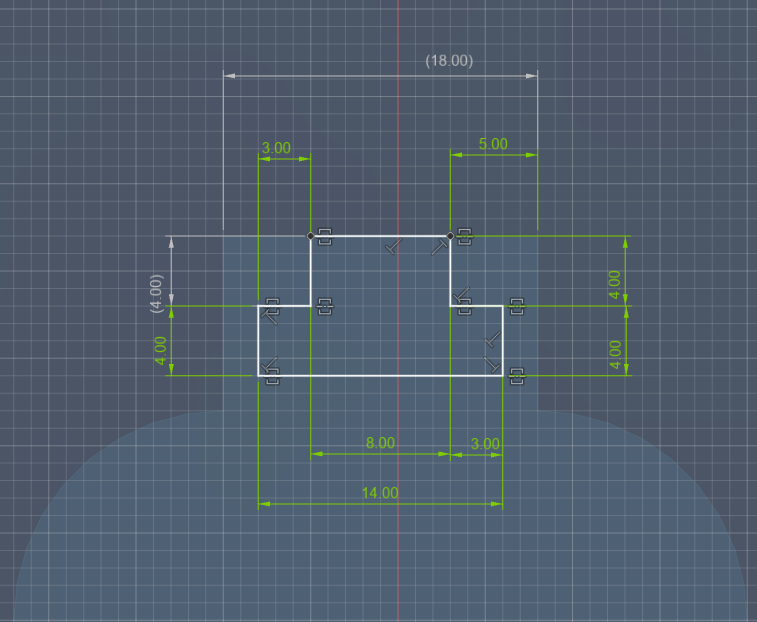

挂载基座的挂载轨道形状为T型，截面尺寸如下图，高度84mm，可自行设计对应模型进行挂载。

建议公差0.1mm，挂载轨道高度68mm，基座轨道顶端有6x6mm的方孔，可用于安装固定装置，防止挂框滑出。

• 模型均无需支撑。

若此模型对您有所帮助，期待您的点赞、助力~

有关模型的问题欢迎讨论~
