个人图鉴NO.130，制作难度：⭐⭐⭐

原作者：南樱旗NAYICI

音速刀坠。旋转刀坠，做尾珠的时候可以给EDC增加一种玩法，本身也是个陀螺，已按打印做结构调整。一共有三套对锁，分别为贯通型刀坠对锁、指尖陀螺对锁、火枪手拓展配件，需要配合不同的金属零件，按需制作

PETG打印必须喷胶，否则大概率翻车！

常规打印盘1-3，为刀坠，适配4mm伞绳；盘4是陀螺对锁，需配合M3*14mm六角螺丝螺母使用

盘5是火枪手拓展件，需要一条M3*25mm六角螺丝、杯头螺丝或圆头螺丝（也可组合M3螺母替代M3*25mm六角螺丝）

• 需要准备的配件：
  • 1个高质量6700轴承，需要空转（10*15*4mm）
  • 6条2mm*8mm定位销
  • 6个M2*4沉头螺丝
  • 一对M3*14mm六角螺丝螺母【按需，适配盘4】
  • 一根M3*25mm六角螺丝/杯头螺丝/圆头螺丝【按需，适配盘5】

  • 盘5需搭配火枪手一起使用【解压EDC】火枪手枪械造型机械推牌 - 免费 3D 打印模型 - MakerWorld

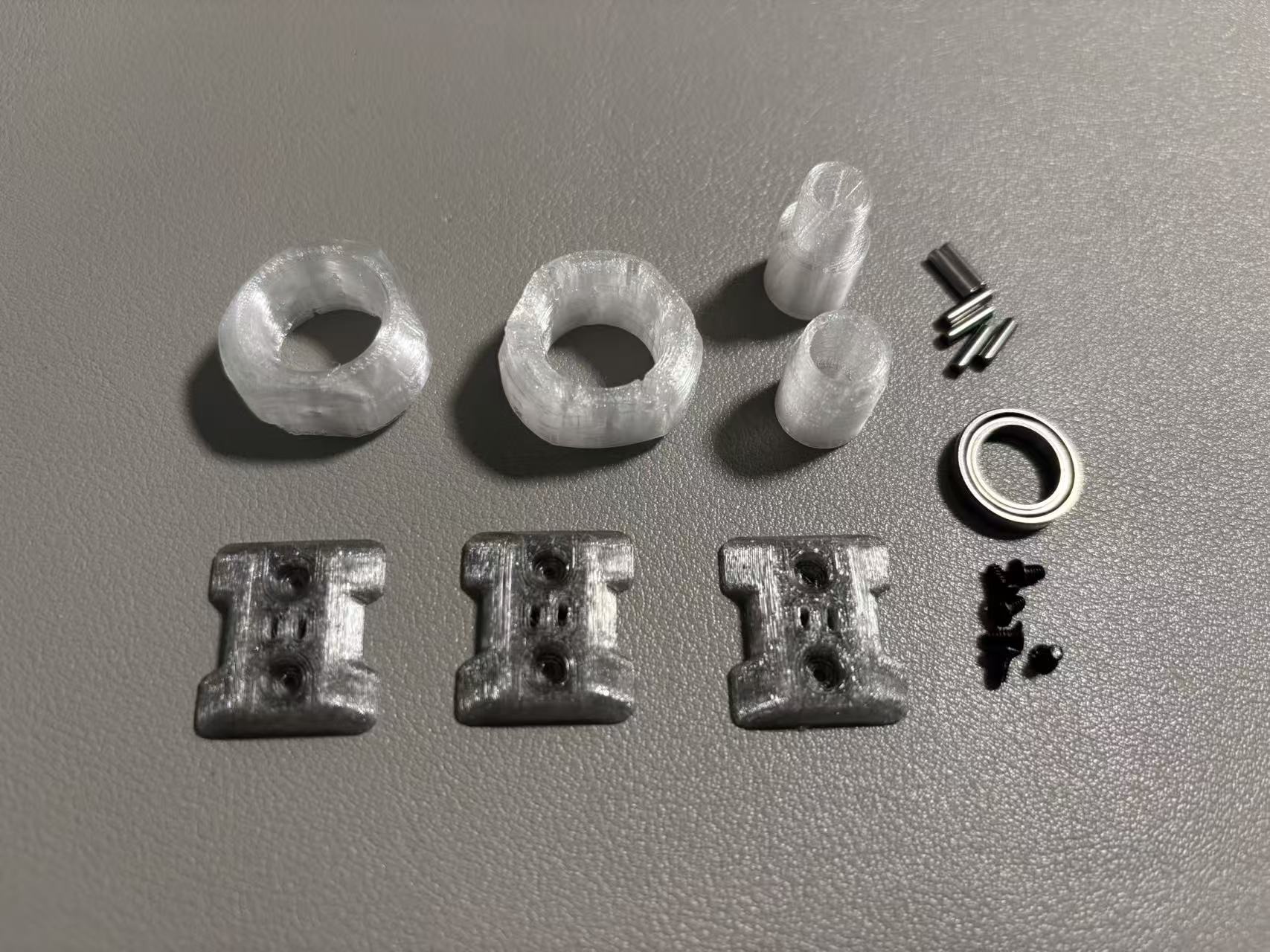

• 零件一览（适配盘1-3）：

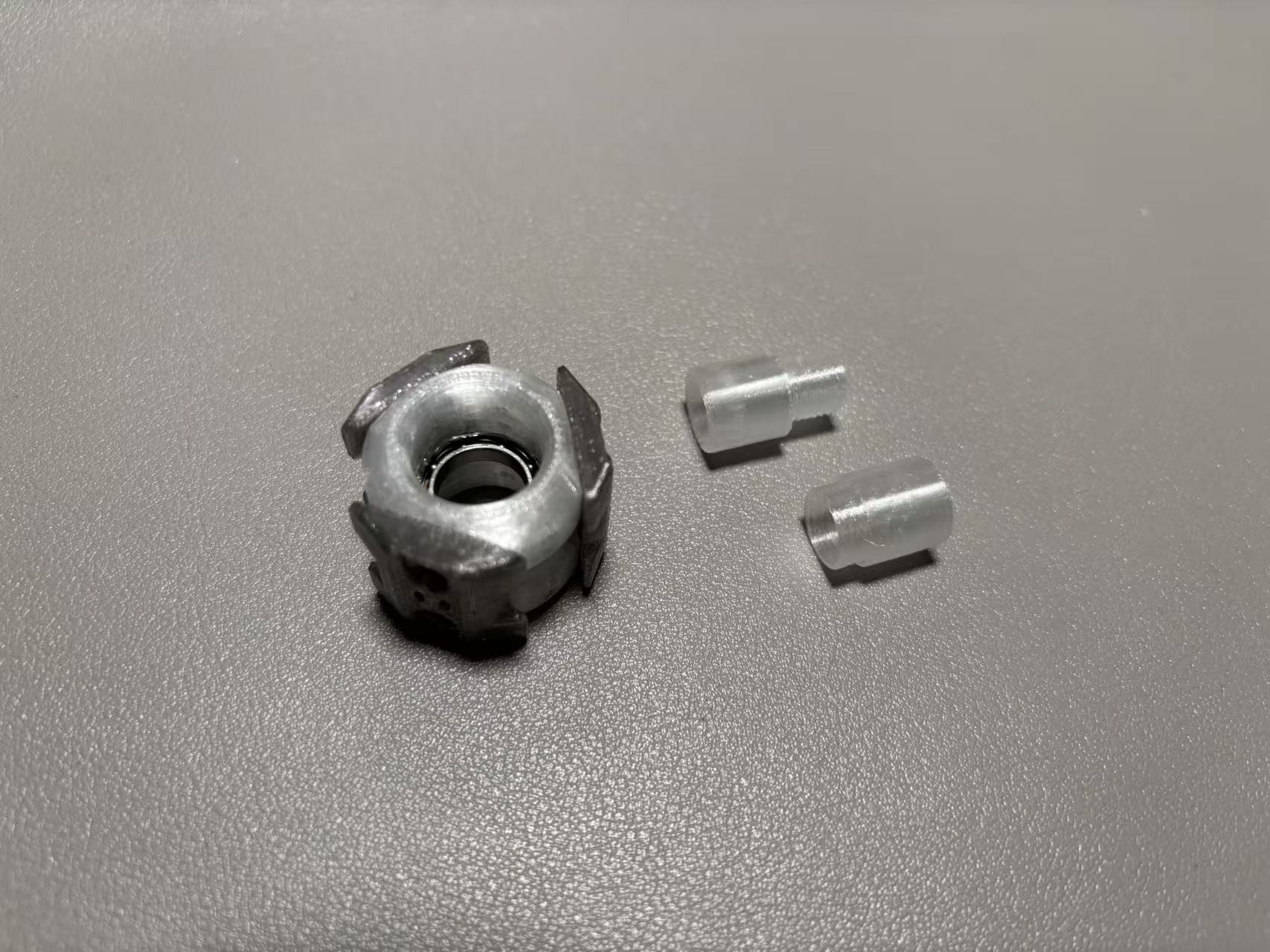

• 装配步骤（适配盘1-3）：

  ①取出两侧六边形主体，安装6条2mm*8mm定位销、6700空转轴承后合并

  ②装上三片外甲，用6颗M2*4mm沉头螺丝固定

  ③顺着螺纹路扭入两侧对锁零件，即完工
