我在去年发布了ns2的散热底座switch2 ns2 散热增强底座（主动&被动散热） - 免费 3D 打印模型 - MakerWorld

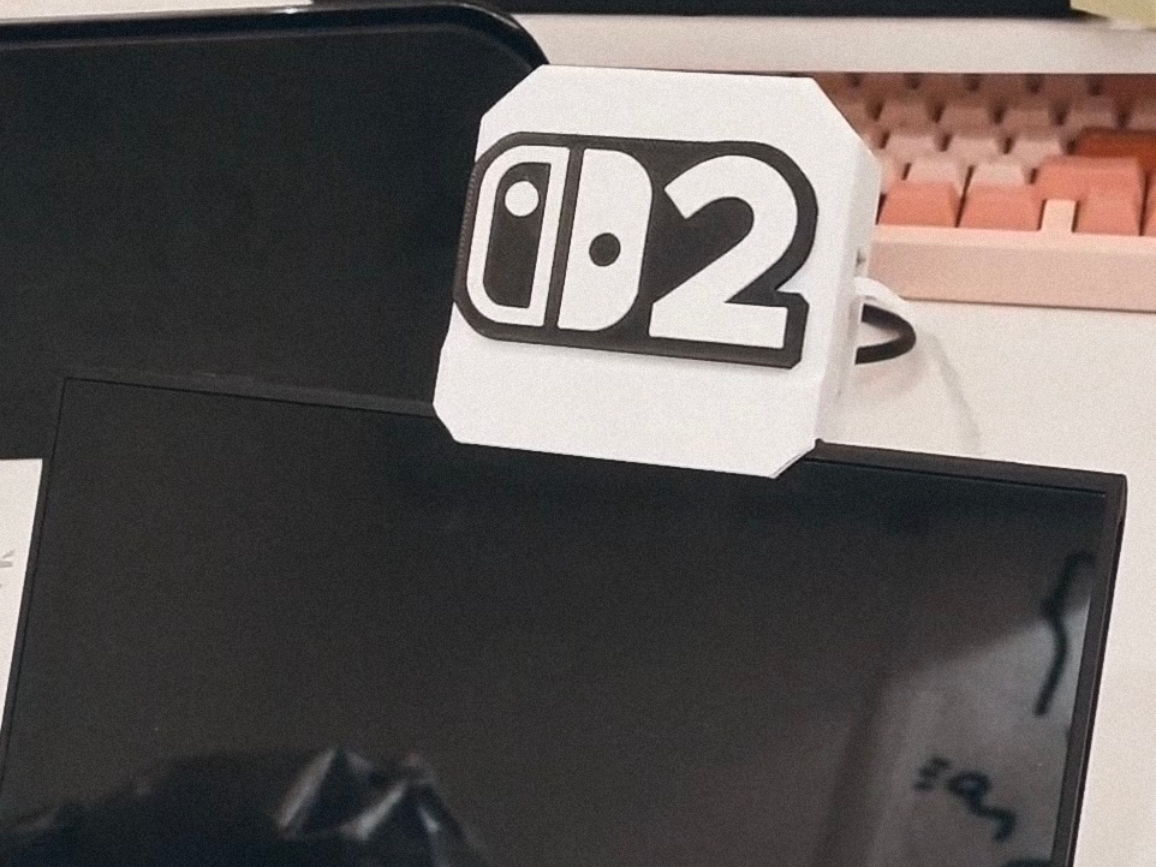

但在后来设计了更好的解决方案，那就是直接从ns2的出风口进行负压抽风散热，可以将热量从ns自身的风道带走，效果更佳。同时风扇由ns上端的typec口供电，可以实现随机器自动启停，底座模式下一劳永逸，无需任何其他操作。

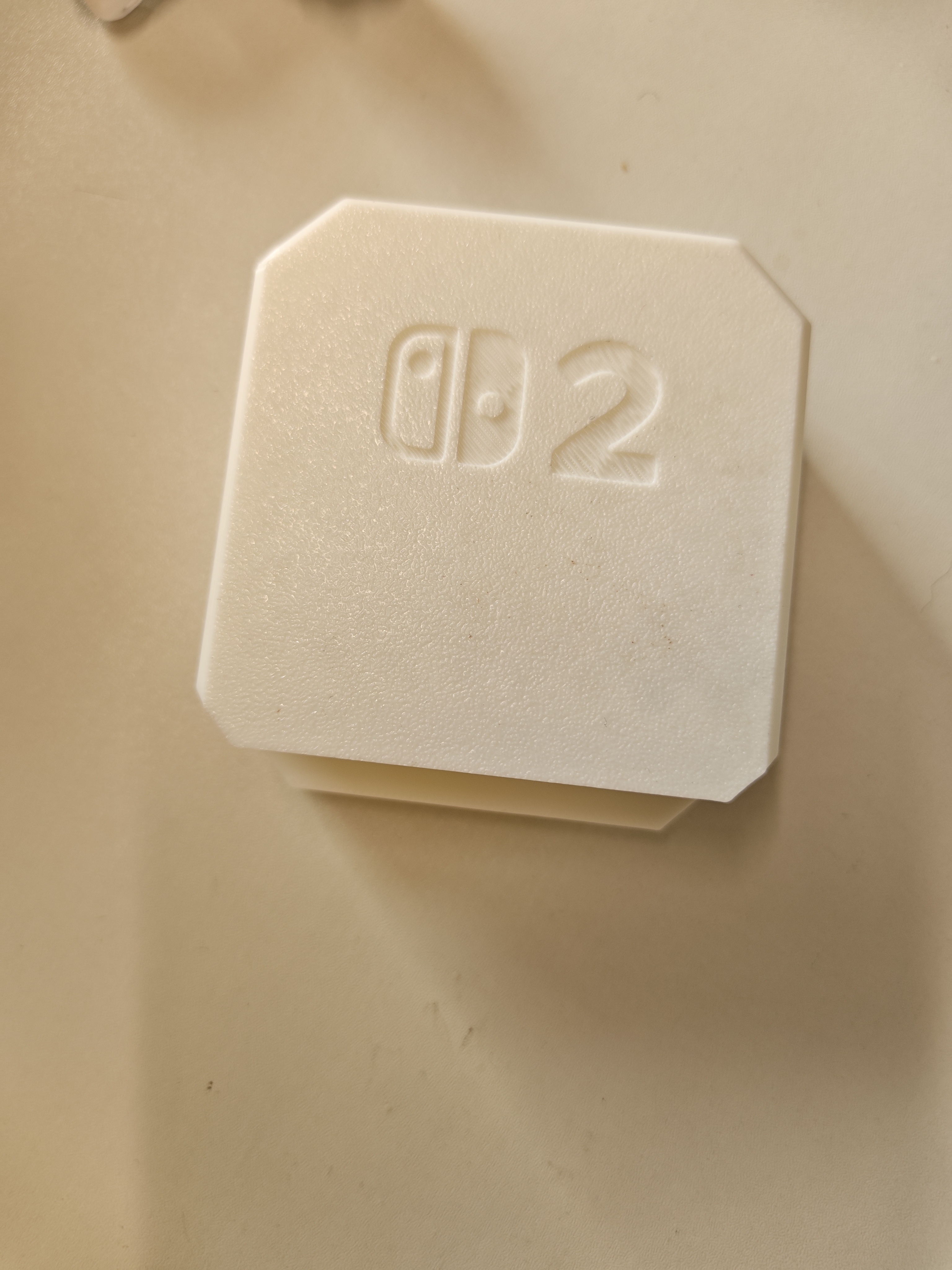

同时还设计了磁贴位置，可以自行贴上喜欢的冰箱贴。完美适配宝可梦151系列冰箱贴！

• 安装散热器前

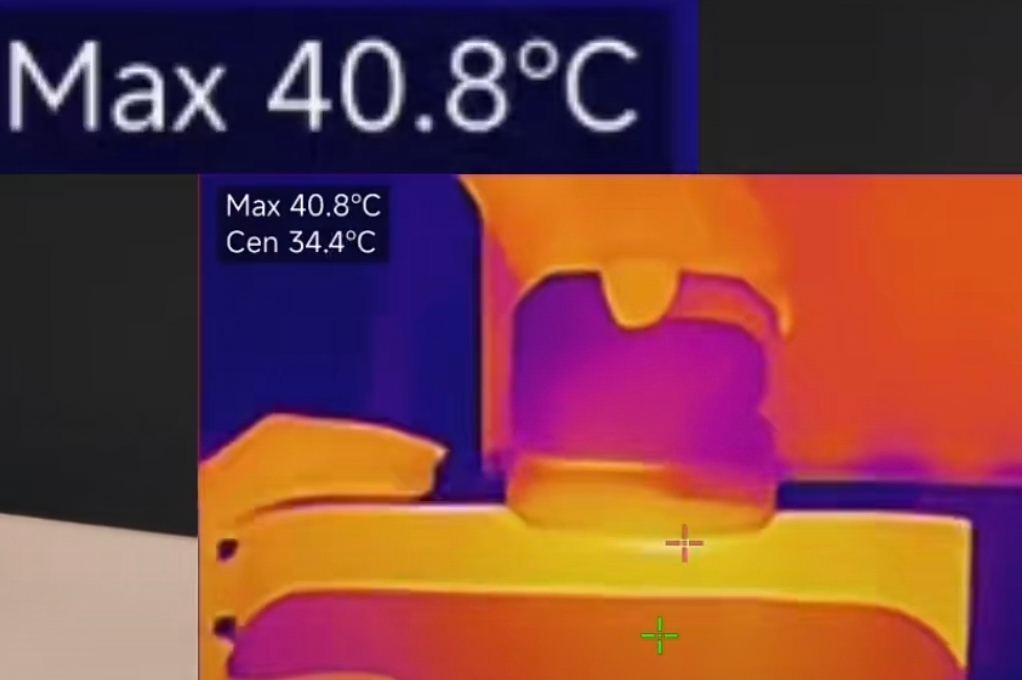

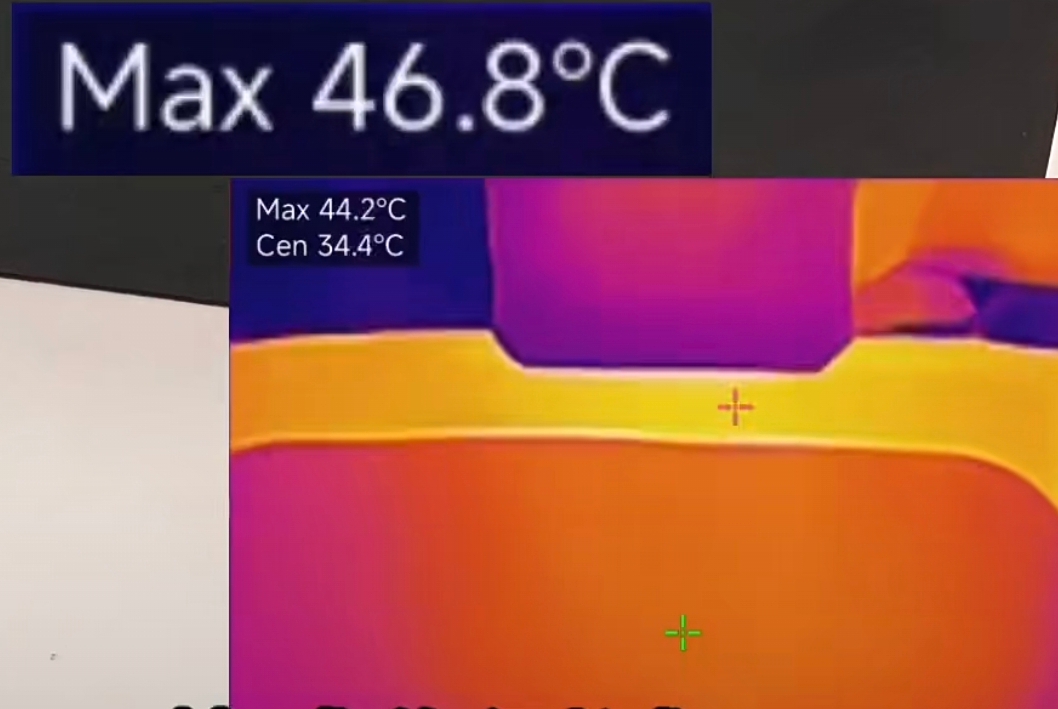

• 散热器工作5分钟后

===============================================

注意事项

• 由于不同厂家的ns2保护壳厚度尺寸不一致，所以仅按裸机设计了尺寸，需要摘壳使用。
• 考虑到出风口温度，建议优先petg打印（pla测试能用但是不保证长期会不会变形）
• 默认冰箱贴版本的前盖需要用pla支撑petg，具体设置见PLA Basic 与 PETG HF、PETG Basic 互相支撑打印指南 | Bambu Lab Wiki
  • 如果机器没有ams或者新手不会换料支撑，可以用单色版打印配置，但是注意单色版没有设计冰箱贴的位置。
• 冰箱贴磁性不宜过大，强磁场可能会影响风扇转动。
• 禁止商用，未授权给任何商家。商家还是要盗我模型的话，助力一下先。
• 如果觉得太麻烦需要成品，我有少量制作售卖，xhs搜"兴趣使然的电锯使"。

===============================================

下面是配件链接以及组装教程，需工具和一定动手能力！！

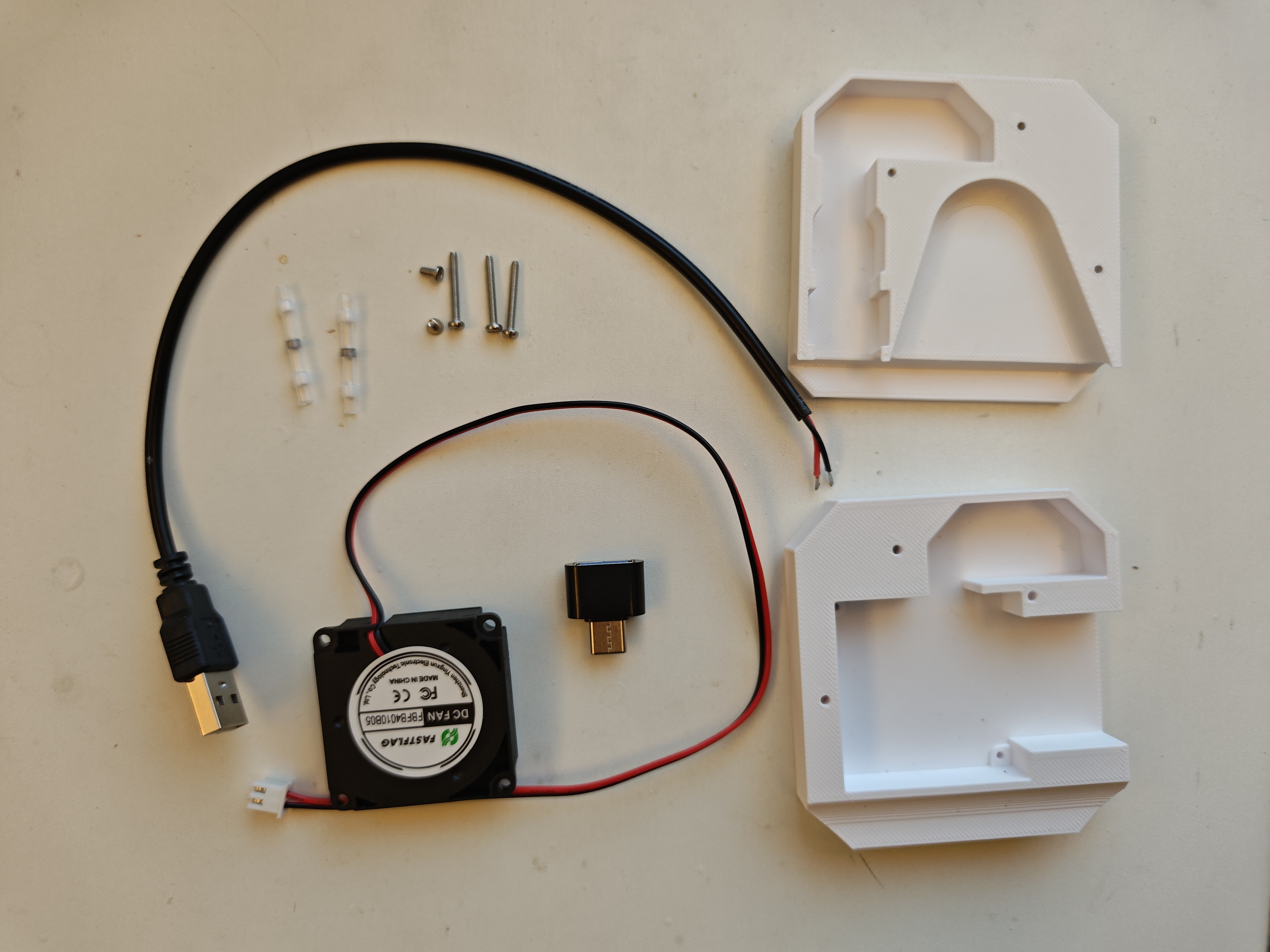

配件列表

• M2*16平头螺丝 3个 黑色304不锈钢十字扁平头螺丝钉薄头大平头CM电脑螺丝钉MM3M4M5M6-tmall.com天猫
• M2*4平头螺丝 2个 黑色304不锈钢十字扁平头螺丝钉薄头大平头CM电脑螺丝钉MM3M4M5M6-tmall.com天猫
• 散热鼓风机 【滚珠轴承5V 6300转（XH2.54插头） FBFB4010B05】4010双滚珠4CM/厘米 5V/12V/24V3D打印机离心涡轮鼓风机散热风扇-tmall.com天猫
• 焊锡环热缩管 2个【0.26-034平方】 绿林焊锡环热缩管绝缘防水软套管接头电线端子免压透明热熔收缩套-tmall.com天猫
• USB公头带线【0.3平方USB公头30CM】 USB 2.0 数据线 供电线 USB公头单头两芯线 全铜 红黑线 30cm长-淘宝网
• Typc转USB 【Typec双面插【塑料款】适用华为手机OTG转接头Type-c转USB3.0U盘读卡器适用vivo荣耀OPPO-淘宝网
  • 这个转换器不仅仅是为了转换供电口型号，也是为了诱骗typec供电握手，不可省略。
• 引磁片【3厘米，黑色或白色自行选择】引磁片车载手机支架导航磁吸贴片黑白红金银纯色通用粘贴铁片超薄-淘宝网
• （非必需）ns2 logo冰箱贴磁铁【直径15mm厚度1mm】N52圆形钕铁硼超强力磁铁镀镍迷你小吸铁石高强度超薄强磁铁贴片-淘宝网

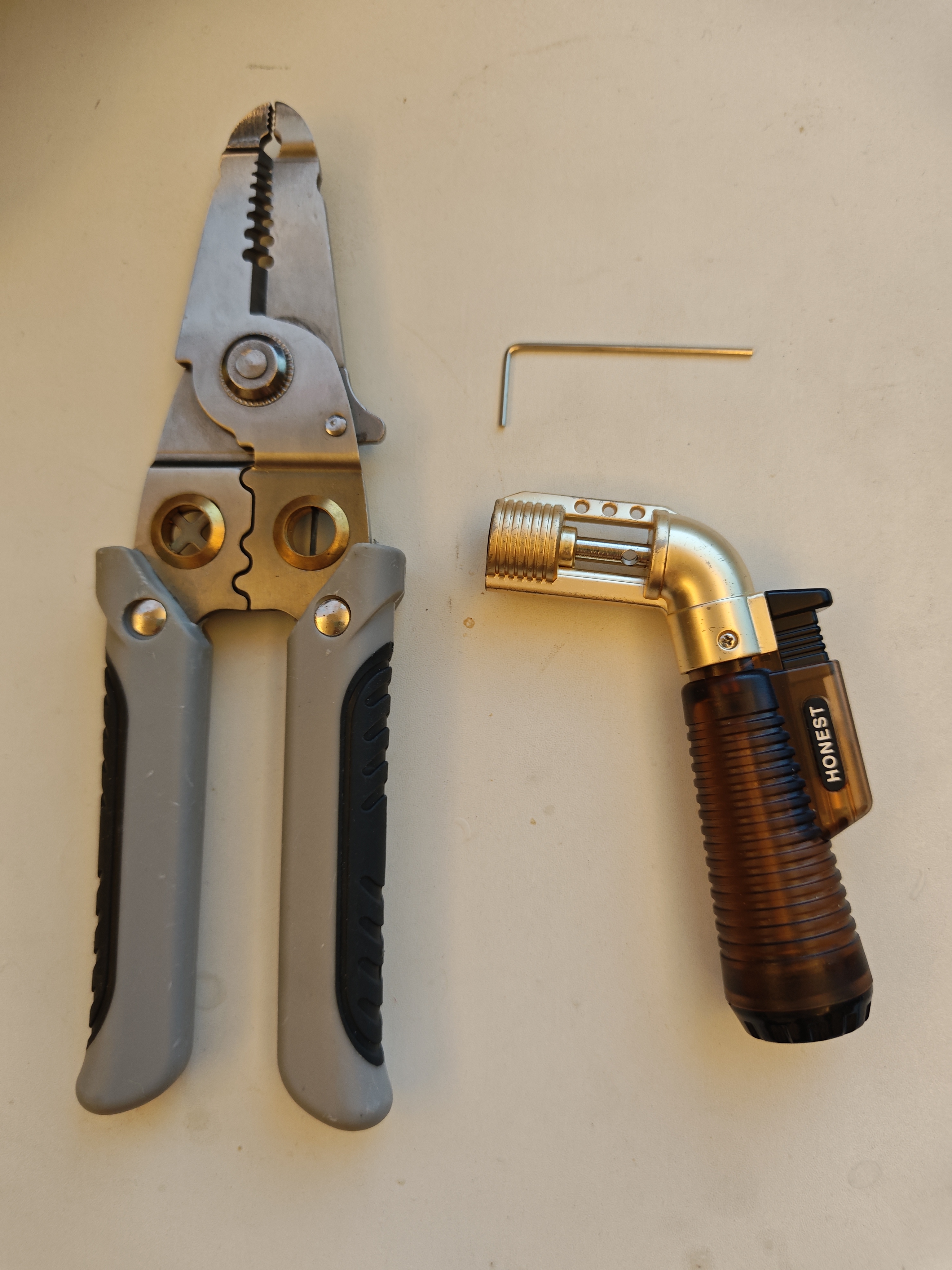

• 必需工具：剥线钳、防风火机、和m2螺丝匹配的螺丝刀

组装过程：

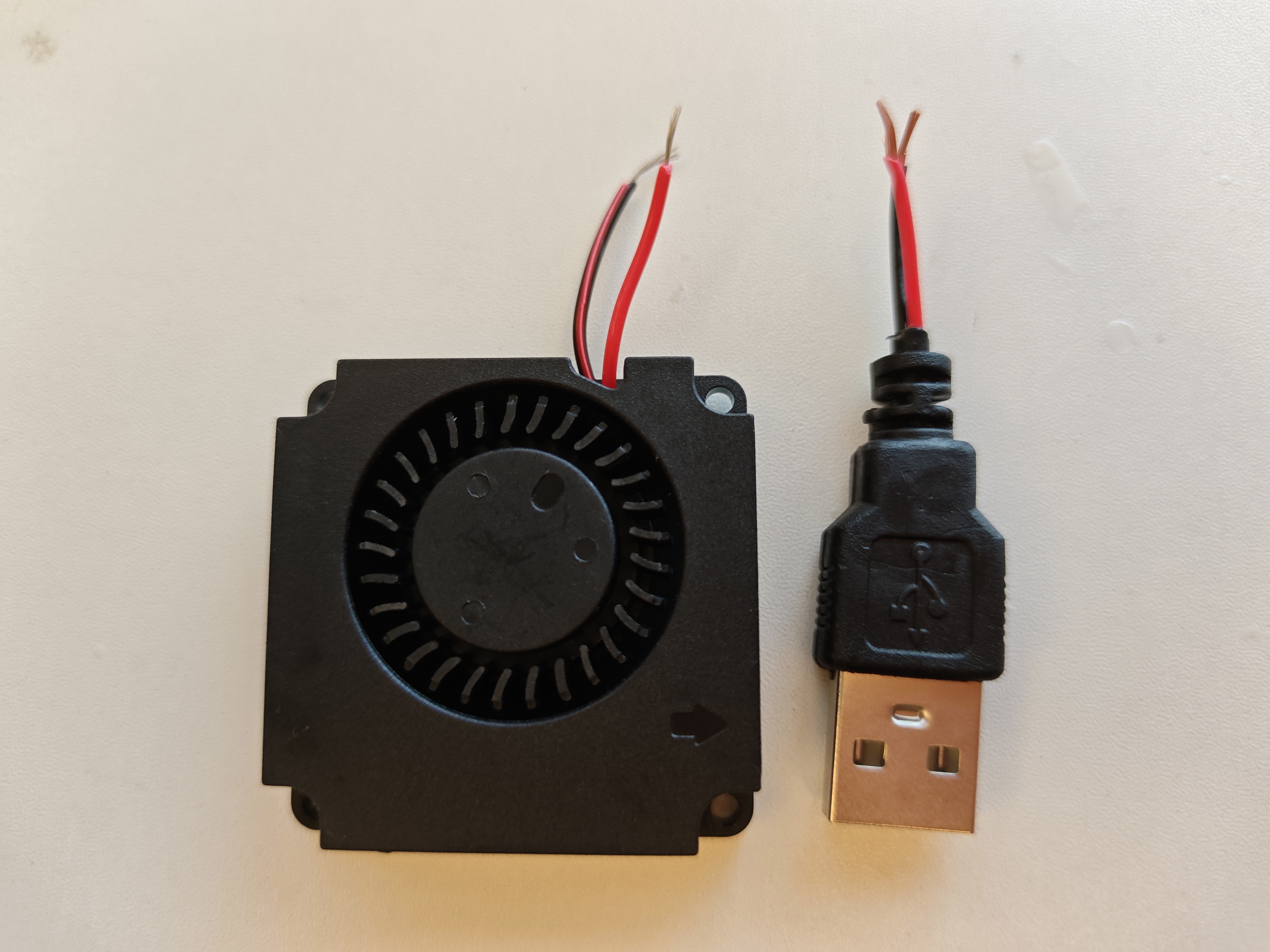

1. 剪短风扇和usb公头的导线至2cm左右

2. 用剥线钳从根部剥掉USB的黑色外皮，将红黑导线剥出5mm左右铜线；风扇的红黑导线也剥出5mm左右铜线

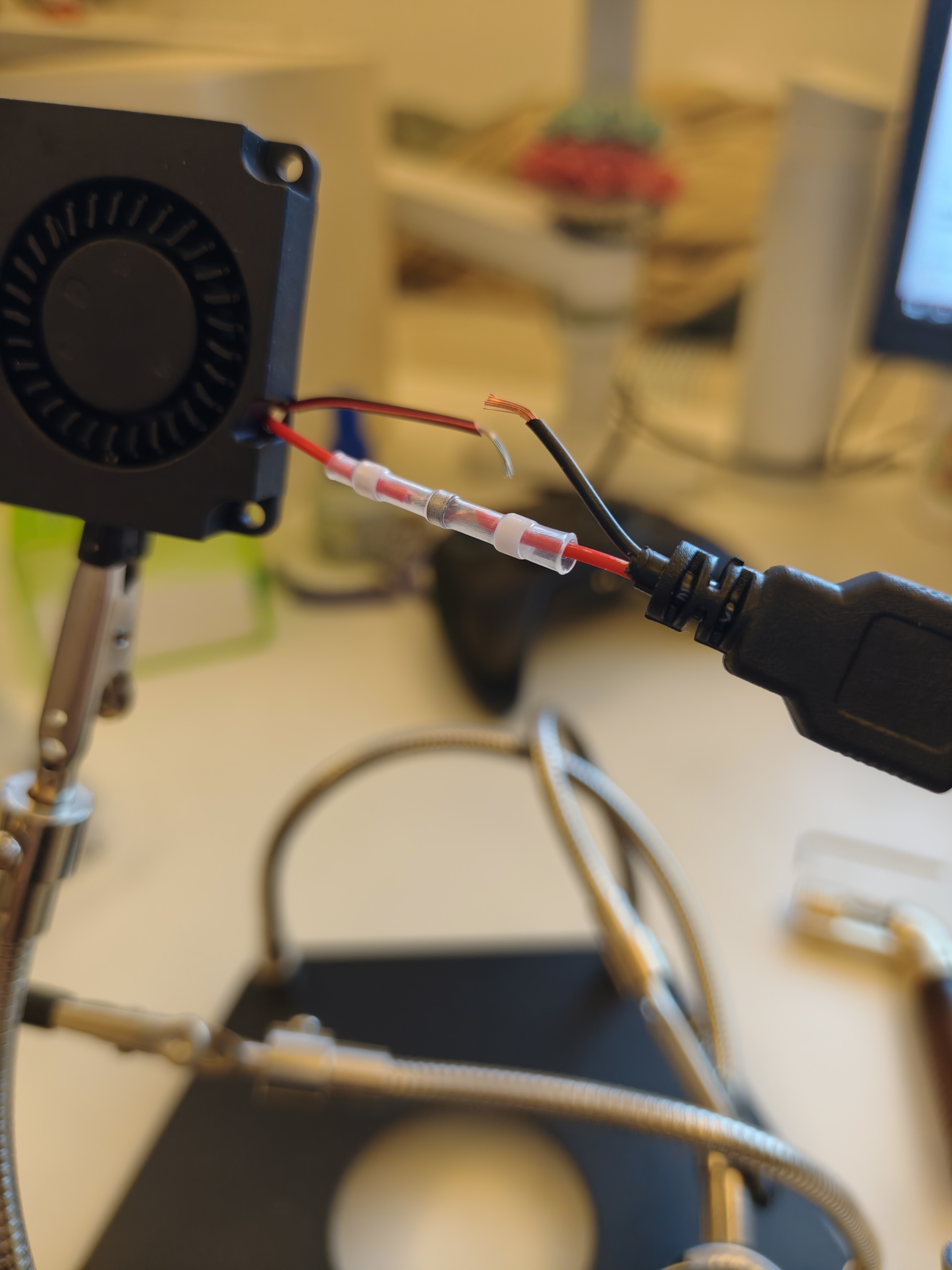

3. 将两根红色导线头对头插入热缩管中，铜线头在中间焊锡环的位置重叠

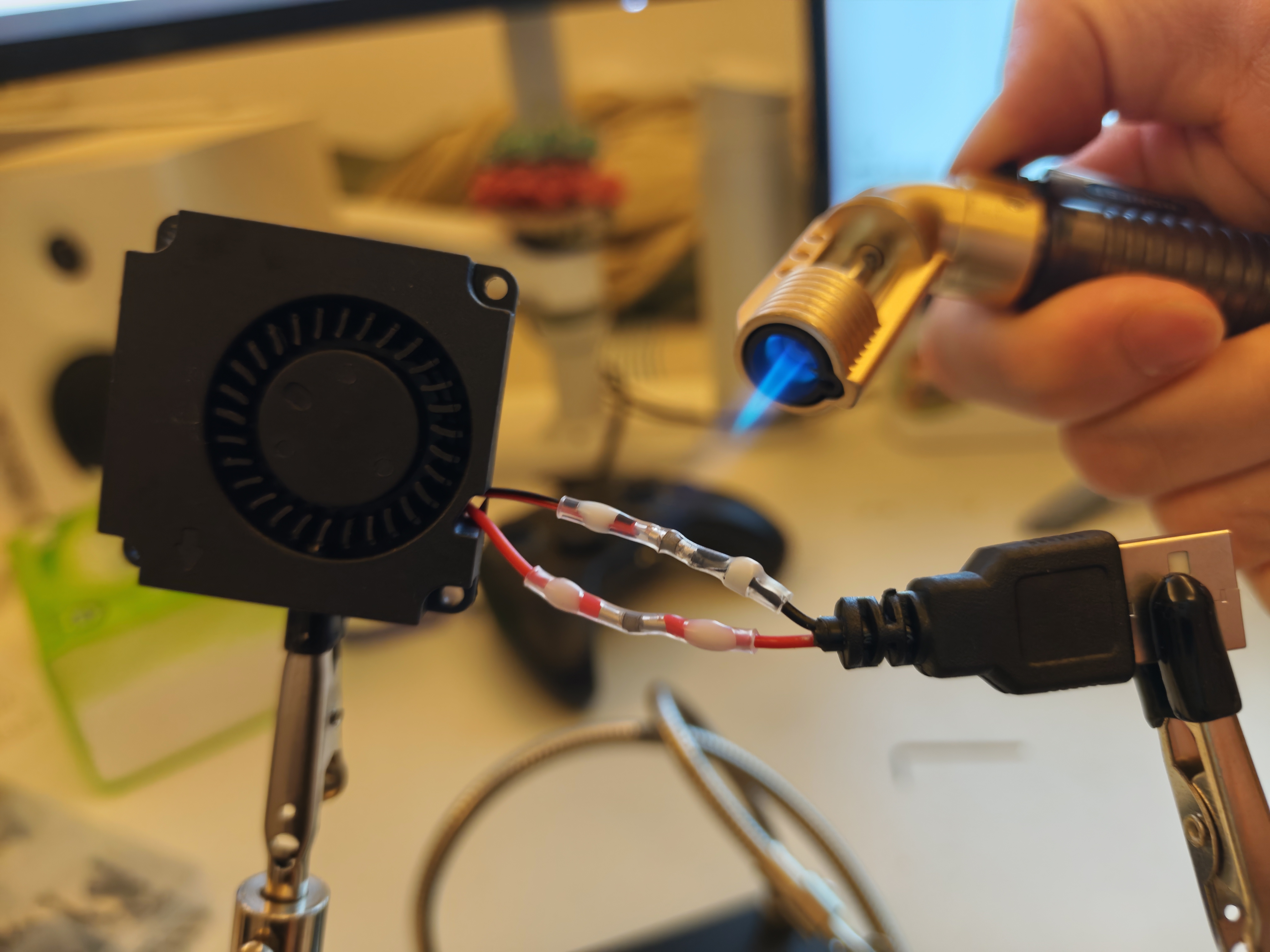

4. 两个黑色导线同理。位置对齐后用防风火机少量多次加热热缩管，直到看见焊锡融化包裹在导线上，则焊接完成。

   • 我使用的是夹爪工作台固定的这两个配件，如果没有的话可以自行寻找方便打火机加热的位置，例如水泥地面或两张桌子中间的悬空。
   • 以上步骤本质上只是为了获得一套导线足够短的usb直流供电风扇，如果有其他工具能实现也是可以的（例如烙铁+电工胶布、甚至直接找店铺定制长度）

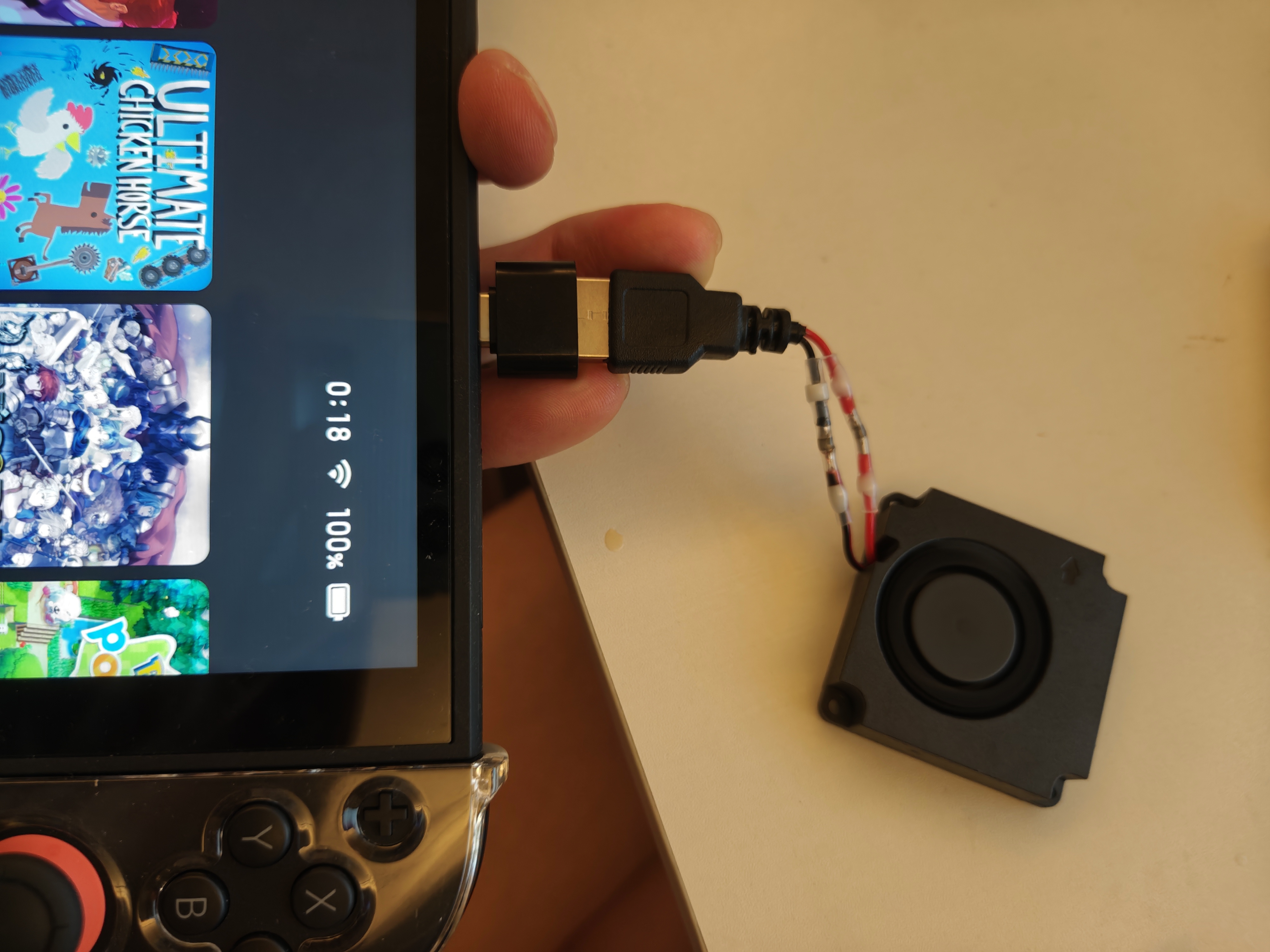

5. 将typec转换头插入USB公头，并整体插在ns2的typec口，测试风扇是否正常工作

   • 测试时需要保证usb压紧。略微松动接头风扇就会接触不良而停转这是正常的，实际在散热器的槽位中会用过盈配合保证接触的紧密。

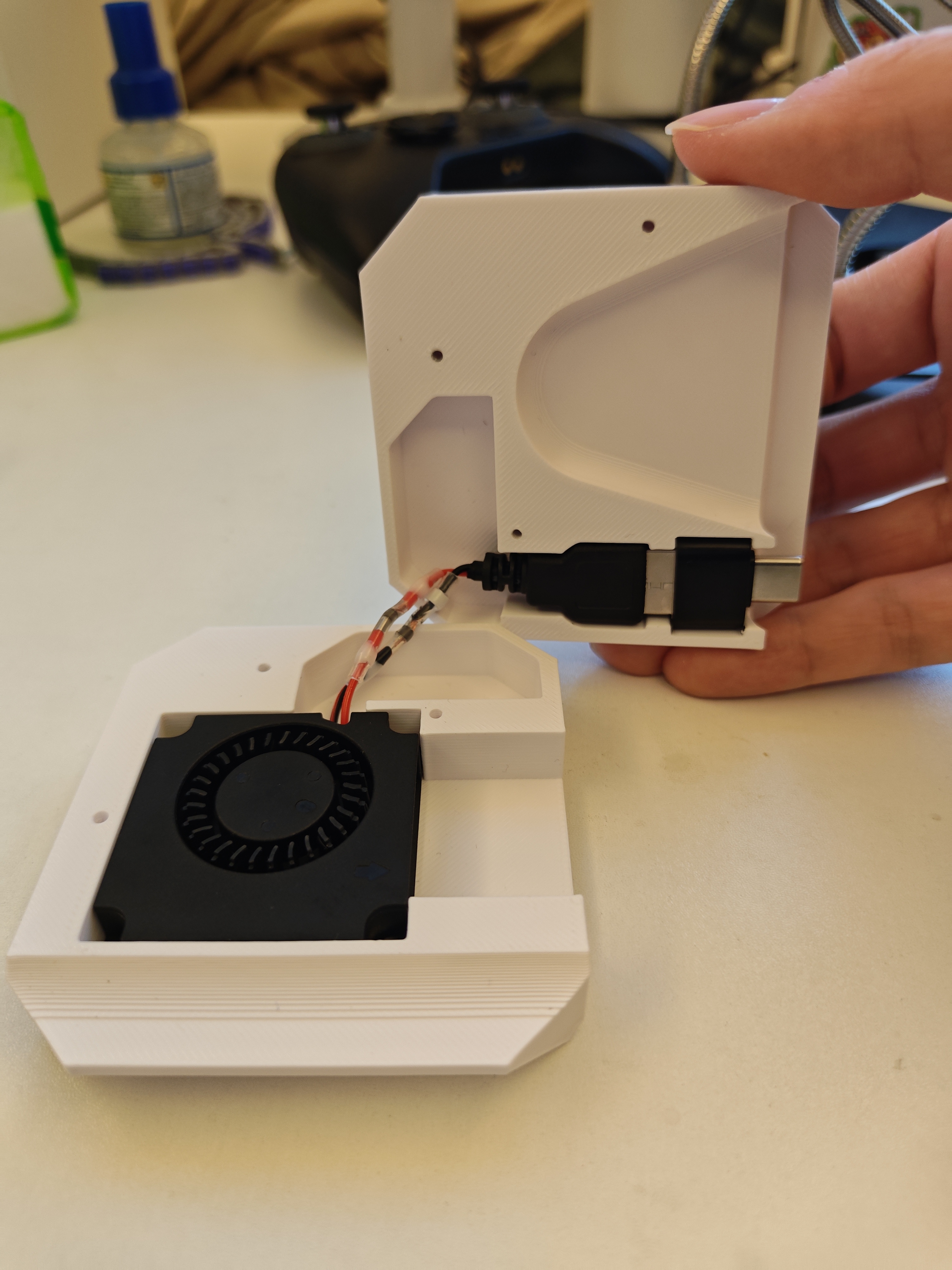

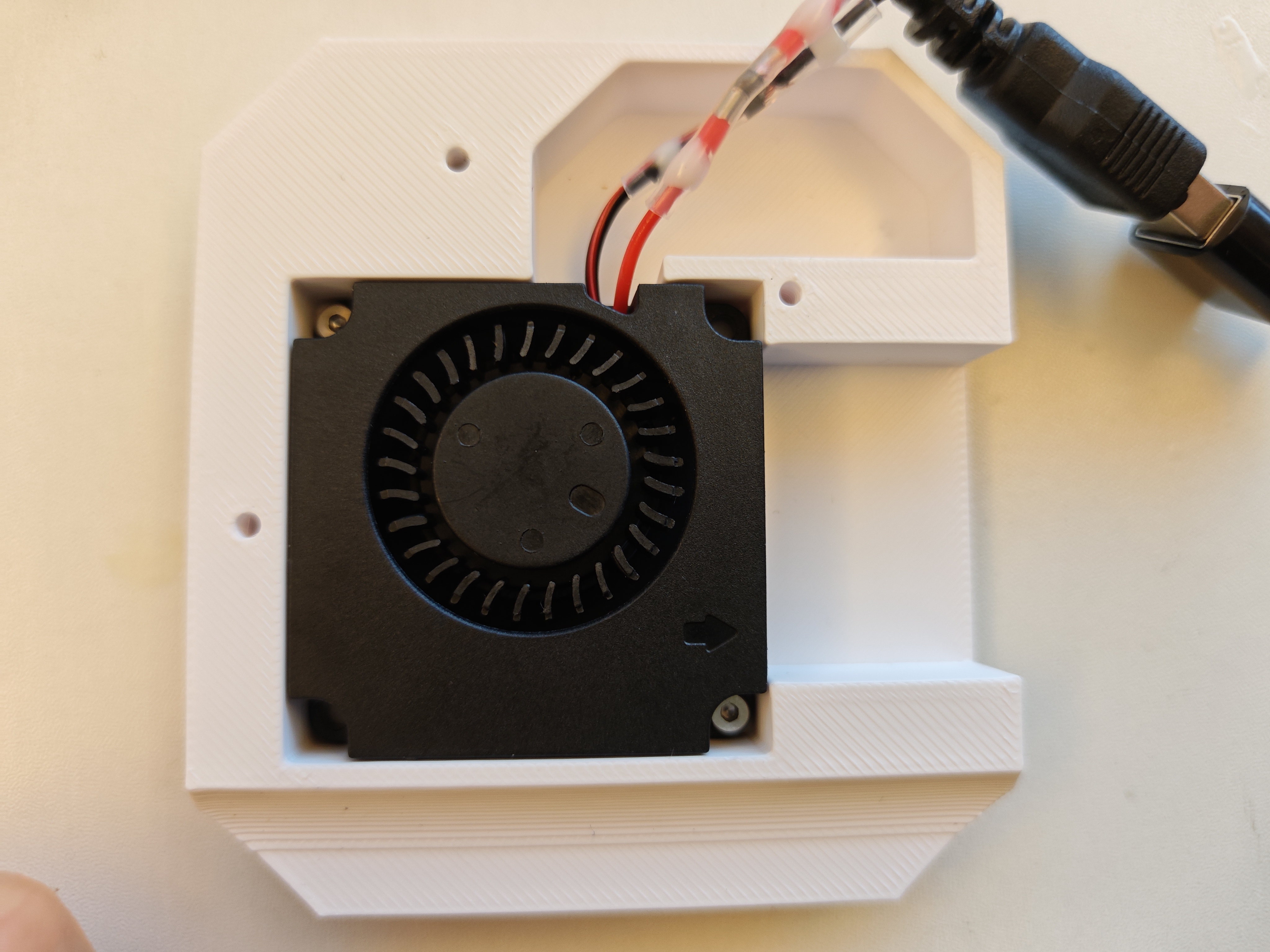

6. 将风扇用两个m2*4的螺丝固定至散热器后盖



7. 将usb+typce接头压入散热器前盖，确保贴合

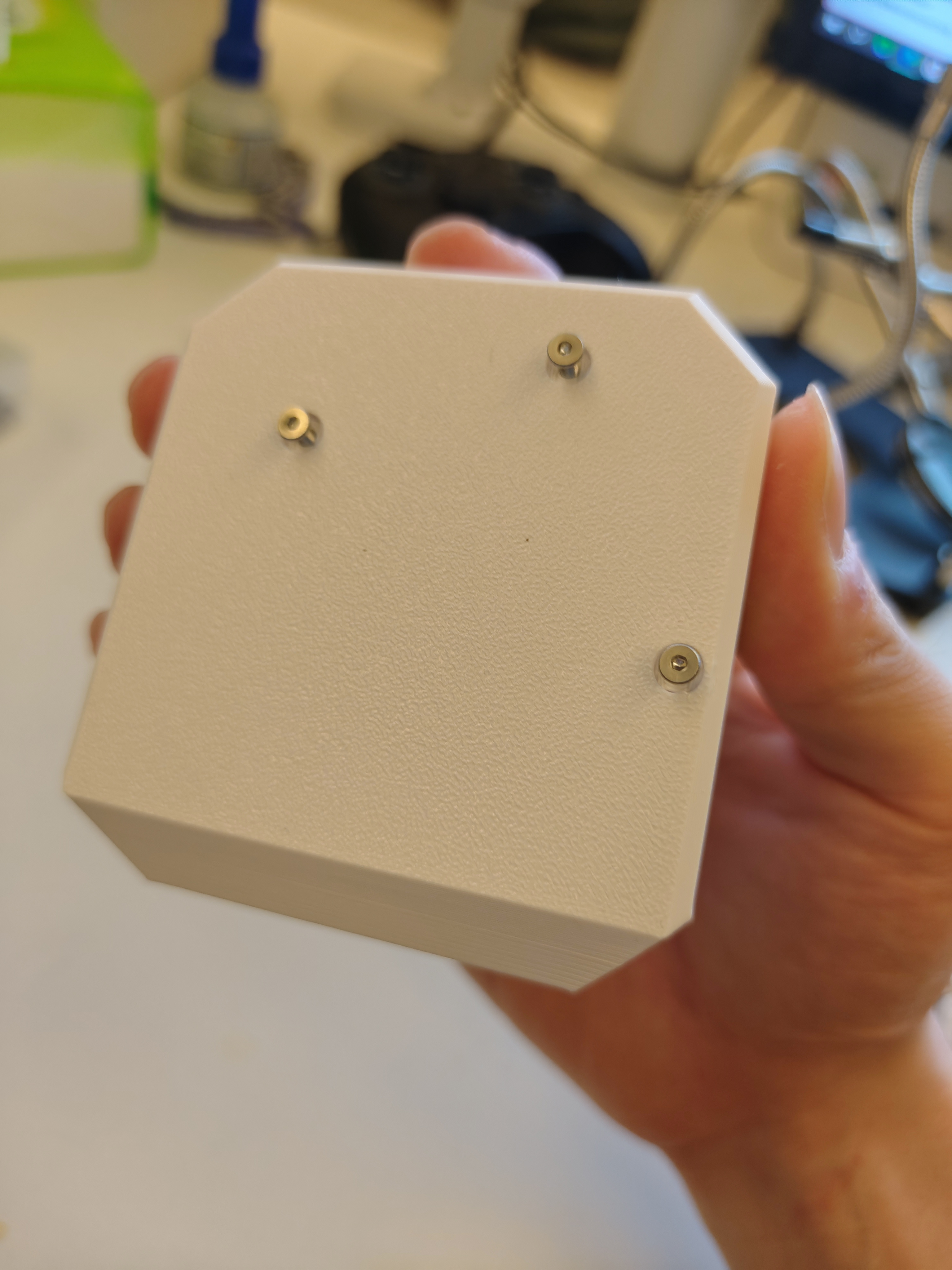

8. 合起前后盖，用3个m2*16的螺丝固定

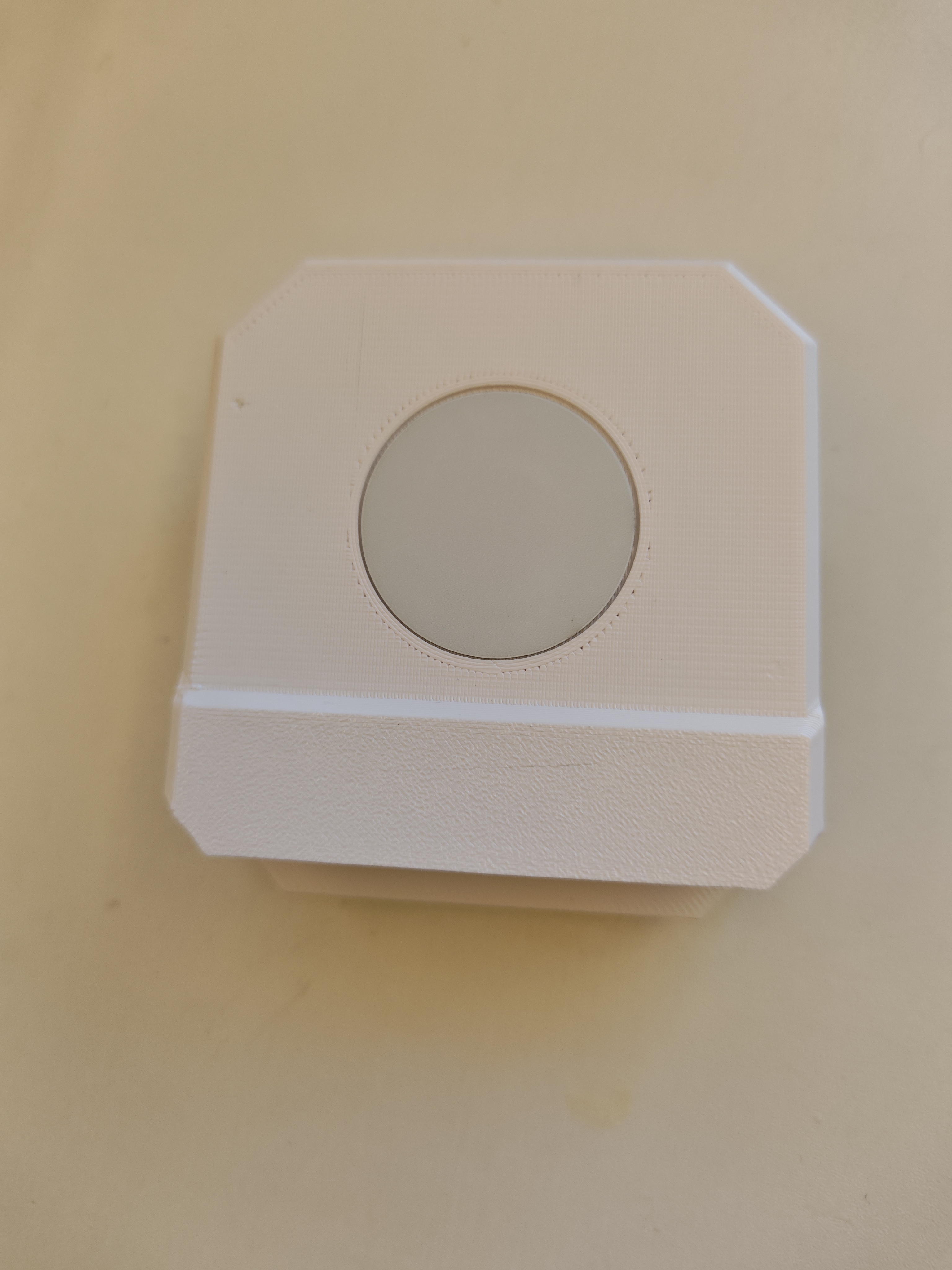

9. 将引磁贴贴在前盖正面的凹槽中（如果觉得粘性不足可以预涂强力胶），完成。
