⚙️ Système de Transmission Complet : Du Moteur aux Roues

Plongez au cœur de la mécanique automobile avec ce modèle fonctionnel et éducatif ! Cette maquette imprimable en 3D décompose l'intégralité d'une chaîne de traction. Grâce à son code couleur intuitif, elle est parfaite pour comprendre comment la puissance passe du piston jusqu'au sol.

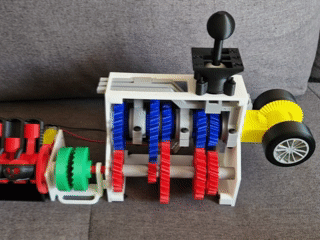

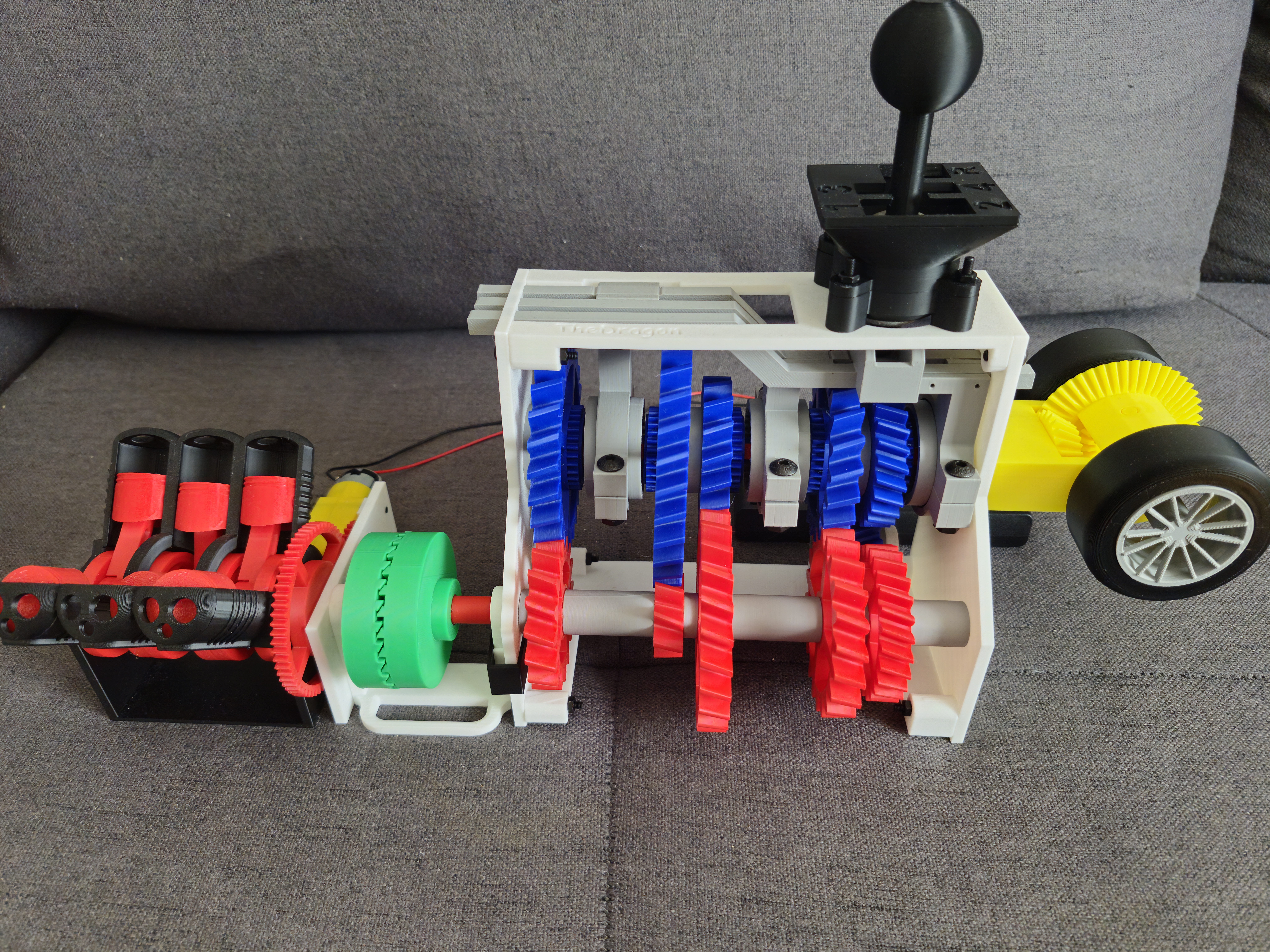

🔍 Détails du Modèle

Chaque sous-système a été coloré pour une identification immédiate de sa fonction :

• Moteur (Rouge & Noir) : Le cœur du système qui génère le mouvement de rotation.
• Embrayage (Vert) : Le lien débrayable entre le moteur et la transmission.
• Boîte de Vitesses (Rouge & Bleu) : Un système à plusieurs rapports pour adapter la force et la vitesse.
• Différentiel (Jaune) : La pièce finale qui répartit la puissance vers les roues, permettant des virages fluides.

🛠️ Matériel Requis (BOM)

Pour faire fonctionner ce modèle, vous aurez besoin des composants suivants :

Électronique :

• Moteur DC : Moteur DC 3V-12V (type Gebildet)
• Alimentation : Support de batterie 12V (8xAA) avec interrupteur
  • Note : Il est fortement conseillé d'utiliser du 12V. Une tension inférieure risque de ne pas fournir assez de couple pour entraîner l'ensemble des engrenages.

Visserie & Montage :

• Vis M4 : 12x M425mm | 4x M420mm | 2x M4*12mm
• Vis M3 : 2x M3*35mm
• Écrous : 18x M4 | 2x M3
• Consommables : Colle plastique (type glue) pour fixer certaines pièces fixes.

📺 Guide de Montage Vidéo

Ne vous perdez pas dans les engrenages ! J'ai réalisé un tutoriel vidéo complet pour vous accompagner étape par étape dans l'assemblage de ce modèle complexe.

⚠️ Les pièce on tous des nom référencer ne vous tromper pas

👉 Regarder le tutoriel de montage ici
