Descrição
双点阵重力感应沙漏
这是一款软硬件结合的互动电子沙漏，核心由3D 打印外壳 + ESP32 C3 主控 + 双 MAX7219 点阵板 + MPU6050 陀螺仪组成。无需复杂机械结构，通过代码模拟沙粒流动效果，倾斜设备时，点阵内的 “沙粒” 会随重力方向移动，完美还原真实沙漏的物理交互感。
硬件清单（与外壳完美适配）
另：还需要四颗M3*15的平口螺丝进行最后的组装。

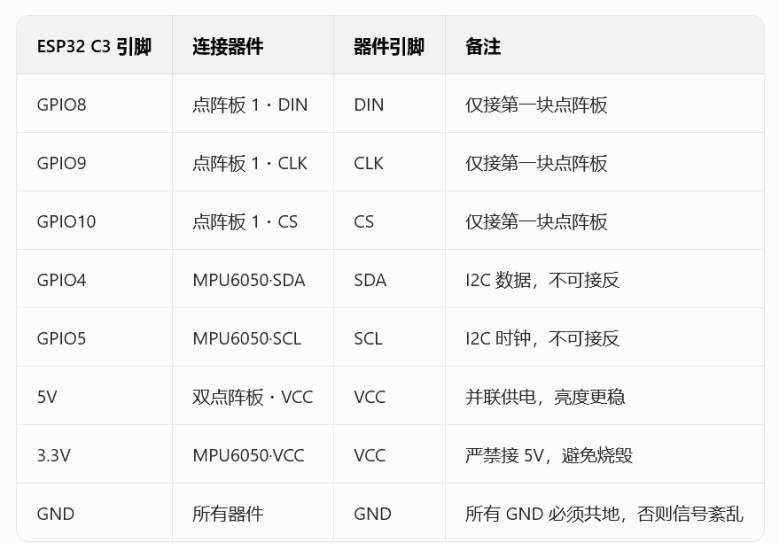

接线端口对照表
- 双点阵板级联（必做！）
第一块点阵板（靠近 ESP32）的 DOUT → 第二块点阵板的 DIN
两块板的 VCC/GND 各自并联，再接入 ESP32 的 5V/GND

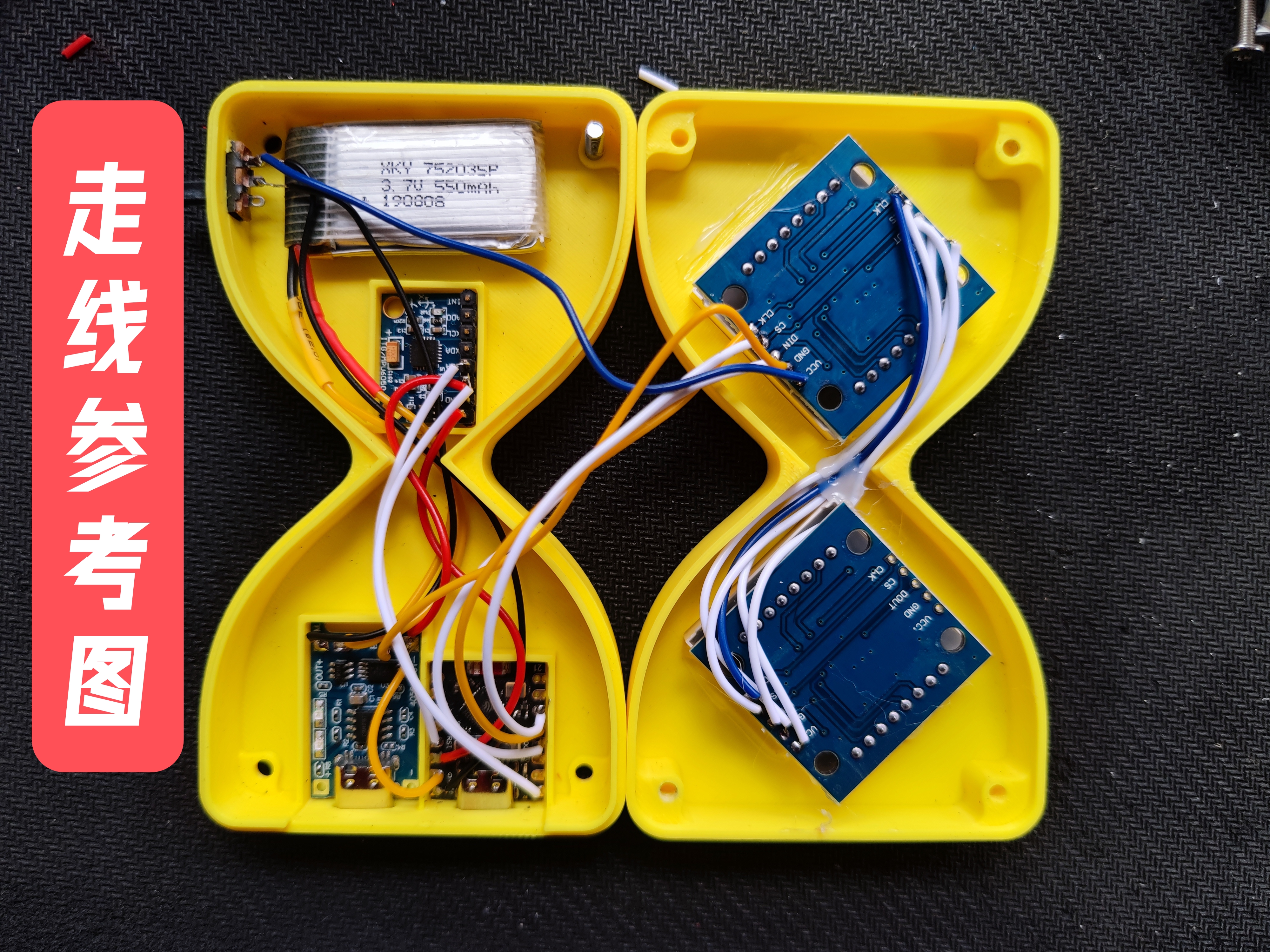

走线参考图
注意事项：陀螺仪和点阵板的位置以及方向千万不要弄错，仔细观察上图中的方向和位置再进行焊接。
