模块化设计，搭积木一样任意尺寸的绿植补光灯来啦~

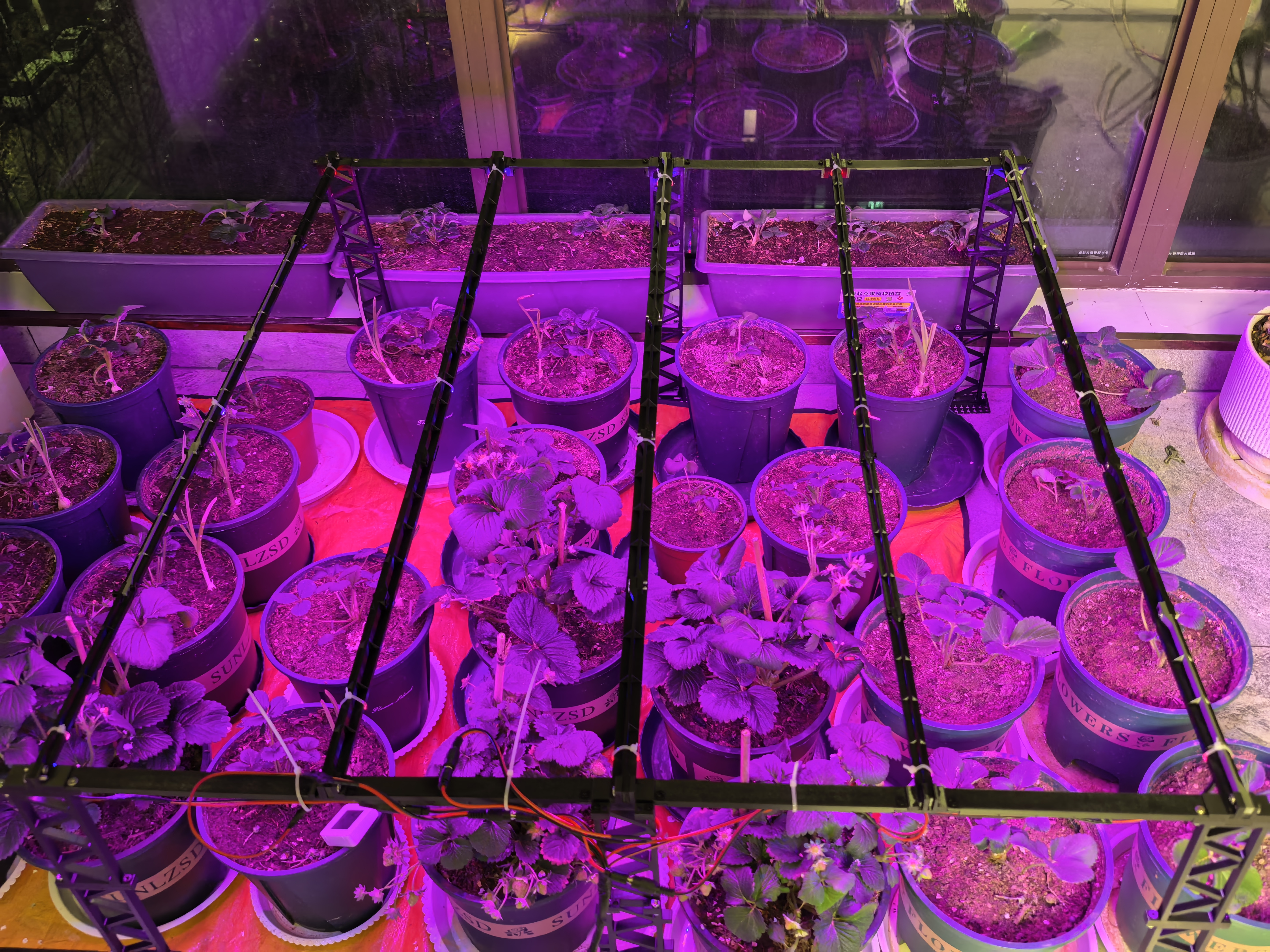

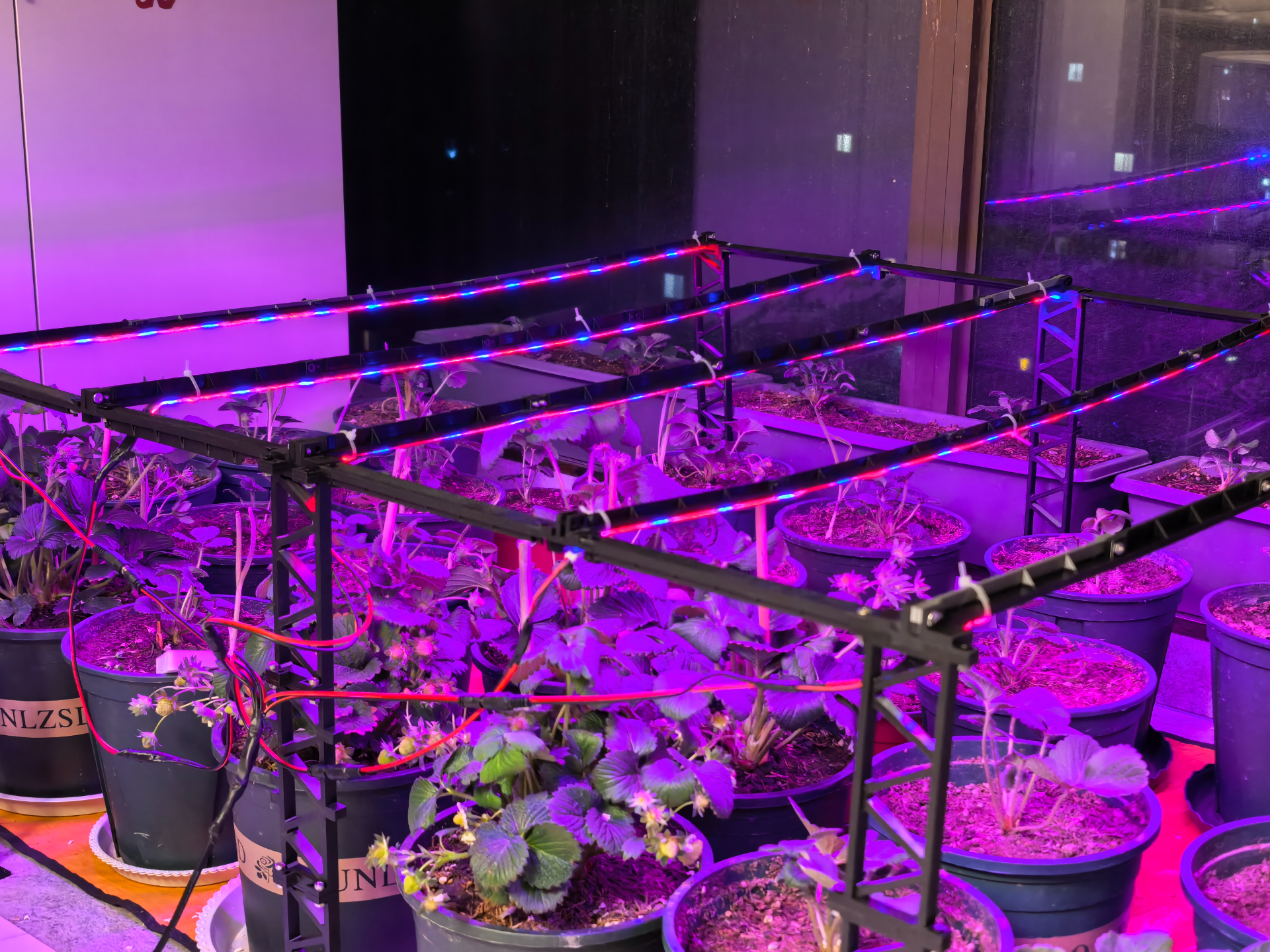

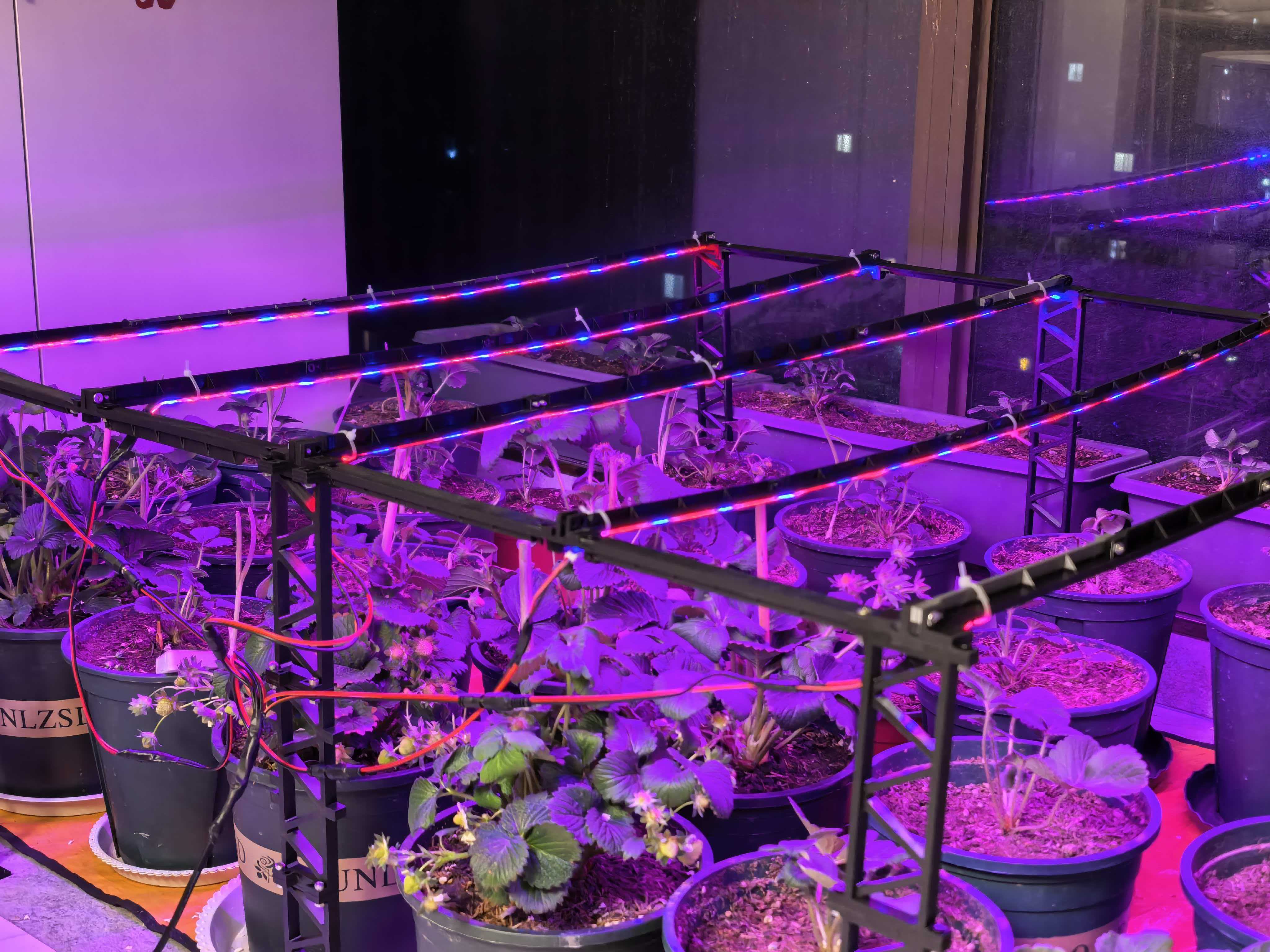

本来是冬天做好的，种了一阳台草莓，光照严重不足，因为面积较大，某宝同类型的补光灯动辄二百多，就设计了这样一套补光灯。图上尺寸是1m*1m，灯带离地50cm左右，可以覆盖5列一米的绿植。可以根据需要组合为任意尺寸。

整体成本如下：

灯光电路部分：
12v5050红蓝补光灯（1米5块多）；
12v电源（根据需要计算功率，1米12w，5米60w记得留冗余，约8元）；
dc公母带线接口6套（约2元，其中一套作为总线需要粗一些，我用了0.75平方的线，其他的0.3平方就很足够了）。

算下来五米的灯带总花费40元左右。

耗材部分：

建议最最便宜的丑颜色petg，耗材量较大，已经尽力镂空减重了。

全部零件仅5种：

灯杆主体、支架、横梁、底座和连接块（有底座和无底座），以下会以大小连接块区分。

设计了一套模块化的接口，全部使用m4螺丝（长短皆可），实际配合都比较紧，螺丝不需要每个都拧，也不需要拧很紧，不松动就行。两端需要有底座连接块与底座支架连接，中间不需要那么多底座，可以根据材料强度选择底座数量，灯杆和横梁用无底座连接块连接。示意图如下。

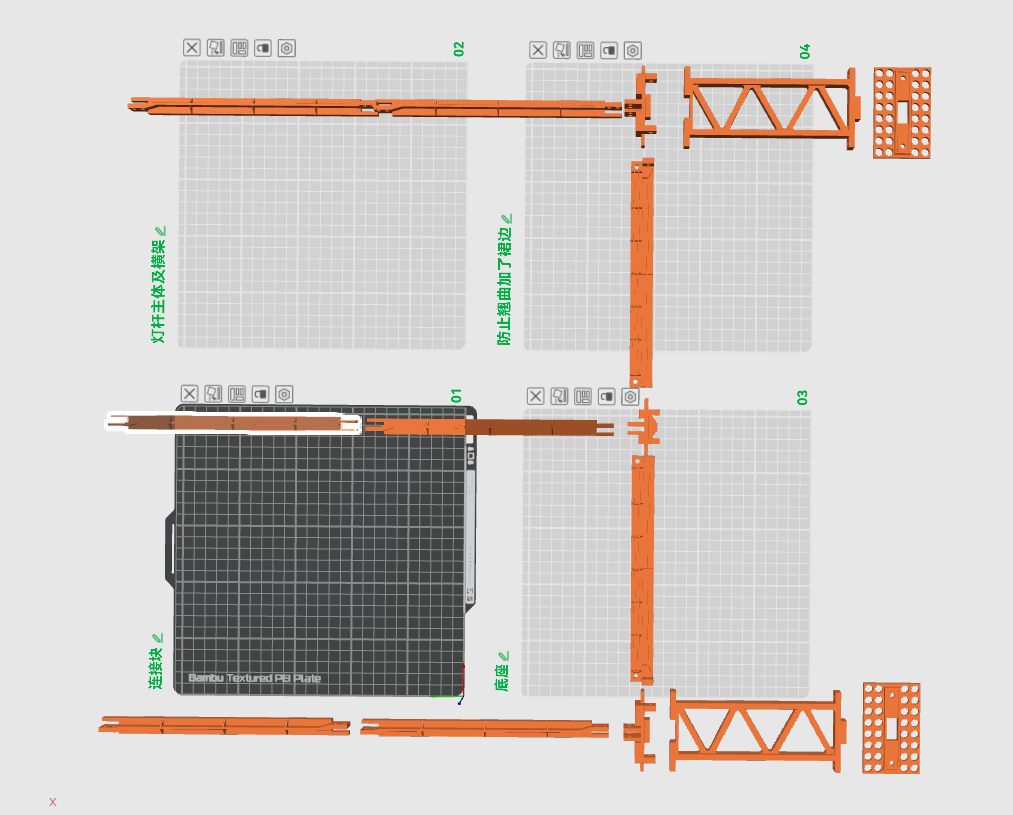

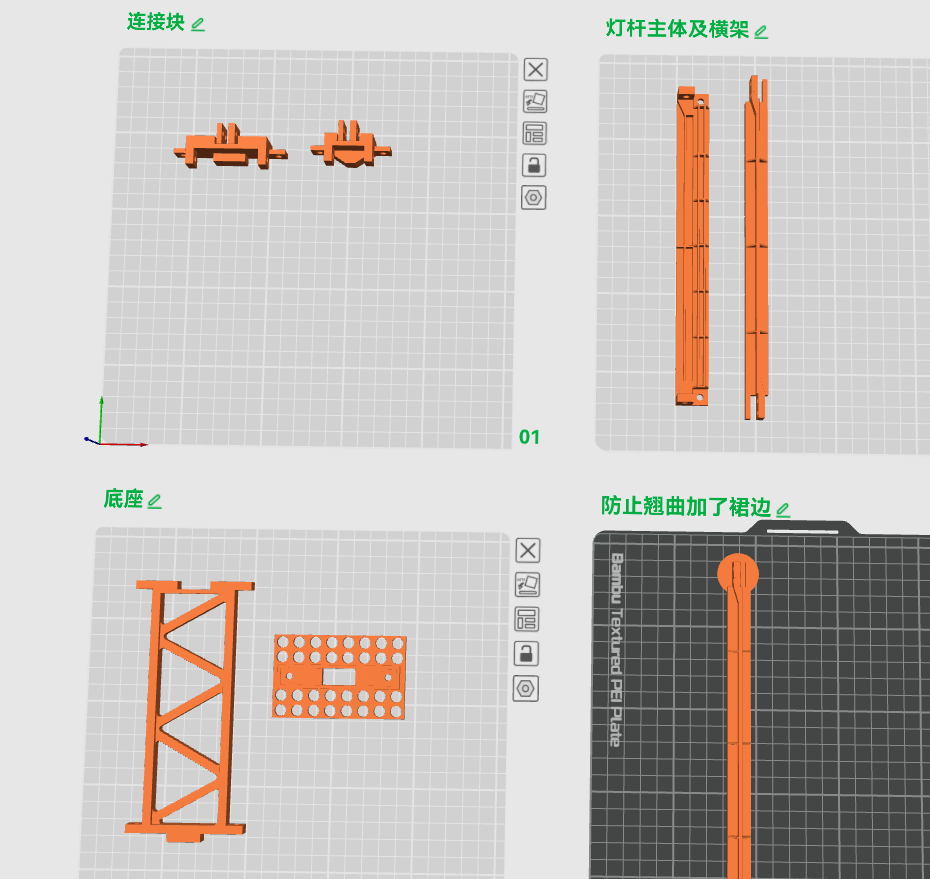

灯杆为18.8cm一根，算上接口5根为1米；支架为15cm一根，算上接口3根为46cm；连接横梁为20cm，我种植的密度较大，一盆挨着一盆，每根灯带间距为20cm。为了方便计算，分盘切好了几种常用的尺寸。
例如3米3列的补光灯：灯架主体*15（3根）+支架*12（4根）+底座*4+有底座连接块*4+无底座连接块*2。

可以直接下载发布的配置，无特殊打印要求，只要够结实就行。因为尺寸巨大，安装好后有些许下垂是正常的。毕竟只是普通petg，但是无需担心强度，已经用了半年了毫无问题。

有什么建议欢迎留言，方便我更改~

以下是详细安装说明：

1.灯杆主体。

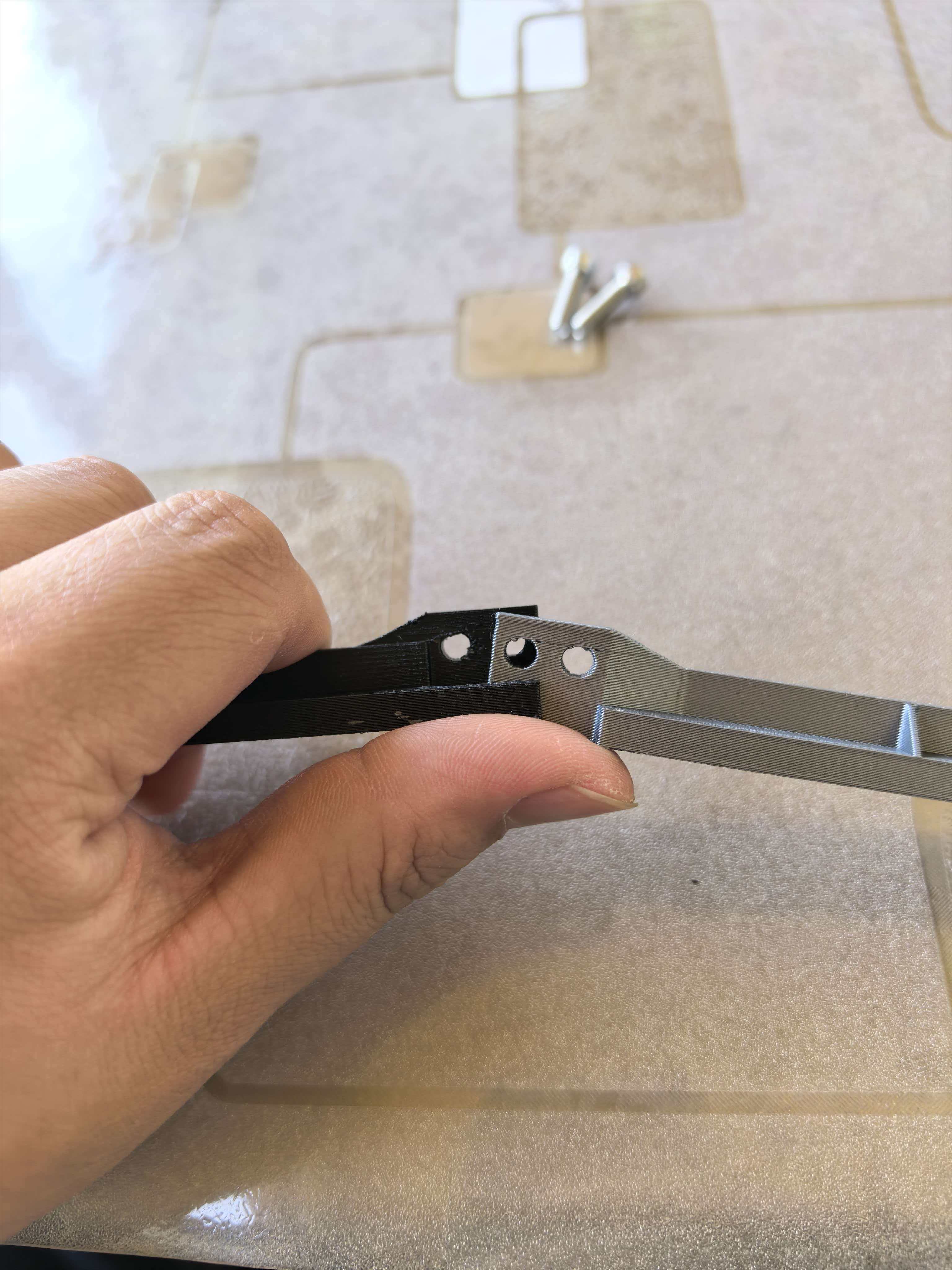

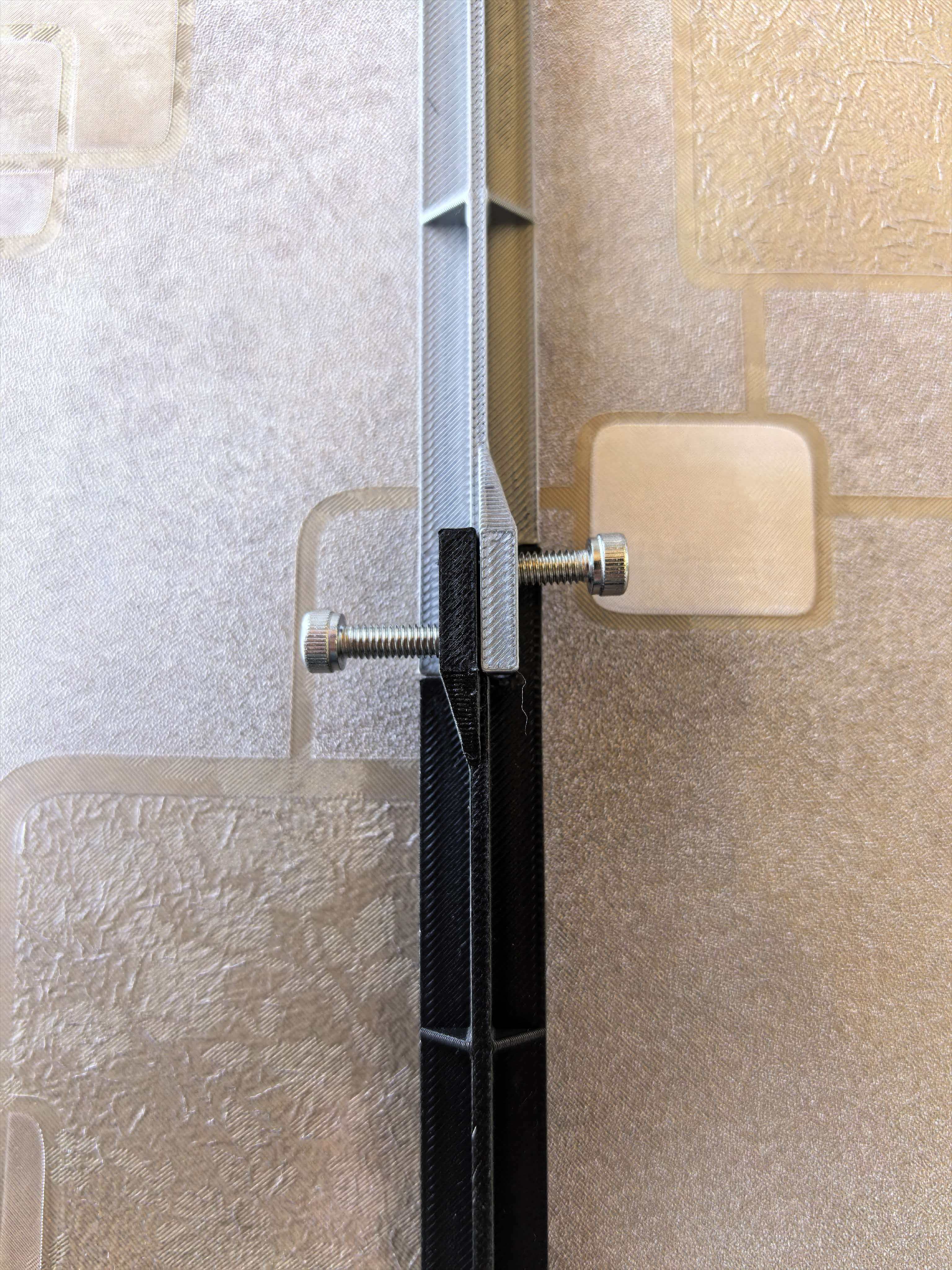

5根为1米，一般家里面这个尺寸刚刚好。为了防止翘边，我在切片里添加了额外的裙边，需要剪掉。然后对齐插好，使用m4螺丝（设计的偏紧，可以不拧螺母，如果固定较牢甚至一颗螺丝也够，主打一个咋都行哈哈哈）。

2.灯杆与底座

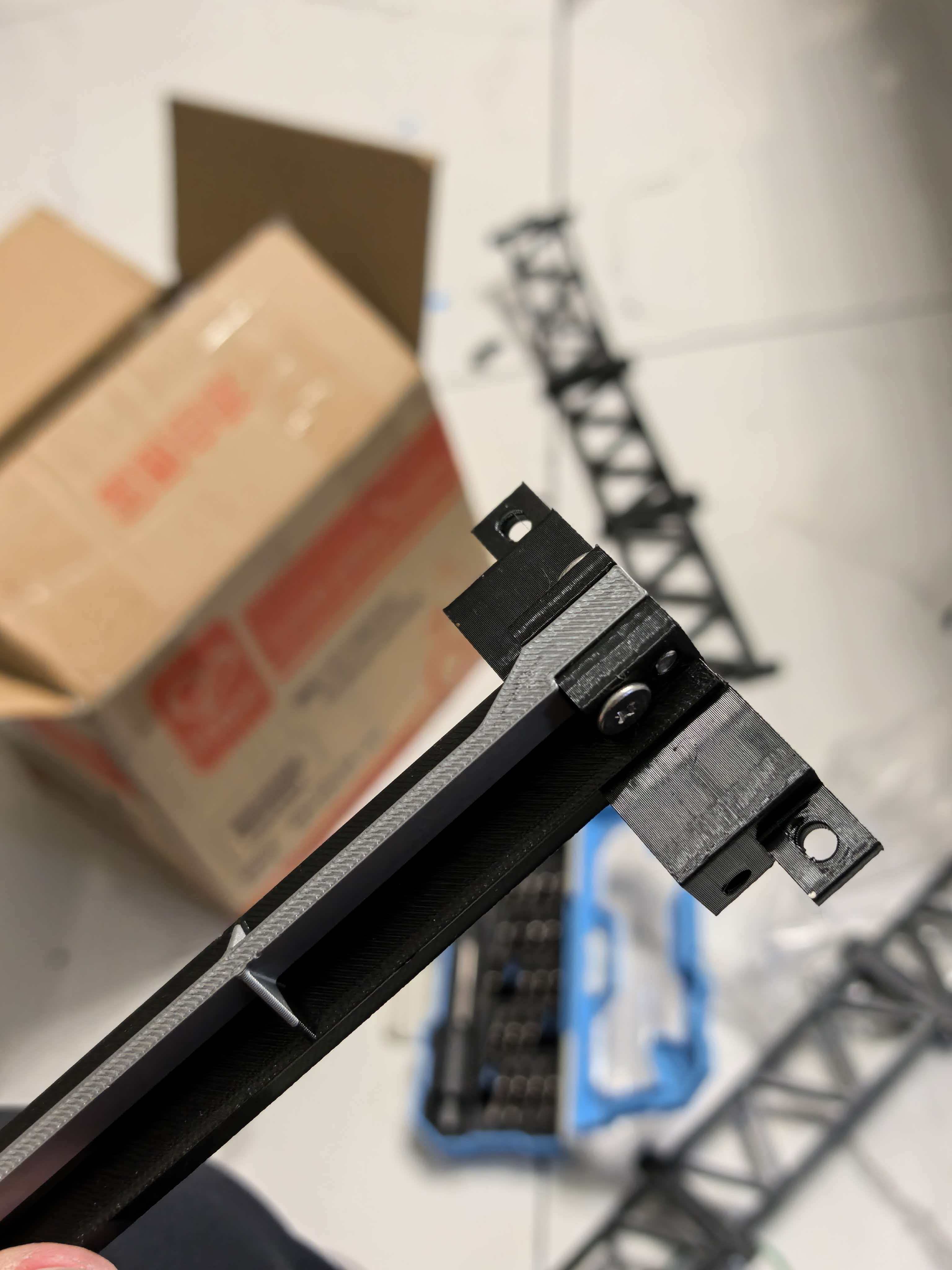

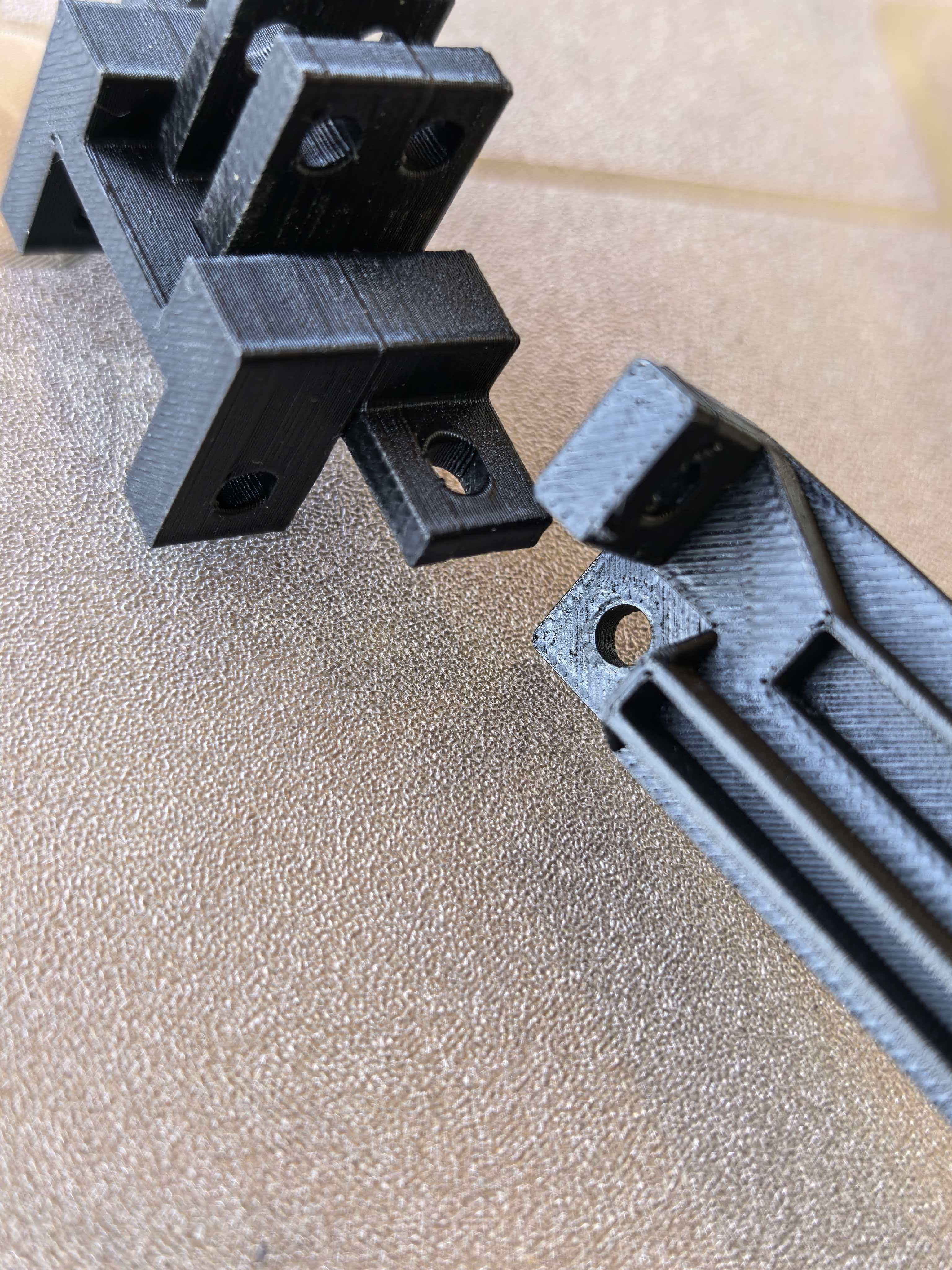

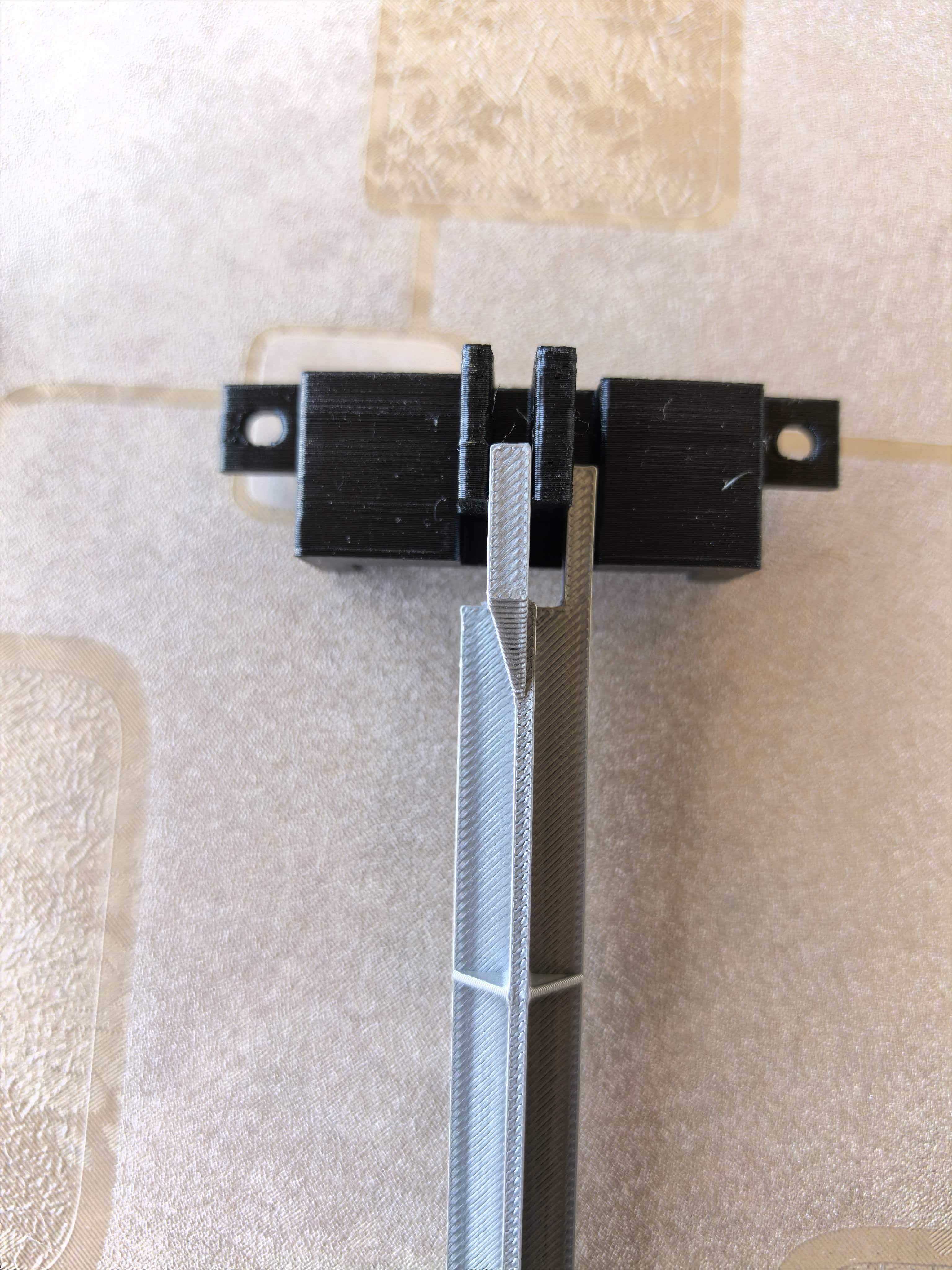

灯杆需要一个带底座连接块（大）与支架连接，先将灯杆与连接件连接。直接按着卡槽拼积木就行啦。

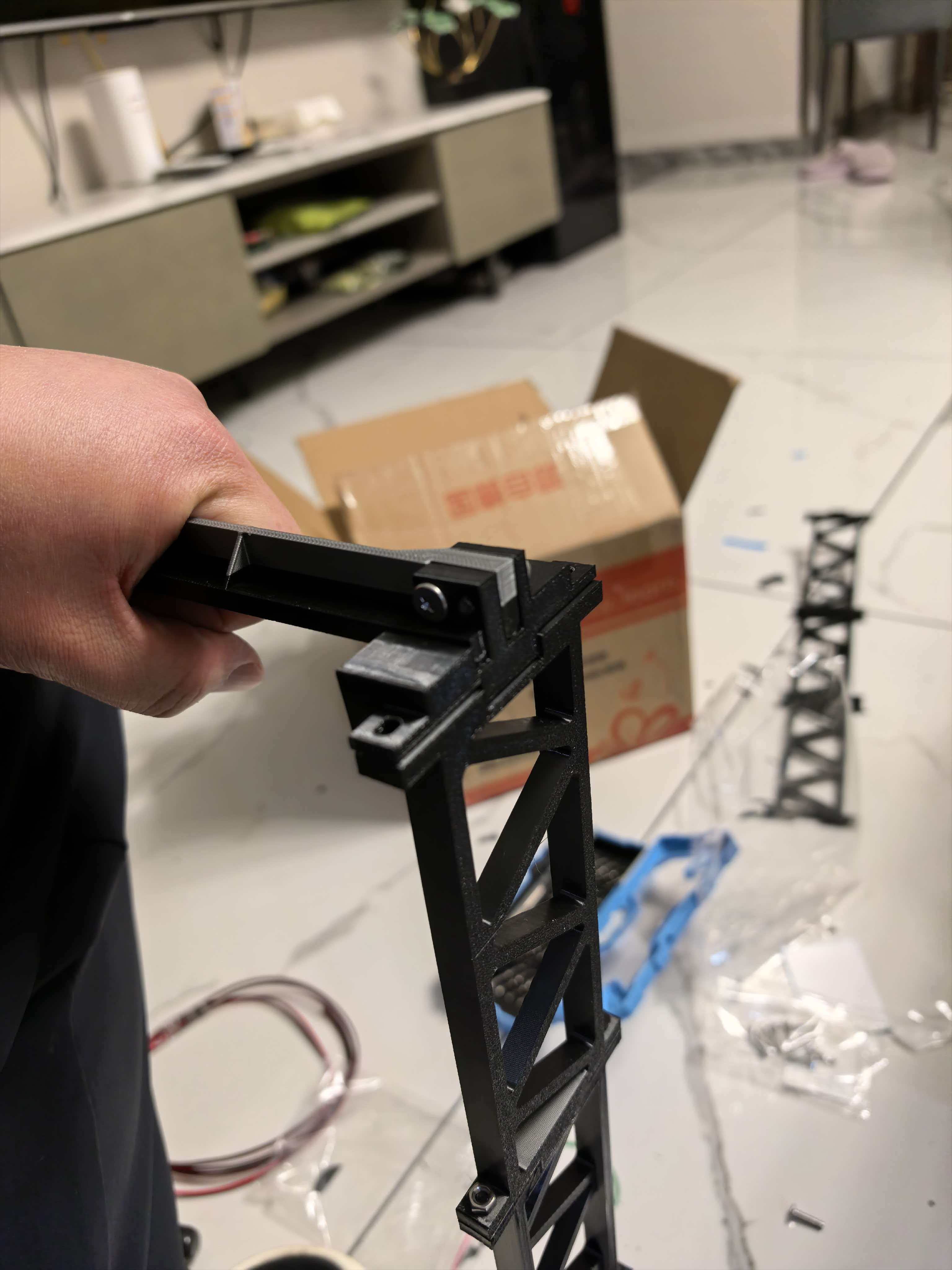

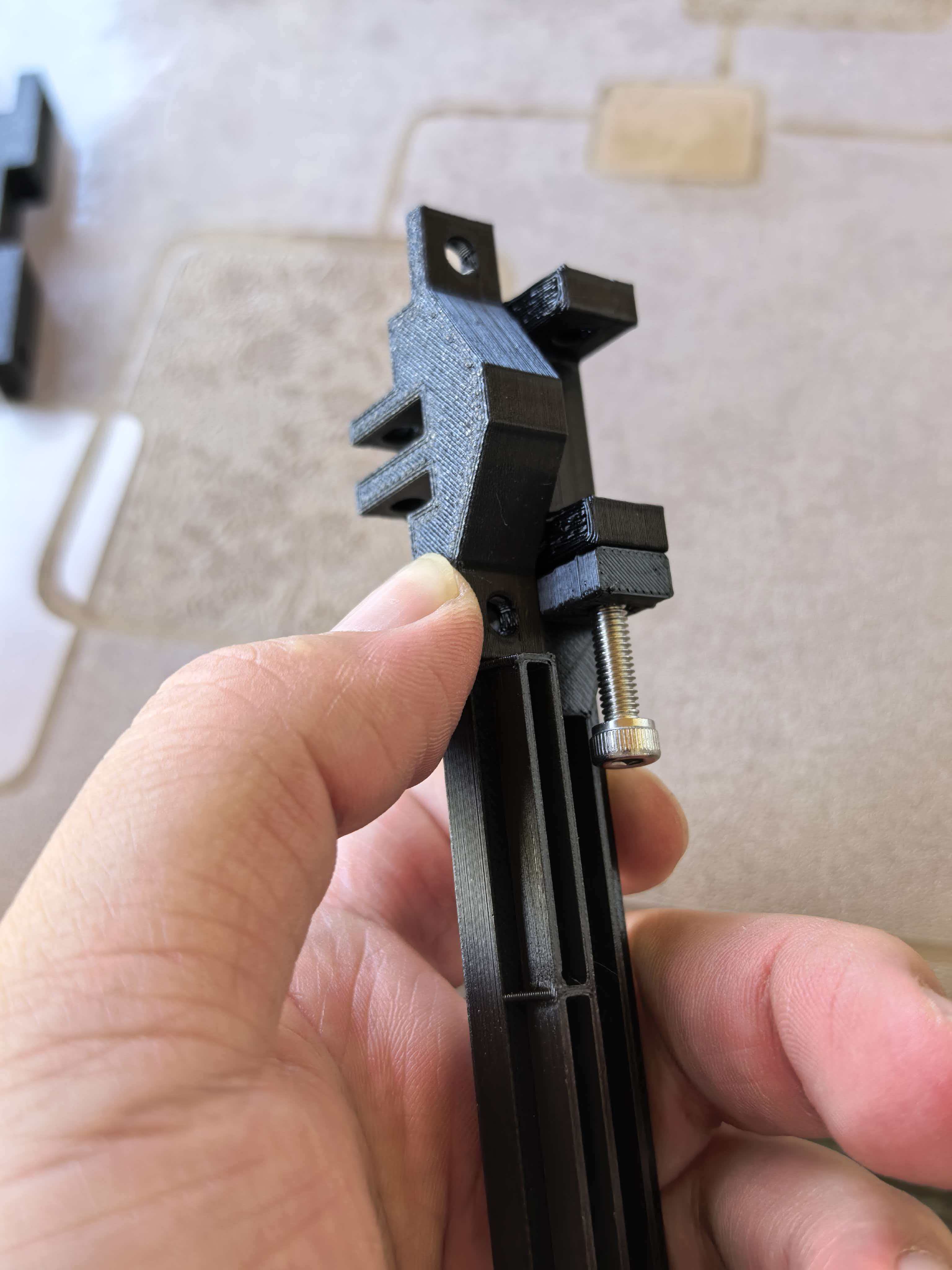

再将连接件与支架连接。

3.底座安装

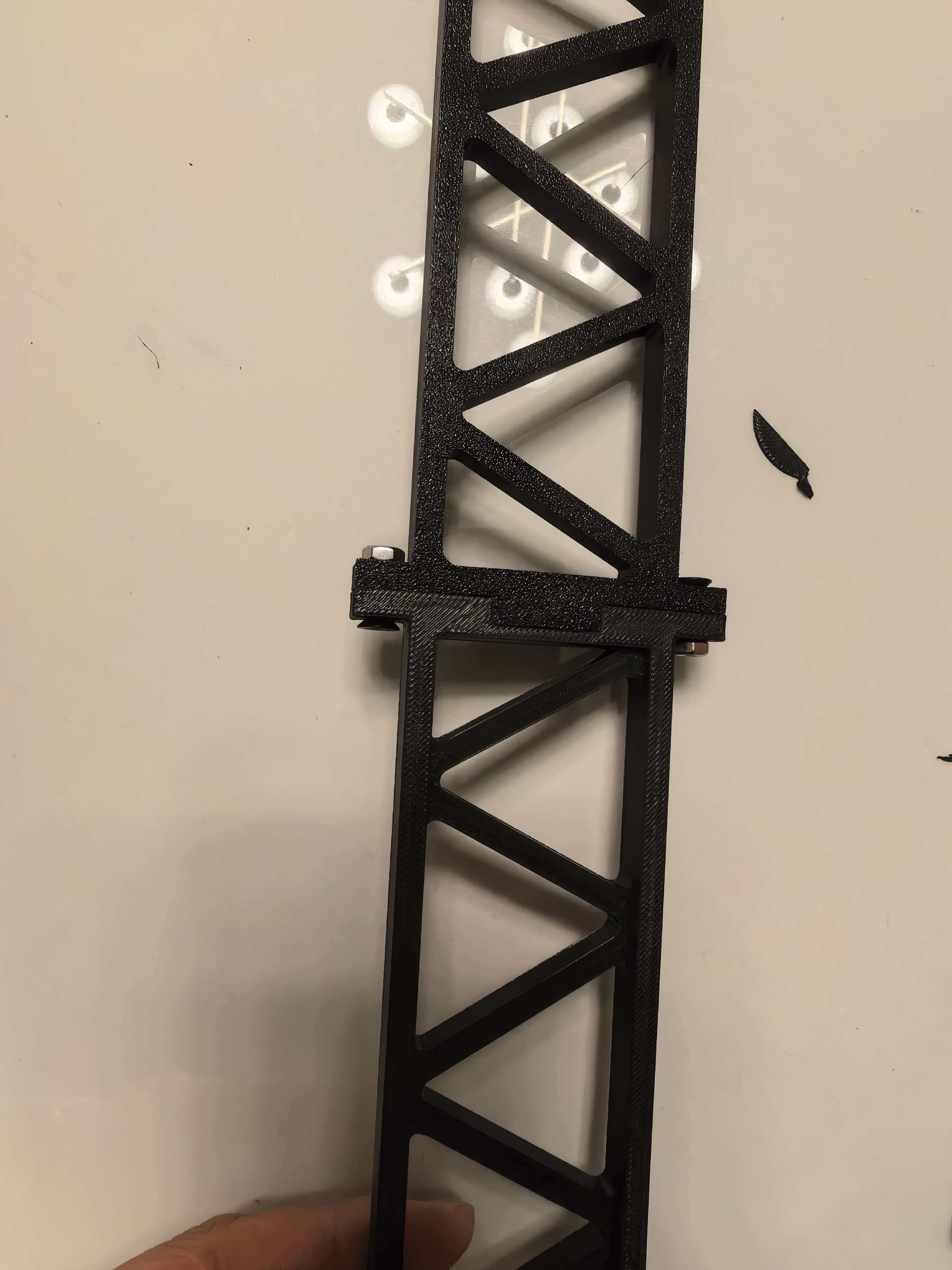

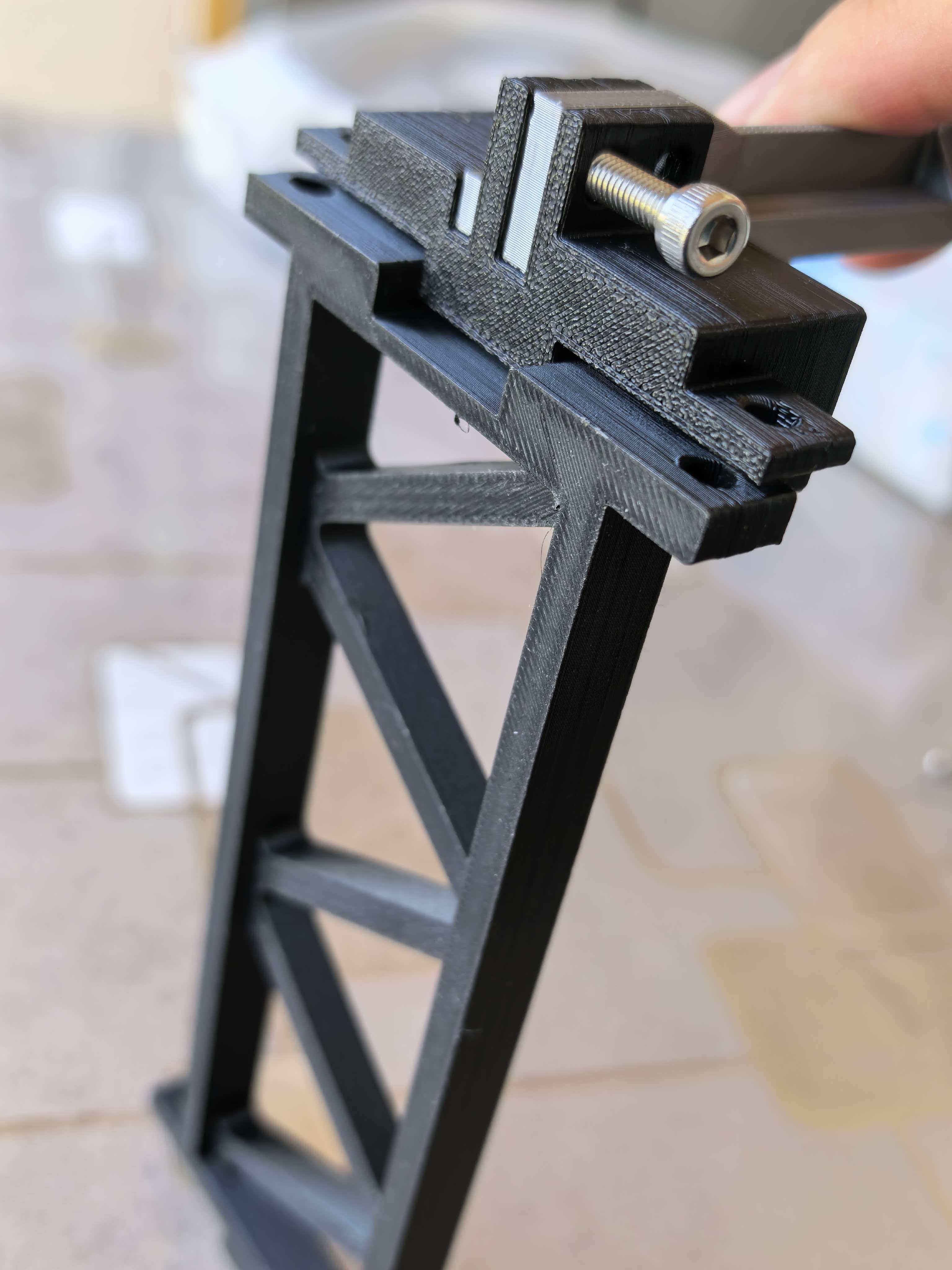

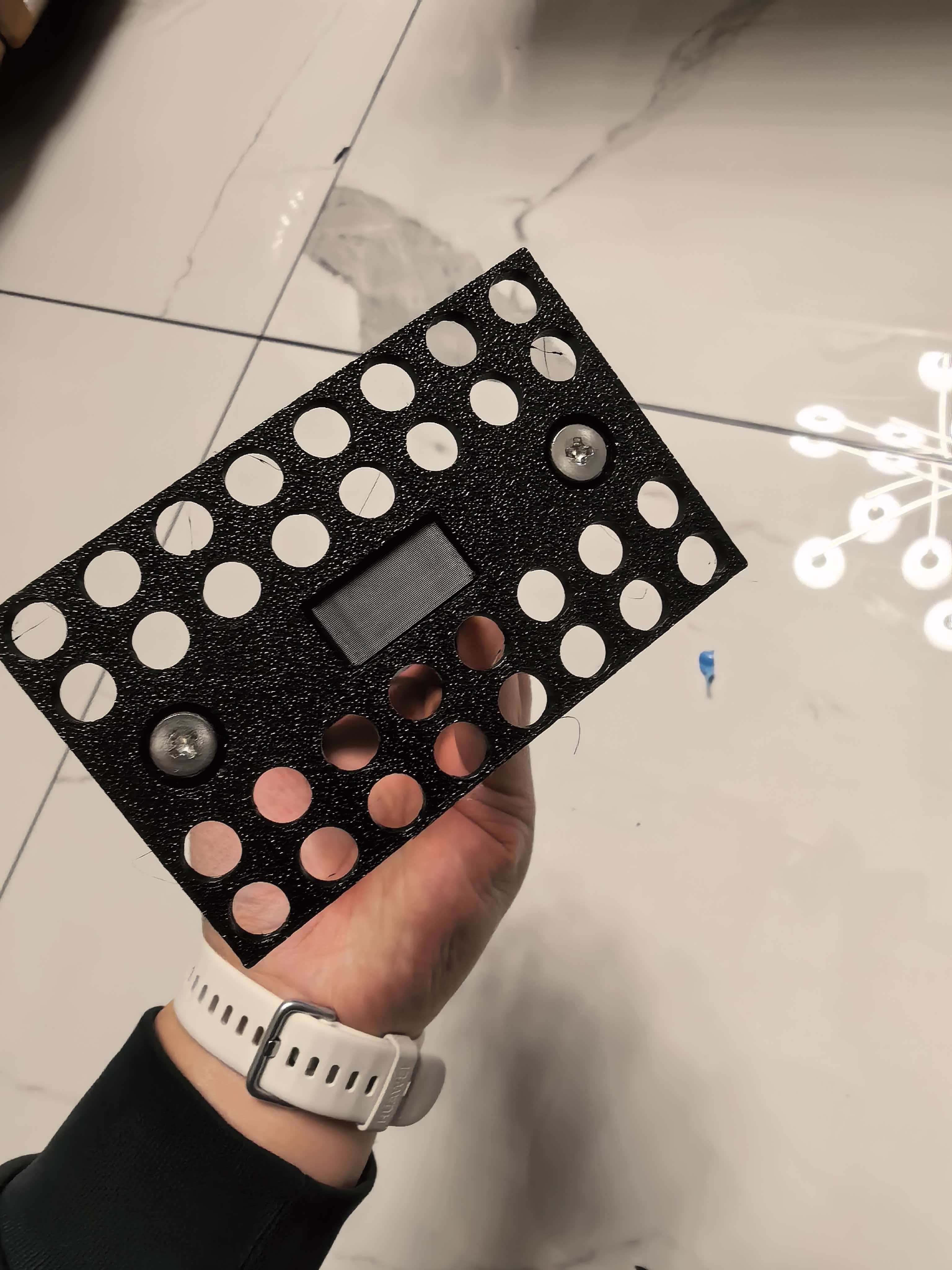

三个底座支架约0.5m高。对着卡槽按进去，两侧使用m4螺丝拧紧。然后对准底座的卡槽使劲按进去，两侧螺丝拧紧（从下往上拧，尽量用平头螺丝）。因为有点过盈配合，可以稍微切一下边角更容易塞进去。

4.横梁安装。

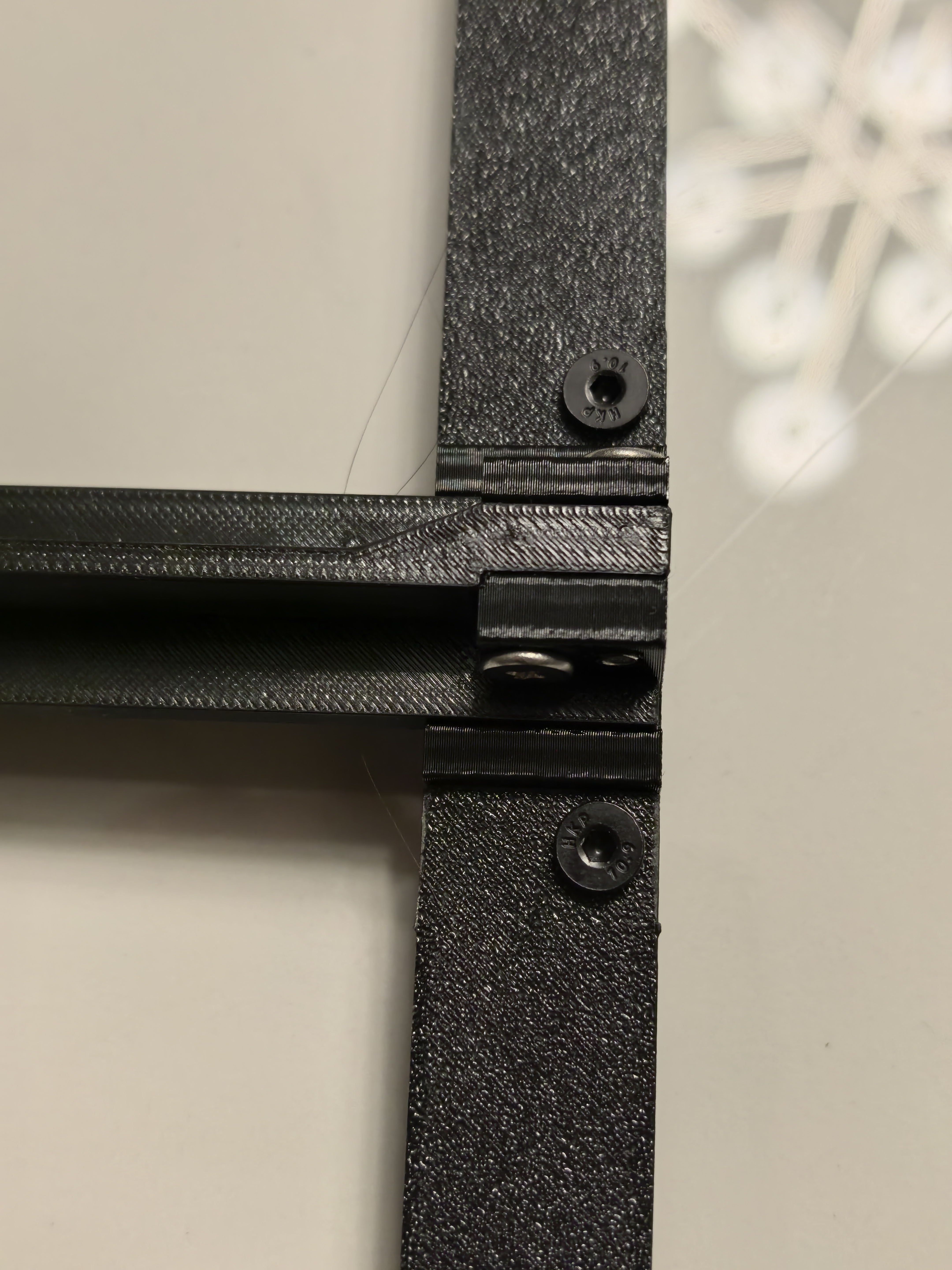

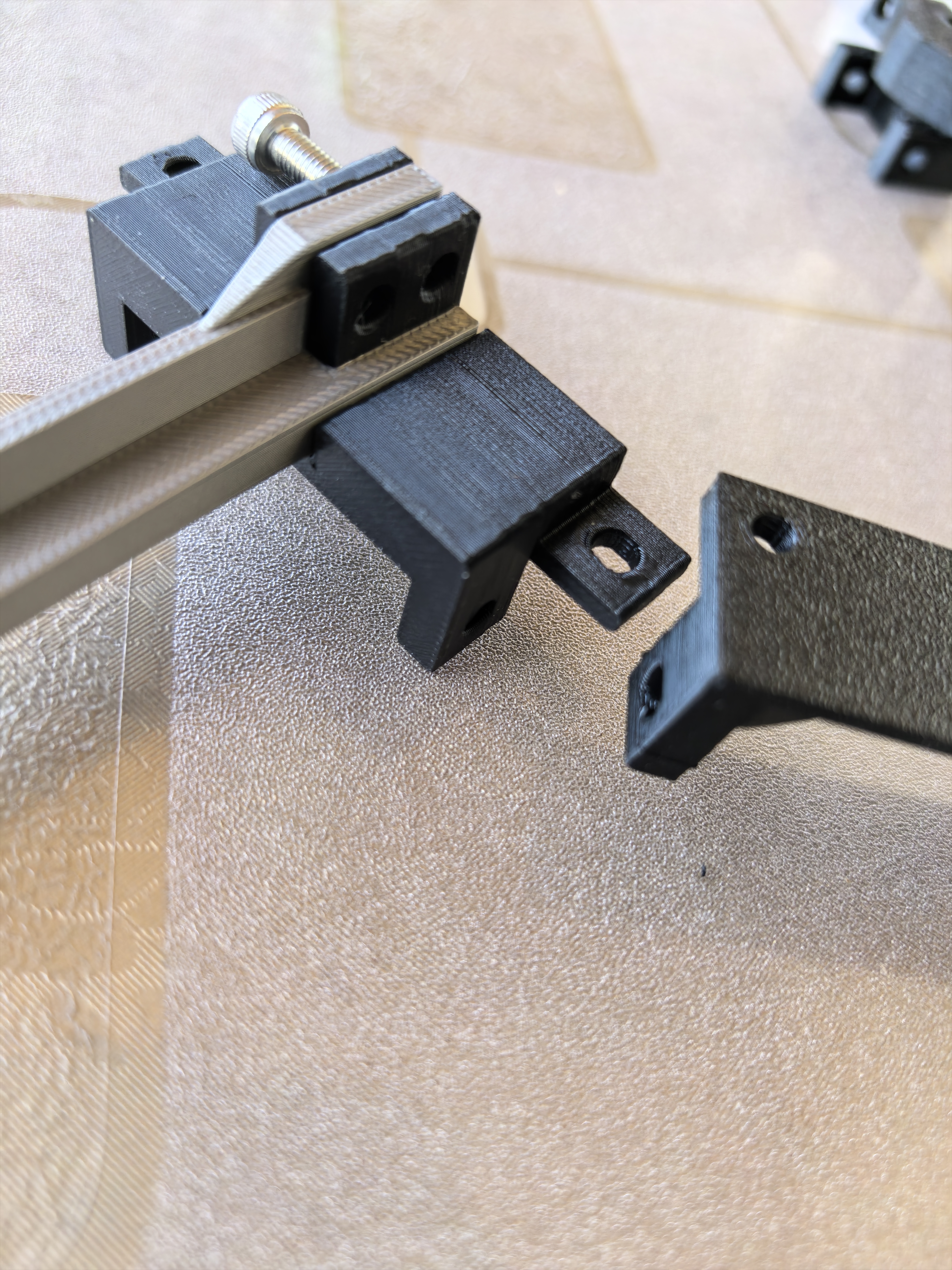

中间的灯带没必要安底座，就用了横梁悬空连接的方式，横梁与无底座连接块（小）组合，连接块与灯杆组合，详见下图。

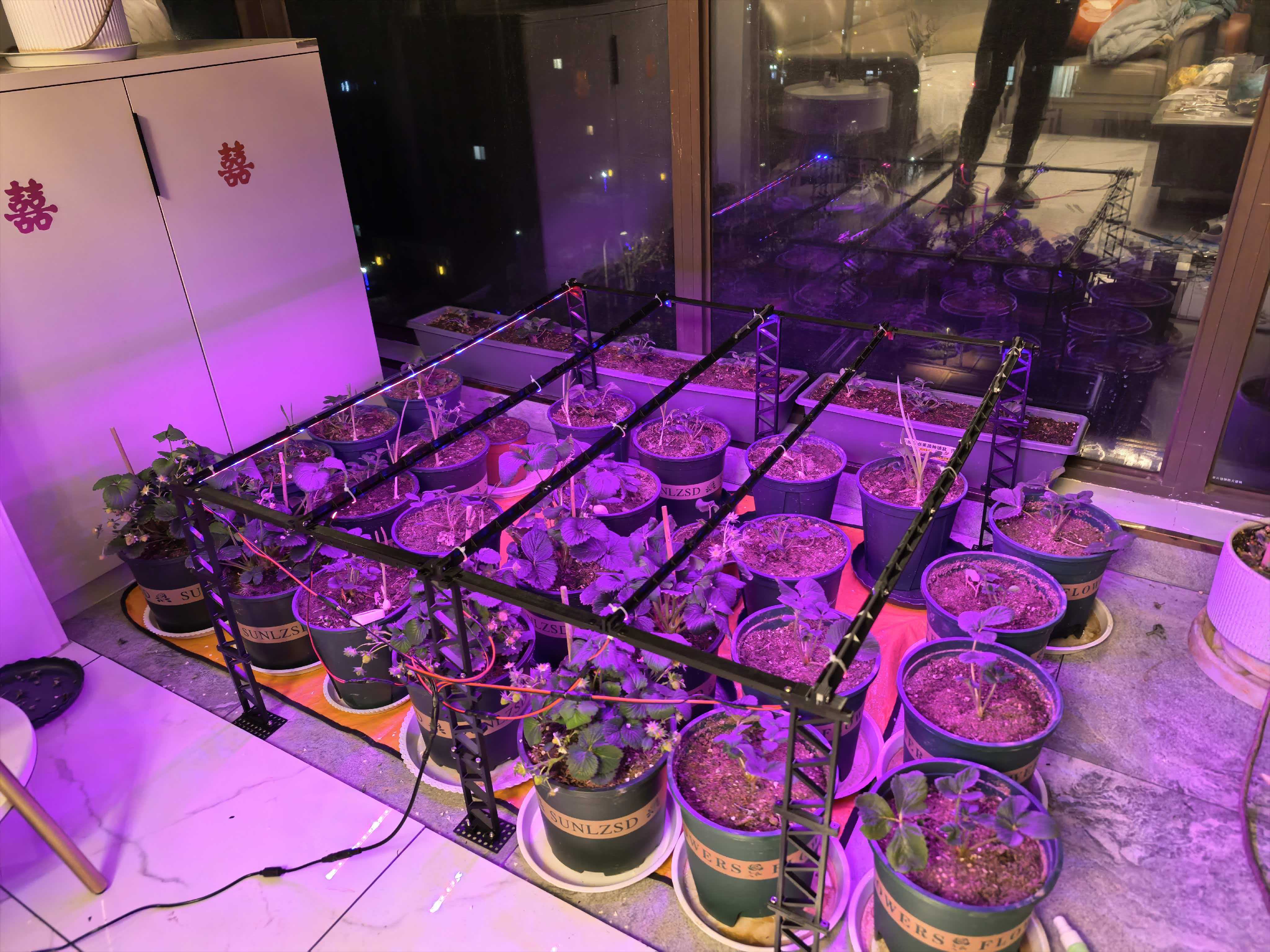

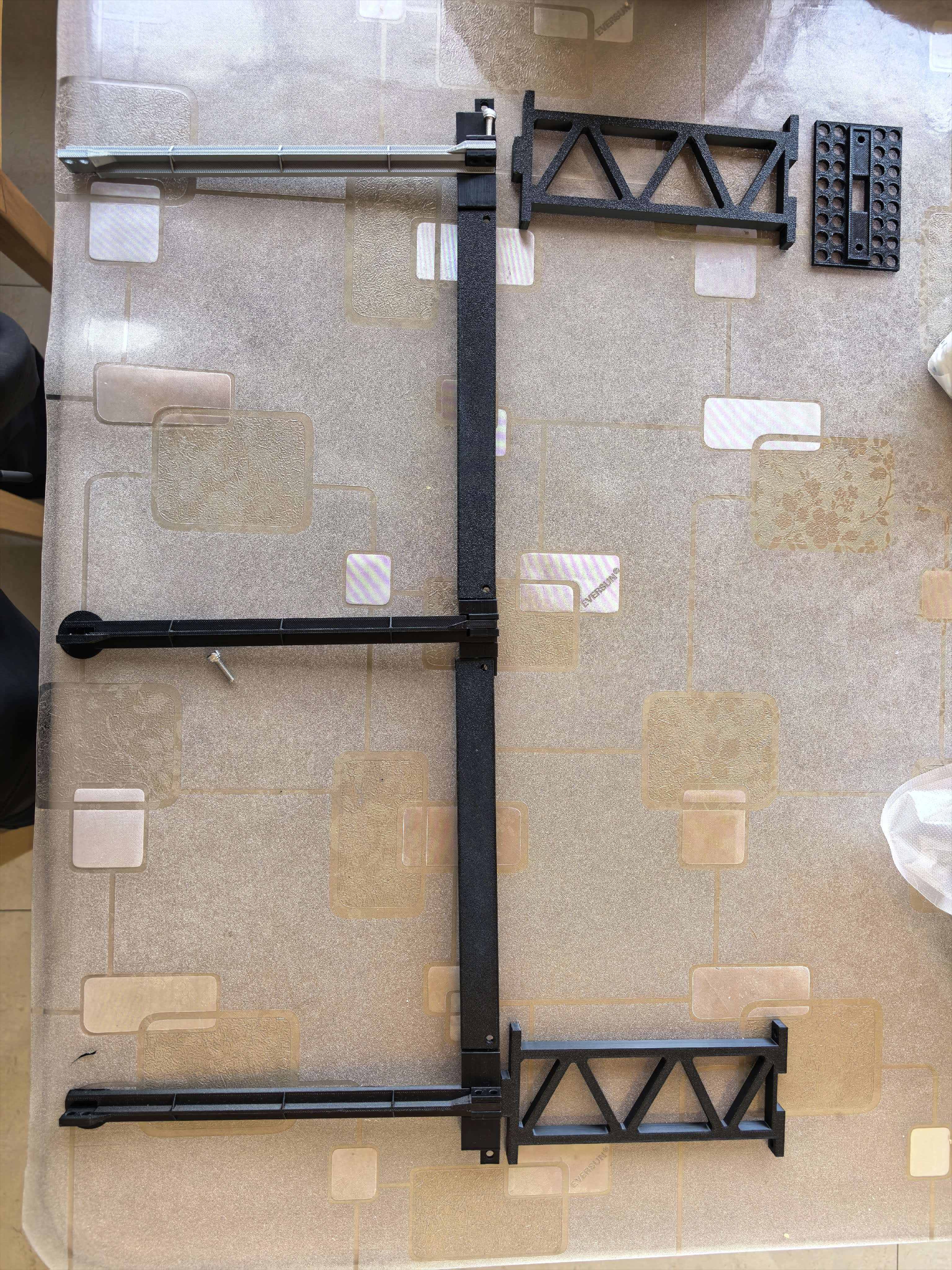

再将横梁与有底座连接块连接，进而与底座组合。最终效果如图。

5.灯带及线路安装。

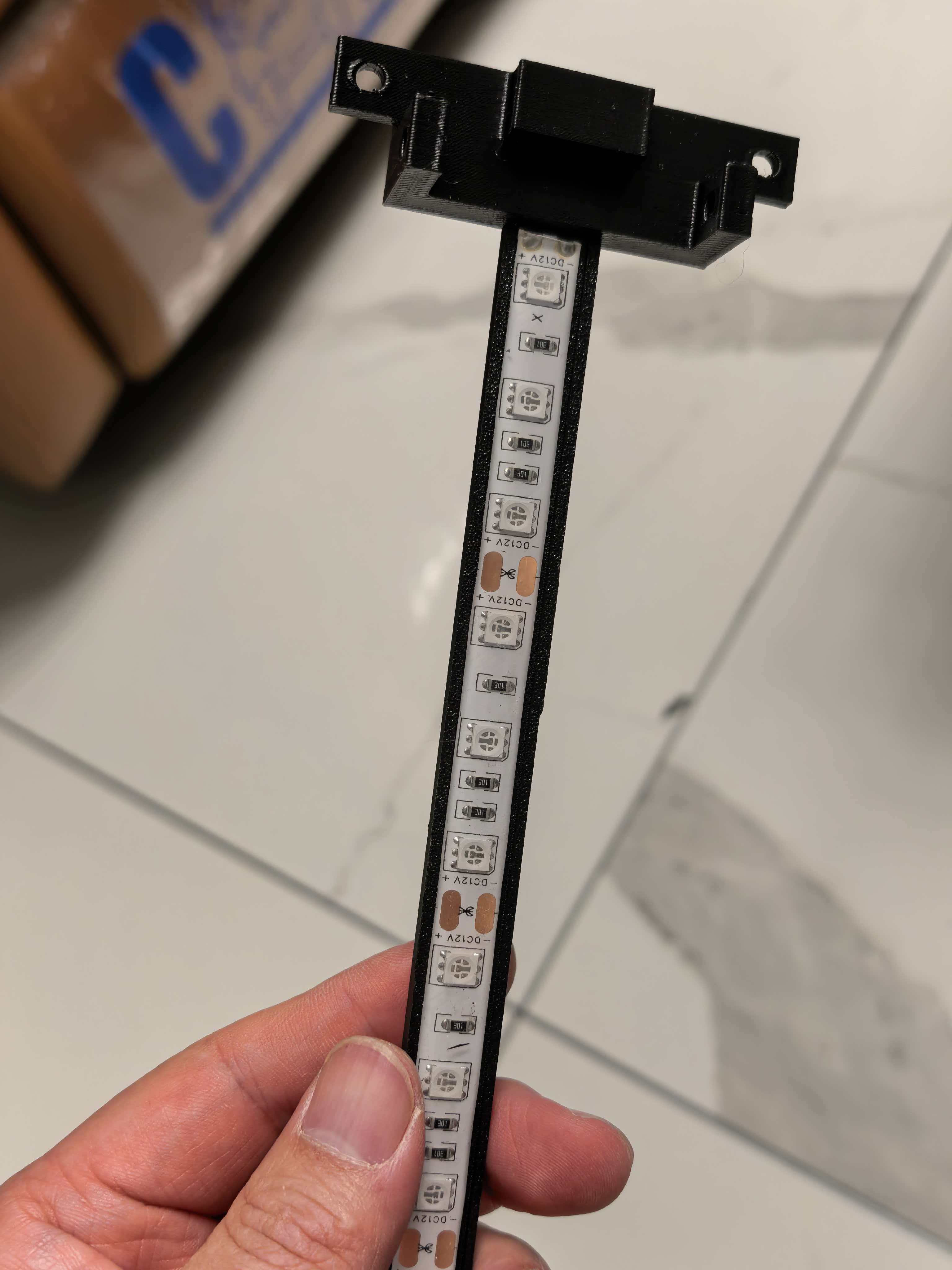

主体超级拼装完毕，下面是灯带的安装。灯杆上面有1cm宽的辅助线，对齐将灯带背面的不干胶粘上即可。担心不干胶强度的可以再用绑带保险一些。

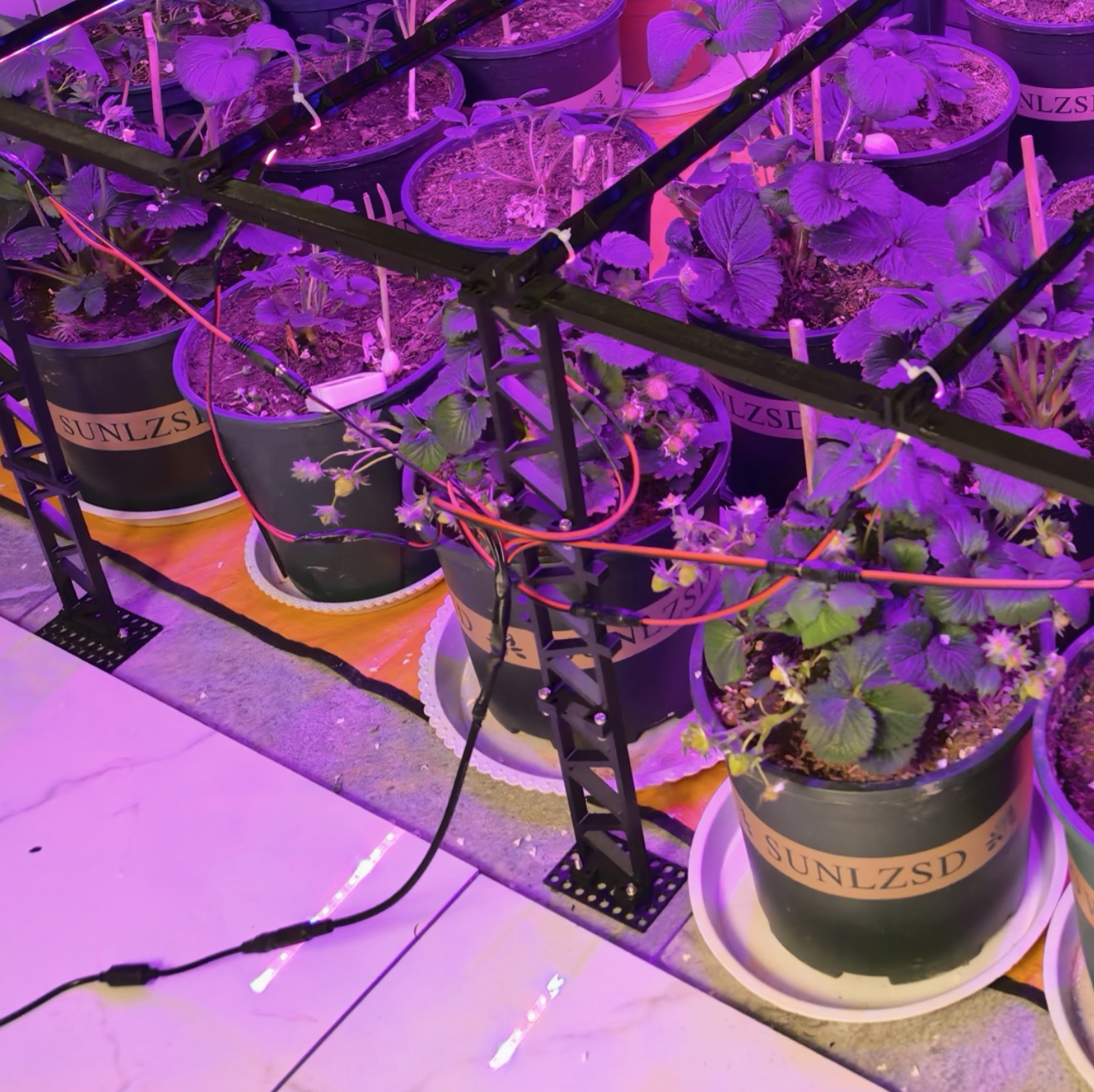

线路采用并联的方式。每根灯带焊dc接口一条，公母皆可，但需保持一致并注意正负极。（也可以直接淘宝买一米长带线的，省去焊线的步骤）。将数根灯带的线接到一根主线上，主线与12v电源的接口公母对应。
