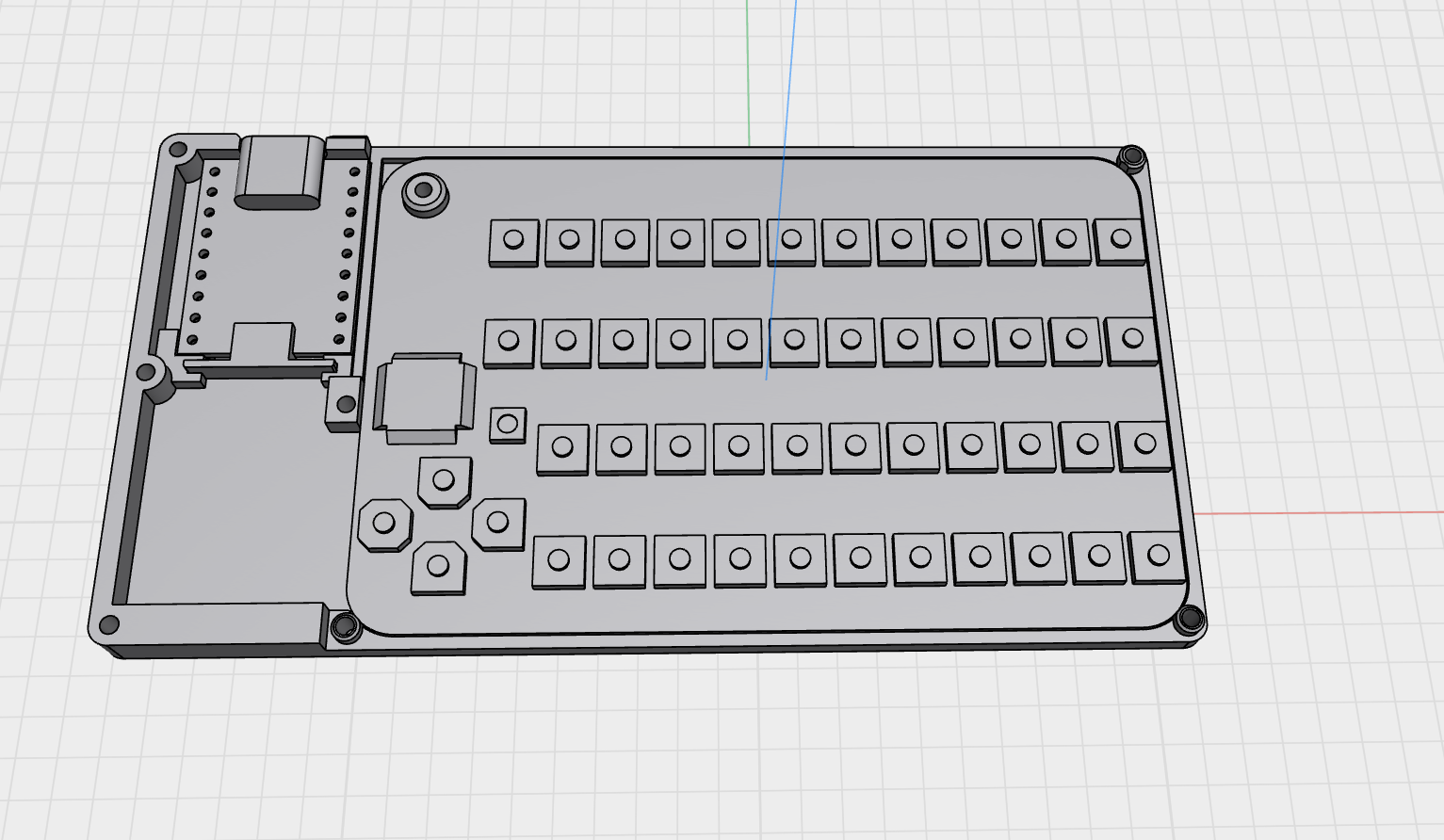

正面图片

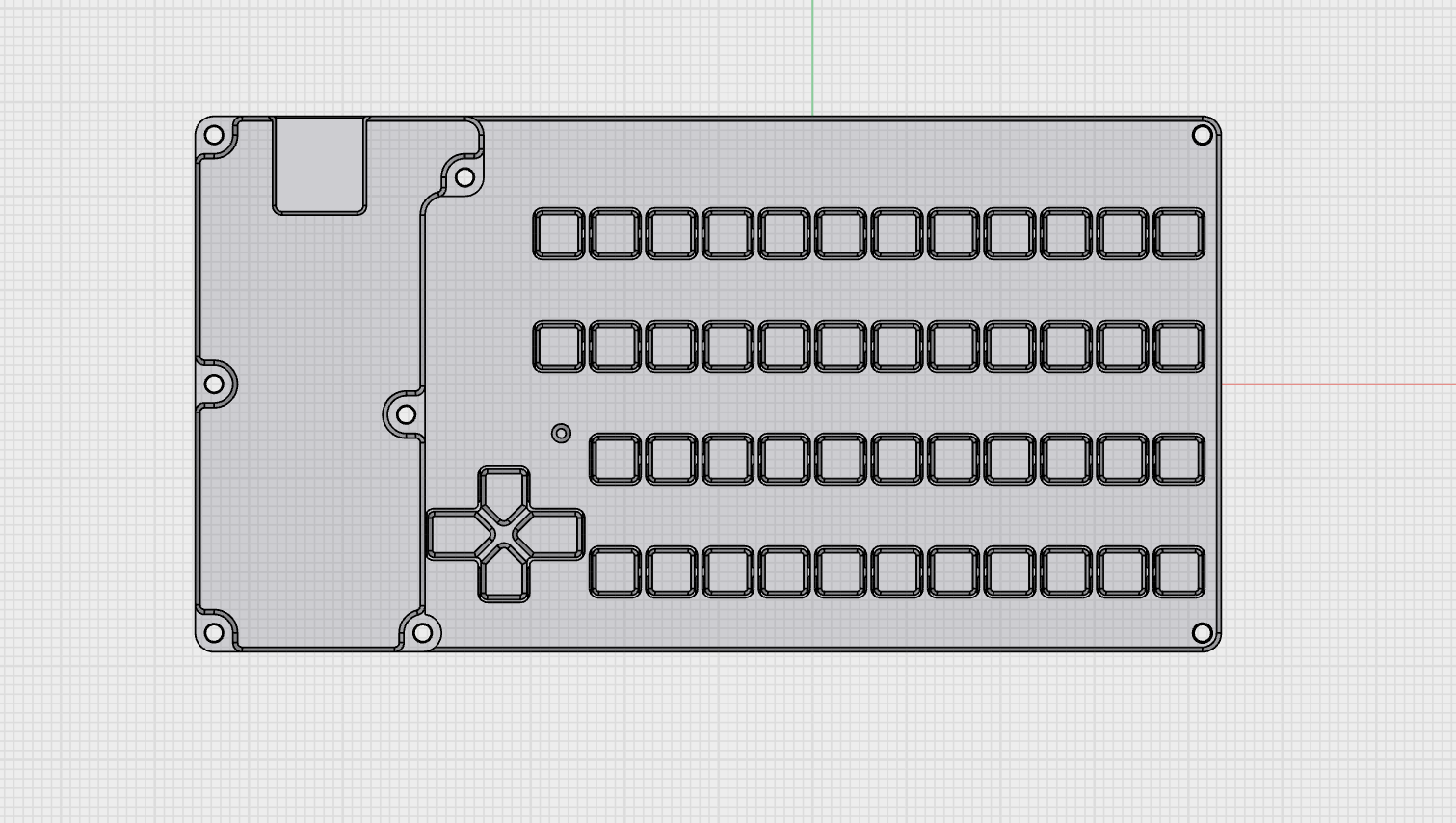

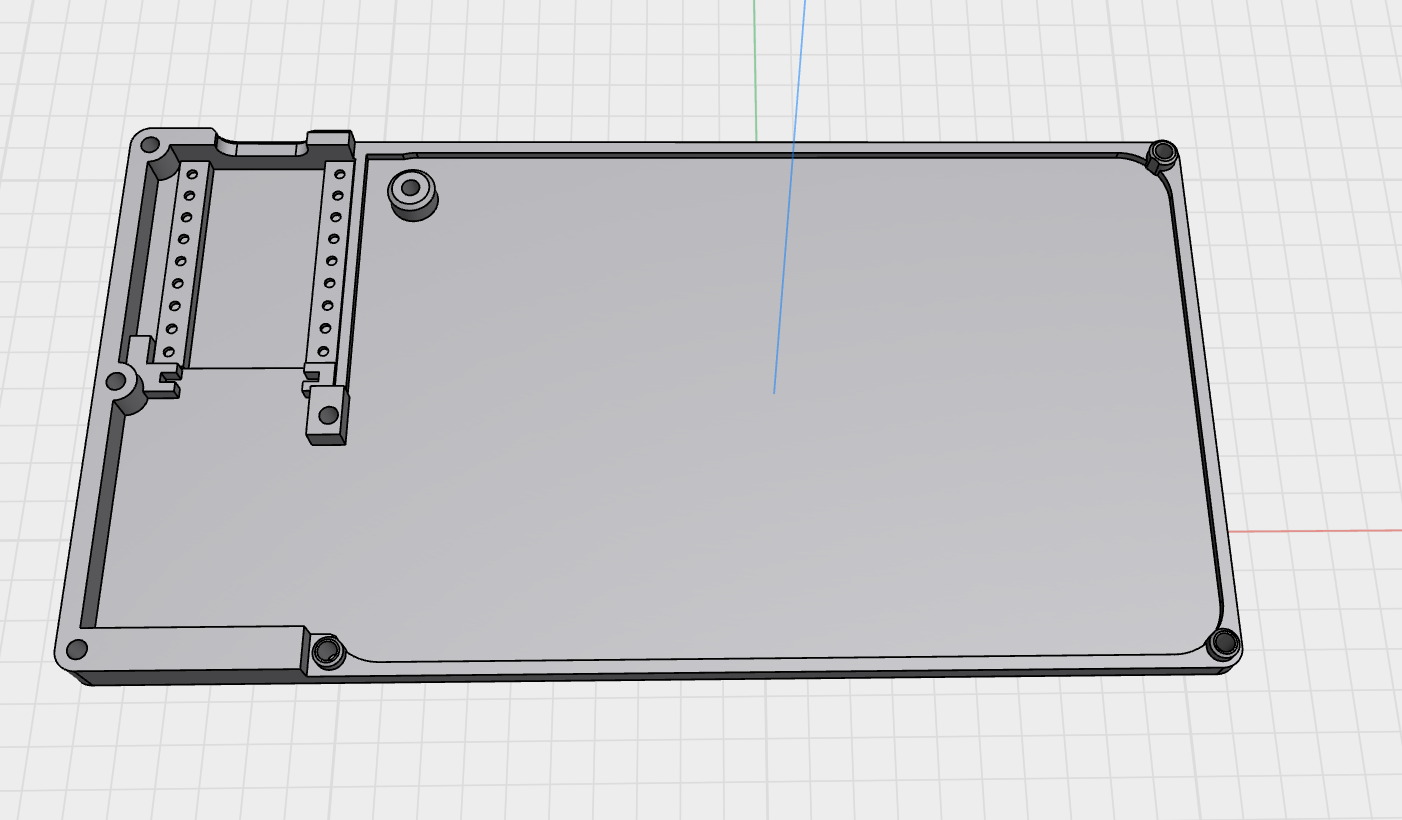

底板图片

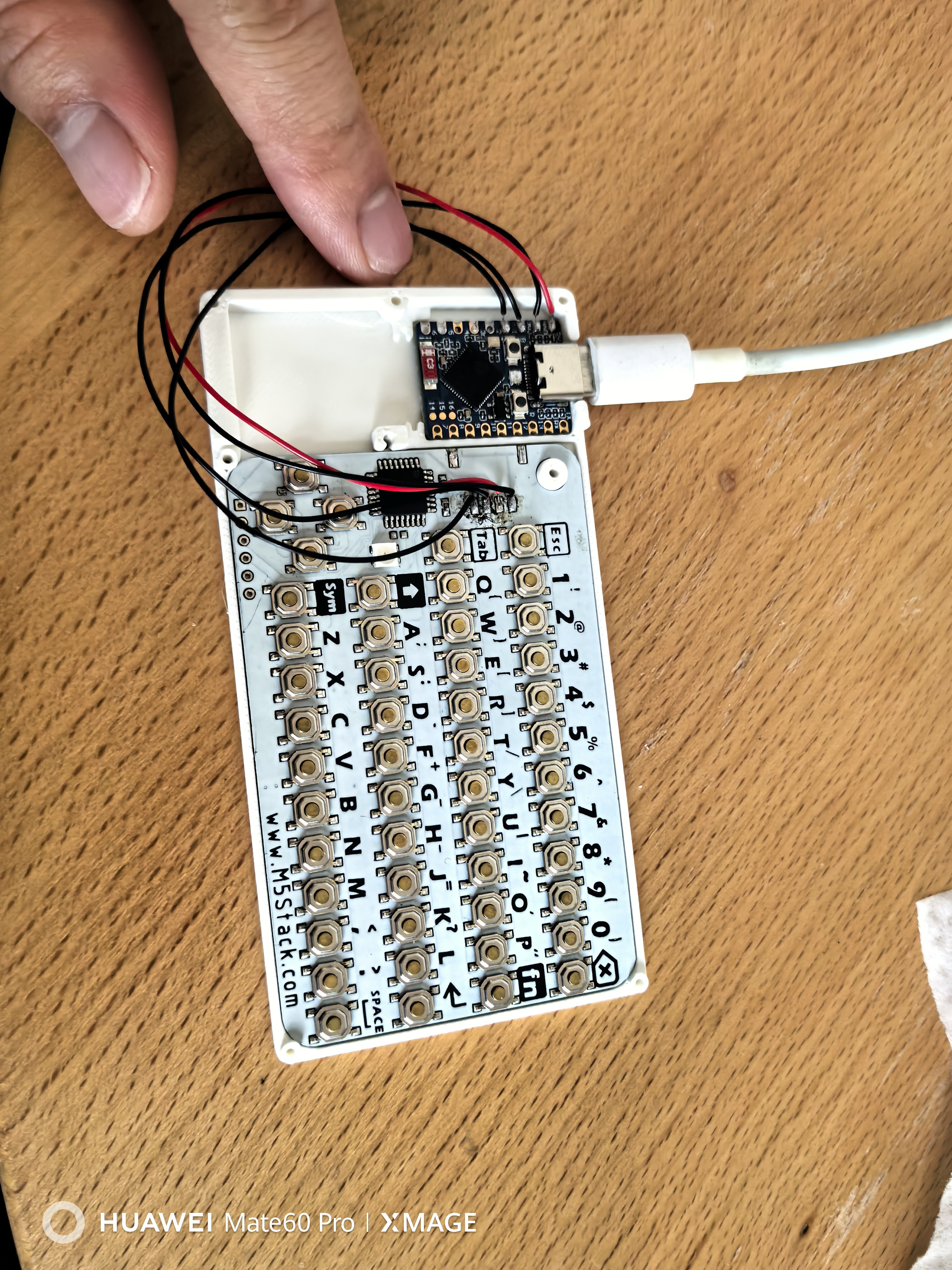

waveshare rpi2040 zero 和Unit CardKB v1.1 装配

将两个部件卡入底板，按线序焊接导线，注意Unit CardKB v1.1 的HY2.0-4P接口需要拆除，因为太厚了。

rpi2040固定片可以胶水粘一下，如果要拆，直接破坏性拆卸就行，毕竟打一个也花不了多久。

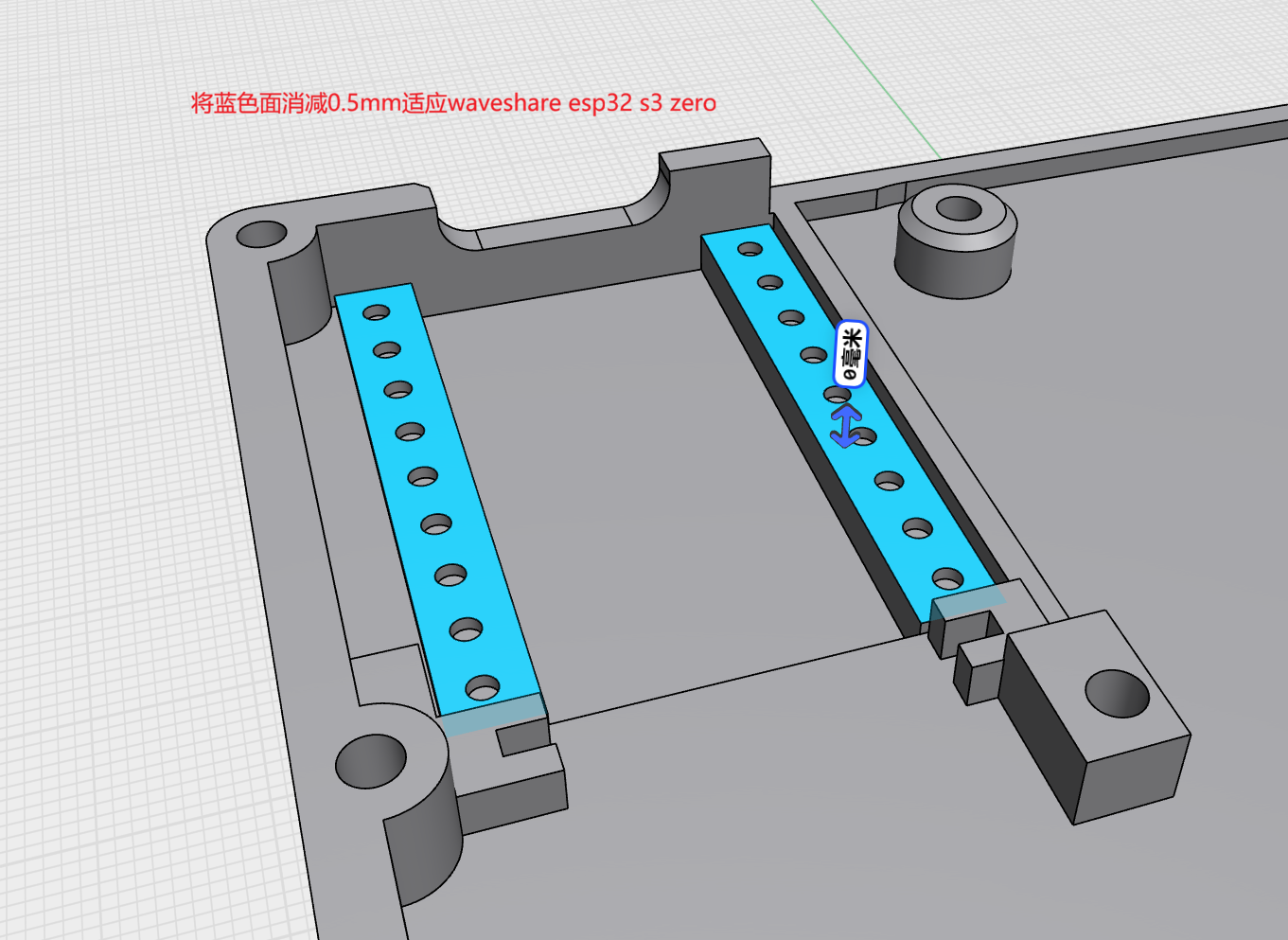

排线需要调试好后按需裁剪，图中使用的是weveshare esp32s3 zero（使用该模块需要将底部消减0.5mm，该模块才能安装到位）。

适配esp32图

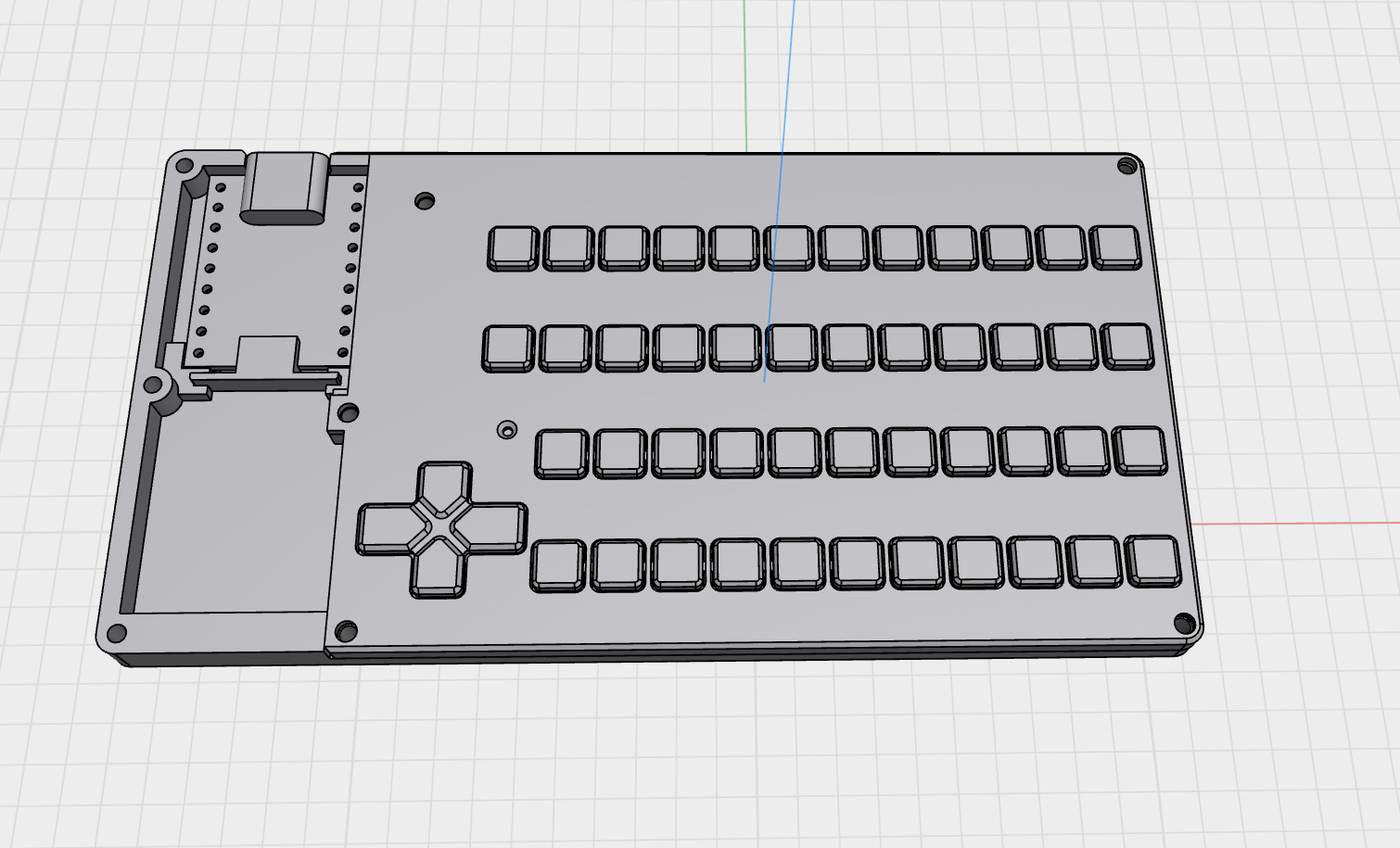

# 按键装配图

将按键卡入c面，再合在一起，拧紧螺丝，均使用拓竹 BT2*6 自攻螺丝。
