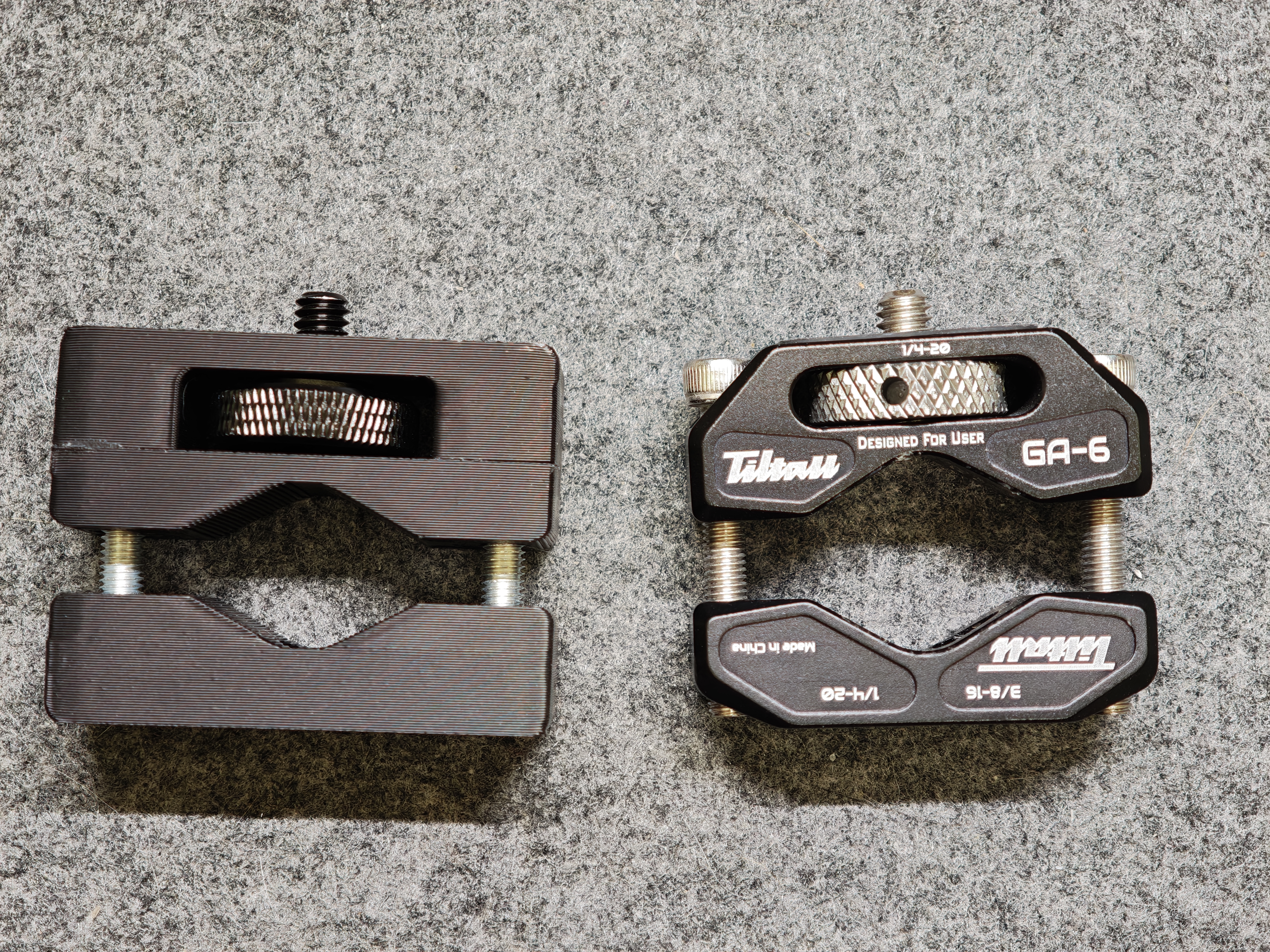

仿照Tiltall GA-6管夹的设计进行建模

只需使用标准件就可以在家制作。

需要用到的五金件：

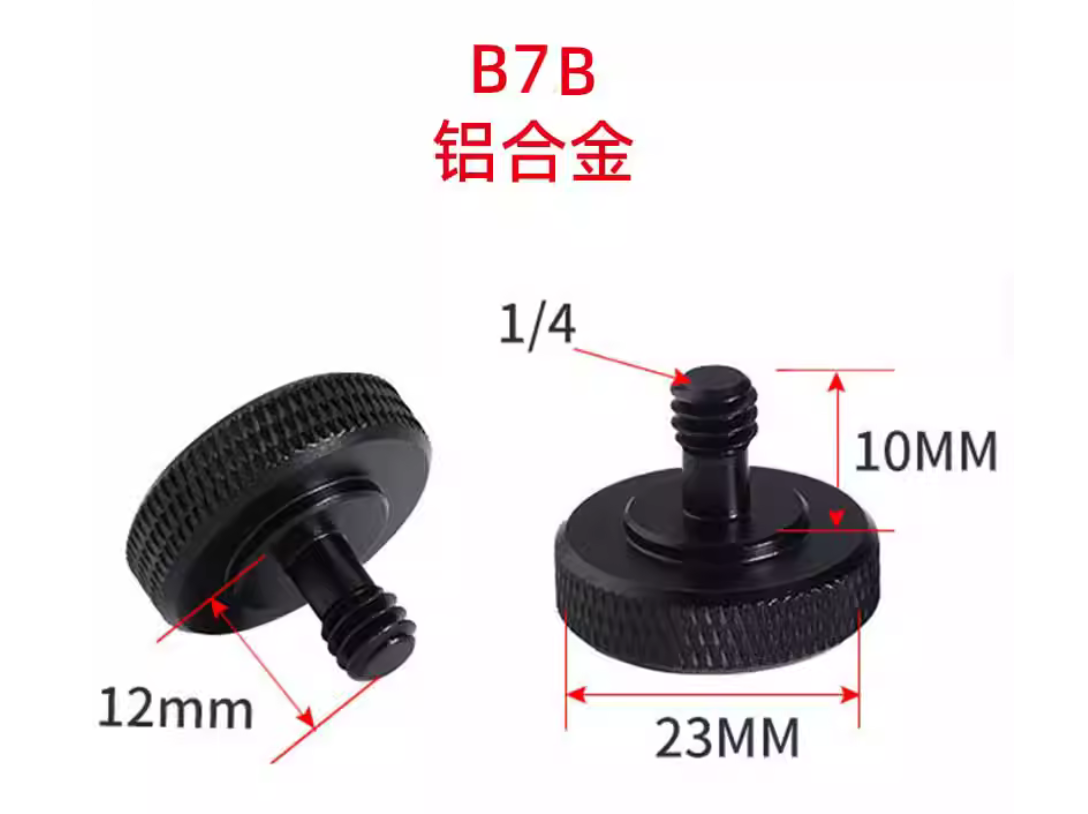

1/4滚花手拧螺丝 一个

[https://item.taobao.com/item.htm?id=670980879996&mi_id=0000apgEVovfk11PS7wRtseEeHDjP7BqGYR5EmiUnRky7Fc&skuId=4821550168874](https://item.taobao.com/item.htm?id=670980879996&mi_id=0000apgEVovfk11PS7wRtseEeHDjP7BqGYR5EmiUnRky7Fc&skuId=4821550168874)

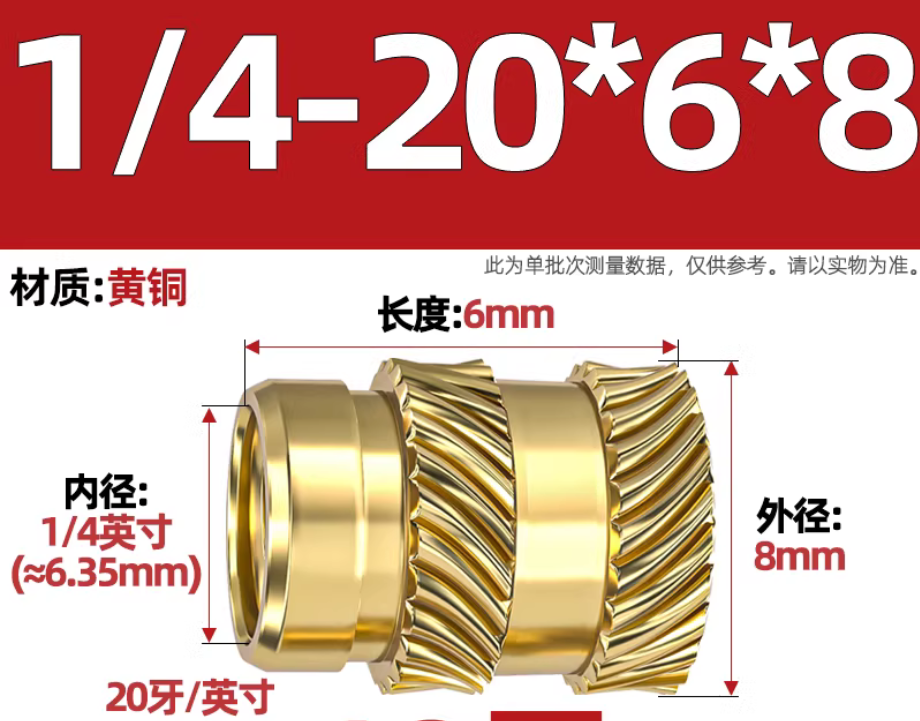

1/4-20*6*8热熔螺母 一个

M5螺母2个

M5螺丝2个，根据需要夹的直径+22mm来选择螺丝长度，最少需要30mm长。

制作步骤：

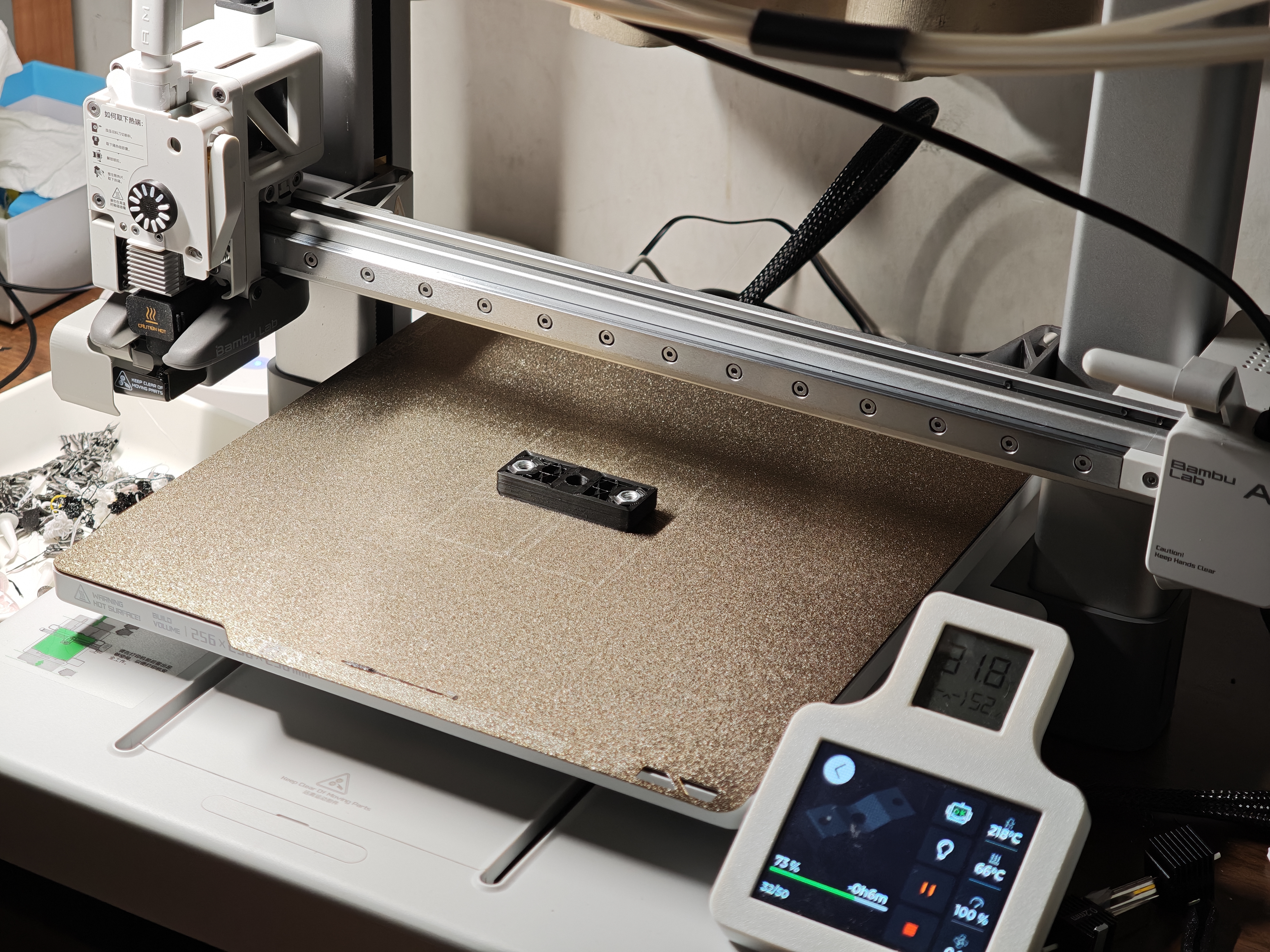

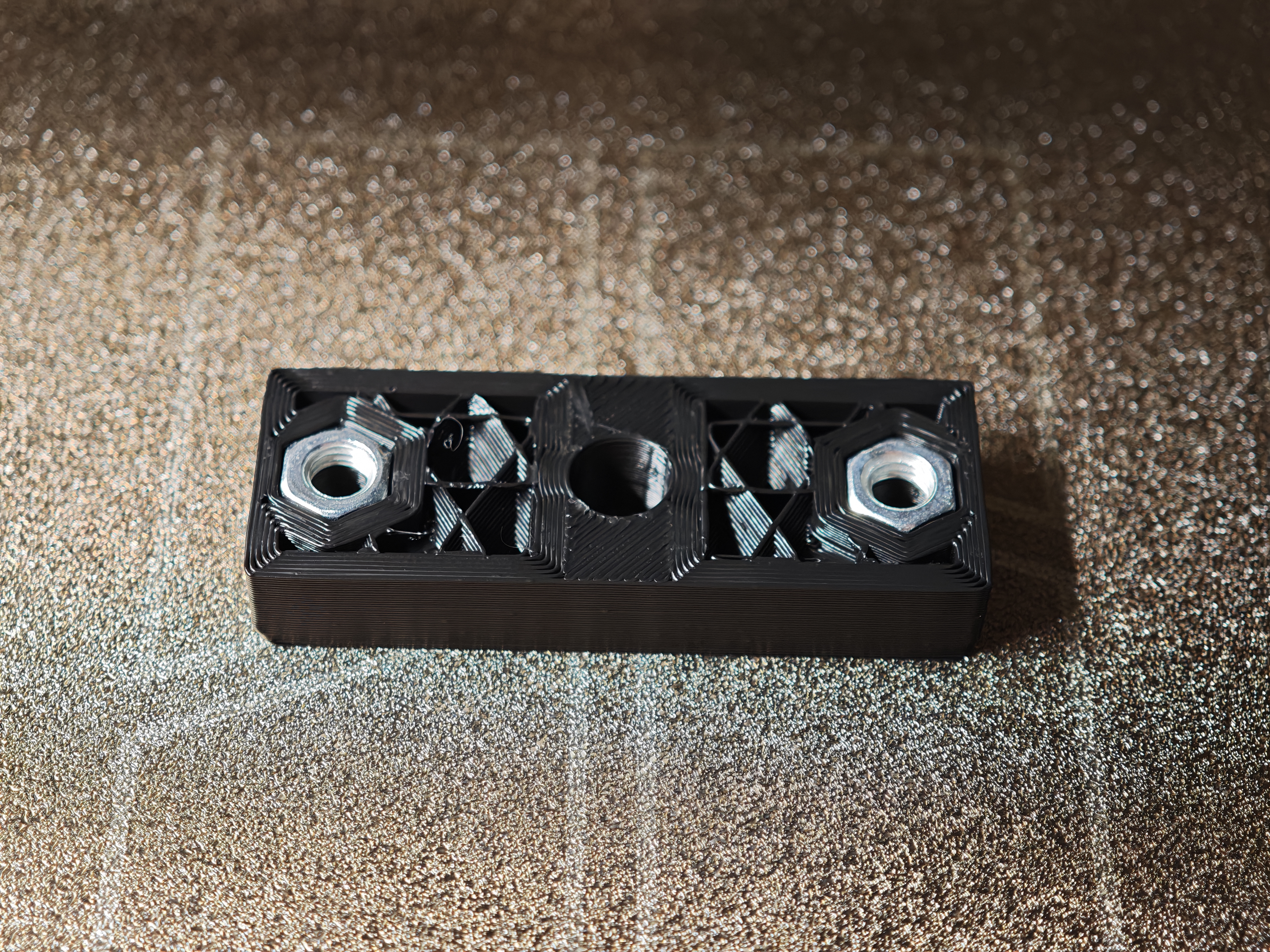

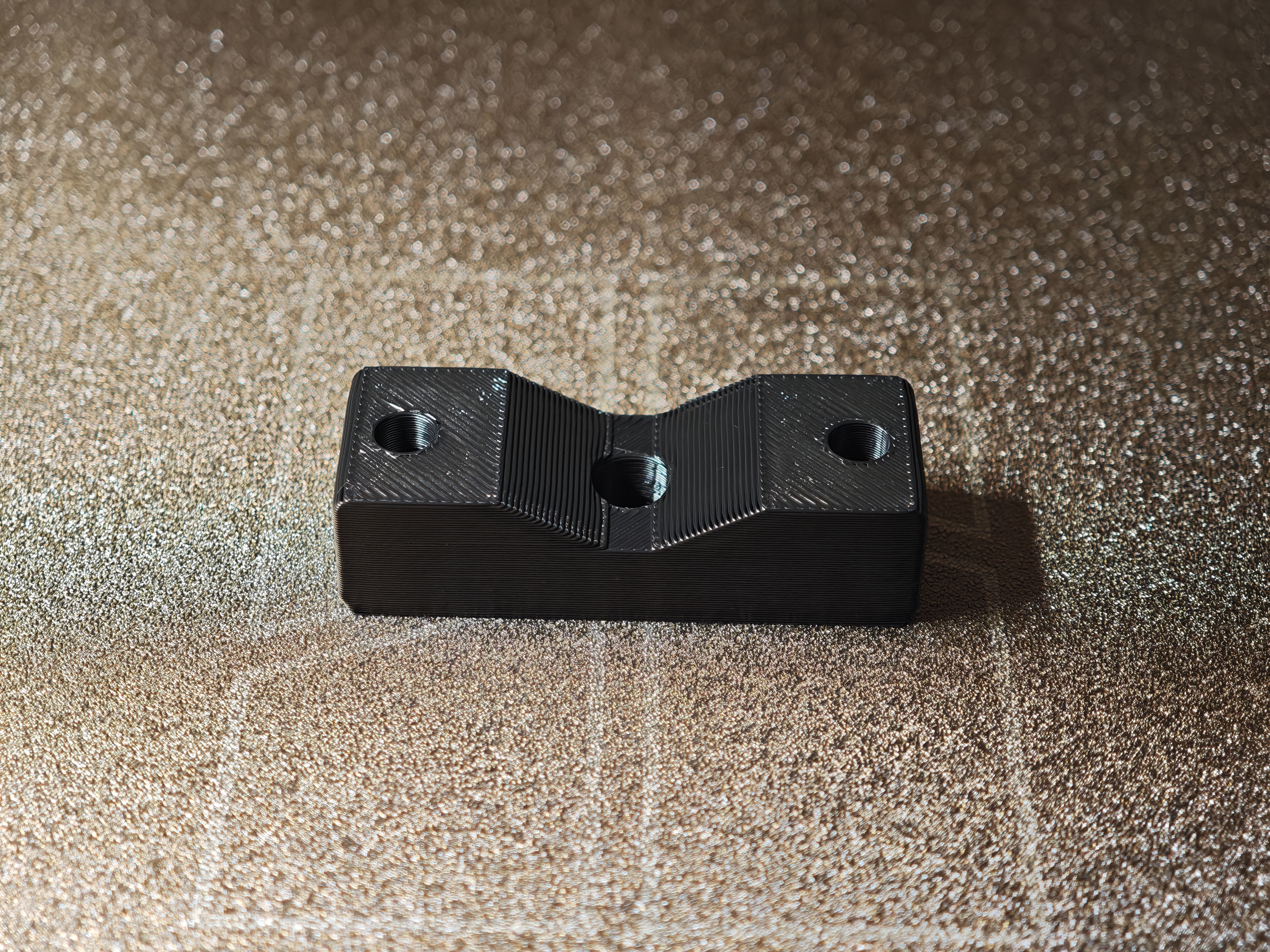

先打印第一盘，是管夹的下半部分。打印配置中已经设置了暂停层，当打印到暂停层时，如图置入2颗M5螺母

然后点击继续打印，直至打印完成。

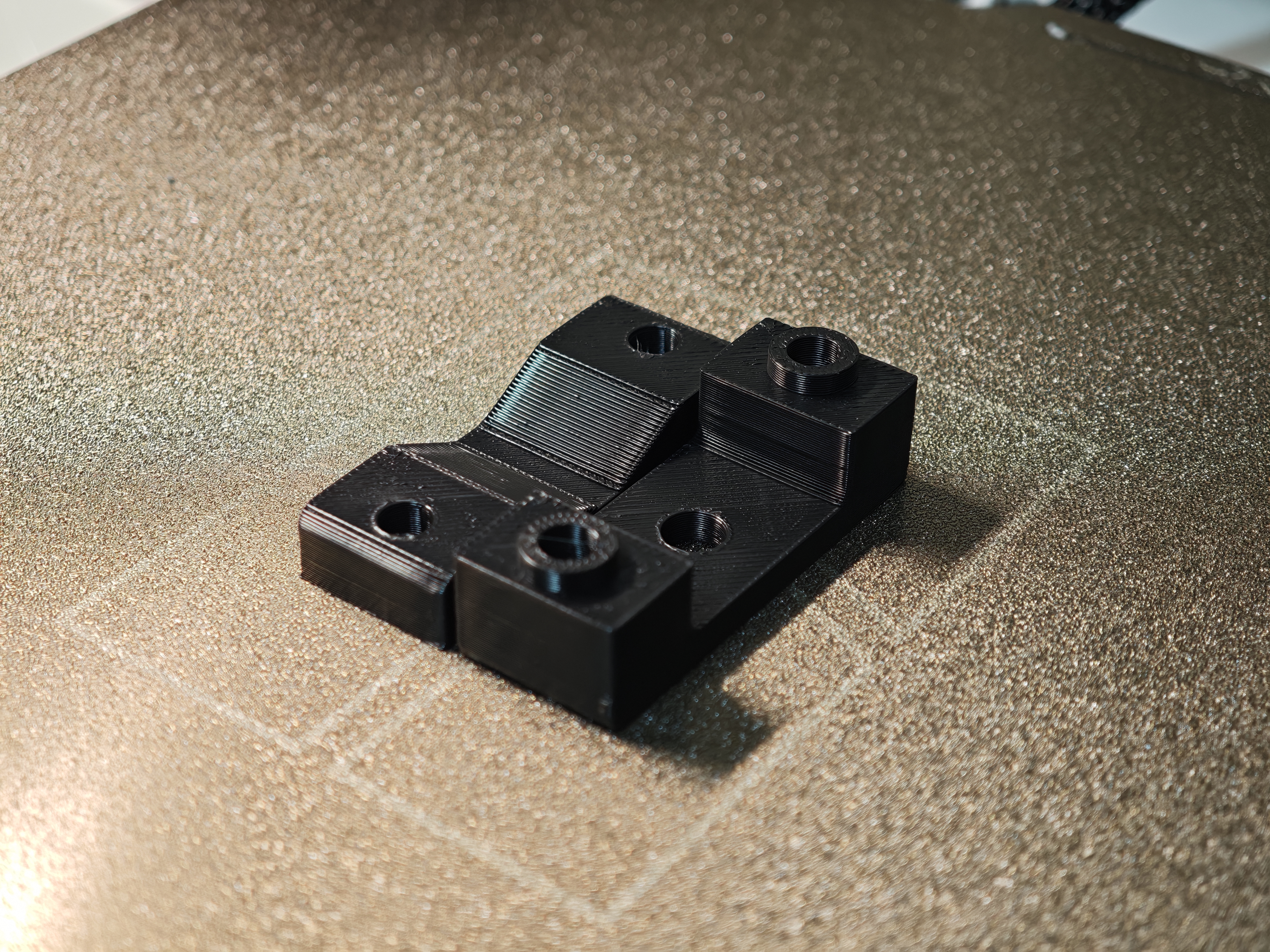

接下来打印第2盘，是管夹的上半部分。因为需要把手拧螺丝安装到模型的中间，所以模型需要分开两半打印

第2盘无需中途暂停。直接打印出来。

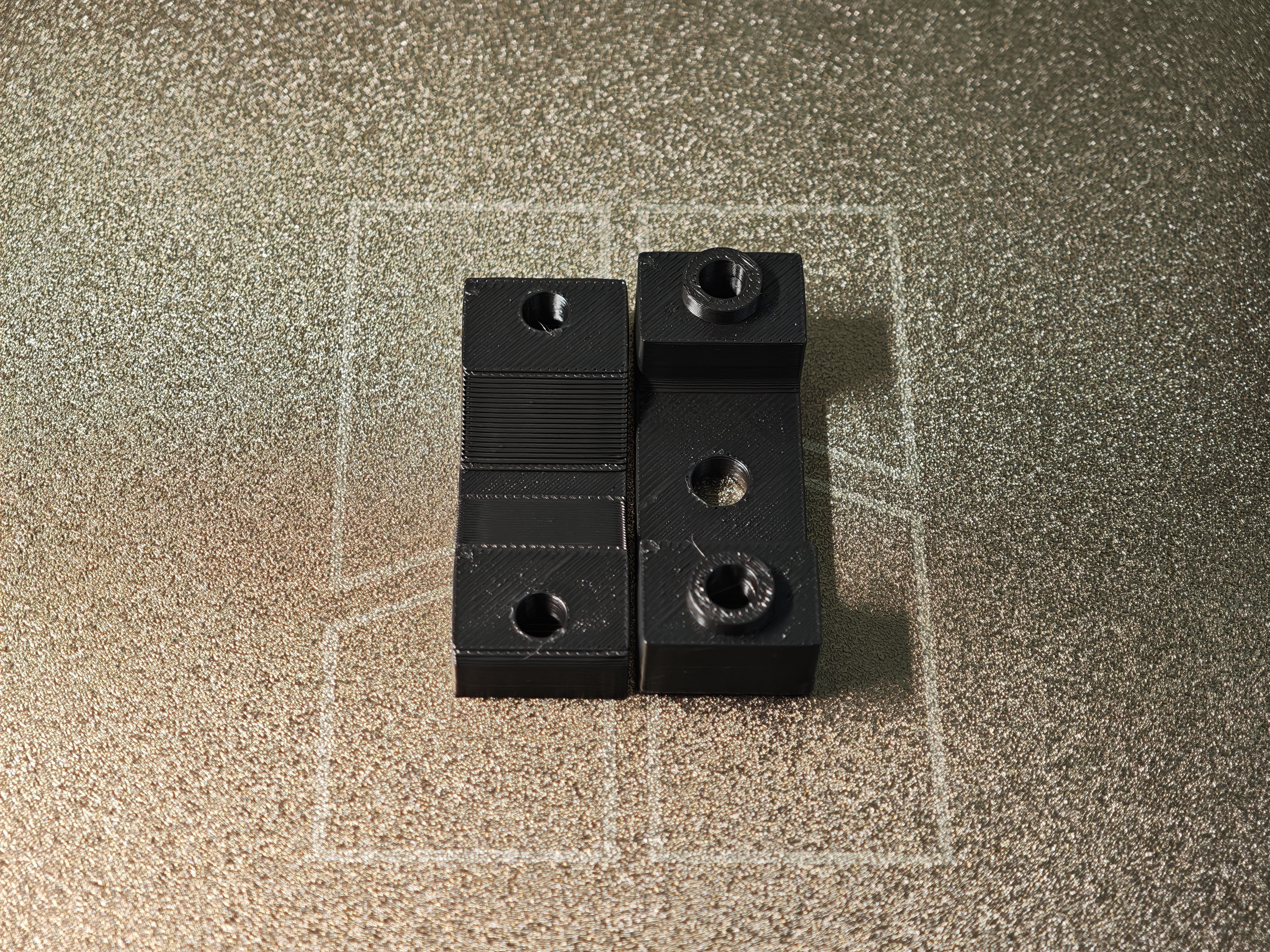

打印好之后，如图置入手拧螺丝之后把两半拼合，结合处使用强力胶水粘结

管夹中间，以及1/4螺丝处可以自行黏贴防滑胶皮。

您无需担心胶水的强度，因为本管夹模型并不是靠这些胶水受力，只是为了手拧螺丝能装在里面不会掉出来。

实际上模型受力是螺丝夹紧力同时贯穿了三个打印件。

打印配置已经设置为0.28层高，6层墙，25%填充率，以及各向强度都比较强的自适应立方体填充，所以整体强度应该不至于太脆。

如果有条件建议PLA退火、使用CF/GF增强耗材等。

但是毕竟还是塑料打印件，受到层间结合力的限制，

所以在实际上能够承受多重的负载，请根据自己使用的耗材自行评估，太重或者昂贵的器材请不要使用本模型来装夹。

一旦发现打印件有层间裂开或者任何变形请立即停止使用。

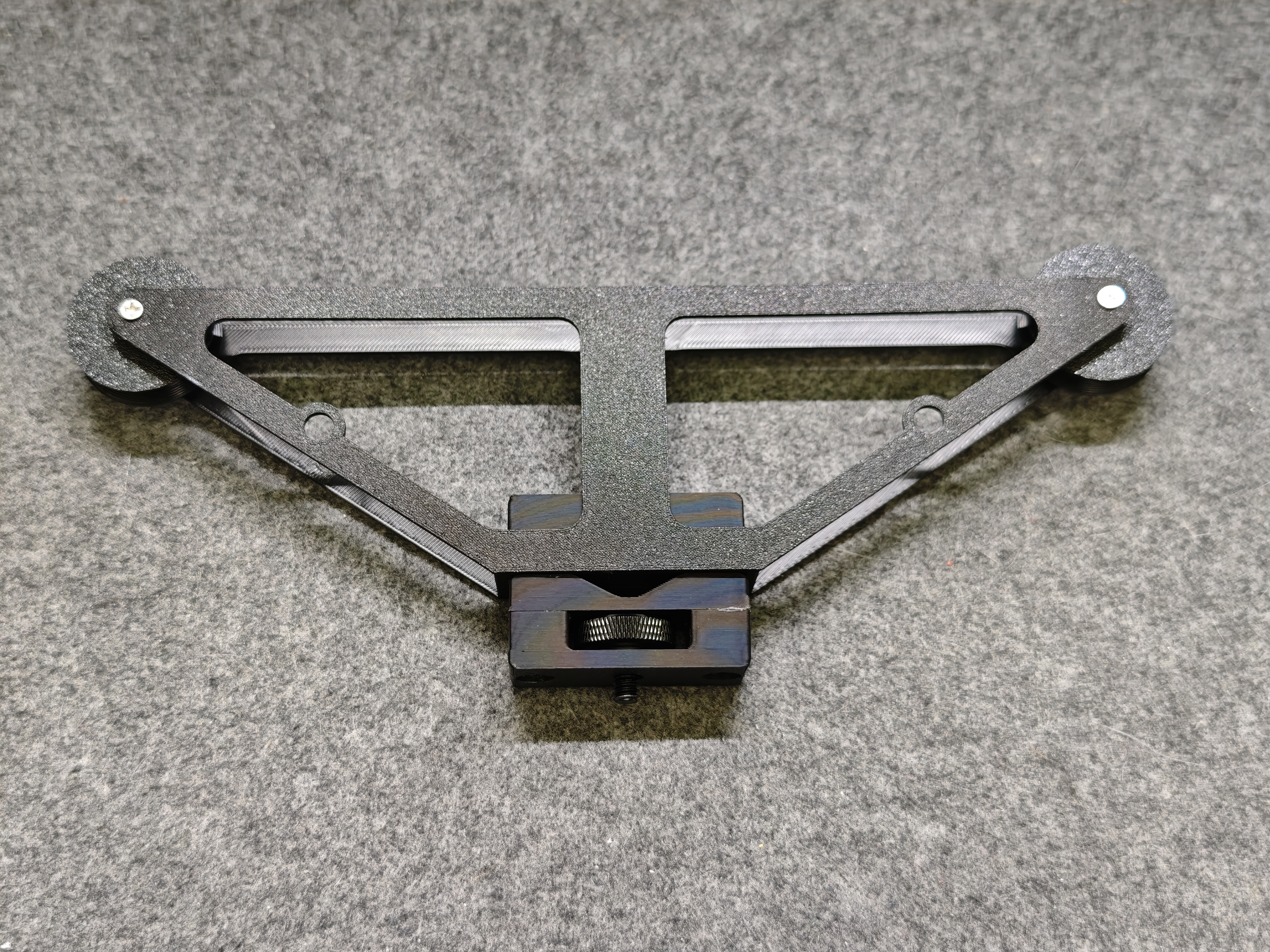

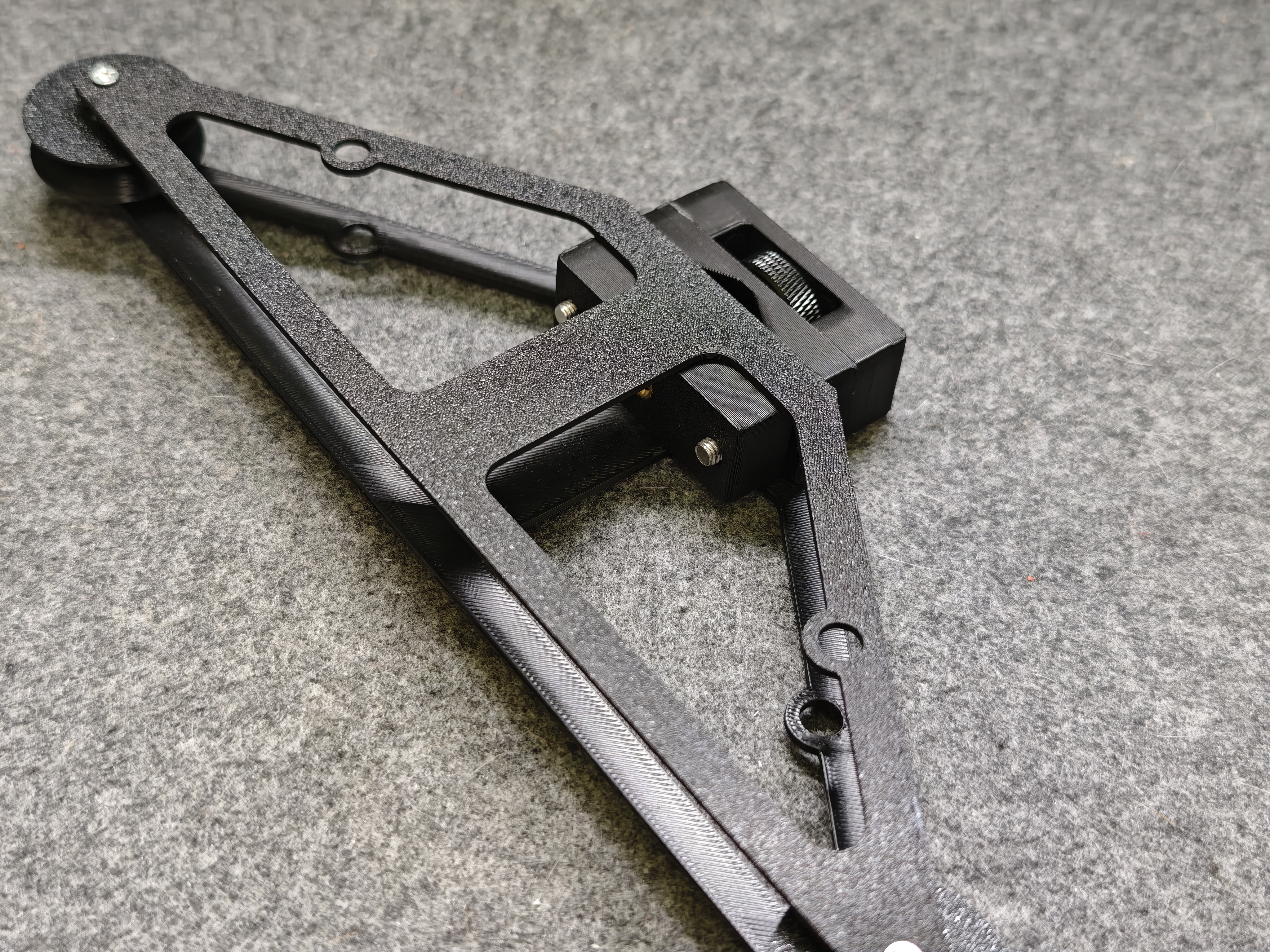

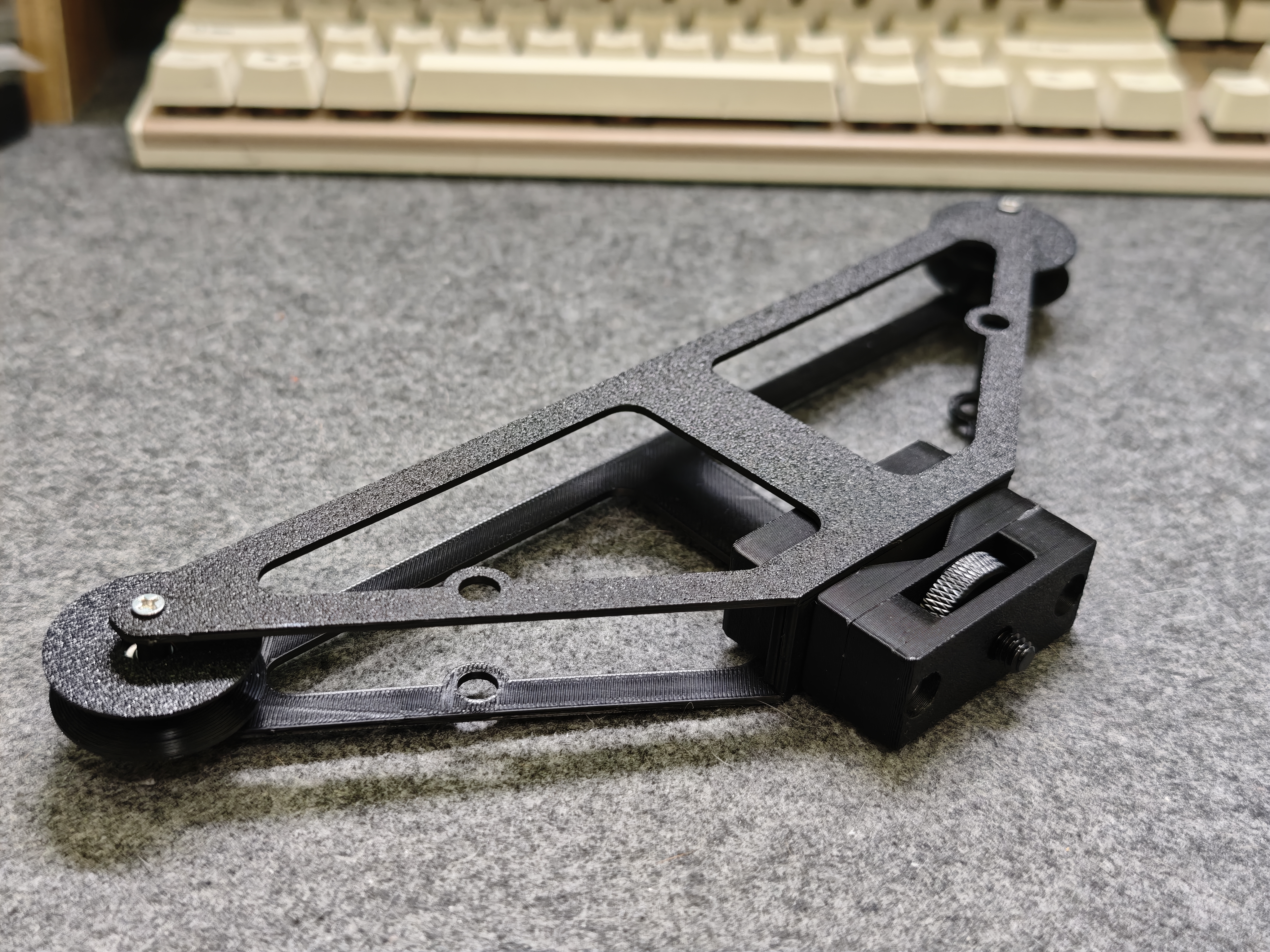

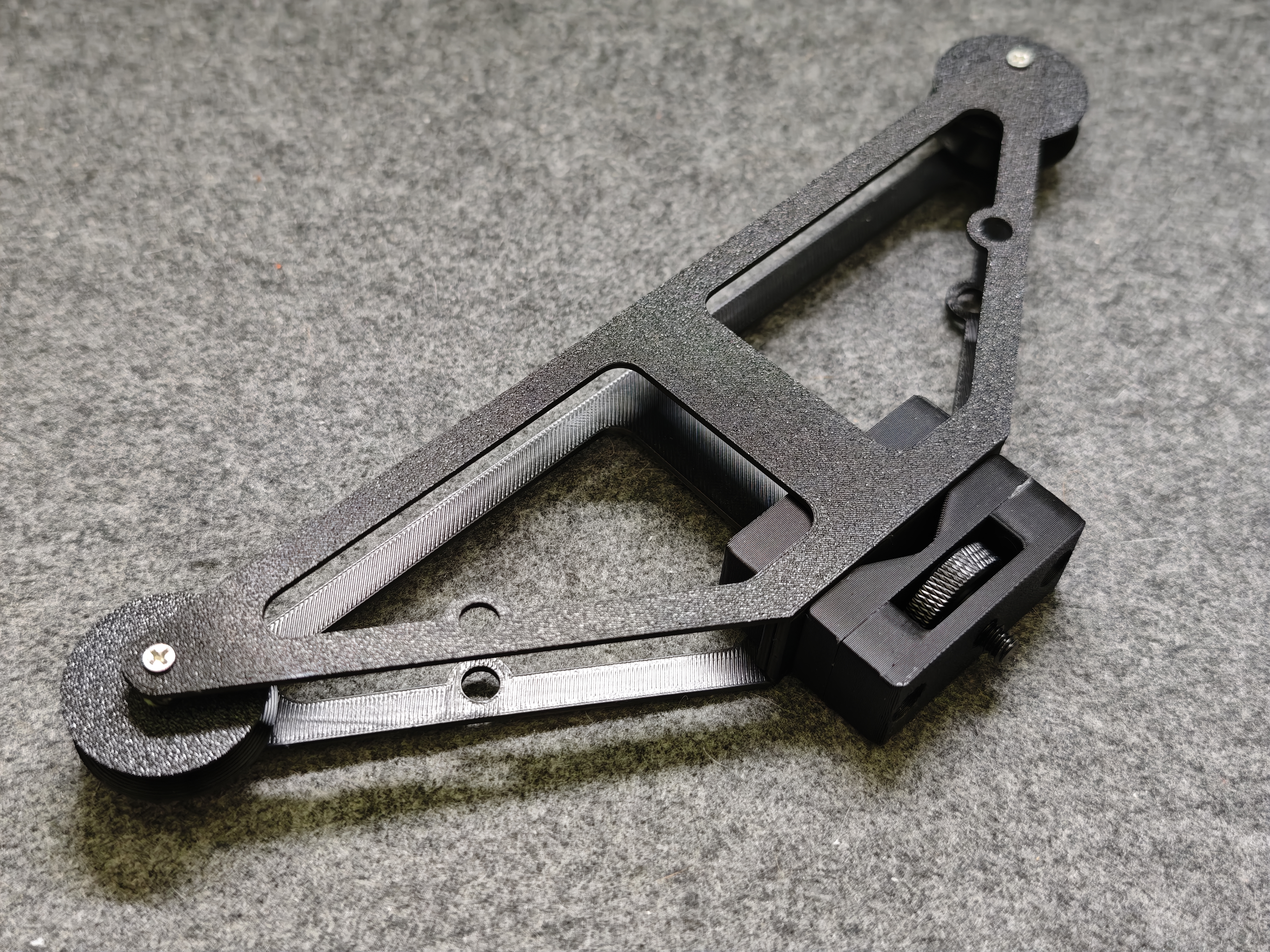

本模型适用于我的飞猫索道滑车V2

可使用30mm长度M5螺丝来安装
