Piano Aspirante Universale (Vacuum Table) Versione S
Questa piastra di fissaggio sottovuoto è la soluzione definitiva per bloccare pezzi sottili o difficili su CNC, incisori laser e trapani a colonna. Il design è ottimizzato per sfruttare l'intero volume di stampa della Bambu Lab A1 mini (180x180 mm).

💡 Caratteristiche Principali
Design Parametrico: Il progetto è completamente parametrico. Puoi modificare facilmente la larghezza dei canali per adattarli a qualsiasi guarnizione, variare il diametro del foro per il tuo raccordo pneumatico preferito e personalizzare le alette di fissaggio al piano.

2 Zone Indipendenti: Gestisci il vuoto in sezioni separate per bloccare con precisione anche pezzi di piccole dimensioni, evitando perdite di pressione nelle aree non utilizzate.

🛠 Materiali Necessari
Guarnizione in neoprene tonda da 4 mm (o dimensione personalizzata in base alle modifiche al file).

Cordone Sigillante Rotondo EPDM, Guarnizione in Gomma Nera Ø 4mm x 10m, Striscia di Tenuta Flessibile per Giunti, Porte e Finestre, con Forbici da Taglio incluse : Amazon.it: Fai da te

Raccordi pneumatici da 1/8" per tubo da 6 mm (o a scelta).

ERGAOBOY 10 pezzi 6mm tubo OD x 1/8 BSP maschio dritto per collegare pneumatico raccordi (PC6-01) : Amazon.it: Fai da te

Generatore di vuoto compatibile con tubi da 6 mm.

Heschen - ZU05S - Eiettore pneumatico Fissaggio sottovuoto 6 mm (1) : Amazon.it: Commercio, Industria e Scienza

Tubi da 6 mm (o della misura corrispondente ai raccordi scelti).

ANOMM Tubo Pneumatico PU 6mm OD 4mm ID, 10M Tubo Compressore Aria, Senza Raccordi, Blu : Amazon.it: Fai da te

Rubinetto a innesto per tubo da 6 (o a scelta in base ai raccordi ceh si usa)

CONNECTION 6 Pezzi Valvola a Sfera Pneumatica 6 mm Connettore Pneumatico Dritto Raccordi per Valvole di Controllo Flusso D'aria Controllo Valvola a Sfera per Tubo Pneumatico e Controllare Gas : Amazon.it: Fai da te

🚀 Istruzioni Rapide
Stampa il file: Utilizza il profilo ottimizzato incluso per garantire la massima planarità e zero deformazioni.

Fissaggio: Avvita la piastra al piano della CNC o al banco da lavoro tramite le alette laterali.

Guarnizione: Inserisci la guarnizione nel percorso desiderato per delimitare l'area di lavoro.

Connessione: Collega i tubi, attiva il vuoto e inizia a lavorare in totale sicurezza!

PARAMETRI DELLA PROVA DA ME EFFETTUATA
IL CANALE E STATO FATTO DA 3.8MM PER UNA GUARNIZIONE DA 4MM
IL FORO PER RACCORDO DA 1/8 DA 9MM

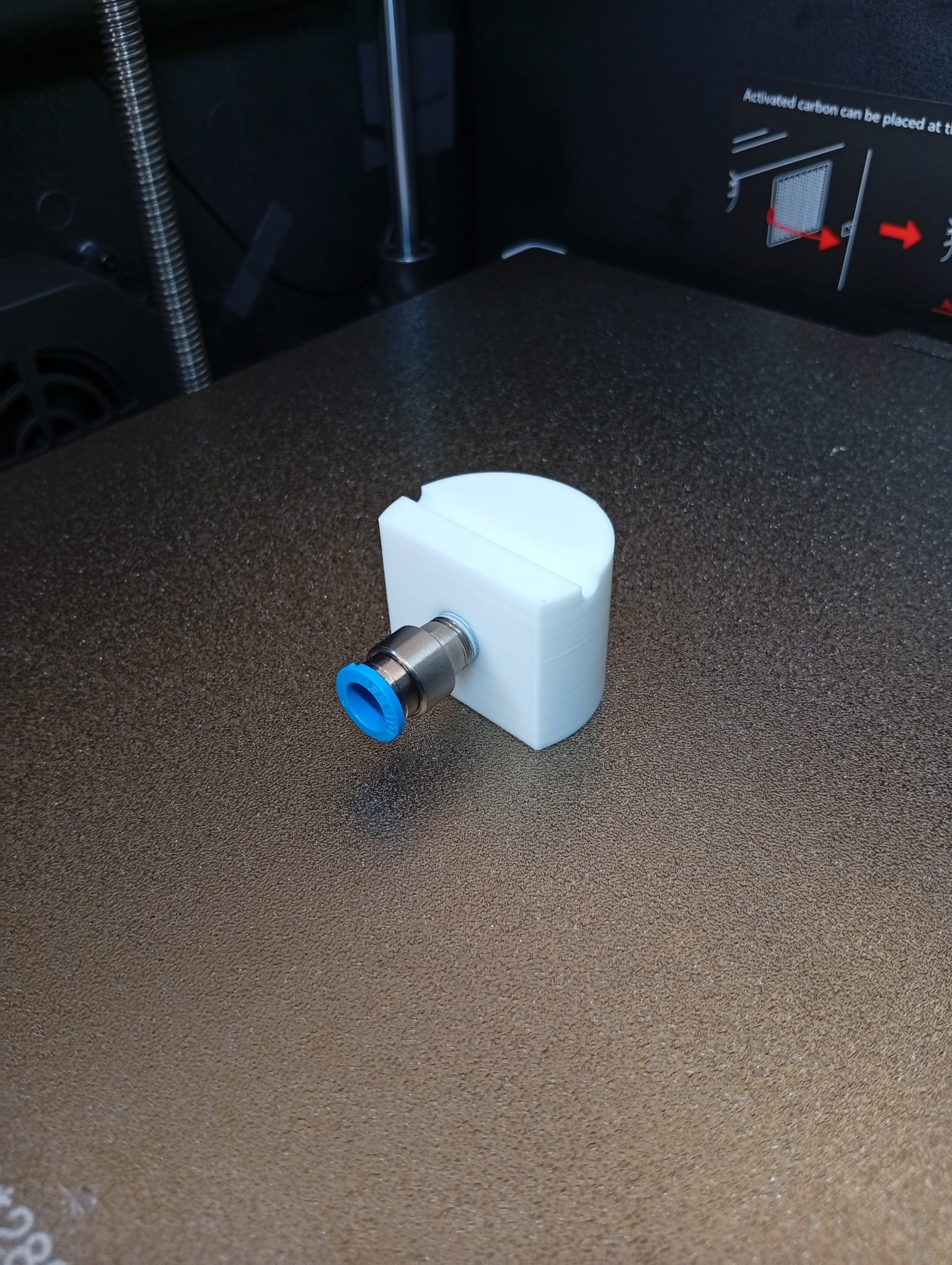

• CONSIGLIO DI FARE LE PROVE STAMPANDO SOLO IL PEZZO DOVE VA AVITATO IL RACCORDO PER ESSERE SICURI DEL DIAMETRO DEL FORO.
