ITX主板可无线堆叠硬盘位NAS机箱主板最大支持17*19

安装流程

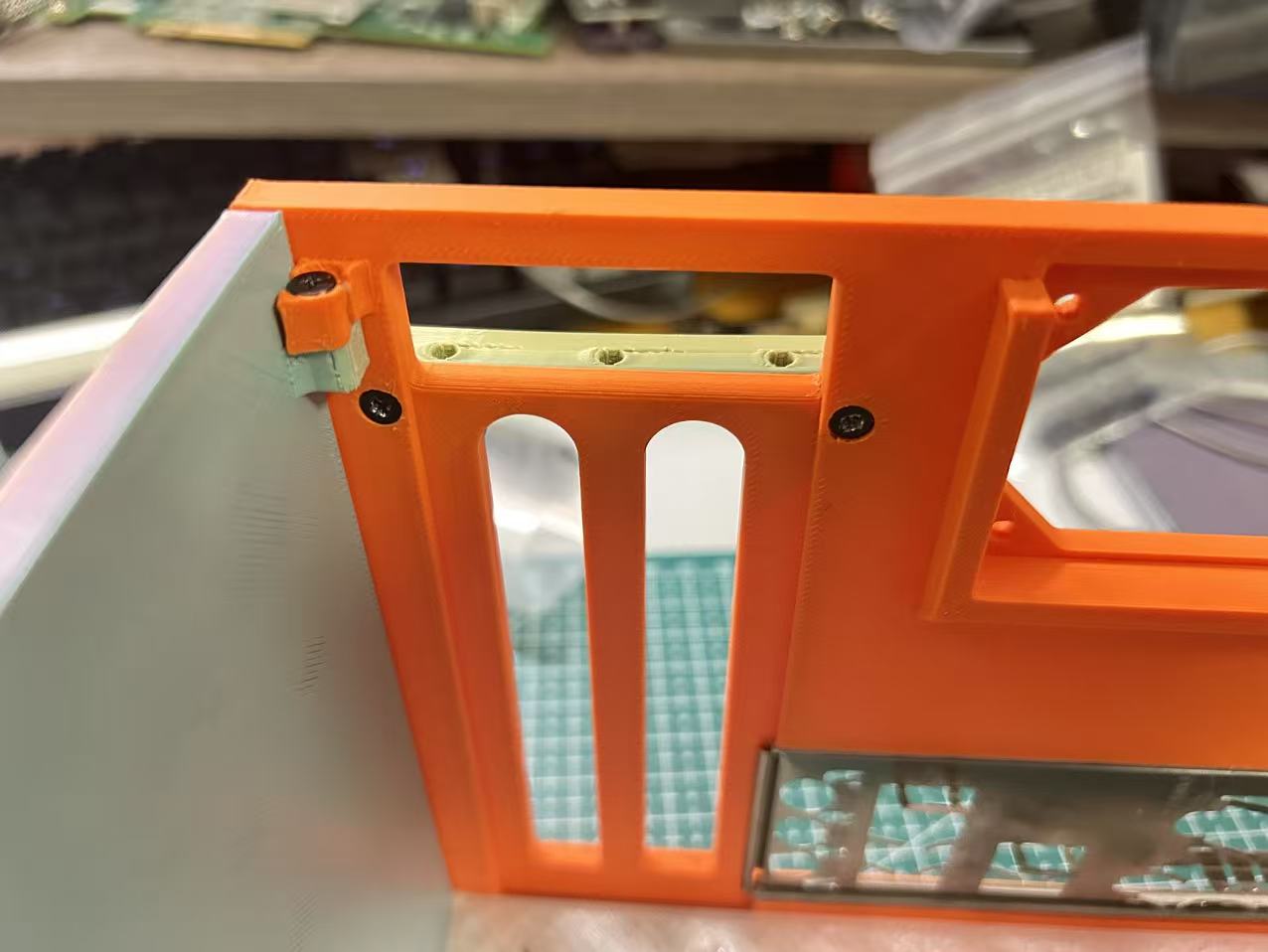

1、安装背板PCIE外支撑（M3*10 2颗）

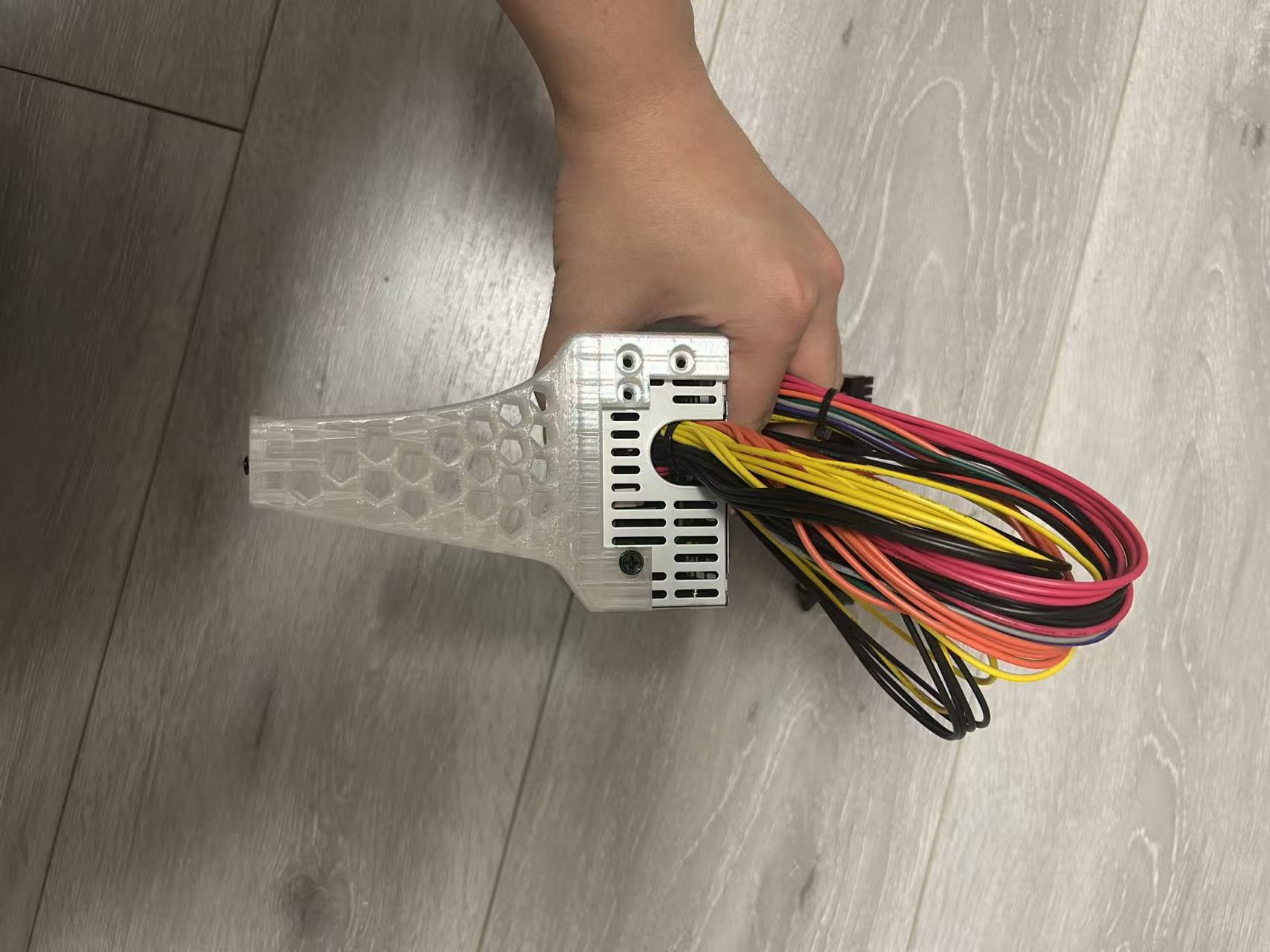

2、FLEX电源与电源支架连接（使用电源螺丝）（电源支架底部拧1颗M3*10，不需拧到底，留出一点头）

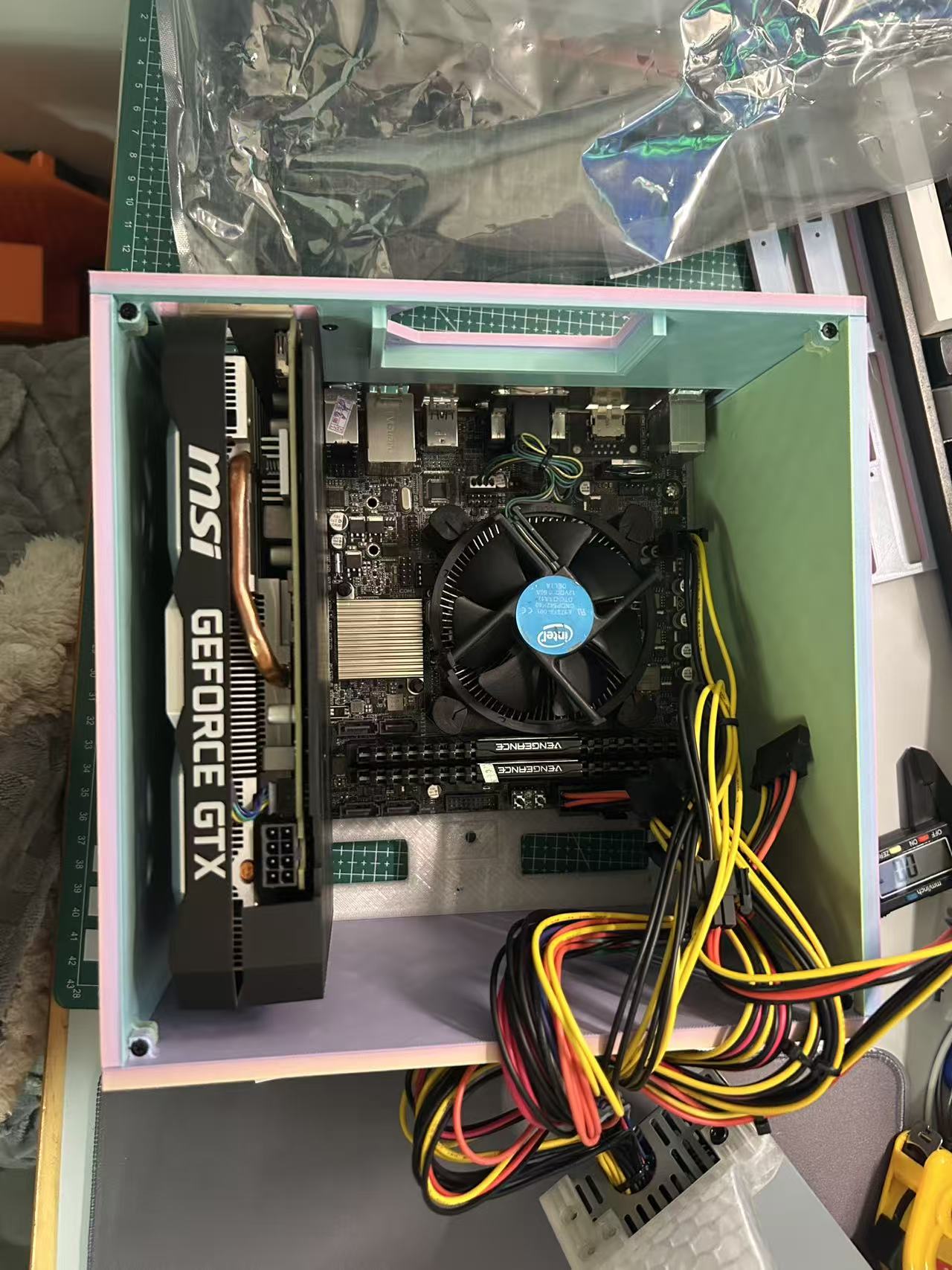

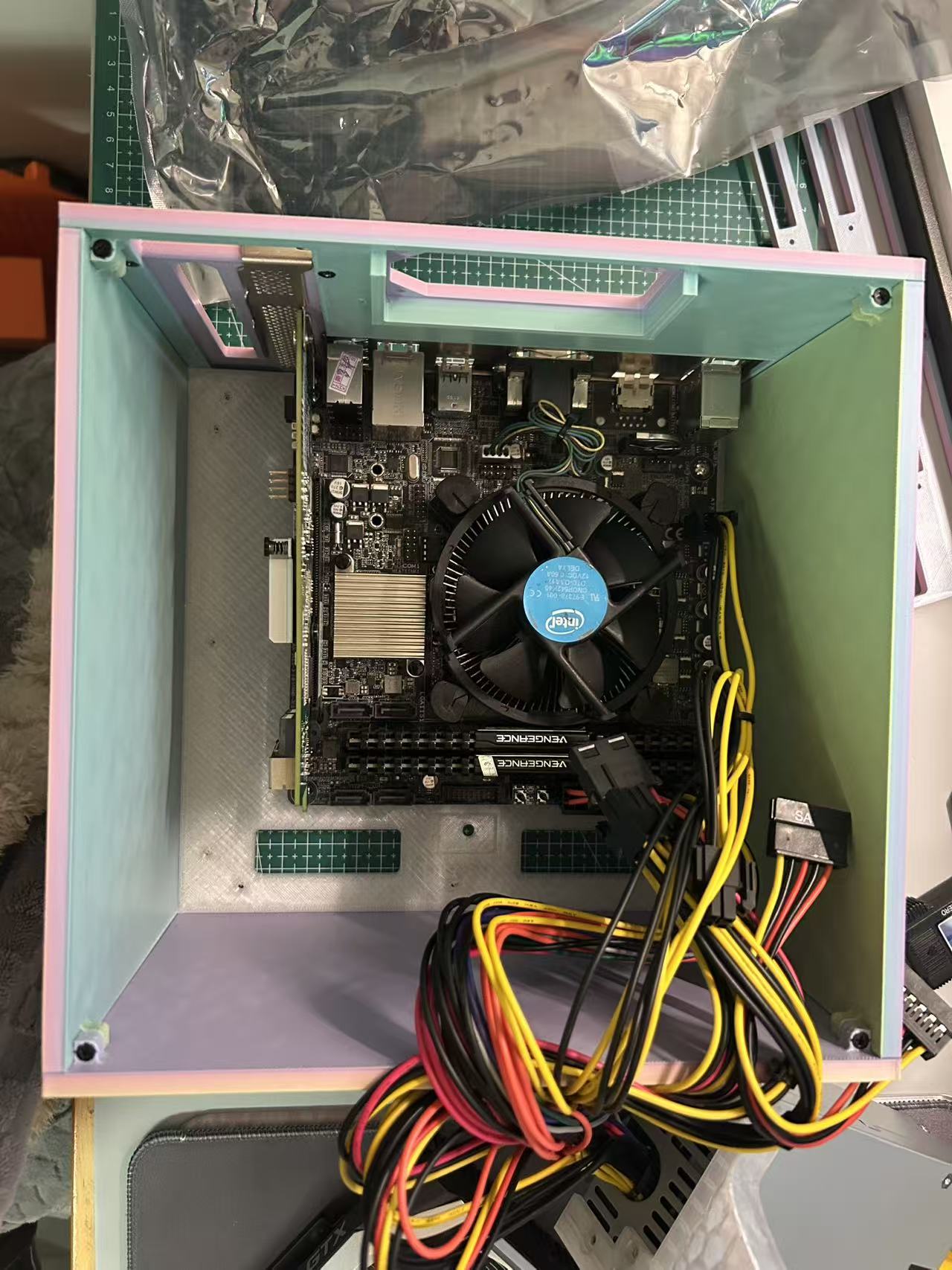

3、安装底板与背板、面板、立板；卡入主板的挡板；连接主板上的电源插口和CPU电源插口

4、硬盘笼安装，此处展示8盘位，使用120*120*15风扇，风扇限厚15mm，风扇需购买前后螺丝孔中间有空隙的，不然无法使用（4040风扇同样限厚15mm）

背板安装（使用M3*6螺丝 16颗）

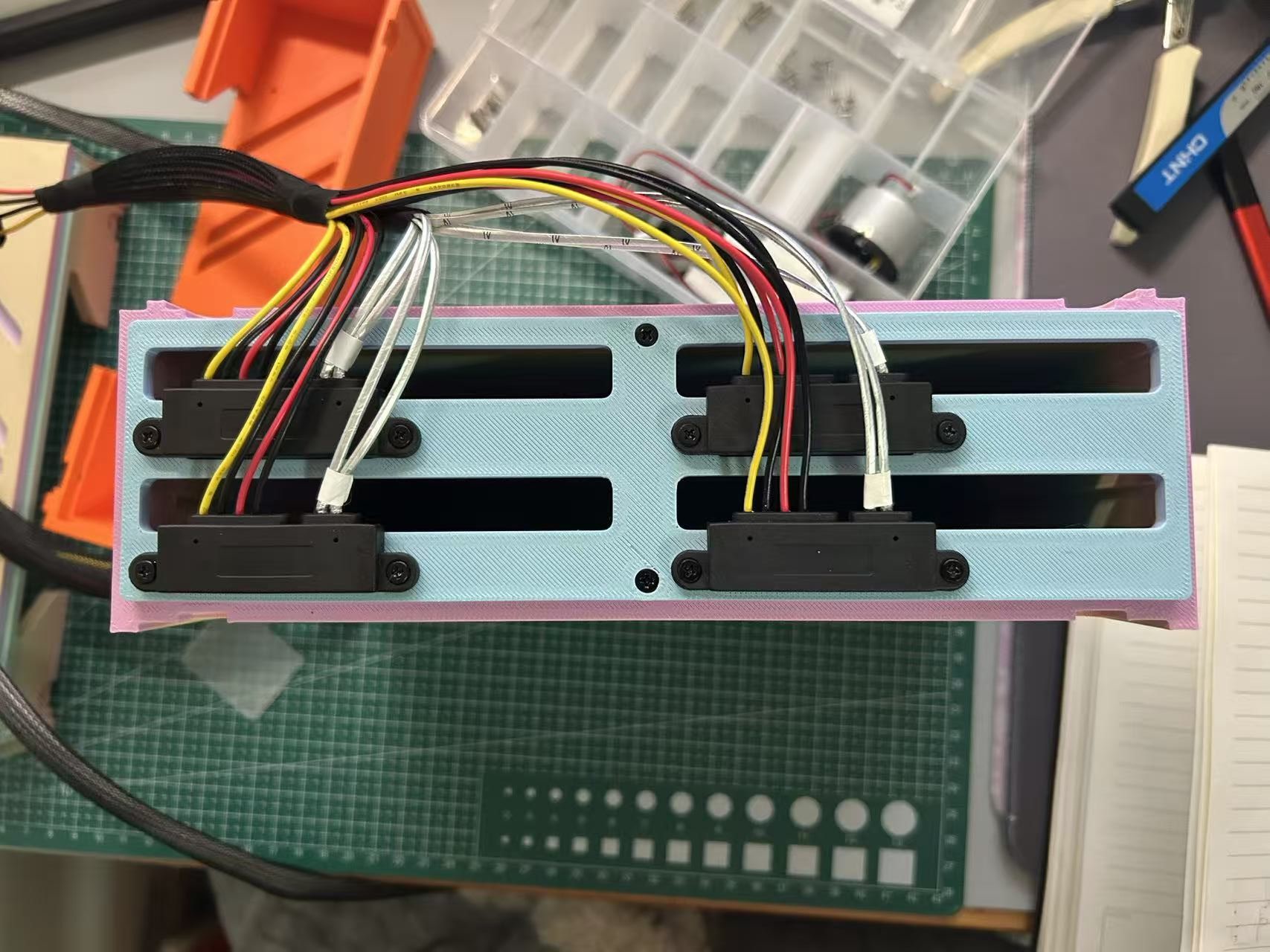

5、硬盘背板与硬盘笼固定（使用M3*6 2颗）

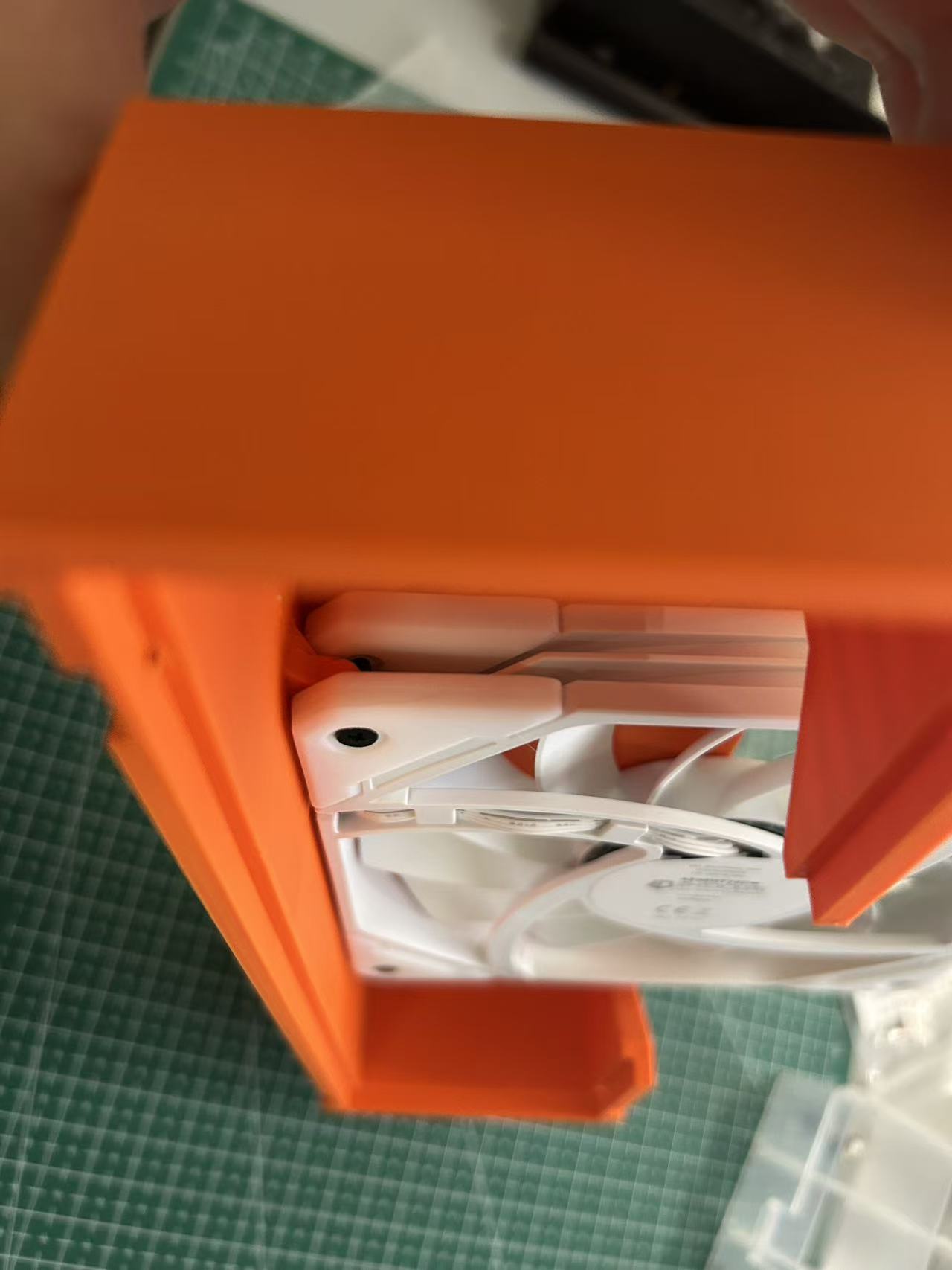

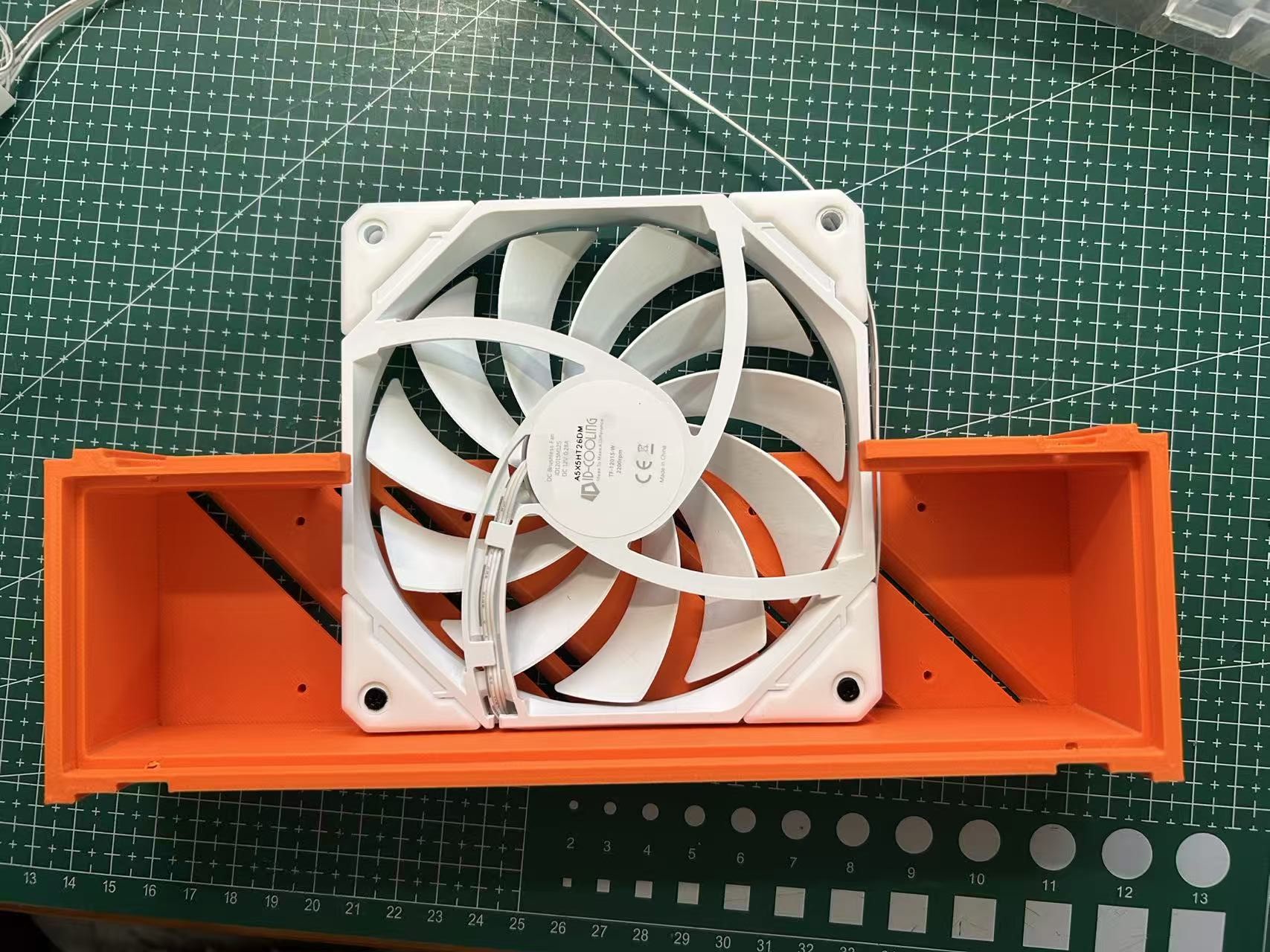

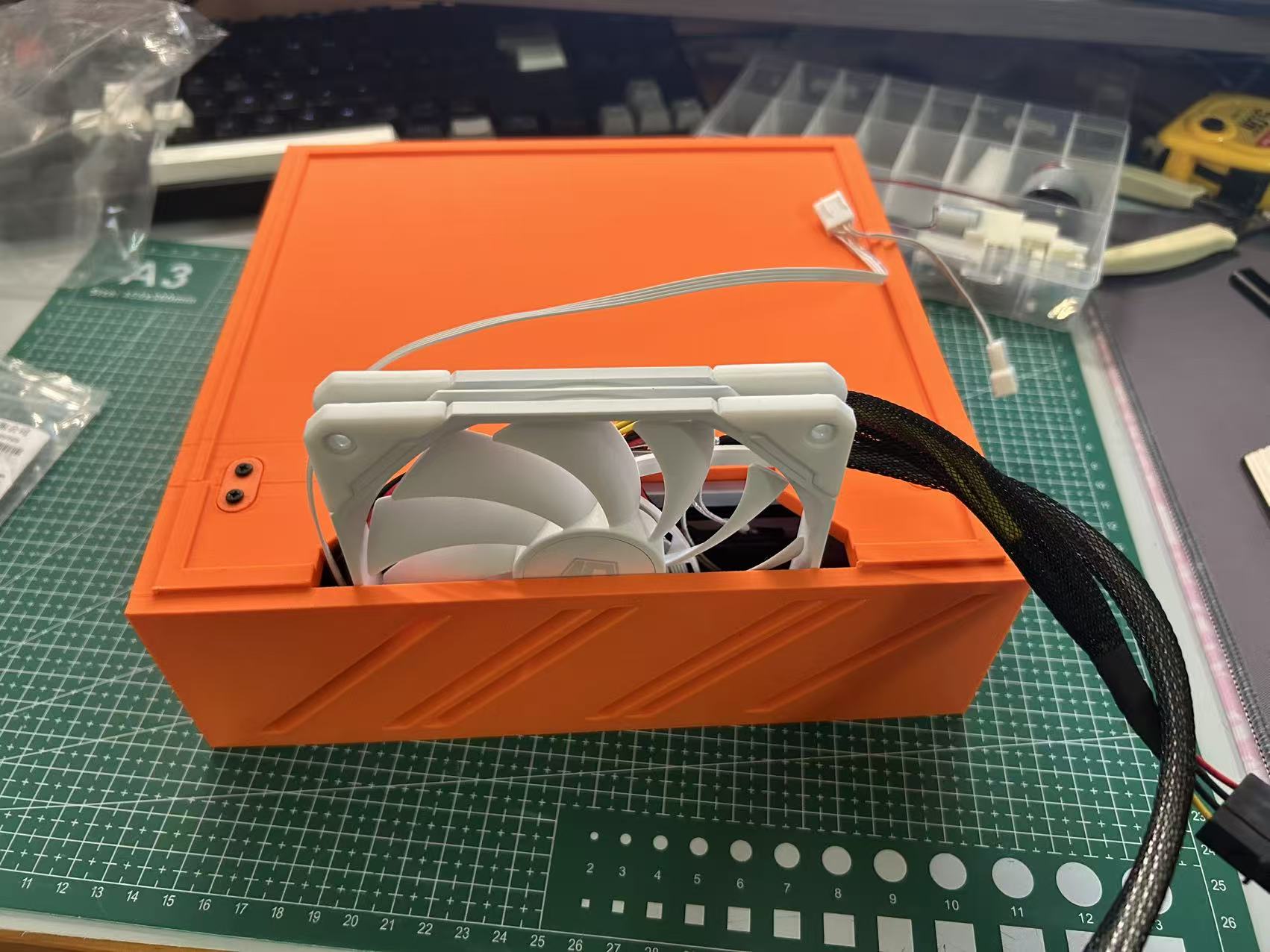

6、风扇安装（M3*10 2颗）

7、硬盘笼组装（M3*5 16颗）

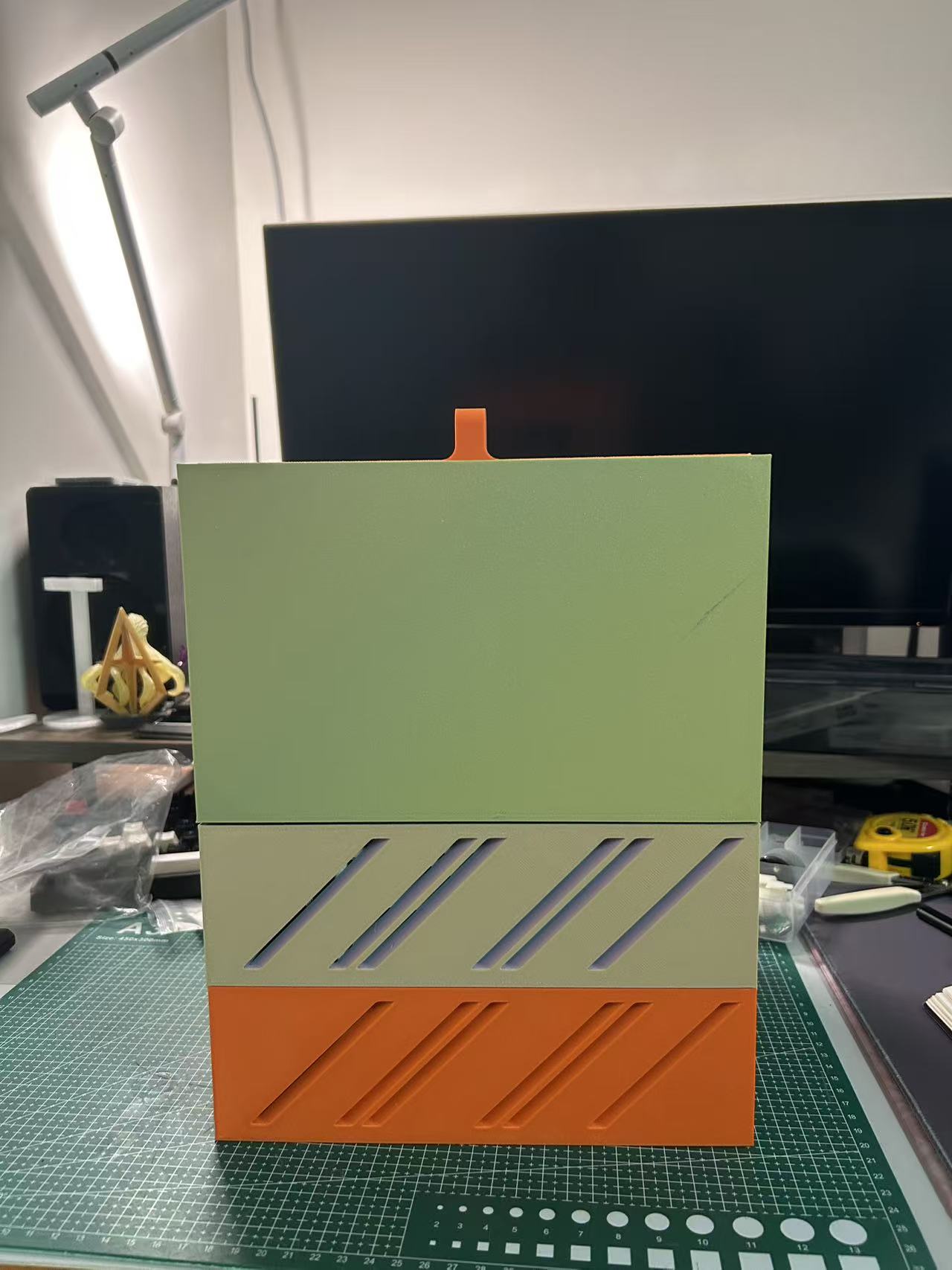

8、2硬盘笼堆叠

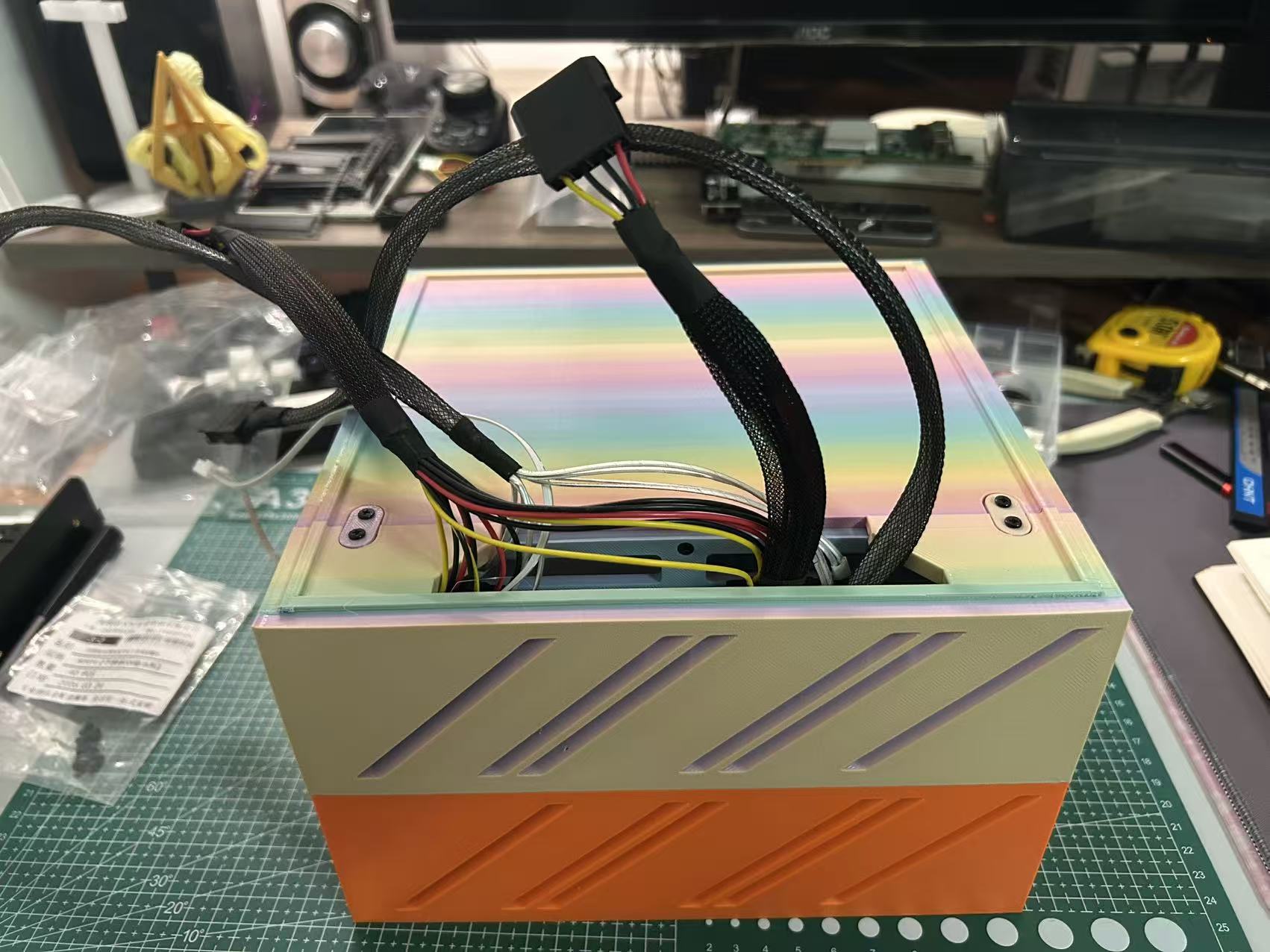

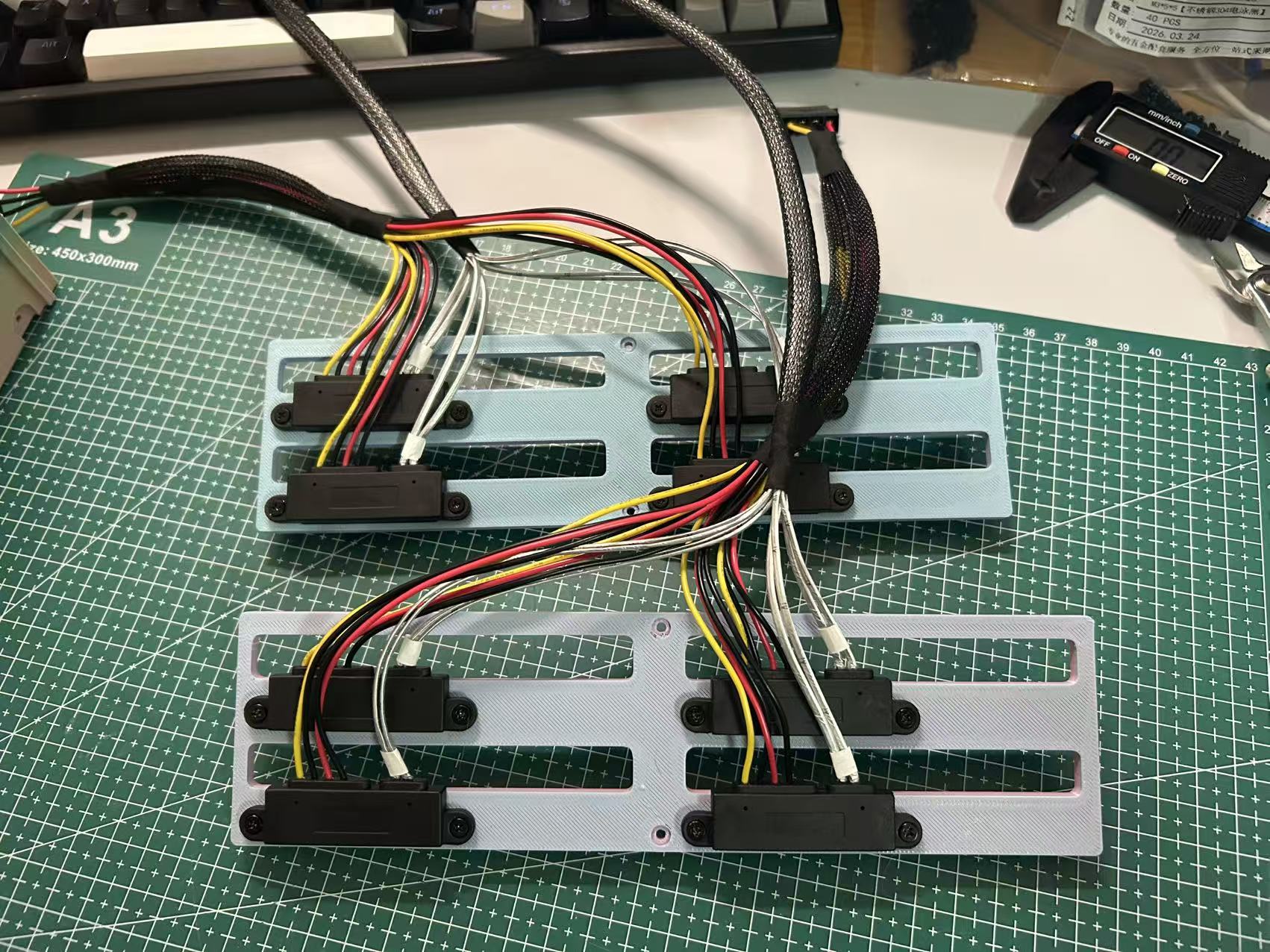

9、主体堆叠，连接各路电源、SATA线、8087或8643接口等

10、插入硬盘

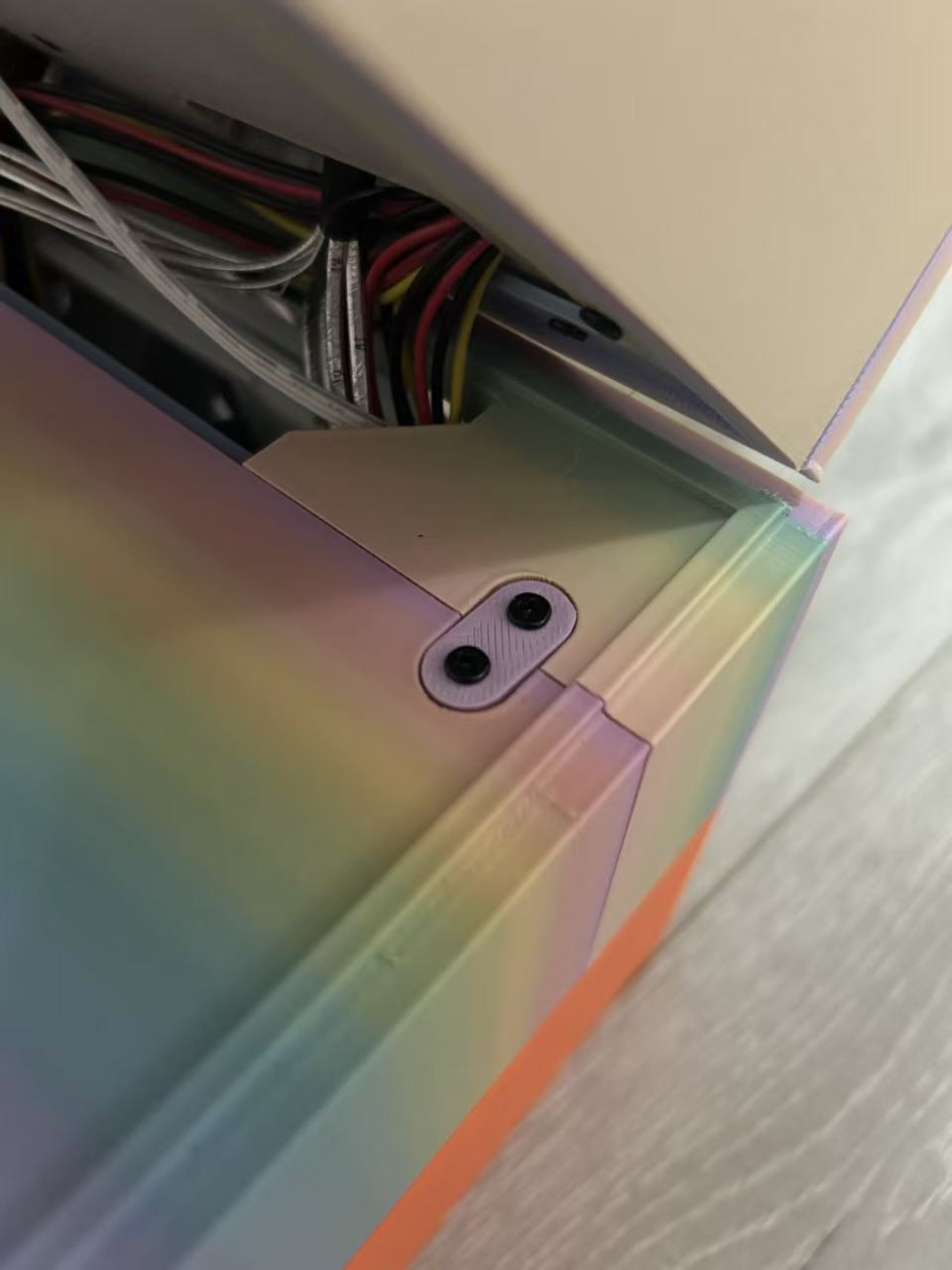

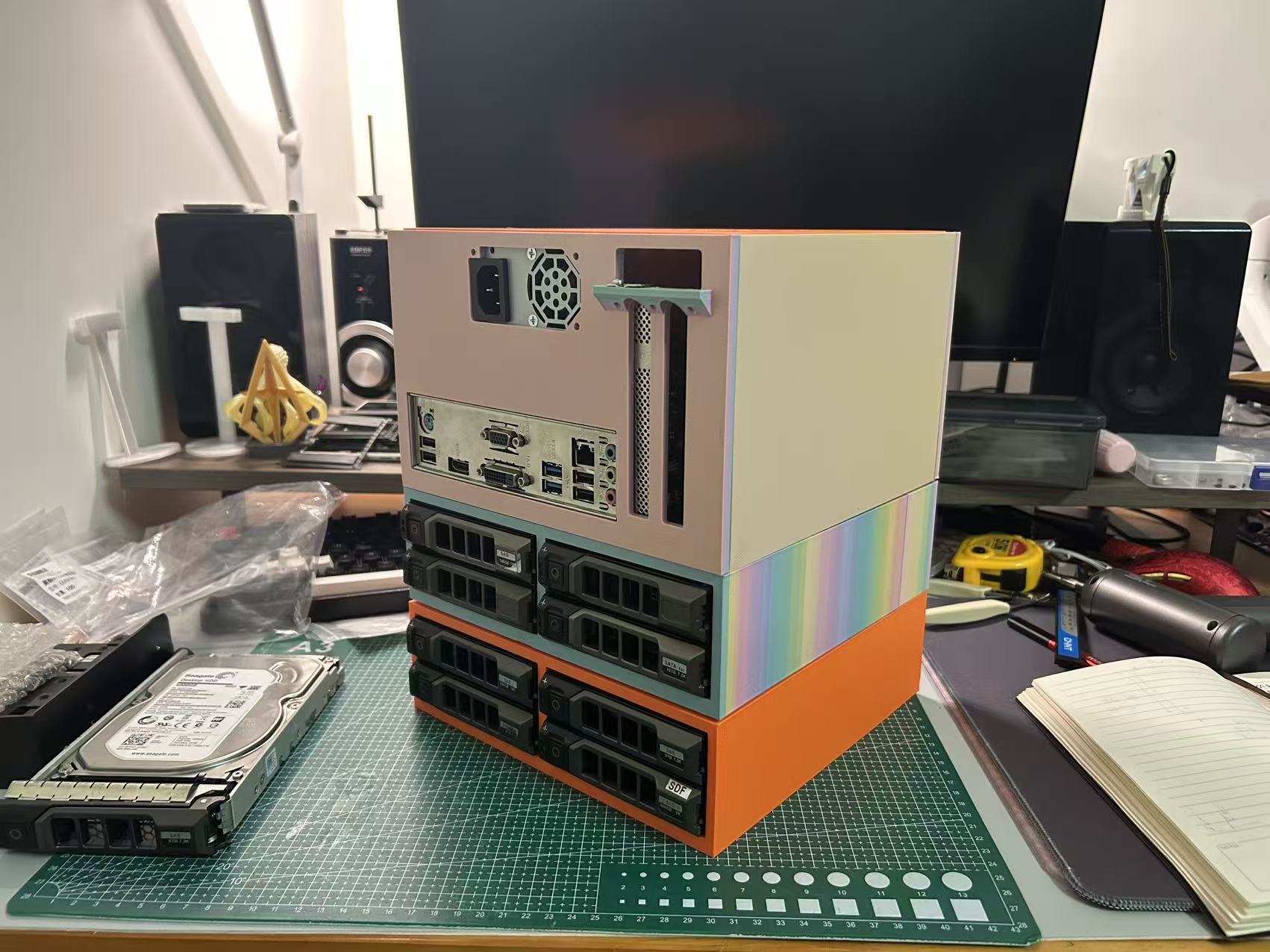

11、成品展示

材料链接

线材

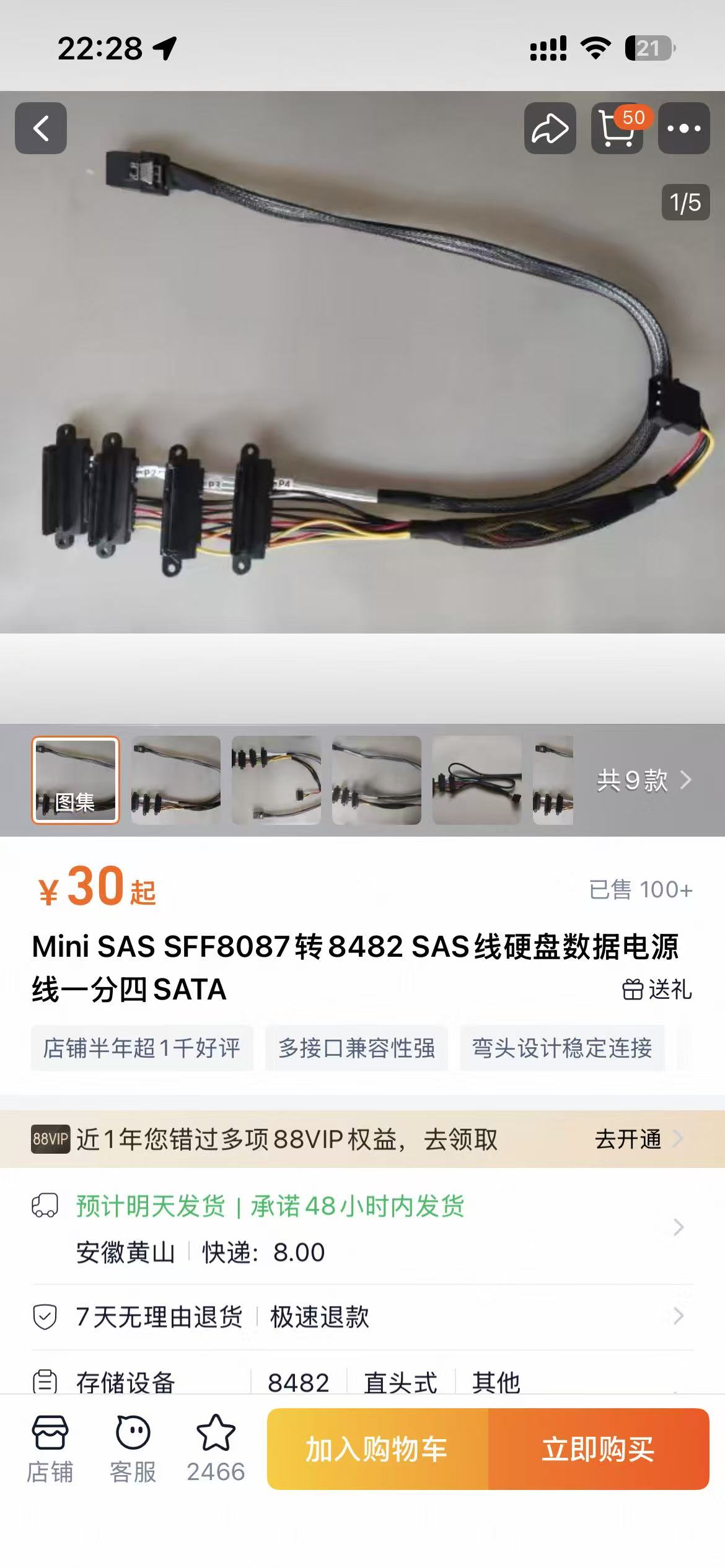

[https://e.tb.cn/h.i9ccLuz3yuMFOui?tk=xKcO526RXLU](https://e.tb.cn/h.i9ccLuz3yuMFOui?tk=xKcO526RXLU) MF287 「Mini SAS SFF8087转8482 SAS线硬盘数据电源线一分四SATA」

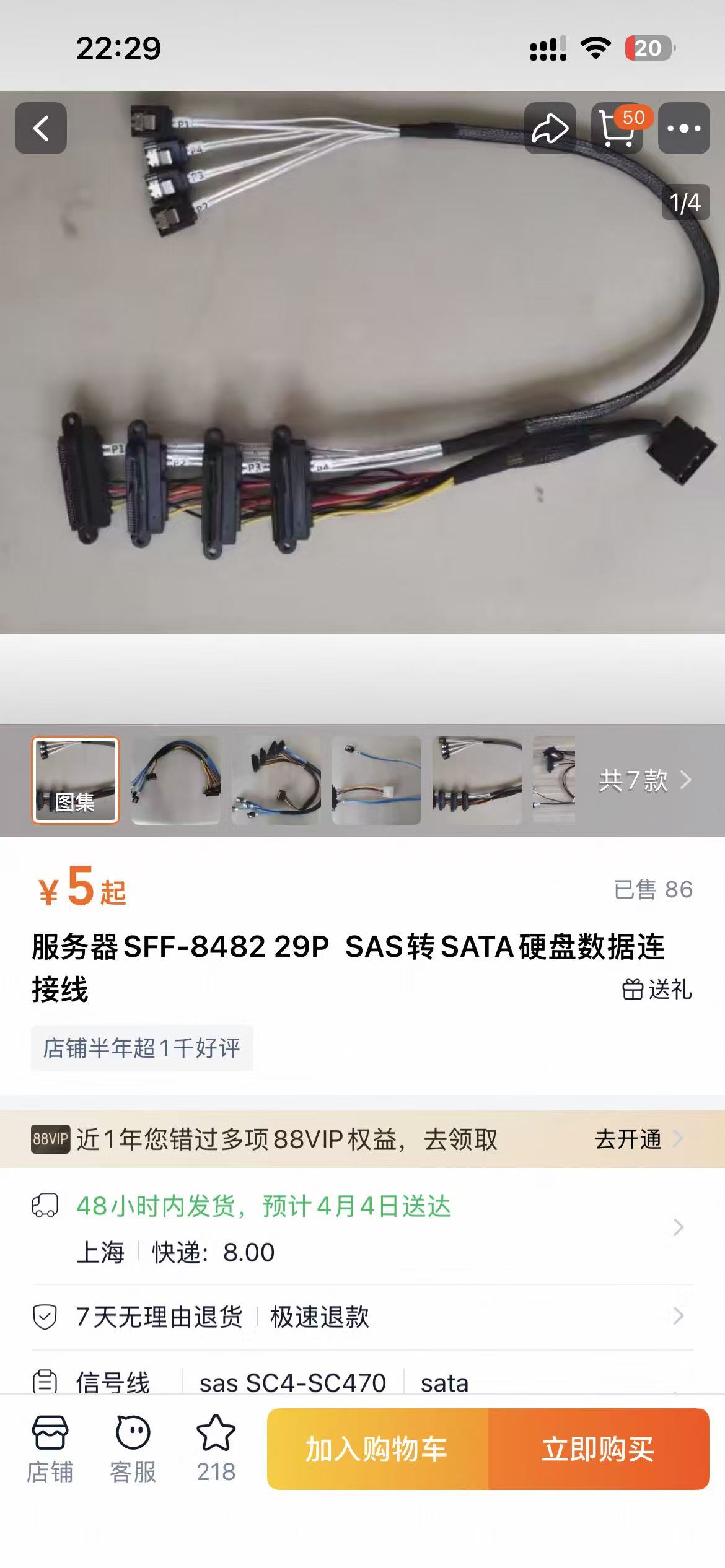

[https://e.tb.cn/h.i9c57QjUlLgqThV?tk=tFcT526MWgx](https://e.tb.cn/h.i9c57QjUlLgqThV?tk=tFcT526MWgx) CZ057 「服务器SFF-8482 29P SAS转SATA硬盘数据连接线」

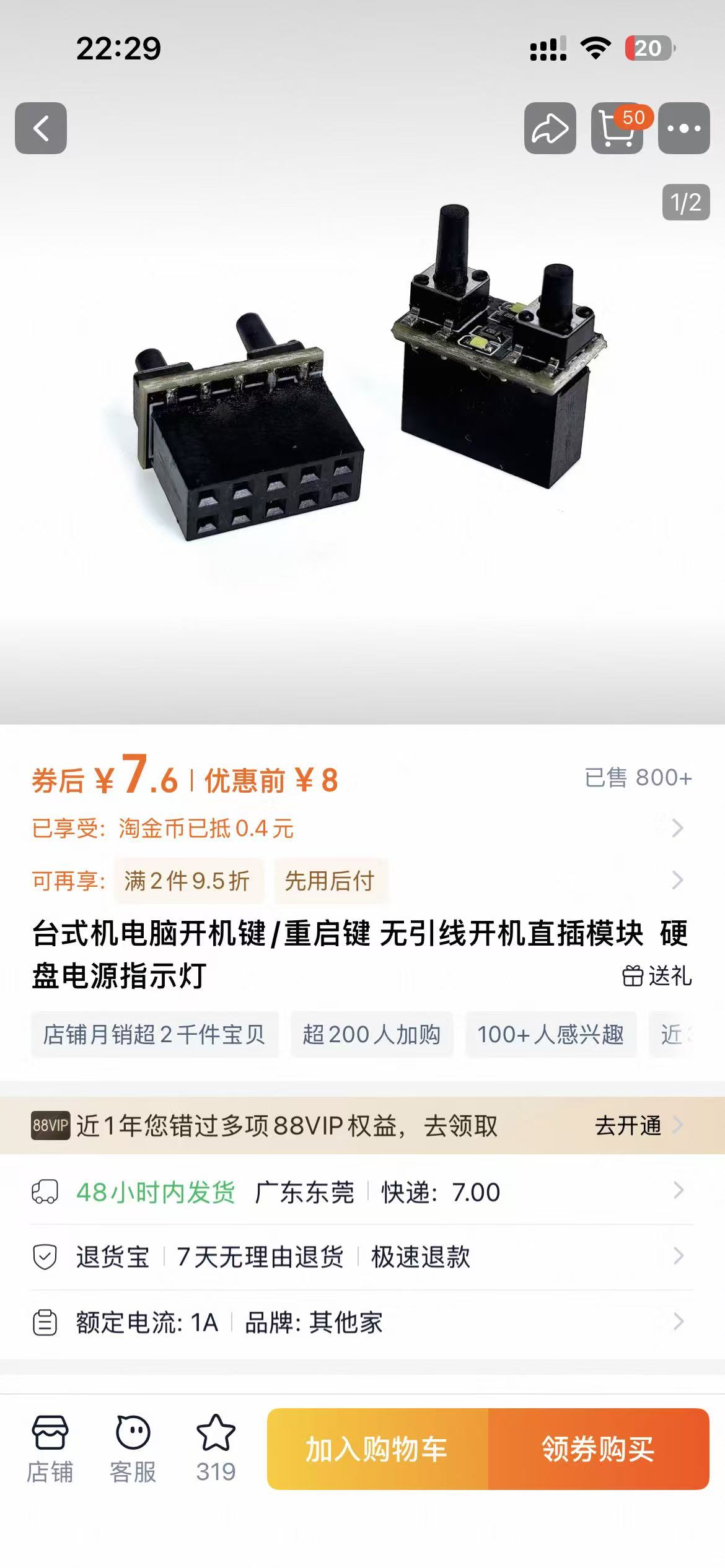

[https://e.tb.cn/h.ijDF1ntvd5CVo6y?tk=XRPN526M3ZB](https://e.tb.cn/h.ijDF1ntvd5CVo6y?tk=XRPN526M3ZB) HU926 「台式机电脑开机键/重启键无引线开机直插模块硬盘电源指示灯」

一起快乐的养龙虾吧！
