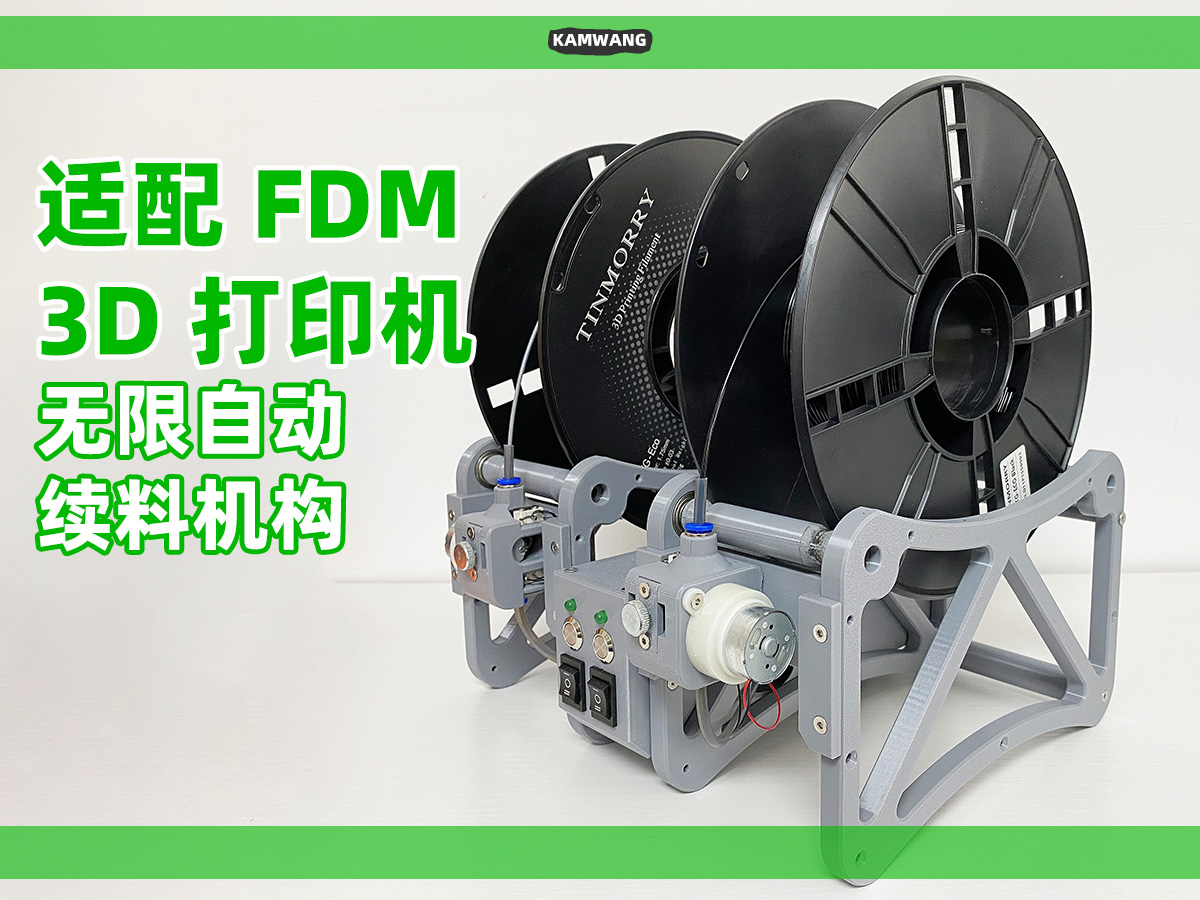

模型介绍及功能演示

项目初衷：

这个是我去年初（2025）在油管看到的一个国外视频，激发了我的好奇心，但是由于种种原因，这个项目被搁置了，直到25年底，我才有了相对充裕的时间，重拾这个耽搁已久的项目。



作为这个项目的设计原则，一切从简，也就是能不用复杂电路，一概不用，最好是纯机械机构，但是这个路应该不稳定，那么我们就用最简单的微动开关来进行控制吧。除去复杂电路的设计开发和生产复杂性，只使用微动开关一个好处就是，元器件简单，性能成熟稳定，一个开关寿命少则上百万，多则可达上千万次，而且一个成本也就几毛钱到几块钱，可以在日常使用过程中，像保养汽车一样，定期更换即可保证续料机构的稳定长时间运行，可谓是维护成本低廉。



本次项目的大部分耗材检测位置，除了使用微动开关，还是用了小轴承，就是为了在长期摩擦的过程中，利用小轴承的刚性及对耗材的友好性，避免对微动开关造成磨损。所以该项目的所有微动开关中，只有弹簧缓冲器的触发微动开关，需要定期更换，其余的基本可以一劳永逸。

使用注意点：

• 如果用于A1，需要把挤出机上方的5通，更换成文件里面的2通（一进一出）保证进料顺畅
• 如果使用其他机器打印，建议下载文件里面的特氟龙管连接器，官方的连接器通道并不是为自动续料设计的，内径较大，容易在2段耗材同时进入时发生卡料现象
• 为了保险起见，建议使用一整根特氟龙管，避免中间有链接，若不能避免，请参考上方第二点
• 备用料进料建议刚好被机构挤出机吃到就行，不要吃太深，避免影响自动续料效果
• 挤出机齿轮压料强度以手动无法捏住进料耗材为准，防止挤出机遇到尾料无法顺利吃进去
• 当一边耗材用完，尾料进到挤出机，会有一小段时间会听到挤出机齿轮磨耗材的声音，不用担心，正常现象
• 自动续料的耗材请务必选择比整个进料通路（从进入机构挤出机，到打印头的距离）要长10厘米左右，防止耗材卡在管内无动力滞留造成卡料
• 若需要回抽耗材，切记先把已经进入打印机工具头的耗材剪断，再操作续料机构回抽退料，否则会造成齿轮部分耗材磨损，影响二次进料退料

版本说明：

版本号：26-1A（支架版）

此版本经过不下10余次的修正，已经可以正常连续不间断打印十几个小时，中途不出现异常或者卡料现象，符合初步定稿方案，暂时先发布第一版。

至于有粉丝朋友说不需要支架，因为很多人都是用米桶，这个会在后面持续更新不同的版本

后续更新及相关动态说明：

这个是我的第一个稳定的版本，也有可能大家回去打印组装好后会出现因为打印精度、装配精度、打印机、耗材等不同因素叠加产生一系列难以预测到的问题，如有需要，后期我会考虑组建一个粉丝群，专门用来解答有关此款自动续料结构的相关问题。

由于我本人并非全职从事3D打印相关事宜，这块只是我的个人业余爱好，日常我还是在经营自己的公司和工厂，所以可能模型的迭代更新以及对大家提问的回复会有不及时，请大家耐心等待，我看到了都会一一回复。

优化更新：

2026.6.30更新如下（2.0版本）：

1、更新支架及滚轴安装方式，更换滚轴轴承，滚轴滚动更丝滑

2、支架打印更加方便



以下内容为已升级更新，准备上传模型文件

3、挤出机结构重构，可动态压进耗材，送料更丝滑

4、挤出机减去了一个微动开关，只采用进料齿轮下方的检测微动，可以在退料时，耗材不至于掉出来

5、三通改成光电检测，以及可调行程，寿命更长，更静音

6、中间的理线盒子结构升级，前后盖板可单独拆卸，更好打印，更好安装

7、三通内部加装霍尔板进料接头，加引导铁氟龙管，三通滑块滑动更丝滑，进料不卡顿





2026.4.18更新如下：

1、底部支架部分安装孔位尺寸更新，更好安装
2、底部支架圆角倒角的处理，外观更圆润
3、优化了部分微动开关安装螺丝孔位，更方便安装
4、更新了不同版本尺寸的鲍登头，适配  9.1mm外径与  8.4mm外径

5、修正三通2进一出的轴承间隙，增加了0.2让进料更顺滑

6、中间埋线盒内壁两侧增加理线夹子，让走线更规整

【重点】关于版权及商用的说明：

想起2023年底，我参考了现有的拓竹增高架，开发了全网第一款可嵌入米家MESH控制板，可以实现增高架远程控制照明及辅助散热的智能版本，并且在前期以完整的打印文件及BOM清单销售过一段时间，也正正是因为这个行为，网上出现了直接拿我的模型文件和BOM清单组装成品销售的问题。



为了最大化的维护开源社区的精神，本人在此郑重强调，本模型只能用于个人研究使用，任何机构、个人不得拿来商用，否则一切法律后果自行承担。

当然我暂时也不会考虑以付费的形式授权商用。

关于模型打印的提醒：

由于本模型涉及到需要装配的零件比较多，部分模块（尤其是挤出机和三通）对精度要求比较高，强烈建议大家先对自己打印机及耗材的精度、缩放比例进行调整，保证打印件尺寸跟设计尺寸一致，否则会影响最终的成品使用体验



打印文件里面已经上传了特氟龙耗材连接器的源文件，这个对打印精度要求比较高，否则容易造成进料不畅无法使用，大家可以根据自己的需求自行修改孔洞尺寸以适配自己的打印机

BOM清单

虽然模型是已经开源分享了，但是出于对个人付出的尊重，我希望大家能够关注下我的B站账号：KAMWANG，通过私信回复“自动续料”，来获取本模型项目中所涉及到的所有零件清单。

机构组装视频教程及相关原理讲解

版本更新迭代说明：

2026.4.24

1、修正挤出机模块微动开关安装孔尺寸

2、优化挤出机下部微动开关安装位置

3、优化挤出机安装底座与机构中间箱体的穿线孔

4、同步优化了9.1mm和8.4mm鲍登头版



2026.4.18

1、底部支架部分安装孔位尺寸更新，更好安装
2、底部支架圆角倒角的处理，外观更圆润
3、优化了部分微动开关安装螺丝孔位，更方便安装
4、更新了不同版本尺寸的鲍登头，适配  9.1mm外径与  8.4mm外径

5、修正三通2进一出的轴承间隙，增加了0.2让进料更顺滑

6、中间埋线盒内壁两侧增加理线夹子，让走线更规整



2026.4.6

1.更新底部支架的顶部尖角，做了圆角处理；

2.支架顶部文字部分放大，同时修改了打印参数，方便打印看得清楚；

未完待续……
