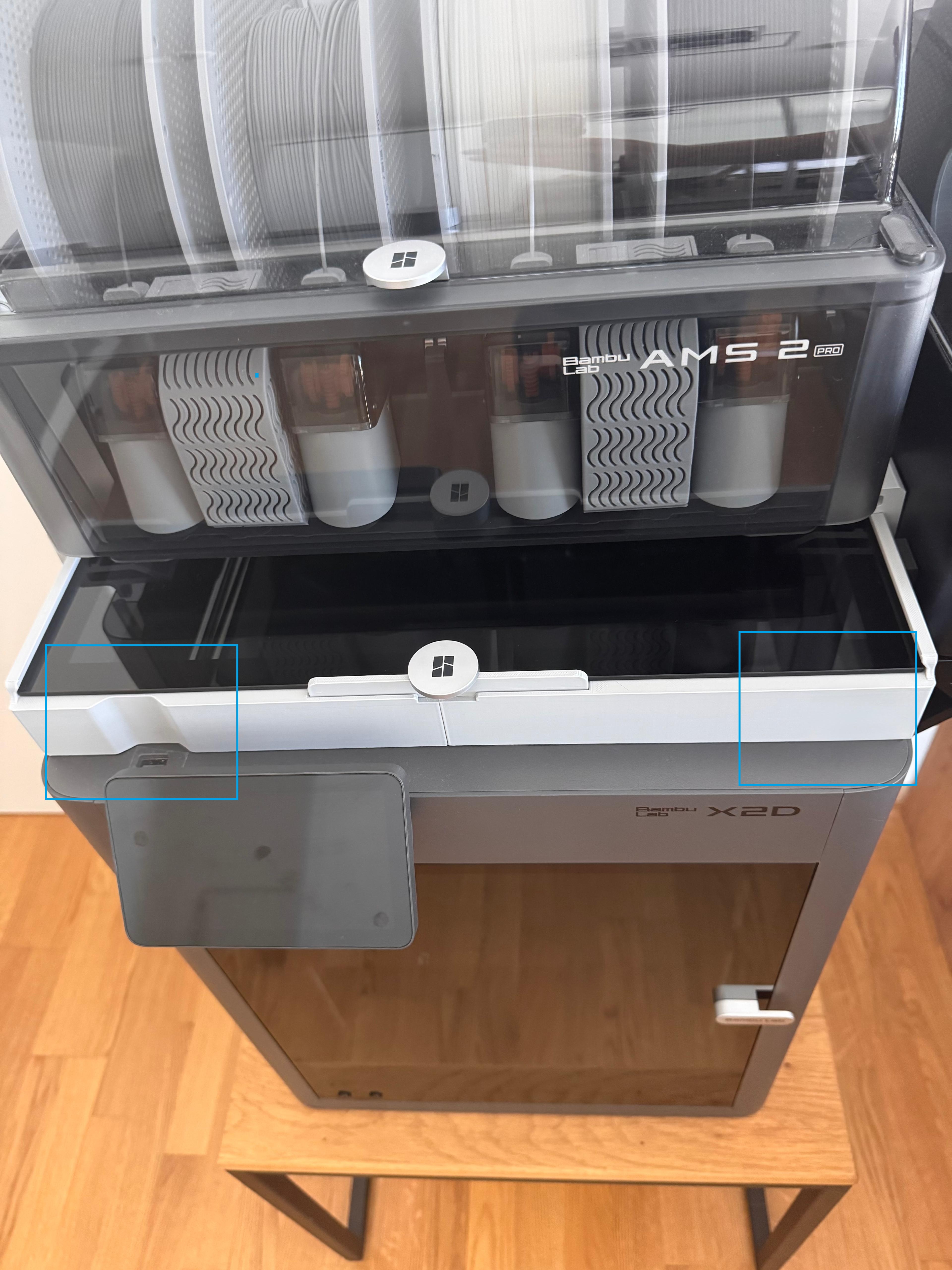

Das ist mein bisher größtes Projekt, das ich auf MakerWorld hochgeladen habe.

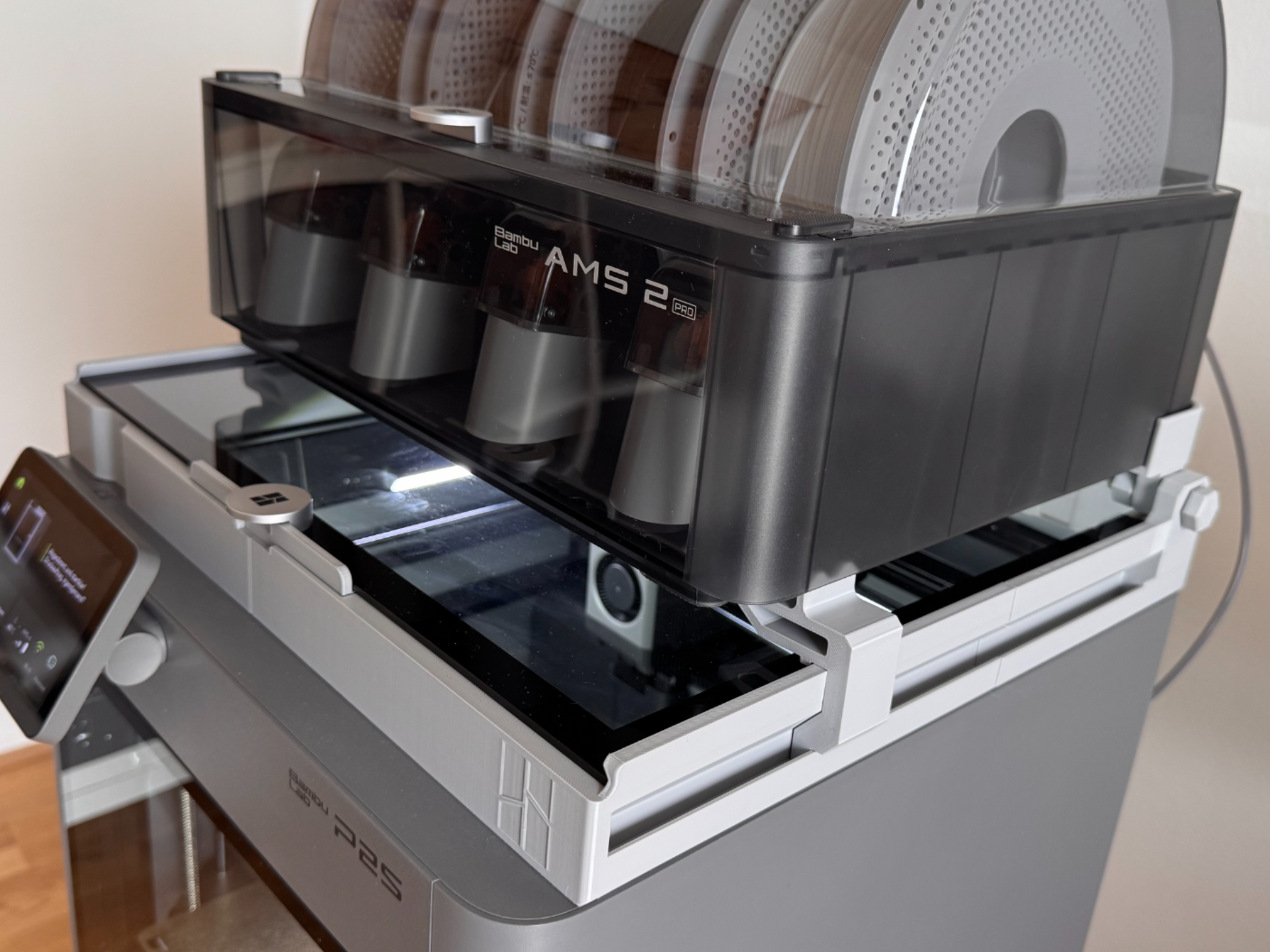

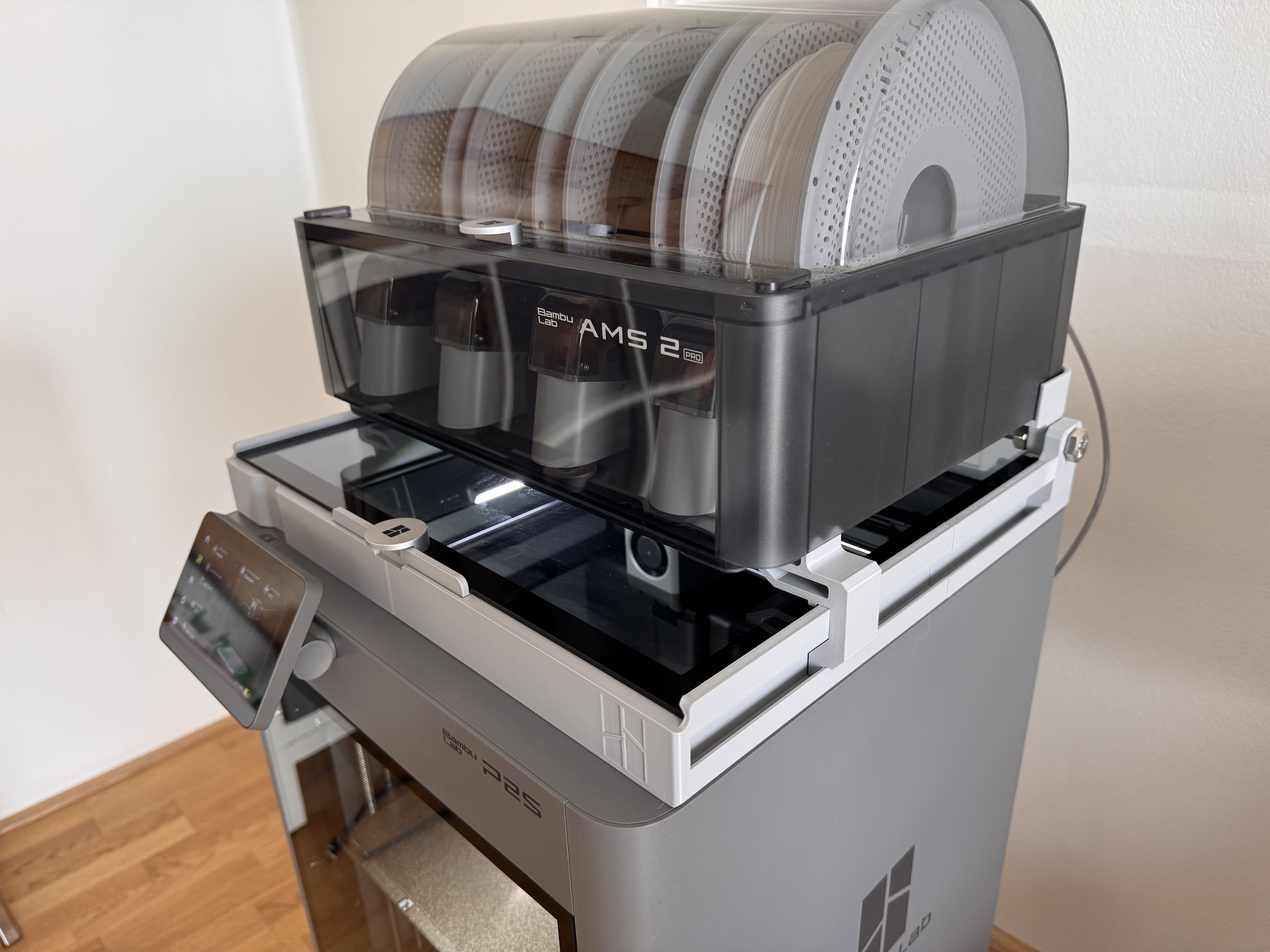

Der P2S, X2D AMS riser / flipper wurde bis ins kleinste Detail durchdacht und konstruiert, um ein möglichst perfektes Endergebnis zu erzielen.
Durch die Erhöhung der Glasplatte um 38 mm wird verhindert, dass der PTFE-Schlauch auf der Glasplatte kratzt.
Der Riser verfügt über eine integrierte Verriegelung für die Glasscheibe, sodass diese sicher in Position bleibt. Durch das Entfernen der Sicherungsplatten an Vorder- und Rückseite kann die Glasplatte jedoch problemlos entnommen werden.
An der Rückseite lässt sich einstellen, wie weit die Glasplatte aufgeschoben werden kann.
Zusätzlich wurde ein Kippmechanismus integriert, der es ermöglicht, das AMS sicher nach hinten zu kippen. In dieser Position bleibt es stabil stehen, sofern sich mindestens ca. 1,2 kg Filament im AMS befinden.
(Der Kippwinkel wurde bewusst so ausgelegt, dass ein Nach-hinten-Kippen des gesamten Risers bei voll befülltem AMS (4 kg Filament) verhindert wird. Ein steilerer Winkel würde zwar dazu führen, dass das AMS auch im leeren Zustand in dieser Position verbleibt, jedoch würde sich der Schwerpunkt bei voll befülltem AMS zu weit nach hinten verlagern, wodurch die Gefahr eines Nach-hinten-Kippens besteht.)

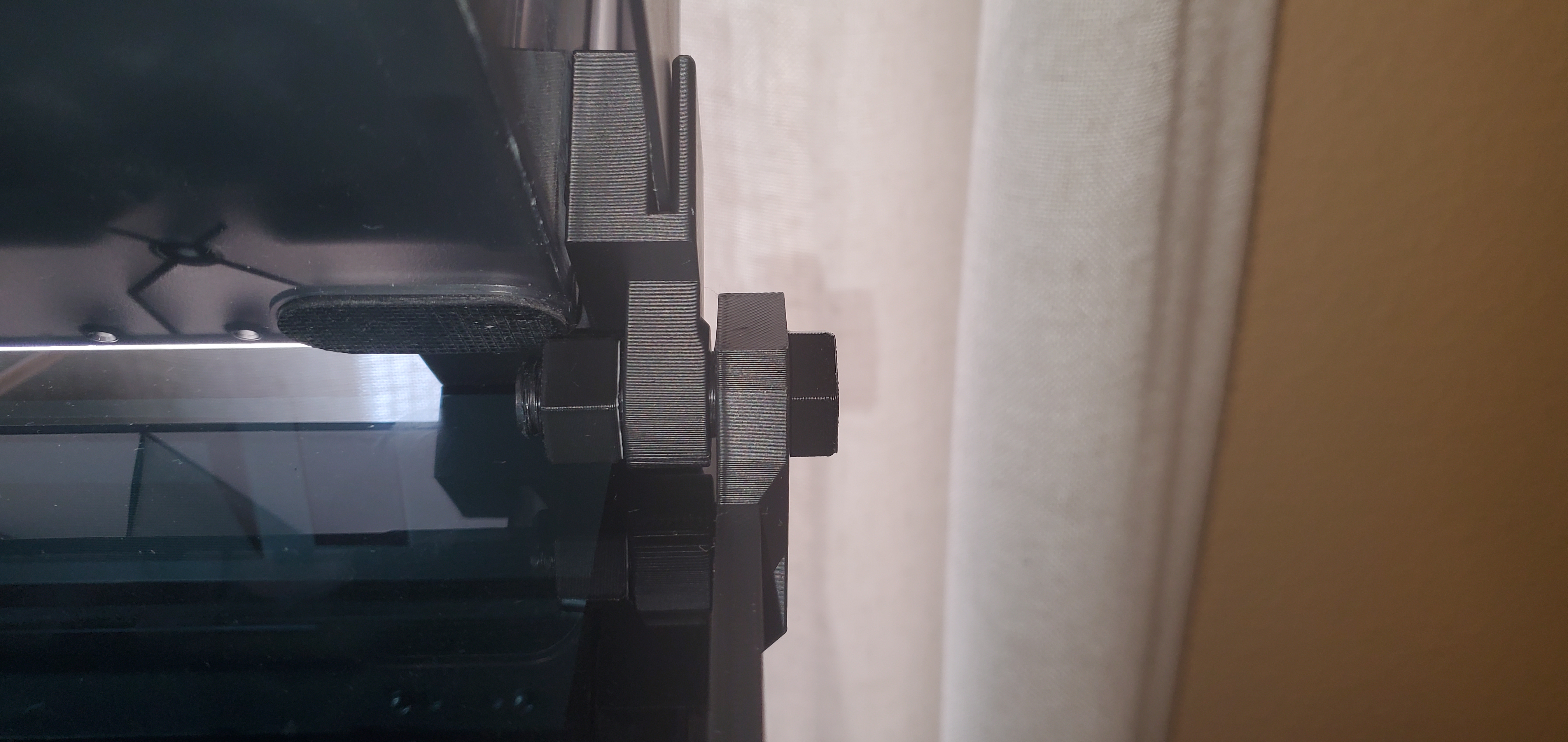

Auf der Rückseite wird das AMS mit zwei Schraubbolzen und zwei Sechskantmuttern fixiert.
Die vorderen Füße sind flexibel gestaltet: Sie können jederzeit entfernt oder entlang der Y-Achse verschoben werden, um eine optimale Anpassung zu ermöglichen.
Druckprofil 1:
- All-Printed-Version
Druckprofil 2:
- Anstelle der selbstgedruckten Schraubenverbindung werden M10x40-Schrauben sowie M10-Schraubmuttern verwendet.
- Zum Schutz vor Verschleiß am Riser ist im Druckprofil eine Hülse für die Schraube vorgesehen
Druckprofil 3:
- für alle Nutzer, die kein AMS besitzen oder Filament sparen möchten und auf den Kippmechanismus verzichten können, ist dieses Druckprofil ideal geeignet
Druckprofil 4:
- All-Printed-Version "ohne USB und Bambu Lab Ausschnitt" = “CLEAN Version”
Die beiden vorderen Riserteile “ohne USB- und Bambu-Lab-Ausschnitt” sind ebenfalls mit allen anderen Druckversionen kompatibel.
Diese Skizze enthält die Abmessungen des passenden Gegenstücks zur seitlichen Befestigung im AMS-Riser:
---------------------------------------------------------
AMS HT Halterung (passend zum AMS Riser / Flipper):
IKEA SKADIS Lochplatte (passend zum AMS Riser / Flipper):
AMS Kabelmanagement:
