12025离心风机360°导风板｜适配小米200mm滤芯 静音不啸叫 风量拉满

自己DIY家用空气净化器，在MakerWorld上翻了个遍，找了好多现成的模型，结果全踩坑了。要么是用轴流风扇的，看着参数风量不小，实际装上滤芯压根吸不动风，噪音还贼大；要么是用离心风扇的，导风结构完全没做优化，出风角度不对，一上高速就有刺耳的啸叫，根本没法日常用。

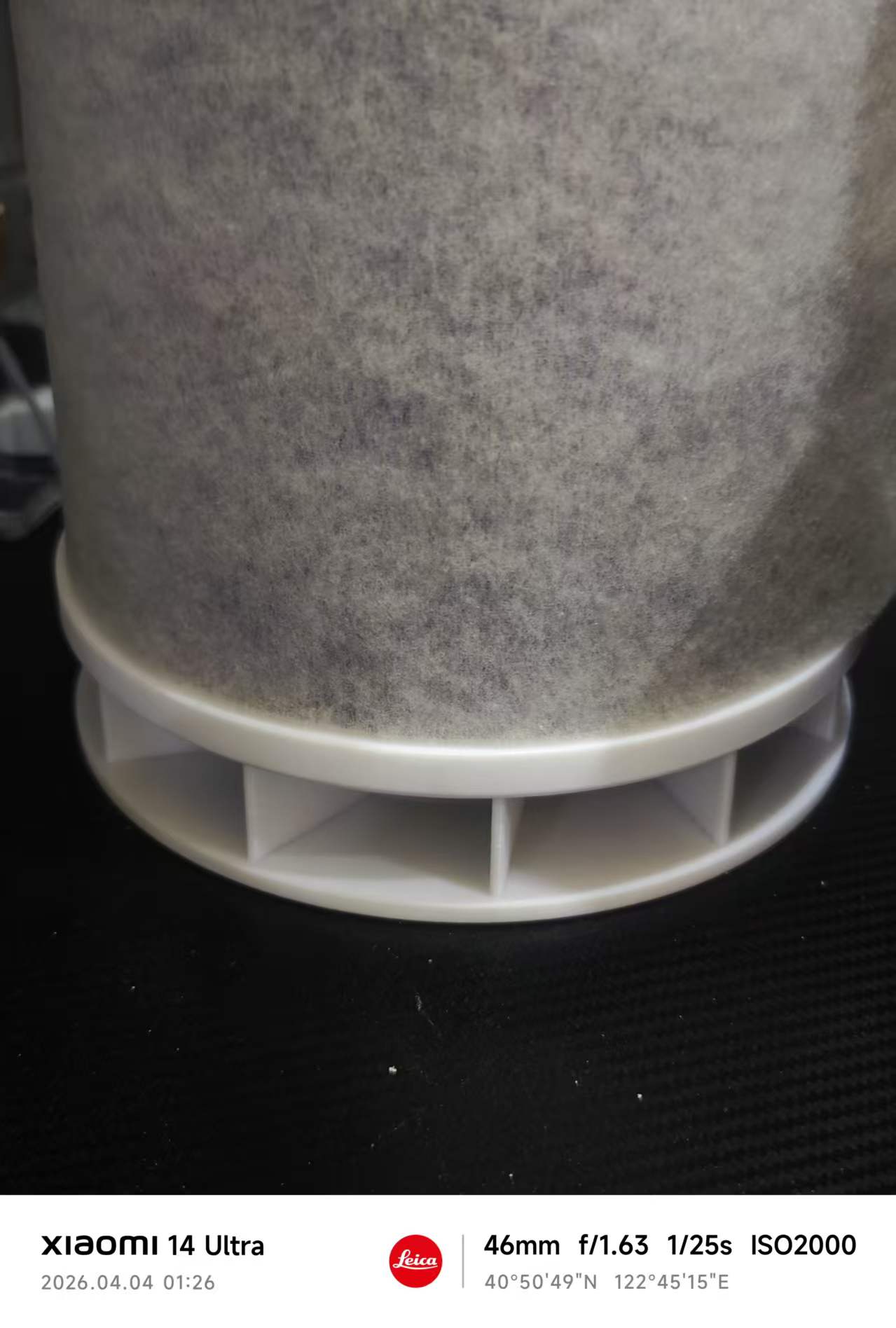

反复改了好几版，做了全套空气动力学优化，终于调出了这个好用的导风板，适配120×25mm上进风、360°侧出风的12V离心风机，小米空气净化器1/2/3代的200mm标准圆筒滤芯直接能用，打出来就能装，开源出来给大家省点踩坑的时间。

先给大家说清楚，这个模型能解决啥痛点

1. 彻底根治高速啸叫，开最大档也只有平稳的风声，再也没有刺耳的风哨音
2. 净化风量在最高转速4400转情况下能稳定在210³/h，同转速下比径向直片设计风量高35%，风阻几乎可以忽略
3. 结构够结实，5mm加厚底壳+3mm厚导风片，稳稳撑住滤芯和上壳，不会一碰就断
4. 打印零难度，下盖和导风板一体成型，上盖板单独拼接，没有悬空结构，不用额外加支撑，PLA/PETG都能打


为什么离心风扇不用蜗壳，要做360°导风板

这种上进风、360°全周侧出风的风机，根本就不适配蜗壳。蜗壳是给单方向出风的离心风机用的，核心作用是收集单侧气流、把动压转成静压。但咱们这个风机是360°均匀出风，装蜗壳直接挡住90%的出风面，风量直接暴跌不说，被挡住的气流在风机内部乱撞，啸叫会更严重，甚至还会让风机过载。

只有360°环形导风板，才能全周接住风机的所有出风，顺着气流方向平顺导风，完全匹配这个风机的工作特性，同时做到静音和大风量。



给想深究的朋友唠唠设计细节

关于静音和风量的气动优化

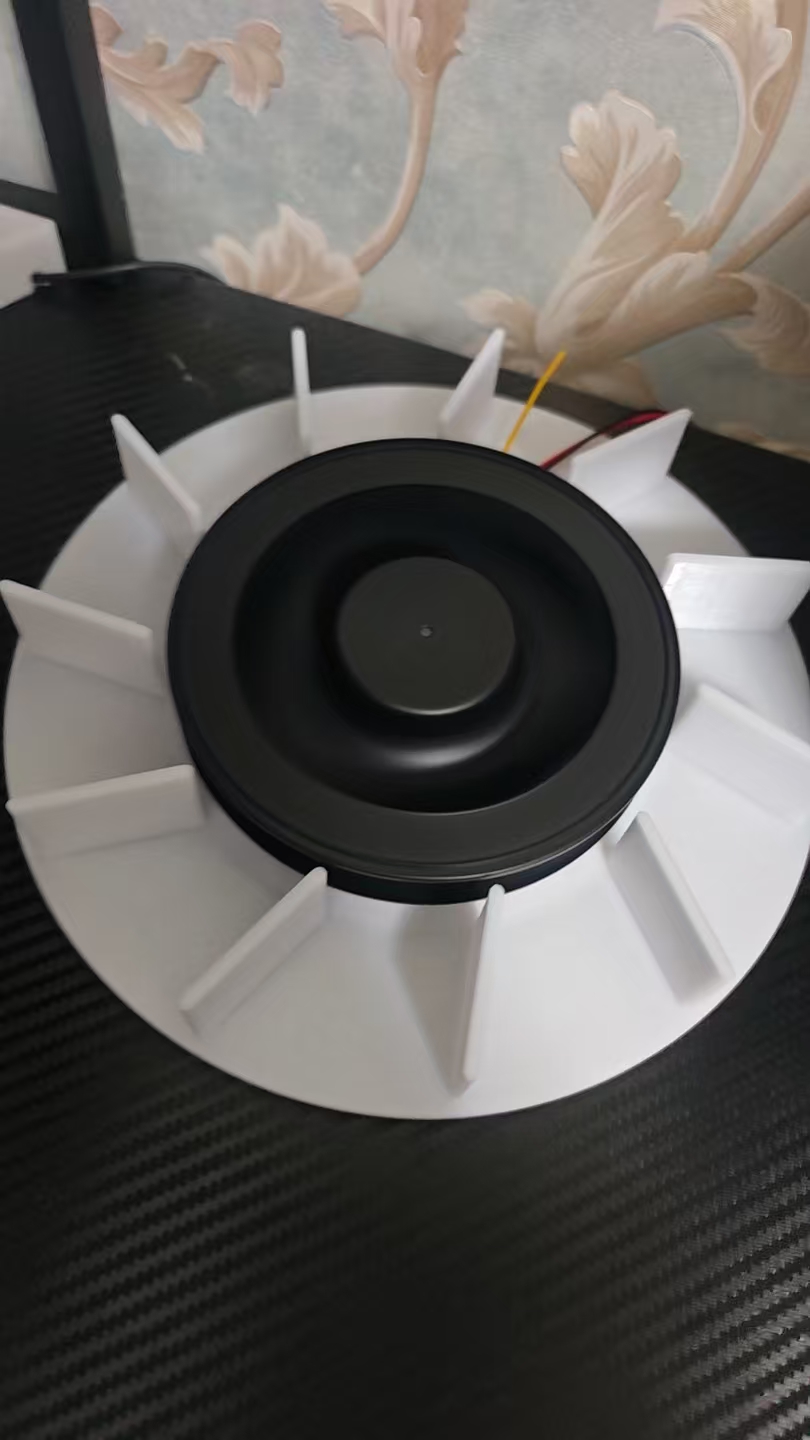

- 导风片选了11片：11是质数，和风机15片的动叶完全互质，从根源上避免了气动倍频共振的噪音；11片均分360°流道，既能把风机带旋流的风理顺，又不会因为片数太多出现狭缝啸叫、片数太少出现乱流。
- 22.5°的偏置角：完全匹配这个风机1500-3000rpm常用转速的气流走向，让导风片顺着风的方向走，风是顺着片滑过去的，不是硬撞上去的，这也是不啸叫的核心。
这里有个核心问题需要注意一般这种风扇最大转速都要达到4000多了，这个导风板的工作最佳转速是1500到3000，兼顾日常使用 最大转数噪音还是会偏大

- 导风片和风机叶轮留了3mm单边间隙：给气流留了平稳的缓冲空间，不会刚出风机就撞在导风片上，同时也不会因为间隙太大漏风损失风量，还能避免叶轮刮擦。
- 导风片进口做了R1.5mm圆角：彻底解决高速风刮过锐边产生的高频哨音。

关于结构和打印的设计

- 拆分式结构：下盖和导风板一体打印，上盖板单独拼接，打印难度低，装风机、后期维护都方便，一体结构也能保证刚性，避免共振。
- 3mm厚导风片：兼顾了刚性和风阻，不会因为太薄被风吹得振动出噪音，也不会太厚增加风阻，打印出来不容易变形。
- 5mm厚底壳+3mm厚上盖板：整体刚性够，能稳稳撑住滤芯，也能减少风机运行的共振传声，进一步降低噪音。



模型里已经做好了全部的安装定位结构，下载后直接切片打印就能用，有什么问题或者优化建议，欢迎评论区交流。
模型可以商用 但是要注明作者出处
