Modello parametrico per stampare molto rapidamente in modalità “spyral” (vase mode) scatole di grandi dimensioni da utilizzare come contenitori per vari oggetti.

Il modello ha un profilo che prevede 6 rinforzi (“stiffner”) per ogni lato della scatola e le dimensioni della scatola vengono predeterminate dall'ampiezza di

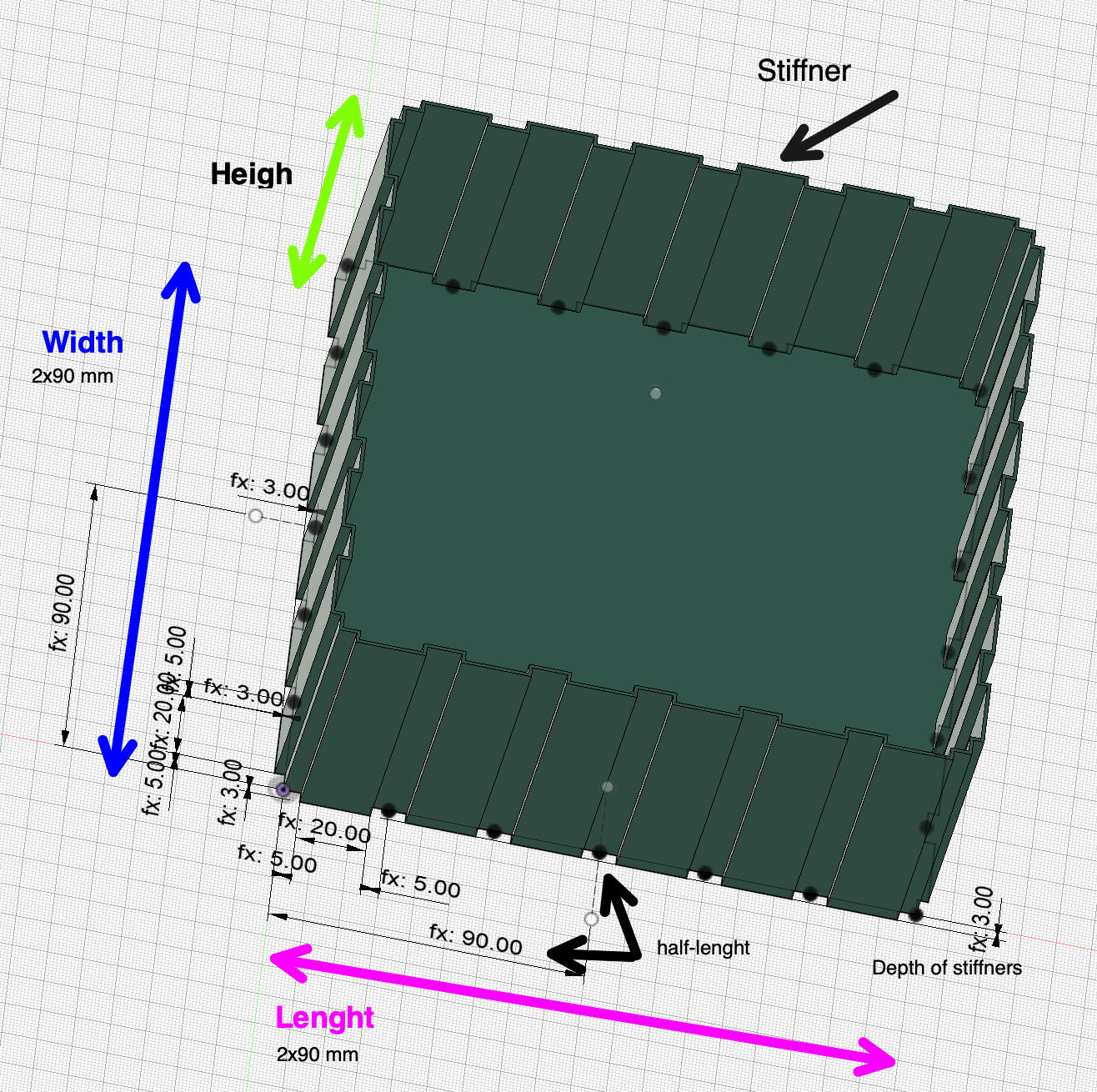

questi “stiffner” come si vede dal disegno sotto riportato:

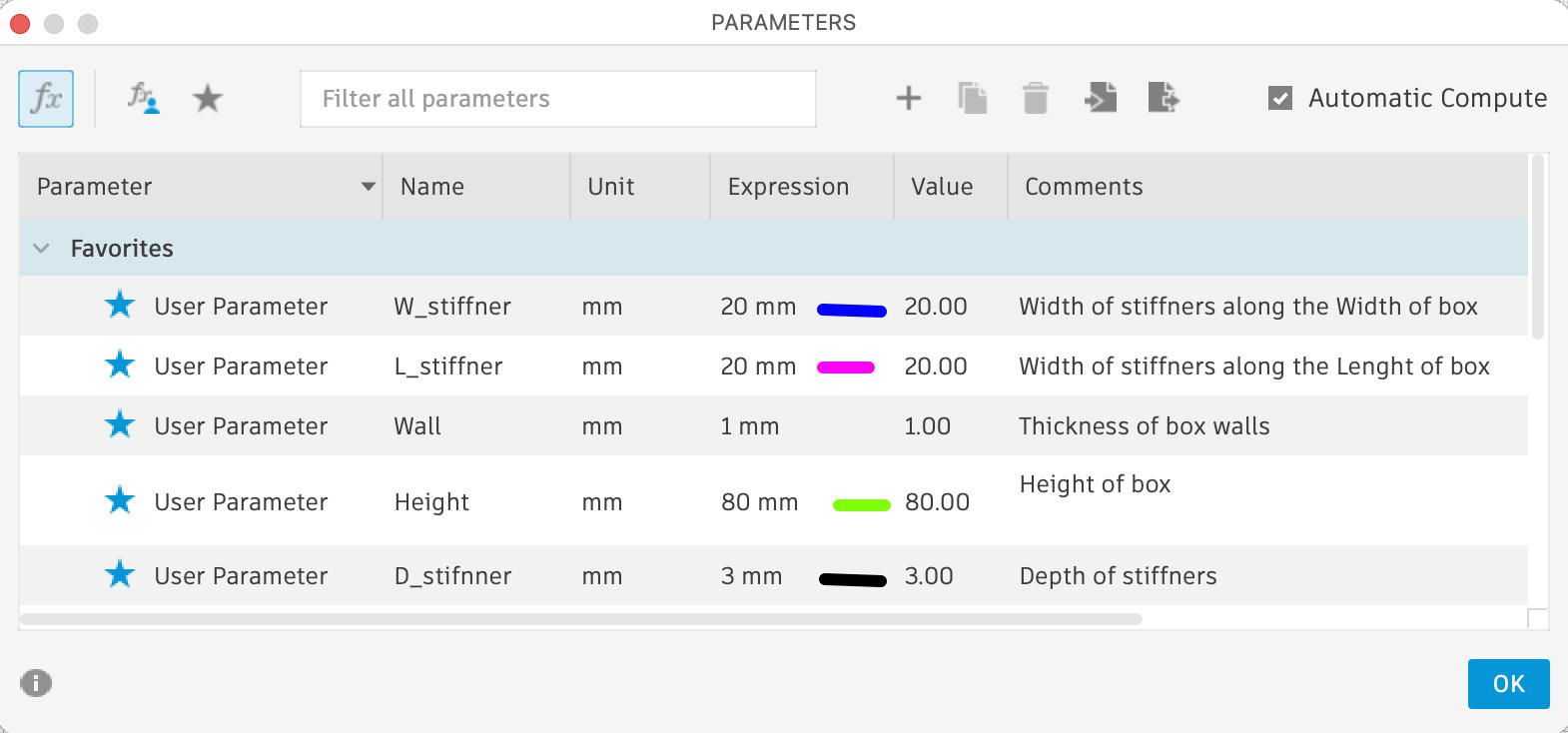

I parametri modificabili sono i seguenti:

Per avere una grande scatola stampata rapidamente ma robusta consiglio di usare un ugello da 0.8 mm e ampiezza layer 1.0 mm

Sulla base dei valori impostati si può ottenere una scatola della dimensione desiderata; le formule rapide per calcolare le dimensioni ESTERNE della scatola sono le seguenti:

Width of box: 6*1,5*W_stiffner + 2*D_stiffner

Lenght of box: 6*1,5*L_stiffner + 2*D_stiffner

Per una scatola con dimensioni ESTERNE pari a W=240 mm, L=200 mm con un D_stiffner= 3 mm dovrei impostare:

W_stiffner= (240-6)/9= 26.0 mm

L_stiffner= (200-6)/9= 21.56 mm
