适用于小米空气净化器滤芯的使用离心风扇的简易空气净化器，模型分成了上中下三层，中下层组合放风扇，上层放控制设备，前面板放了调速开关，后面板暂时只放了一个dc口，一个c口诱骗pd20v。

这个24v的风扇好在电压宽泛，常见的pd充电头能输出20v，笔记本充电器啥的也能输出19/20v,24v的dc头更是好买。

实际使用时候因为这个风扇扇叶很大所以启动后调小转速后只要1w功耗就能让滤芯吸住纸巾。

最上层里边的空间很大，有很大的扩展空间，比如放个24v1a的电源，就能直接插交流电，放几节锂电池就能变成移动版净化器。

主要需要设备，

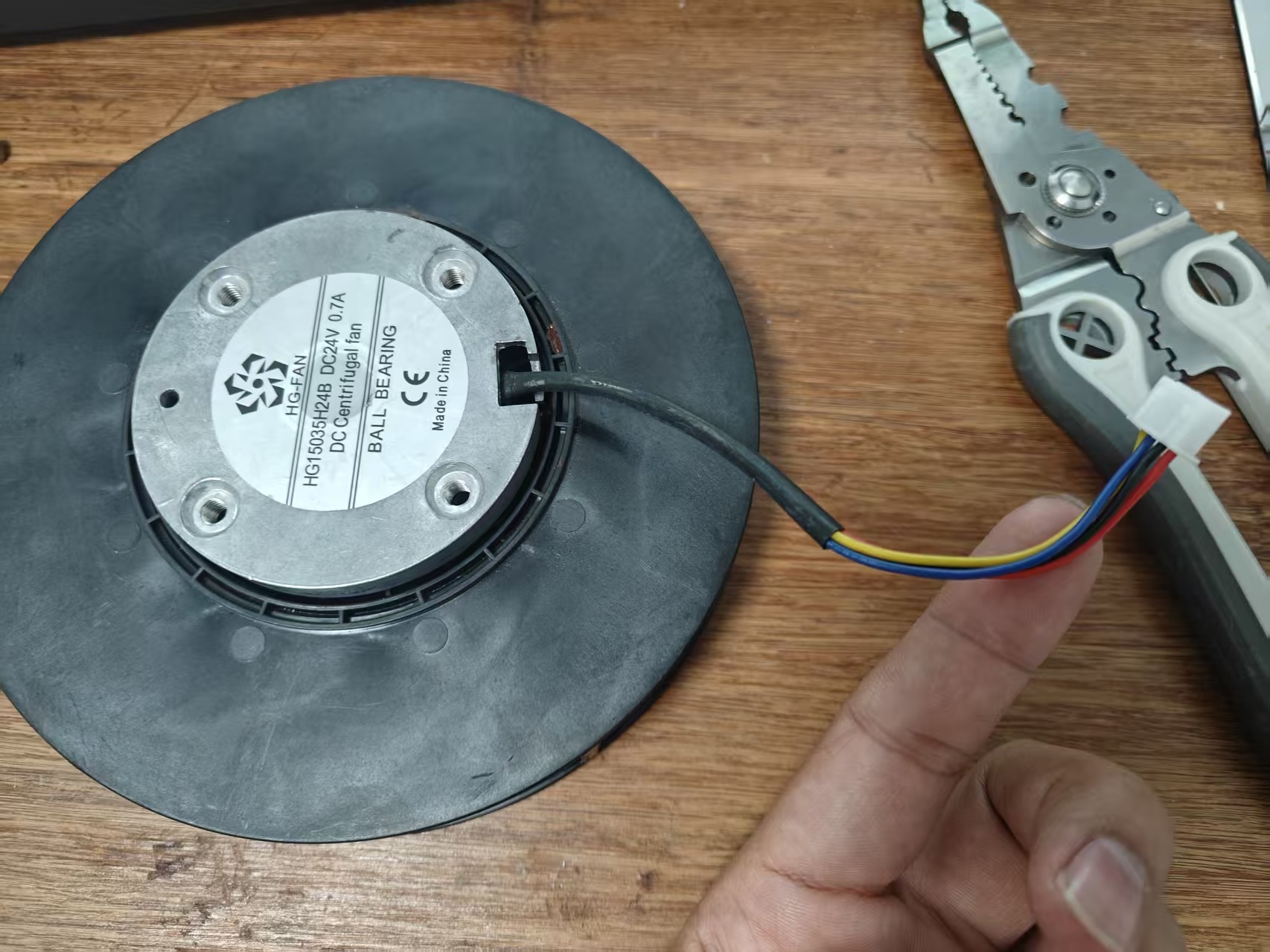

1，风扇，

规格15035离心式风扇，24V0.7A，实际工作电压18-26.5，滚珠轴承，黄线为pwm信号，20KHz左右的信号频率，高点低点都行，别差太多，黄鱼买的就不放链接了，搜15035和下边的图应该都能搜到。18块钱一只

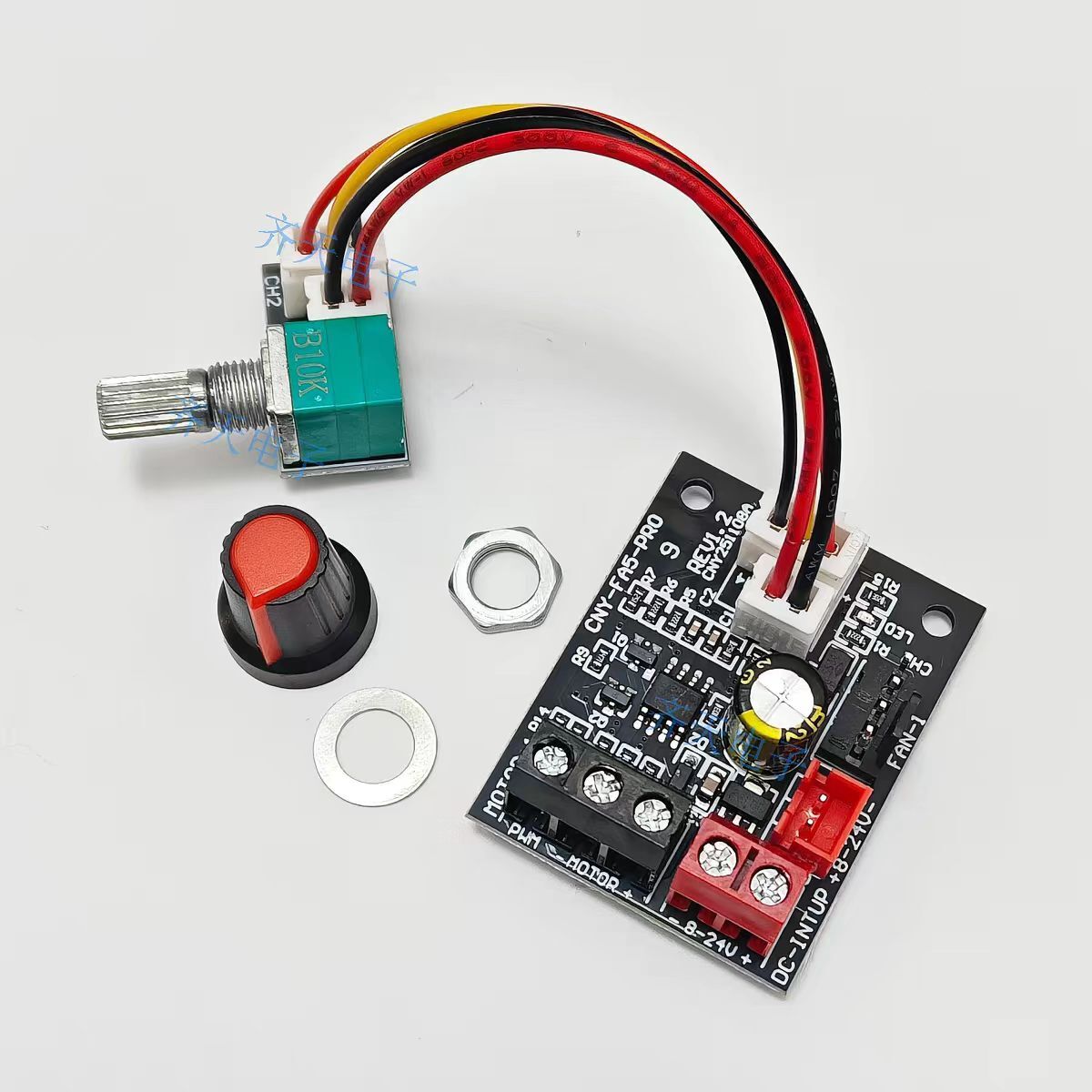

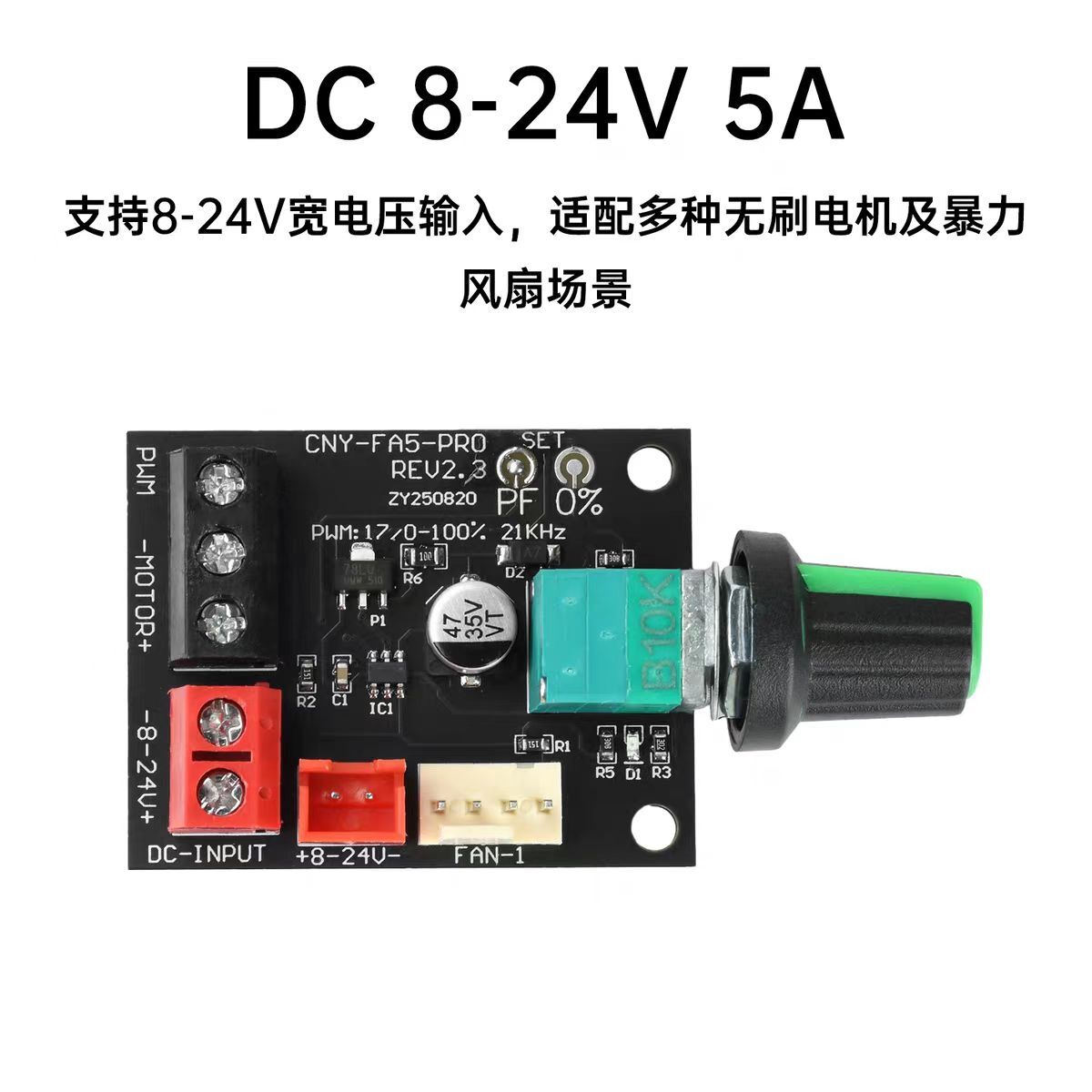

2，控制板，

tb24v的pwm控制板比较少，找到了一款体积小接口多还能兼容常见12v机箱风扇的，一样，拿着下图搜图把。

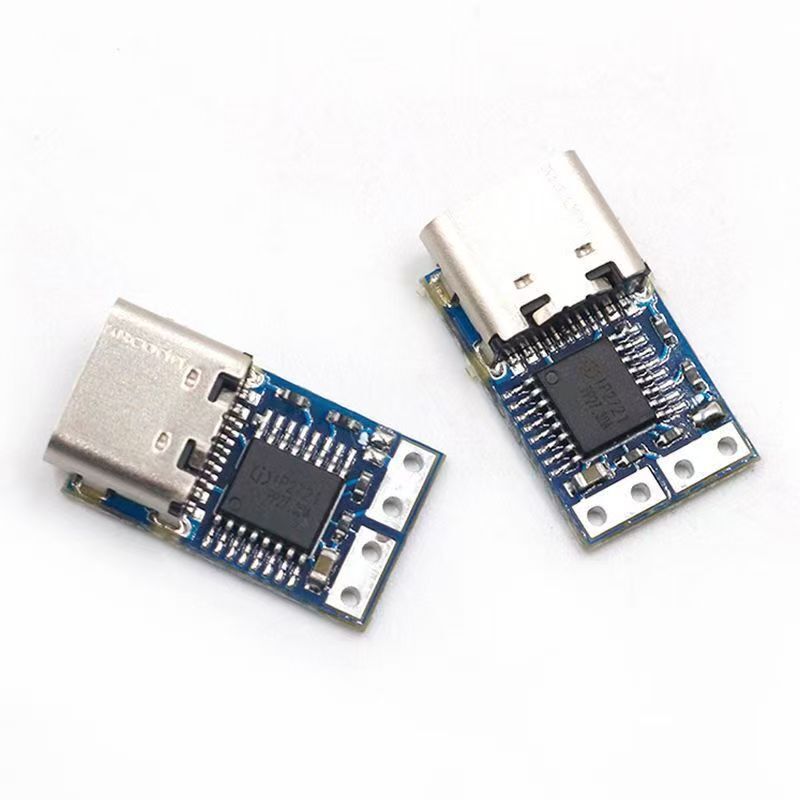

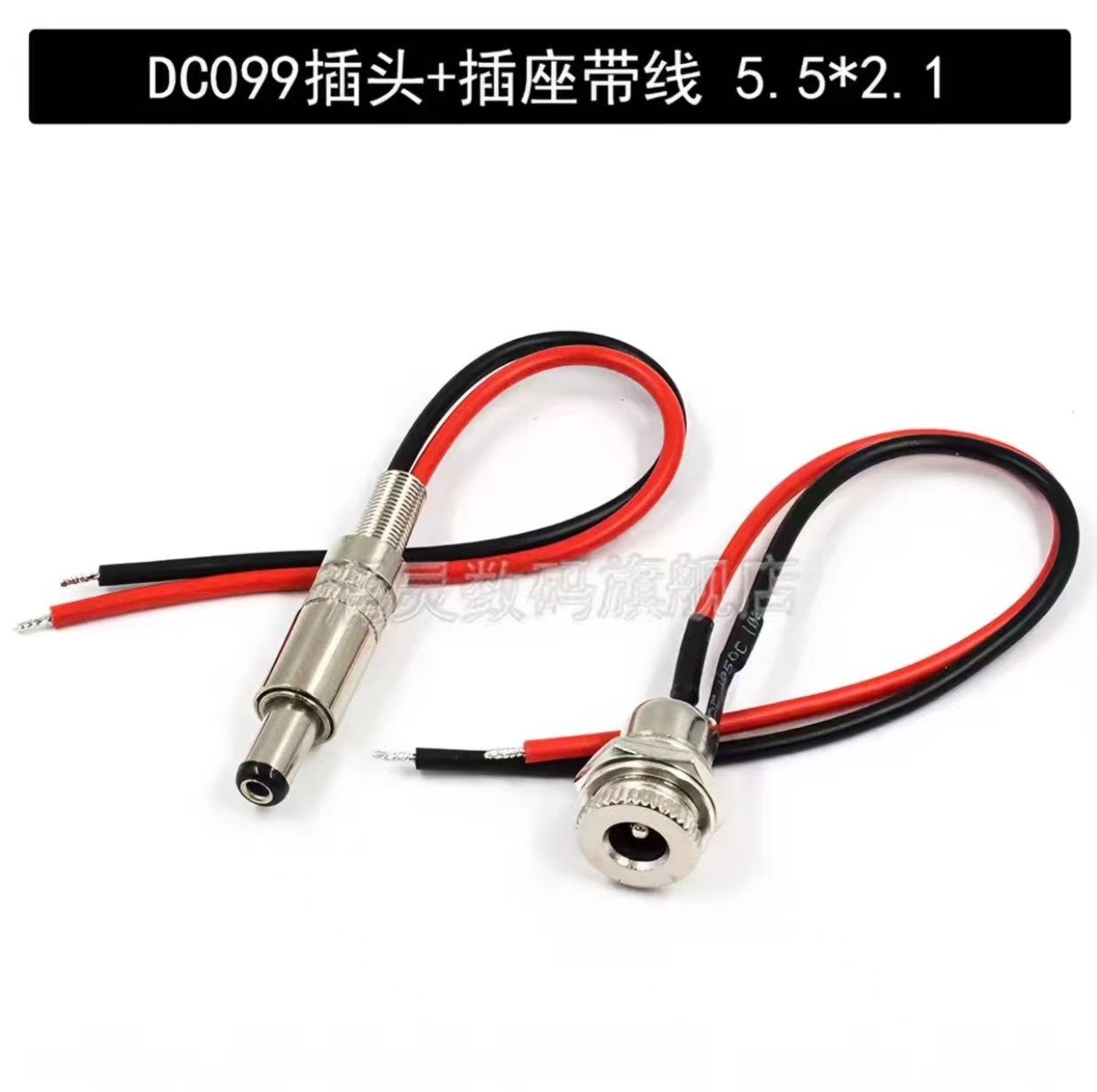

3，c口诱骗，dc口

tb，pdd都能搜到，随便买就行，一定选诱骗20v的，
